Глава 1. Введение
Благодарим вас за приобретение надежной материнской платы ASRock Q87M
vPro, выпускаемой под постоянным строгим контролем компании ASRock.
Эта материнская плата обеспечивает великолепную производительность
и характеризуется прочной конструкцией в соответствии с требованиями
компании ASRock в отношении качества и долговечности.
По причине обновления спецификации на материнскую платформу и программного
обеспечения BIOS содержимое настоящей документации может быть изменено без
предварительного уведомления. При изменении содержимого настоящего руководства
его обновленная версия будет доступна на веб-сайте ASRock без предварительного
уведомления. При необходимости технической поддержки, связанной с материнской
платой, посетите веб-сайт и найдите на нем информацию о модели используемой
вами материнской платы. На веб-сайте ASRock также можно найти самый последний
перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.
1.1 Комплект поставки
•
Материнская плата ASRock Q87M vPro (форм-фактор Micro ATX)
•
Краткое руководство по установке ASRock Q87M vPro
•
Диск с ПО для ASRock Q87M vPro
•
2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
•
1 х экран панели с портами ввода-вывода
Русский
PB 71
1.2 Спецификация
Платформа
•
Форм-фактор Micro ATX
•
Использование только твердотельных конденсаторов
A-Style
•
Home Cloud
ЦП
•
Поддержка процессоров 4-го поколения Intel® CoreTM i7 /
i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150
•
Система питания 4
•
Поддержка технологии Intel® Turbo Boost 2.0
Чипсет
•
Intel® Q87
•
Поддержка технологии Intel® vProTM
•
Поддержка технологии Intel® Active Management 9.0
•
Поддержка Intel® Small Business Advantage 2.0
* Поддержка технологий Intel® Small Business Advantage, Intel®
vProTM и Intel® Active Management 9.0 доступна только для
процессоров семейства Intel® CoreTM vProTM
Память
•
Технология двухканальной памяти DDR3
•
4 х гнездо DDR3 DIMM
Русский
•
Поддержка модулей памяти DDR3 1600/1333/1066 Non-
ECC Unbuered
•
Максимальный объем системной памяти: 32 Гб
•
Поддержка Intel® Extreme Memory Prole (XMP)1.3/1.2
Гнезда
•
1 x PCI Express 3.0 x16
расширения
•
2 x PCI Express 2.0 x1
•
1 x гнездо PCI
Графическая
•
Поддержка выходных сигналов Intel® HD Graphics Built-
система
in Visuals и VGA возможна только при использовании
процессоров со встроенными графическими
процессорами.
•
Поддержка встроенных технологий визуализации Intel®
HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и
MPEG-2 Full HW Encode1,
•
Intel® InTruTM 3D, технолгия Intel® Clear Video HD, Intel®
InsiderTM, Intel® HD Graphics 4400/4600
72 73
•
Pixel Shader 5.0, DirectX 11.1
Q87M vPro
Графическая
•
Максимальный объем совместно используемой памяти:
система
1792 Мб
•
Четыре выхода VGA: D-Sub, DVI-D, HDMI и DisplayPort
•
Поддержка работы с тремя мониторами
•
Поддержка технологии HDMI с максимальным
разрешением до 1920x1200 при 60 Гц
•
Поддержка DVI-D с максимальным разрешением до
1920x1200 при 60 Гц
•
Поддержка D-Sub с максимальным разрешением до
1920x1200 при 60 Гц
•
Поддержка DisplayPort с максимальным разрешением до
3840x2160 при 60 Гц
•
Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и
HBR (High Bit Rate Audio) по HDMI (необходим HDMI-
совместимый монитор)
•
Поддержка функции HDCP через порты DVI-D, HDMI и
DisplayPort
•
Поддержка воспроизведения Full HD 1080p Blu-ray (BD)
через порты DVI-D и DisplayPort
Аудио
•
5.1-канальный звук высокой четкости HD Audio
(аудиокодек Realtek ALC662)
ЛВС
•
Gigabit LAN 10/100/1000 Мб/с
Русский
•
Giga PHY Intel® I217LM
•
Поддержка технологии Intel® Remote Wake и iSCSI Remote
Boot
•
Поддержка Wake-On-LAN
•
Поддержка Energy Ecient Ethernet 802.3az
•
Поддержка PXE
72 73
Порты
•
1 x PS/2 для мыши
ввода-
•
1 x PS/2 для клавиатуры
вывода
•
1 x D-Sub
на задней
•
1 x DVI-D
панели
•
1 x HDMI
•
1 x DisplayPort
•
2 x USB 2.0
•
4 x USB 3.0
•
1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и СИД SPEED)
•
Разъемы HD Audio: Линейный вход / передние динамики /
микрофон
Запоми-
•
6 x разъем SATA3 6,0 Гб/с, поддержка RAID (RAID 0, RAID
нающие
1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel
устройства
Smart Response Technology), NCQ, AHCI и Intel
•
Smart Response ), NCQ, AHCI и «горячей» замены
Разъемы
•
1 x колодка порта принтера
•
1 x колодка СОМ-порта
•
1 x колодка светодиодного индикатора питания
•
1 x колодка для датчика вскрытия корпуса
Русский
•
1 x колодка ТРМ
•
2 x разъем для вентилятора ЦП (1 х 4-контактный, 1 х
3-контактный)
•
2 x разъема для вентилятора корпуса (1 х 4-контактный, 1
х 3-контактный)
•
1 x разъем для вентилятора блока питания (3-контактный)
•
1 х разъем питания АТХ (24-контактный)
•
1 x 8-контактный разъем питания 12 В
•
1 x аудиоразъем на передней панели
•
2 x колодки USB 2.0 (поддержка 4 портов USB 2.0)
•
1 x колодка USB 3.0 (поддержка 2 портов USB 3.0)
74 75
Q87M vPro
Особенности
•
64 Мб AMI UEFI Legal BIOS с поддержкой многоязычного
BIOS
ГИП
•
Совместимость с управлением энергопотреблением по
ACPI 1.1
•
Поддержка SMBIOS 2.3.1
•
Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5
В
Диск с ПО
•
Драйвера, утилиты, антивирусное ПО (демоверсия),
CyberLink MediaEspresso 6.5 (демоверсия), браузер и
панель инструментов Google Chrome, Start8, MeshCentral,
Splashtop Streamer
Контроль
•
Датчик температуры ЦП/корпуса
оборудова-
•
Тахометр вентиляторов ЦП/корпуса/блока питания
ния
•
Малошумящий вентилятор ЦП/корпуса (с автоматической
регулировкой оборотов по температуре ЦП)
•
Управление оборотами вентилятора ЦП/корпуса
•
Технология определения вскрытия корпуса
•
Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore
ОС
•
Microso® Windows® 8 / 8 64-разрядная / 7 / 7 64-разрядная
Сертифика-
•
FCC, CE, WHQL
ция
•
Совместимость с ErP/EuP (необходим блок питания,
Русский
соответствующий стандарту ErP/EuP)
* Для получения дополнительной информации об изделии посетите наш веб-сайт:
http://www.asrock.com
Следует учитывать, что разгон процессора, включая изменение настроек BIOS,
применение технологии Untied Overclocking Technology и использование инструментов
разгона независимых производителей, сопряжен с определенным риском. Разгон
процессора может повлиять на стабильность системы или даже привести к
повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш
собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб,
вызванный разгоном процессора.
В связи с ограничением при работе под 32-разрядной ОС Windows® фактический
объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких
ограничений нет. Для использования той памяти, которую ОС Windows® не может
использовать, используйте ASRock XFast RAM.
74 75

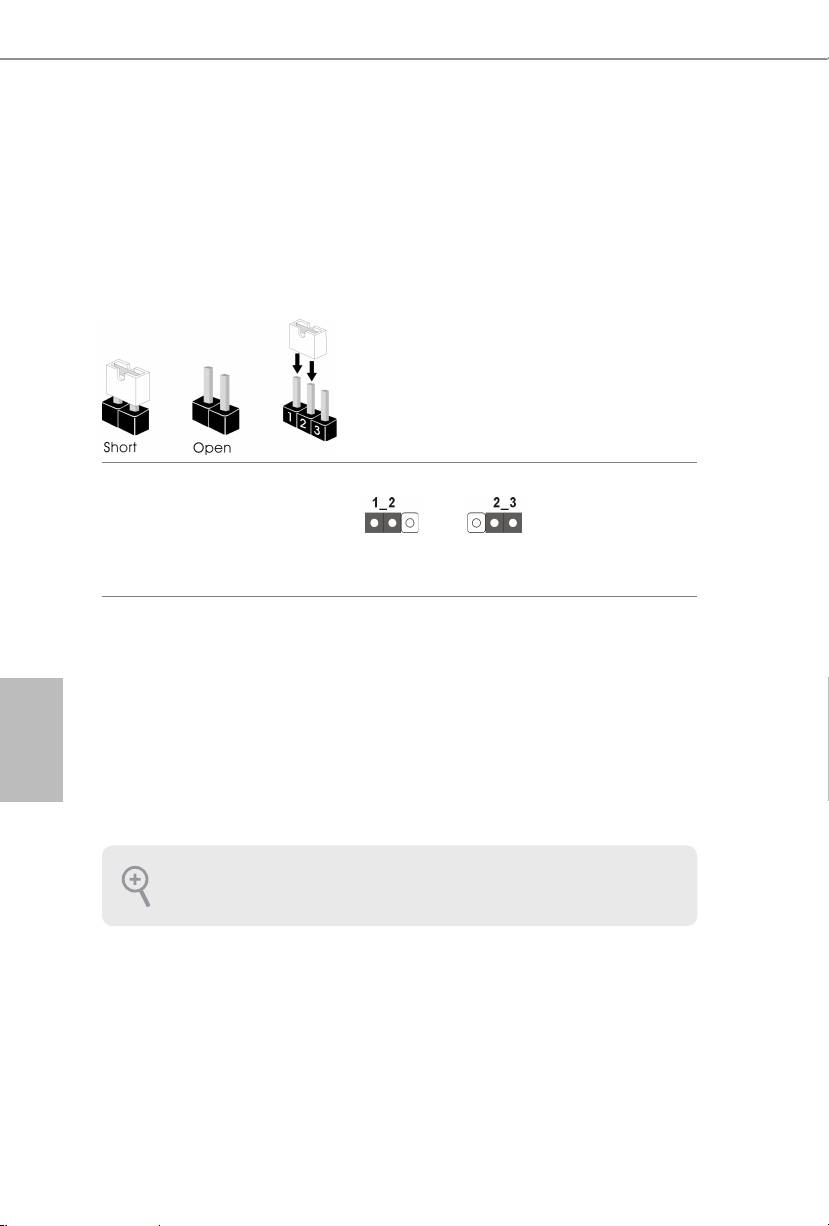

1.3 Установка перемычек
Установка перемычек показана на рисунке. При установке колпачковой
перемычки на контакты перемычка «замкнута». Если колпачковая перемычка
на контакты не установлена, перемычка «разомкнута». На рисунке показана
3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них
колпачковой перемычки.
Перемычка сброса
настроек CMOS
(CLRCMOS1)
Сброс настроек CMOSпо умолчанию
(См. стр. 1, № 12)
CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить
и обнулить параметры системы на настройки по умолчанию, выключите
компьютер и извлеките отключите кабель питания от источника питания.
Русский
Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1
на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS.
При необходимости сбросить настройки CMOS сразу после обновления BIOS
сначала перезагрузите систему, а затем выключите компьютер перед сбросом
настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по
умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.
Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы
обнулить запись предыдущего определения вскрытия корпуса, используйте параметр
Clear Status (Обнулить состояние) BIOS.
76 77
Q87M vPro
1.4 Колодки и разъемы, расположенные на материнской
плате
Расположенные на материнской плате колодки и разъемы перемычками НЕ являются.
НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка
колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое
повреждение материнской платы.
Колодка системной
PLED+
Подключите
PLED-
панели
PWRBTN#
расположенные на
GND
(9-контактная, PANEL1)
корпусе выключатель
(См. стр. 1, № 16)
питания, кнопку
1
GND
перезагрузки и
R ESET#
GND
индикатор состояния
HDLED-
HDLED+
системы к этой колодке
в соответствии с
распределением
контактов,
приведенным ниже.
Перед подключением
кабелей определите
положительный
и отрицательный
контакты.
PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно
настроить порядок выключения системы с использованием кнопки питания.
Русский
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели
корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он
завис и нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса.
Светодиодный индикатор горит, когда система работает. Когда система находится
в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме
ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на
передней панели Светодиодный индикатор горит, когда жесткий диск выполняет
считывание или запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя панель
включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор
питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При
подключении передней панели к этой колодке правильно подключайте провода к
контактам.
76 77
Разъемы Serial ATA3
Эти шесть
(SATA_0:
разъемов SATA3
см. стр.1, № 15)
SATA_5
SATA_4
предназначены для
(SATA_1:
подключения кабелей
см. стр.1, № 18)
SATA внутренних
SATA_3
SATA_2
(SATA_2:
запоминающих
см. стр.1, № 14)
устройств для передачи
SATA_1
SATA_0
(SATA_3:
данных со скоростью до
см. стр.1, № 19)
6,0 Гб/с.
(SATA_4:
см. стр.1, № 11)
(SATA_5:
см. стр.1, № 20)
Колодки USB 2.0.
Кроме двух портов USB
(9-контактная, USB_4_5)
2.0 на панели ввода-
(См. стр. 1, № 23)
вывода на материнской
(9-контактная, USB_6_7)
плате также есть две
(См. стр. 1, № 24)
колодки. Каждая
колодка USB 2.0 может
поддерживать два порта.
Колодки USB 3.0.
Кроме четырех портов
(19-контактная,
USB 3.0 на панели ввода-
USB3_4_5)
вывода на материнской
Русский
(См. стр. 1, № 21)
плате также есть
одна колодка. Каждая
колодка USB 3.0 может
поддерживать два порта.
78 79
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
ID
Vbus
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
Q87M vPro
Аудиоколодка передней
Эта колодка
панели
предназначена
(9-контактная, HD_
для подключения
AUDIO1)
аудиоустройств к
(См. стр. 1, № 27)
передней аудиопанели.
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
Колодка динамика
Предназначена для
корпуса
подключения динамика
(4-контактная,
корпуса.
SPEAKER1)
(См. стр. 1, № 13)
Разъемы для
Предназначены для
Русский
вентиляторов корпуса и
подключения кабелей
блока питания
разъемов вентиляторов
(4-контактный, CHA_
и подключения черного
FAN1)
провода к заземлению.
(См. стр. 1, № 10)
(4-контактный, CHA_
FAN2)
(См. стр. 1, № 9)
(3-контактный, PWR_
FAN1)
(См. стр. 1, № 2)
78 79
1
DUMMY
+5V
DUMMY
SPEAKER
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+ 12V
CHA_ FAN_SPEED

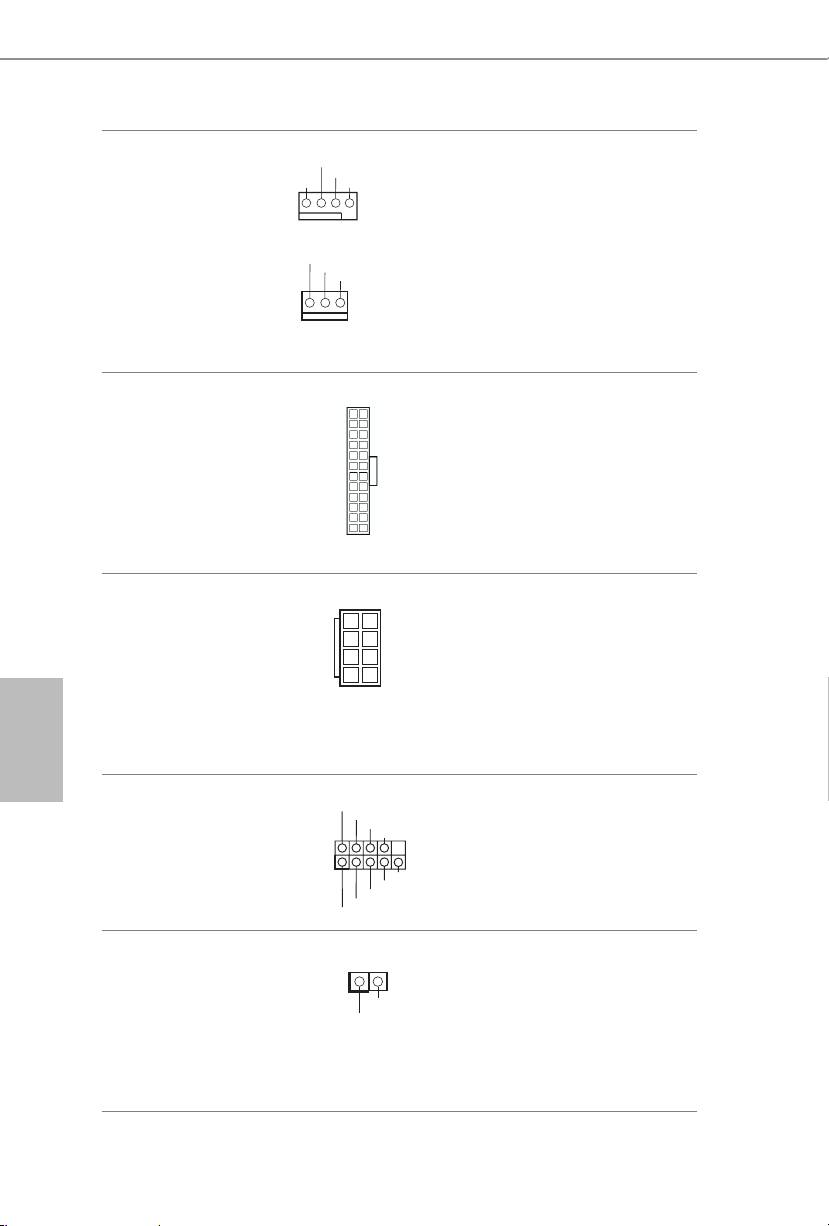

Разъемы вентиляторов
ЦП
(4-контактный, CPU_
FAN1)
(См. стр. 1, № 4)
(4-контактный, CPU_
FAN2)
(См. стр. 1, № 5)
Русский
80 81
GN
D
+12V
CPU_FAN_SPEED
FA
N_SPEED_CONTROL
Эта материнская
плата снабжена
4-контактным разъемом
для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный
вентилятор охлаждения
процессора, подключайте
его к контактам 1-3.
Разъем питания АТХ
Эта материнская плата
12
24
(24-контактный,
снабжена 24-контактным
ATXPWR1)
разъемом питания АТХ.
(См. стр. 1, № 8)
Чтобы использовать
20-контактный
разъем питания ATX,
подключите его вдоль
1
13
контакта 1 и контакта 13.
Разъем питания АТХ 12
5
1
Эта материнская плата
В
снабжена 8-контактным
(8-контактный,
разъемом питания АТХ
ATX12V1)
12 В. Чтобы использовать
(См. стр. 1, № 3)
8
4
4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Колодка
Колодка COM1
последовательного порта
поддерживает
(9-контактная, COM1)
подключение модуля
(См. стр. 1, № 26)
последовательного
порта.
Колодка для датчика
Эта материнская плата
вскрытия корпуса(2-
1
поддерживает технологию
контактная, CI1)
определения вскрытия корпуса
(См. стр. 1, № 22)
по снятию верхней части
корпуса. Для этой технологии
необходим корпус с функцией
определения вскрытия.
Signal
GND
GN
D
+12V
CPU_FA
N_SPEED
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Q87M vPro
Колодка ТРМ
1
Этот разъем обеспечивает
(17-контактная, TPMS1)
поддержку системы Trusted
LFRAME#_L
(См. стр. 1, № 1)
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Колодка порта
Это — интерфейс для
принтера
подключения кабеля порта
(25-контактная, LPT1)
принтера, обеспечивающий
(См. стр. 1, № 25)
удобное подключение
устройств печати.
Русский
80 81
CK_33M_TPM
T
PM_RST#
SMB_DATA _MAI
LAD3_L
LAD2_L
+3V
LAD1_L
LAD0_L
GND
S_PWRDWN#
+3VSB
SERIRQ#
GNDF_CLKRUN#
N
GND
SMB_CLK_MAIN
1
AFD#
ERROR#
PINIT#
SLIN#
GND
STB#
SPD7
SPD6
ACK#
SPD5
BUSY
SPD4
PE
SPD3
SLCT
SPD2
SPD1
SPD0
