ASRock Q87M vPro: Capítulo 1 Introducción

Q87M vPro

Panel trase-

•

1 puerto de ratón PS/2

ro I/O

•

1 puerto de teclado PS/2

•

1 puerto D-Sub

•

1 puerto DVI-D

•

1 puerto HDMI

•

1 DisplayPort

•

2 puertos USB 2.0

•

4 puertos USB 3.0

•

1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)

•

Conector de audio HD: Entrada de línea / Altavoz frontal /

Micrófono

Almace-

•

6 conectores SATA3 de 6,0 Gb/s, compatibles con RAID (RAID

namiento

0, RAID 1, RAID 5, RAID 10, Tecnología Rapid Storage 12 de

Intel y

•

Tecnología Smart Response de Intel), NCQ, AHCI y funciones

“Hot Plug”

Conectores

•

1 cabezal de puerto de impresión

•

1 cabezal de puerto COM

•

1 cabezal de indicador LED de alimentación

•

1 cabezal de intrusión de chasis

•

1 cabezal TPM

•

2 conectores de ventilador de la CPU (1 de 4 pines y 1 de 3

pines)

•

2 conectores de ventilador del chasis (1 de 4 pines y 1 de 3

pines)

•

1 conector de ventilador de alimentación (de 3 pines)

•

1 conector de alimentación ATX de 24 pines

Español

•

1 conector de alimentación de 12V de 8 pines

•

1 conector de audio del panel frontal

•

2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0)

•

1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0)

Característi-

•

BIOS legal UEFI AMI de 64Mb compatible con interfaz gráca

cas del BIOS

de usuario multilingüe

•

Eventos de reactivación conformes con ACPI 1.1

•

Compatible con SMBIOS 2.3.1

•

Multiajuste de voltaje de CPU, DRAM, PCH 1,05V, PCH 1,5V

62 63

CD de

•

Controladores, Utilidades, Soware AntiVirus (Versión de

soporte

prueba), Versión de prueba de CyberLink MediaEspresso 6.5,

Explorador y Barra de herramientas de Google Chrome, Start8,

MeshCentral y Splashtop Streamer

Monitor del

•

Método de sensor de temperatura de la CPU/Chasis

hardware

•

Tacómetro del ventilador de alimentación/CPU/Chasis

•

Ventilador silencioso de la CPU/Chasis (permite ajustar

automáticamente la velocidad del ventilador del chasis

mediante la temperatura de la CPU)

•

Control multivelocidad del ventilador de la CPU/Chasis

•

Detección de CUBIERTA ABIERTA

•

Control del voltaje: +12V, +5V, +3,3V, CPU Vcore

SO

•

Compatible con Microso® Windows® 8 / 8 de 64 bits / 7 / 7 de

64 bits

Certica-

•

FCC, CE, WHQL

ciones

•

Compatible con ErP/EuP (requiere toma de alimentación

compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración),

incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología overcloking no

vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking

Español

podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de

su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera

responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar

espacio para el uso del sistema en sistemas operativos Windows® de 32 bits. Los sitemas

operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de

ASRock para usar la memoria que Windows® no puede utilizar.

64 65

Q87M vPro

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente

se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los

pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin

1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Puente de borrado de

CMOS

(CLRCMOS1)

Borrado de CMOSPredeterminado

(consulte la pág.1, N.º 12)

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los

parámetros del sistema a los valores predeterminados de instalación, apague el

ordenador y desenchufe el cable de alimentación de la toma de alimentación.

Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y

el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS

justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando

acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación,

deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la

contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados

únicamente si se retira la pila del CMOS.

Español

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear

Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

64 65

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre

estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará

de forma permanente la placa base.

PLED+

Cabezal del panel del

Conecte el interruptor de

PLED-

PWRBTN#

sistema

GND

alimentación, restablezca el

(PANEL1 de 9 pines)

interruptor y el indicador

1

(consulte la pág.1, N.º 16)

GND

del estado del sistema del

R ESET#

GND

chasis a los valores de este

HDLED-

HDLED+

cabezal, según los valores

asignados a los pines como

se indica a continuación.

Cerciórese de cuáles son

los pines positivos y los

negativos antes de conectar

los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la

forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Español

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo

para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador

LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea

cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga

cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El

indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel

frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador

LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando

conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones

de los cables y los pines coinciden correctamente.

66 67

Q87M vPro

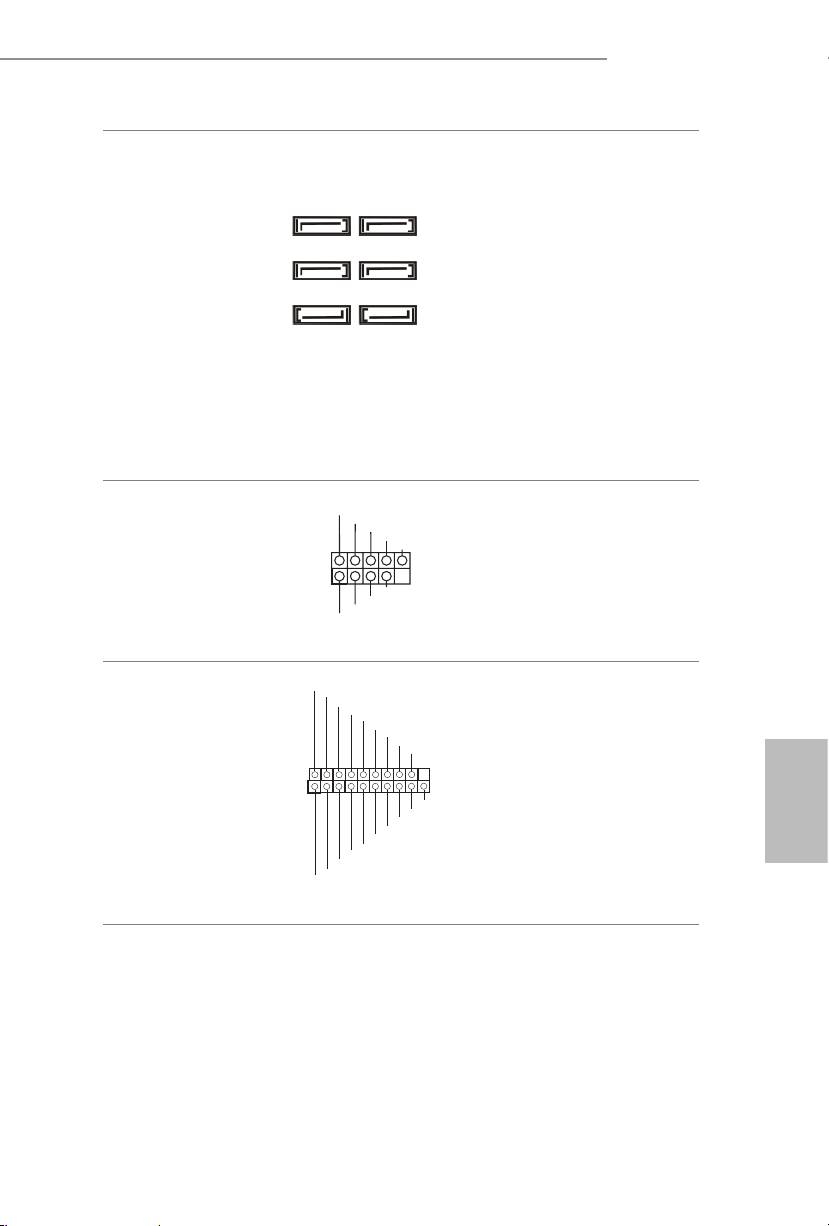

Conectores Serie ATA3

Estos seis conectores

(SATA_0:

SATA3 son compatibles

SATA_5

SATA_4

consulte la pág.1, N.º 15)

con cables de datos SATA

(SATA_1:

para dispositivos de

SATA_3

SATA_2

consulte la pág.1, N.º 18)

almacenamiento interno

(SATA_2:

con una velocidad de

SATA_1

SATA_0

consulte la pág.1, N.º 14)

transferencia de datos de

(SATA_3:

hasta 6,0 Gb/s.

consulte la pág.1, N.º 19)

(SATA_4:

consulte la pág.1, N.º 11)

(SATA_5:

consulte la pág.1, N.º 20)

Cabezales USB 2.0

Además de dos puertos

(USB_4_5 de 9 pines)

USB 2.0 en el panel I/O,

(consulte la pág.1, N.º 23)

esta placa base contiene

(USB_6_7 de 9 pines)

dos cabezales. Cada

(consulte la pág.1, N.º 24)

cabezal USB 2.0 admite

dos puertos.

Cabezales USB 3.0

Además de cuatro puertos

(USB3_4_5 de 19 pines)

USB 3.0 en el panel I/O,

(consulte la pág.1, N.º 21)

esta placa base contiene un

cabezal. Cada cabezal USB

3.0 admite dos puertos.

Español

66 67

Vbus

IntA_P_SSRX+

GND

IntA_P_SSTX-

IntA_P_SSTX+

GND

IntA_P_D-

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-

Cabezal de audio del panel

Este cabezal se utiliza para

frontal

conectar dispositivos de

(HD_AUDIO1 de 9 pines)

audio al panel de audio

(consulte la pág.1, N.º 27)

frontal.

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para

que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual

y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal

siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.

C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).

D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario

que los conecte en el panel de audio AC’97.

E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el

panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Cabezal de altavoces del

Conecte el altavoz del

chasis

chasis a este cabezal.

(SPEAKER1 de 4 pines)

(consulte la pág.1, N.º 13)

Conectores del ventilador

Conecte los cables del

Español

de alimentación y del

ventilador a los conectores

chasis

del ventilador y haga

(CHA_FAN1 de 4 pines)

coincidir el cable negro

(consulte la pág.1, N.º 10)

con el pin de conexión a

(CHA_FAN2 de 4 pines)

tierra.

(consulte la pág.1, N.º 9)

(PWR_FAN1 de 3 pines)

(consulte la pág.1, N.º 2)

68 69

DUMMY

+5V

DUMMY

+12V

CHA_FAN_SPEED

GND

+ 12V

CHA_ FAN_SPEED

Q87M vPro

Conectores del ventilador

de la CPU

(CPU_FAN1 de 4 pines)

(consulte la pág.1, N.º 4)

(CPU_FAN2 de 4 pines)

(consulte la pág.1, N.º 5)

Español

68 69

D

CPU_FAN_SPEED

FA

Esta placa base contiene

un conector de ventilador

(ventilador silencioso) de

CPU de 4 pines. Si tiene

pensando conectar un

ventilador de CPU de 3

pines, conéctelo al Pin 1-3.

Conector de alimentación

Esta placa base contiene un

12

24

ATX

conector de alimentación

(ATXPWR1 de 24 pines)

ATX de 24 pines. Para

(consulte la pág.1, N.º 8)

utilizar una toma de

alimentación ATX de 20

1

13

pines, conéctela en los

Pines del 1 al 13.

Conector de alimentación

Esta placa base contiene un

5

1

ATX de 12V

conector de alimentación

(ATX12V1 de 8 pines)

ATX de 12V y 8 pines.

(consulte la pág.1, N.º 3)

Para utilizar una toma

8

4

de alimentación ATX de

4 pines, conéctela en los

Pines del 1 al 5.

Cabezal de puerto serie

Este cabezal COM1 admite

(COM1 de 9 pines)

un módulo de puerto serie.

(consulte la pág.1, N.º 26)

Cabezal de intrusión de

Esta placa base es compatible

1

chasis(CI1 de 2 pines)

con la función de detección de

(consulte la pág.1, N.º 22)

CUBIERTA ABIERTA que detecta

si se ha retirado la cubierta del

chasis. Esta función requiere un

chasis diseñado para la detección

de intrusión del chasis.

GND

D

+12V

CPU_FA

RRXD1

DDTR#1

DDSR#1

CCTS#1

1

RRI#1

RRTS#1

GND

TTXD1

DDCD#1

Cabezal TPM

1

Este conector es compatible con

(TPMS1 de 17 pines)

el sistema Módulo de Plataforma

LFRAME#_L

(consulte la pág.1, N.º 1)

Segura (TPM, en inglés), que

puede almacenar de forma segura

claves, certicados digitales,

contraseñas y datos. Un sistema

TPM también ayuda a aumentar

la seguridad en la red, protege las

identidades digitales y garantiza la

integridad de la plataforma.

Cabezal de puerto de

Ésta es una interfaz para el cable

impresión

del puerto de impresión que

(LPT1 de 25 pines)

permite una cómoda conexión de

(consulte la pág.1,

dispositivos de impresión.

N.º 25)

Español

70 PB

T

PM_RST#

SMB_DATA _MAI

LAD3_L

LAD2_L

+3V

LAD1_L

LAD0_L

GND

S_PWRDWN#

+3VSB

SERIRQ#

GNDF_CLKRUN#

GND

SMB_CLK_MAIN

1

ERROR#

PINIT#

SLIN#

GND

SPD7

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0
