ASRock Q87M vPro: Bab 1 Pendahuluan
Bab 1 Pendahuluan: ASRock Q87M vPro
Q87M vPro
Bab 1 Pendahuluan
Terima kasih telah membeli motherboard ASRock Q87M vPro, motherboard andal
yang diproduksi di bawah kendali mutu ketat dan berkesinambungan dari ASRock.
Motherboard ini memberikan performa luar biasa dengan desain canggih yang
meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.
Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi doku-
mentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat
perubahan pada panduan pengguna ini, maka versi baru akan tersedia di situs web ASRock
Bahasa Indonesia
tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait mother-
board ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang
Anda gunakan. Anda juga dapat menemukan kartu VGA dan daar dukungan CPU terkini di
situs web ASRock. Situs web ASRock http://www.asrock.com.
1.1 Isi Kemasan
•
Motherboard ASRock Q87M vPro (Bentuk dan Ukuran Micro ATX)
•
Panduan Ringkas ASRock Q87M vPro
•
CD Dukungan ASRock Q87M vPro
•
2 x Kabel Data SATA (Serial ATA) (Opsional)
•
1 x Pelindung Panel I/O
PB 149
1.2 Spesikasi
Platform
•
Bentuk dan Ukuran Micro ATX
•
Desain Kapasitor Solid
Bahasa Indonesia
A-Style
•
Home Cloud
CPU
•
Mendukung Intel® CoreTM i7/i5/i3 Generasi Keempat/Xeon®/
Pentium®/Celeron® dalam Paket LGA1150
•
Desain 4 Fase Daya
•
Mendukung Teknologi Intel® Turbo Boost 2.0
Chipset
•
Intel® Q87
•
Mendukung Intel® vProTM Technology
•
Mendukung Intel® Active Management Technology 9.0
•
Mendukung Intel® Small Business Advantage 2.0
* Intel® Small Business Advantage, Intel® vProTM Technology, dan
Intel® Active Management Technology 9.0 dapat didukung hanya
dengan kelompok prosesor Intel® CoreTM vProTM
Memori
•
Teknologi memori DDR3 Dua Saluran
•
4 x Slot DDR3 DIMM
•
Mendukung DDR3 1600/1333/1066 non-ECC, memori tanpa
buer
•
Kapasitas maksimum memori sistem: 32GB
•
Mendukung Intel® Extreme Memory Prole (XMP)1.3/1.2
Slot
•
1 x Slot PCI Express 3.0 x16
Ekspansi
•
2 x Slot PCI Express 2.0 x1
•
1 x Slot PCI
Gras
•
Intel® HD Graphics Built-in Visuals dan output VGA hanya
didukung dengan prosesor yang terintegrasi GPU.
•
Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick
Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW
Encode1,
•
Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel®
InsiderTM, Intel® HD Graphics 4400/4600
•
Pixel Shader 5.0, DirectX 11.1
150 151
Q87M vPro
Gras
•
Memori bersama maksimum 1792MB
•
Empat pilihan output VGA: D-Sub, DVI-D, HDMI, dan
DisplayPort
•
Mendukung Tiga Monitor
•
Mendukung Teknologi HDMI dengan resolusi maksimum
hingga 1920x1200 @ 60Hz
•
Mendukung DVI-D dengan resolusi maksimum hingga
Bahasa Indonesia
1920x1200 @ 60Hz
•
Mendukung D-Sub dengan resolusi maksimum hingga
1920x1200 @ 60Hz
•
Mendukung DisplayPort dengan resolusi maksimum hingga
3840x2160 @ 60Hz
•
Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan
HBR (High Bit Rate Audio) dengan HDMI (memerlukan
monitor HDMI yang kompatibel)
•
Mendukung fungsi HDCP dengan port DVI-I, HDMI, dan
DisplayPort
•
Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan
port DVI-D, HDMI, dan DisplayPort
Audio
•
5.1 CH Audio HD (Realtek ALC662 Audio Codec)
LAN
•
Gigabit LAN 10/100/1000 Mb/s
•
Giga PHY Intel® I217LM
•
Mendukung Intel® Remote Wake dan iSCSI Remote Boot
Technology
•
Mendukung Wake-On-LAN
•
Mendukung Energy Ecient Ethernet 802.3az
•
Mendukung PXE
150 151
Panel I/O
•
1 Port Mouse PS/2
Belakang
•
1 x Port Keyboard PS/2
•
1 x Port D-Sub
•
1 x Port DVI-D
Bahasa Indonesia
•
1 x Port HDMI
•
1 x DisplayPort
•
2 x Port USB 2.0
•
4 x Port USB 3.0
•
1 Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED
LED)
•
Soket Audio HD: Saluran Masuk/Speaker Depan/Mikrofon
Penyim-
•
6 x Konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0,
panan
RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12,
dan Intel
•
Smart Response Technology), fungsi NCQ, AHCI, dan “Hot
Plug”
Konektor
•
1 x Header port Cetak
•
1 x Header port COM
•
1 x Kepala LED daya
•
1 x Header Intrusi Chassis
•
1 x Header TPM
•
2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)
•
2 x Konektor kipas chassis (1 x 4-pin, 1 x 3-pin)
•
1 x Konektor kipas daya (3-pin)
•
1 x Konektor daya ATX 24 pin
•
1 x Konektor daya 12V 8 pin
•
1 x Konektor audio panel depan
•
2 x Header USB 2.0 (mendukung 4 port USB 2.0)
•
1 header USB 3.0 (mendukung 2 port USB 3.0)
Fitur BIOS
•
64Mb AMI UEFI Legal BIOS dengan dukungan GUI
Multibahasa
•
ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
•
Dukugan SMBIOS 2.3.1
•
Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V
152 153
Q87M vPro
Dukungan
•
Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba),
CD
CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome
Browser dan Toolbar, Start8, MeshCentral, Splashtop Streamer
Monitor
•
Sensor Suhu CPU/Chassis
Perangkat
•
Takometer CPU/Chassis/Kipas Daya
Keras
•
Kipas Hening CPU/Chassis (Memungkinkan Penyesuaian
Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)
•
Kontrol Multikecepatan Kipas CPU/Chassis
Bahasa Indonesia
•
Deteksi CASE OPEN
•
Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
OS
•
Kompatibel dengan Microso® Windows® 8 / 8 64-bit / 7 / 7 64-
bit
Sertikasi
•
FCC, CE, WHQL
•
Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)
* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com
Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan
pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking
pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat
mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi
tanggungan Anda. Kami tidak bertanggung jawab atas kemungkinan kerusakan karena
overclocking.
Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan
digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows® 64-
bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk
memanfaatkan memori yang tidak dapat digunakan Windows® tersebut.
152 153

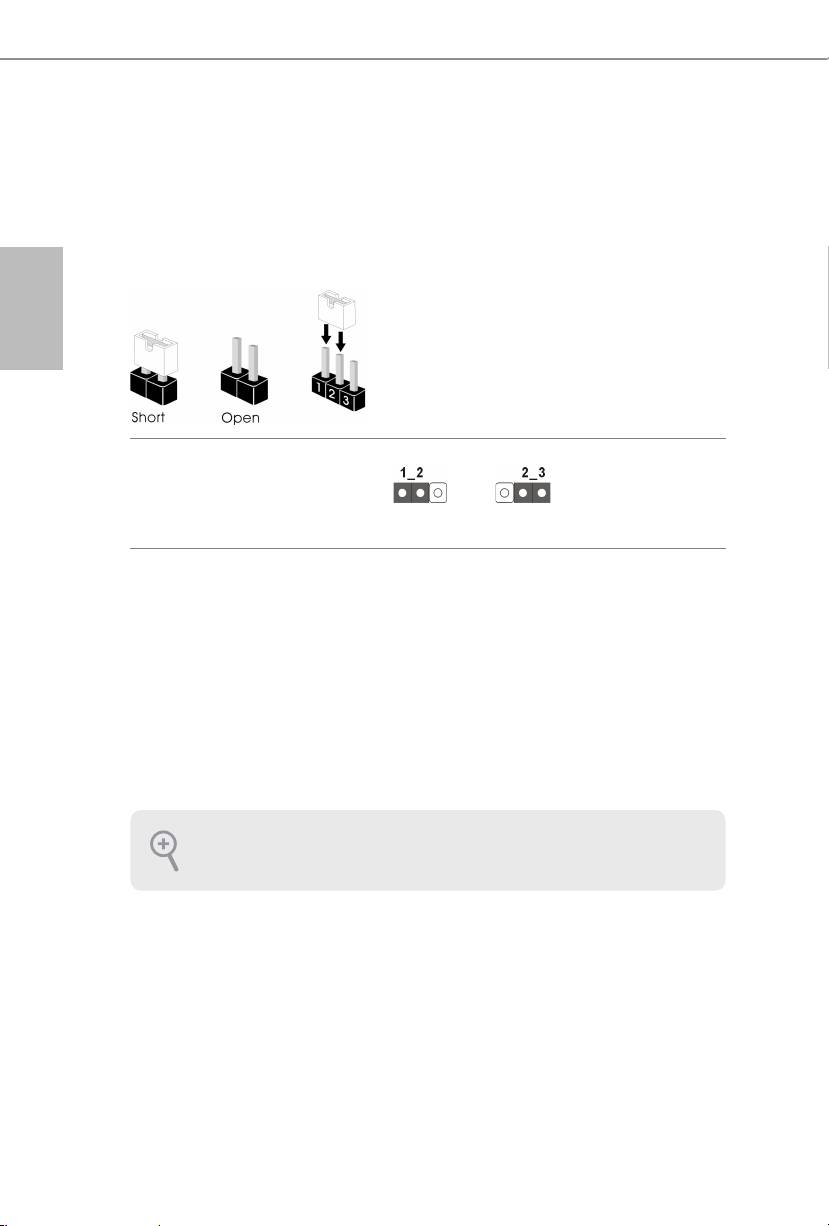

1.3 Kongurasi Jumper
Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper diletakkan
pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan
pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni
Bahasa Indonesia
pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.
Clear CMOS Jumper
(CLRCMOS1)
(lihat hal. 1, No. 12)
Clear CMOSDefault
CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk
mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,
matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama
15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada
CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda
meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-
update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-
CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default pengguna akan
dikosongkan hanya jika baterai CMOS dikeluarkan.
Jika Anda mengosongkan CMOS, maka rangka terbuka mungkin akan terdeteksi. Atur pilihan
“Clear Status” BIOS untuk mengosongkan data status intrusi chassis sebelumnya.
154 155
Q87M vPro

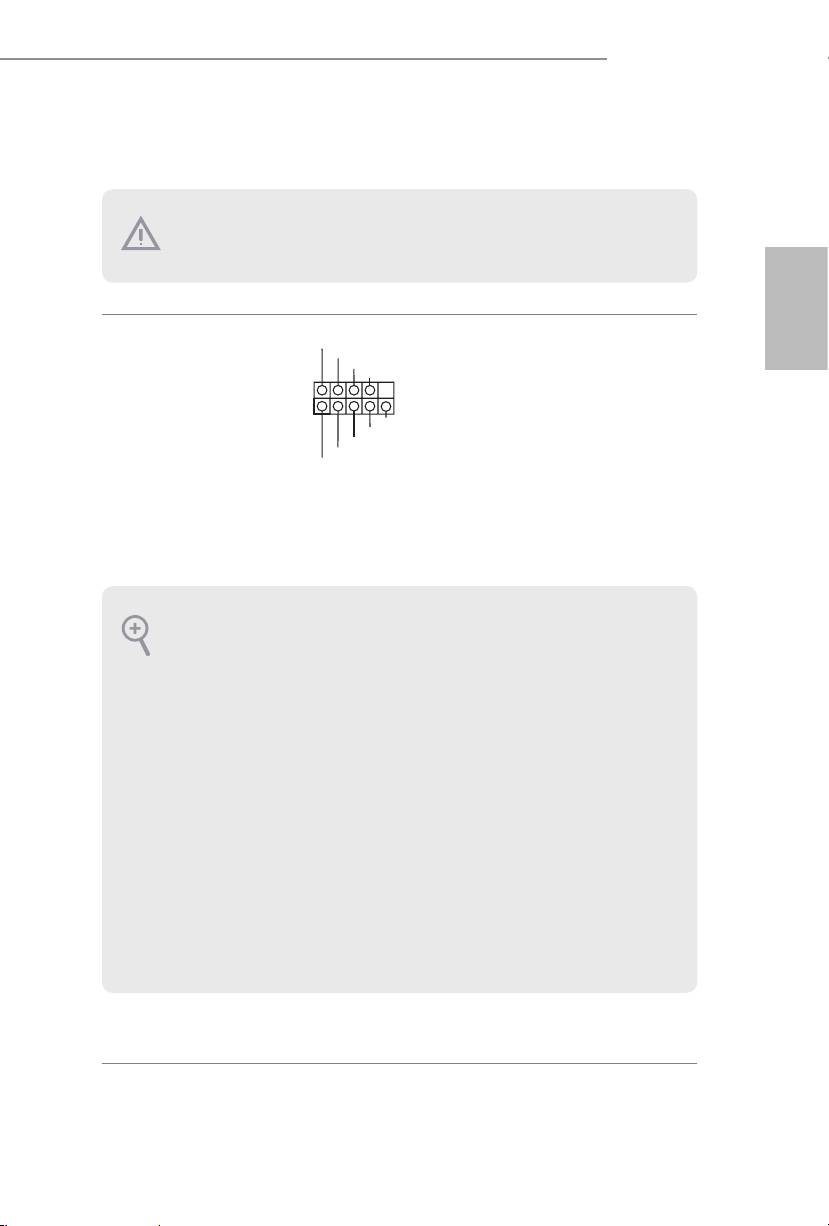

1.4 Header dan Konektor Onboard
Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup jumper
pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan konektor
akan mengakibatkan kerusakan permanen pada motherboard.
PLED+
Header Panel Sistem
Sambungkan switch daya,
PLED-
PWRBTN#
Bahasa Indonesia
(PANEL1 9-pin)
GND
atur ulang indikator status
(lihat hal. 1, No. 16)
sistem dan switch daya
pada chassis ke header
R ESET#
GND
tersebut berdasarkan
HDLED-
HDLED+
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.
PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi cara
mematikan sistem menggunakan switch daya.
RESET (Switch Atur Ulang):
Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk
mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan
ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem
sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3. LED akan
mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila
hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri
atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila
menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin
disesuaikan dengan benar.
154 155
1
GND

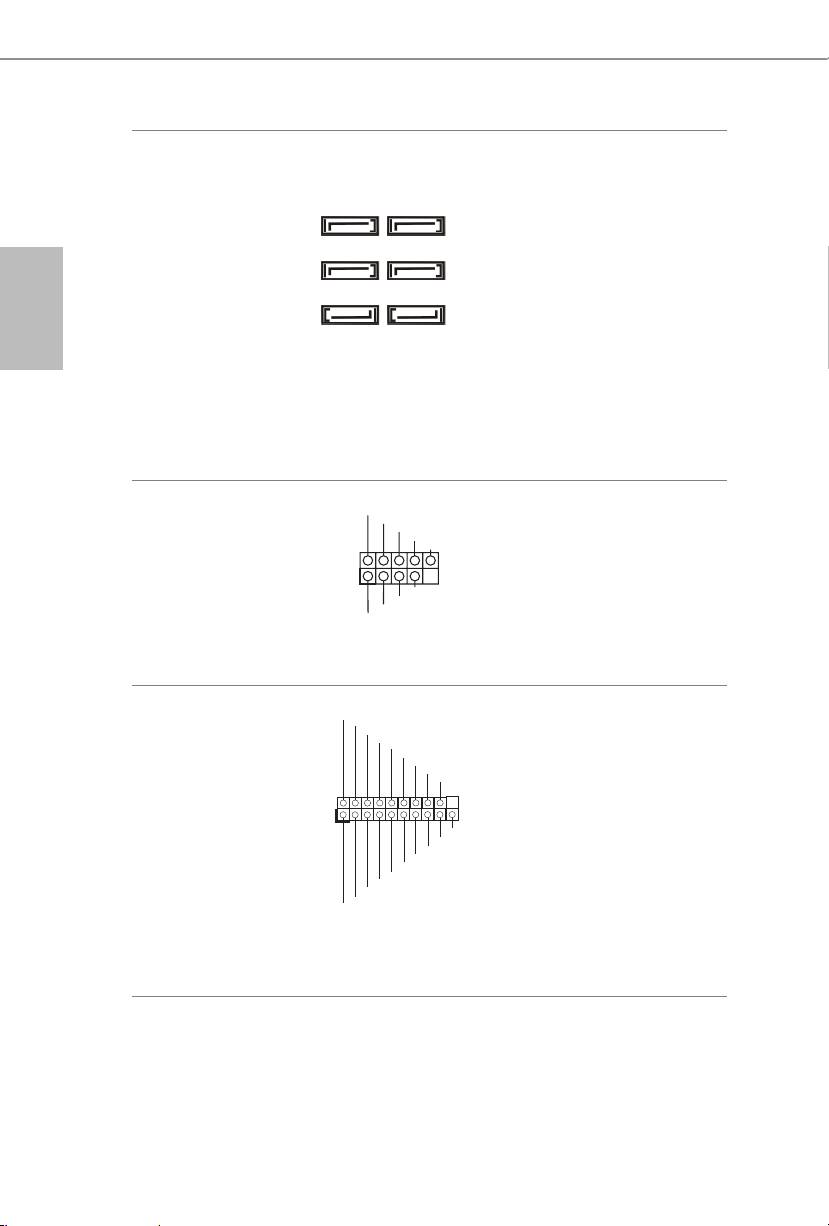

Konektor Serial ATA3
Keenam konektor SATA3
(SATA_0:
ini mendukung kabel data
SATA_5
SATA_4
lihat hal.1, No. 15)
SATA untuk perangkat
(SATA_1:
penyimpanan internal
Bahasa Indonesia
SATA_3
SATA_2
lihat hal. 1, No. 18)
dengan kecepatan transfer
(SATA_2:
data hingga 6,0 Gb/s.
SATA_1
SATA_0
lihat hal. 1, No. 14)
(SATA_3:
lihat hal.1, No. 19)
(SATA_4:
lihat hal. 1, No. 11)
(SATA_5:
lihat hal. 1, No. 20)
Header USB 2.0
Selain dua port USB
(USB_4_5 9-pin)
2.0 pada panel I/O,
(lihat hal. 1, No. 23)
terdapat dua header pada
(USB_6_7 9-pin)
motherboard ini. Masing-
(lihat hal. 1, No. 24)
masing header USB 2.0
dapat mendukung dua
port.
Header USB 3.0
Selain empat port USB
(USB3_4_5 19-pin)
3.0 pada panel I/O,
(lihat hal. 1, No. 21)
terdapat satu header pada
motherboard ini. Masing-
masing header USB 3.0
dapat mendukung dua
port.
156 157
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
ID
Vbus
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
Q87M vPro

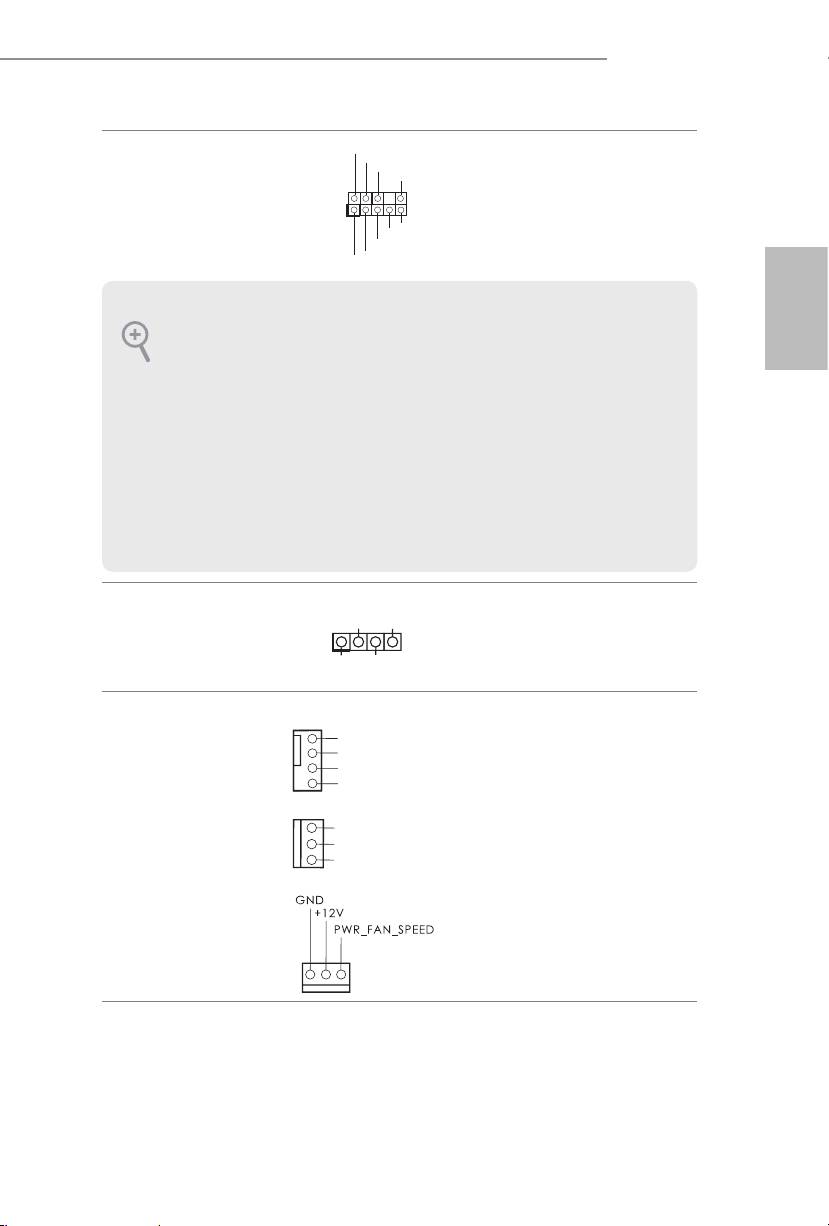

Header Audio Panel
Header ini untuk
Depan
menyambungkan
(HD_AUDIO1 9-pin)
perangkat audio ke panel
(lihat hal. 1, No. 27)
audio depan.
1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus
mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini
Bahasa Indonesia
dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan dengan
melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu
menyambungkannya untuk panel audio AC’97.
E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Control panel (Panel
kontrol) Realtek, lalu sesuaikan “Recording Volume” (Volume Suara Perekaman).
Header Speaker Chassis
Sambungkan speaker
(SPEAKER1 4-pin)
chassis ke header ini.
(lihat hal. 1, No. 13)
Konektor Kipas Chassis
Sambungkan kabel kipas
dan Daya
ke konektor kipas, lalu
(CHA_FAN1 4-pin)
cocokkan kabel hitam
(lihat hal. 1, No. 10)
dengan pin ground.
(CHA_FAN2 4-pin)
(lihat hal. 1, No. 9)
(PWR_FAN1 3-pin)
(lihat hal. 1, No. 2)
156 157
1
+5V
DUMMY
DUMMY
SPEAKER
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+ 12V
CHA_ FA
N_SPEED
Konektor Kipas CPU
(CPU_FAN1 4-pin)
(lihat hal. 1, No. 4)
Bahasa Indonesia
(CPU_FAN2 4-pin)
(lihat hal. 1, No. 5)
158 159
GN
D
+12V
CPU_FAN_SPEED
FA
N_SPEED_CONTROL
Motherboard ini memberi-
kan konektor kipas CPU
4-Pin (Kipas Hening). Jika
Anda berencana untuk
menyambungkan kipas
CPU 3-Pin, sambungkan
ke Pin 1-3.
Konektor Daya ATX
Motherboard ini memberi-
12
24
(ATXPWR1 24-pin)
kan konektor daya ATX
(lihat hal. 1, No. 8)
24-pin. Untuk mengguna-
kan catu daya ATX 20-pin,
pasang bersama Pin 1 dan
1
13
Pin 13.
Konektor Daya ATX 12V
5
1
Motherboard ini memberi-
(ATX12V1 8-pin)
kan konektor daya ATX
(lihat hal. 1, No. 3)
12V 8-pin. Untuk meng-
gunakan catu daya ATX
8
4
4-pin, pasang bersama Pin
1 dan Pin 5.
Header Port Seri
Header COM1 ini
(COM1 9-pin)
mendukung modul port
(lihat hal. 1, No. 26)
seri.
Header Intrusi Chassis
1
Motherboard ini mendukung
(CI1 2-pin)
tur deteksi CASE OPEN yang
(lihat hal. 1, No. 22)
mendeteksi jika celah chassis
telah dilepas. Fitur ini memerlu-
kan chassis dengan desain deteksi
intrusi chassis.
Signal
GND
GN
D
+12V
CPU_FA
N_SPEED
RRXD1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
GND
TTXD1
DDCD#1
1
RRI#1
Q87M vPro
Header TPM
1
Konektor ini mendukung sistem
(TPMS1 17-pin)
TPM (Trusted Platform Module),
LFRAME#_L
(lihat hal. 1, No. 1)
yang dapat menyimpan kode
kunci, sertikat digital, sandi, dan
data secara aman. Sistem TPM
juga membantu meningkatkan
keamanan jaringan, melindungi
identitas digital, dan memastikan
integritas platform.
Bahasa Indonesia
Header Port Cetak
Ini adalah interface untuk kabel
(LPT1 25-pin)
port cetak yang memungkinkan
(lihat hal. 1, No. 25)
sambungan perangkat printer
secara nyaman.
158 159
CK_33M_TPM
T
PM_RST#
SMB_DATA _MAI
LAD3_L
LAD2_L
+3V
LAD1_L
LAD0_L
GND
S_PWRDWN#
+3VSB
SERIRQ#
GNDF_CLKRUN#
N
GND
SMB_CLK_MAIN
1
AFD#
ERROR#
PINIT#
SLIN#
GND
STB#
SPD7
SPD6
ACK#
SPD5
BUSY
SPD4
PE
SPD3
SLCT
SPD2
SPD1
SPD0
