ASRock Q87M vPro: Bölüm 1 Giriş

Q87M vPro

Grakler

•

Maksimum paylaşılan bellek 1792MB

•

Dört VGA Çıkışı seçeneği: D-Sub, DVI-D, HDMI ve

DisplayPort

•

Üçlü Monitör Desteği

•

1920x1200 @ 60Hz'ye kadar çözünürlükte HDMI Teknolojisini

destekler

•

1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

•

1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini

destekler

•

3840x2160 @ 60Hz'ye kadar DisplayPort işlevini destekler

•

HDMI ile Otomatik Dudak Senkronizasyonu (12bpc), xvYCC

ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler

(Uyumlu bir HDMI monitörü kullanılmalıdır)

•

DVI-D, HDMI ve DisplayPort bağlantı noktaları ile HDCP

işlevini destekler

•

DVI-D, HDMI ve DisplayPort bağlantı noktalarıyla Tam HD

Türkçe

1080p Blu-ray (BD) kayıttan yürütme özelliklerini destekler

Ses

•

5.1 CH HD Ses (Realtek ALC662 Ses Kodlayıcı)

Türkçe

LAN

•

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I217LM

•

Intel® Uzaktan Açma ve iSCSI Uzaktan Önyükleme Teknolojisi

destekler

•

LAN Açılışını Destekler

•

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

•

PXE özelliğini destekler

94 95

Arka Panel

•

1 x PS/2 Fare Bağlantı Noktası

I/O

•

1 x PS/2 Klavye Bağlantı Noktası

•

1 x D-Sub Bağlantı Noktası

•

1 x DV-D Bağlantı Noktası

•

1 x HDMI Bağlantı Noktası

•

1 x DisplayPort

•

2 x USB 2.0 Bağlantı noktası

•

4 x USB 3.0 Bağlantı noktası

•

LED'e sahip 1 x RJ-45 LAN Bağlantı Noktaları (ACT/LINK

LED ve SPEED LED)

•

HD Ses Jakı: Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

•

6 x SATA3 6,0 Gb/s konektör, RAID (RAID 0, RAID 1, RAID 5,

RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel

•

Akıllı Yanıt Teknolojisi), NCQ, AHCI ve “Hot Plug” işlevlerini

destekler

Türkçe

Bağlayıcı

•

1 x Yazdırma Bağlantı noktası bağlantısı

•

1 x COM bağlantı noktası

•

1 x Güç LED bağlantısı

Türkçe

•

1 x Kasa Yetkisiz Erişim bağlantısı

•

1 x TPM bağlantısı

•

2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)

•

2 x Kasa Fanı konektörü (1 x 4-pin, 1 x 3-pin)

•

1 x Güç Fanı bağlayıcısı (3-pin)

•

1 x 24 pin ATX güç bağlayıcısı

•

1 x 8 pin 12V güç bağlayıcısı

•

1 x Ön panel ses bağlayıcısı

•

2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler)

•

1 x USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler)

BIOS

•

Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOS

Özelliği

•

ACPI 1.1 Uyumluluğu Uyandırma Olayları

•

SMBIOS 2.3.1 Desteği

•

CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı

96 97

Q87M vPro

Destek CD'si

•

Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCentral,

Splashtop Streamer

Donanım

•

CPU/Kasa Sıcaklığı Tespiti

Monitörü

•

CPU/Kasa/Güç Fanı Devirölçer

•

CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre

Otomatik olarak Ayarlanmasını Sağlar)

•

CPU/Kasa Fanı Çoklu Hız Kontrolü

•

KASA AÇIK algılaması

•

Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

OS

•

Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu

Belgeler

•

FCC, CE, WHQL

•

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi

Türkçe

gereklidir)

Türkçe

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da

üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma

işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını

etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve

masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar

konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde

sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde

bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için

ASRock XFast RAM'i kullanabilirsiniz.

96 97

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine

yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel

"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı

teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı

Teli

(CLRCMOS1)

CMOS'u TemizleVarsayılan

(bkz. sf.1, No. 12)

Türkçe

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini

temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı

Türkçe

kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten

sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için

bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen

sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz

gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde

yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca

CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu

kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.

98 99

Q87M vPro

1.4 Kart Üzerindeki Bağlantı ve Konektörler

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı

ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar

üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

PLED+

Sistem Paneli Bağlantısı

Güç anahtarını bağlayın,

PLED-

PWRBTN#

(9-pin PANEL1)

GND

kasa üzerindeki anahtar ile

(bkz sf.1, No. 16)

sistem durumu belirtecini

aşağıdaki pim düzenine

R ESET#

GND

göre sıfırlayın. Kabloları

HDLED-

HDLED+

bağlarken pozitif ve negatif

pimleri not edin.

Türkçe

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne

Türkçe

hareketle kapanacağını seçebilirsiniz.

RESET (Sıfırlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde

yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır.

Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da

kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken

LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç

anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden

oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile

pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

98 99

GND

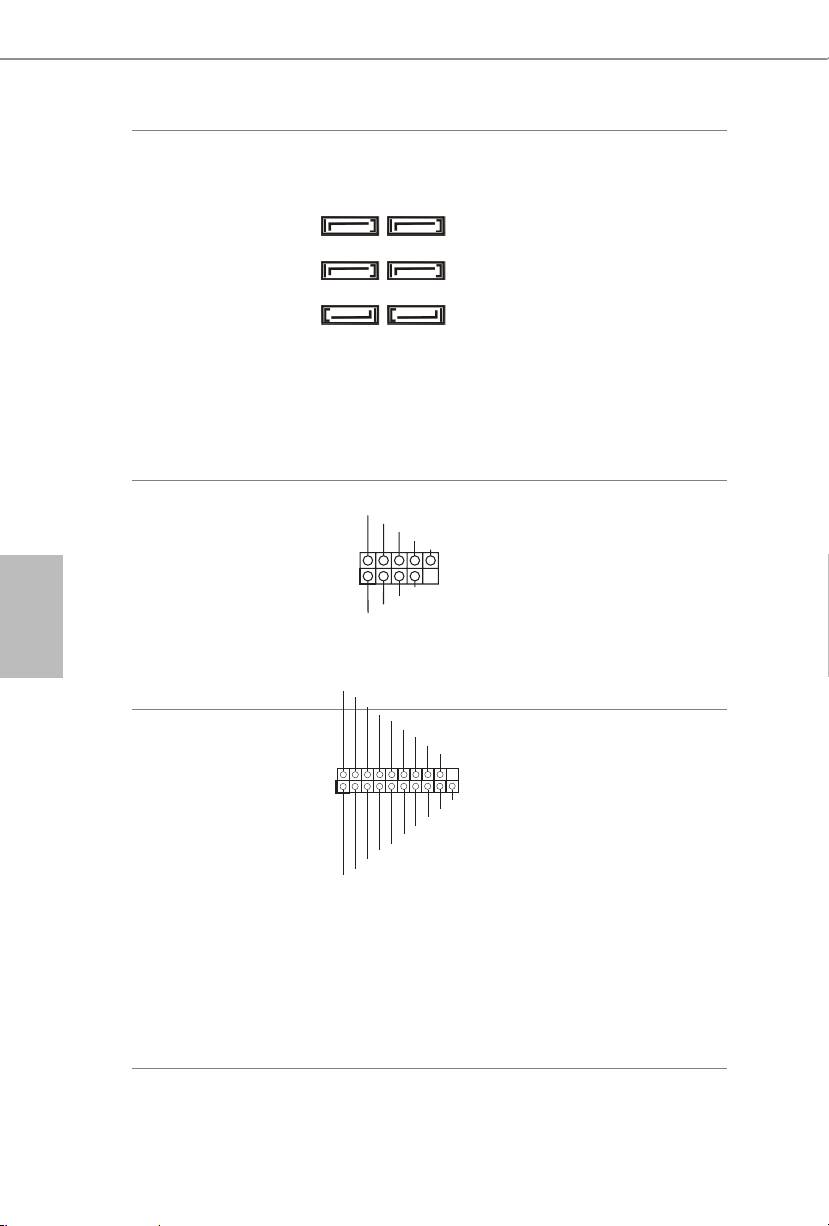

Seri ATA3 Bağlayıcıları

Bu altı SATA3 bağlayıcısı,

(SATA_0:

veri aktarım hızı 6,0 Gb/

SATA_5

SATA_4

bkz. s.1, No. 15)

sn'ye kadar olan dahili

(SATA_1:

depolama aygıtları için

SATA_3

SATA_2

bkz. sf.1, No. 18)

tasarlanmış SATA veri

(SATA_2:

kablolarını destekler.

SATA_1

SATA_0

bkz. sf.1, No. 14)

(SATA_3:

bkz. s.1, No. 19)

(SATA_4:

bkz. sf.1, No. 11)

(SATA_5:

bkz. sf.1, No. 20)

USB 2.0 Bağlantıları

Bu anakart üzerinde, I/O

(9 pimli USB_4_5)

paneli üzerindeki iki USB

(bkz. sf.1, No. 23)

2.0 bağlantı noktasının

Türkçe

(9 pimli USB_6_7)

yanı sıra, iki adet bağlantı

(bkz. sf.1, No. 24)

bulunmaktadır. Her

USB 2.0 bağlantısı, iki

Türkçe

adet bağlantı noktasını

destekleyebilir.

USB 3.0 Bağlantıları

Bu anakart üzerinde, I/O

(19-pin USB3_4_5)

paneli üzerindeki dört

(bkz. sf.1, No. 21)

USB 3.0 bağlantı

noktasının yanı sıra,

bir adet bağlantı

bulunmaktadır. Her

USB 3.0 bağlantısı, iki

adet bağlantı noktasını

destekleyebilir.

100 101

Vbus

IntA_P_SSRX+

GND

IntA_P_SSTX-

IntA_P_SSTX+

GND

IntA_P_D-

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-

Q87M vPro

Ön Panel Ses Bağlantısı

Bu bağlantı, ses aygıtlarının

(9-pin HD_AUDIO1)

ön ses paneline bağlanması

(bkz. sf.1, No. 27)

içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi

için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi

kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Toprak'ı (GND) Toprak'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları

bağlamanıza gerek yoktur.

E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin

ve “Kayıt Ses Seviyesi”ni ayarlayın.

Türkçe

Kasa Hoparlör Bağlantısı

Lütfen kasa hoparlörünü

Türkçe

(4-pin SPEAKER1)

bu bağlantıya takın.

(bkz sf.1, No. 13)

Kasa ve Güç Fanı

Lütfen fan kablolarını

Bağlayıcıları

fan bağlayıcılarına takın

(4-pin CHA_FAN1)

ve siyah teli topraklama

(bkz sf.1, No. 10)

pinine bağlayın.

(4-pin CHA_FAN2)

(bkz sf.1, No. 9)

(3-pin PWR_FAN1)

(bkz sf.1, No. 2)

100 101

+5V

DUMMY

+12V

CHA_FAN_SPEED

GND

+ 12V

CHA_ FA

CPU Fan Bağlayıcıları

(4-pin CPU_FAN1)

(bkz sf.1, No. 4)

(4-pin CPU_FAN2)

(bkz sf.1, No. 5)

Türkçe

Türkçe

102 103

D

CPU_FAN_SPEED

FA

Bu anakart, 4-Pin CPU

fan (Sessiz Fan) bağlayıcısı

sağlamaktadır. 3-Pin CPU

fan bağlamak istiyorsanız,

lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı

Bu anakart, 24-pin

12

24

(24-pin ATXPWR1)

ATX güç bağlayıcısı

(bkz. sf.1, No. 8)

sağlamaktadır. 20-pin ATX

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin13'e

1

13

bağlayın.

ATX 12V Güç Bağlayıcısı

5

1

Bu anakart, 8-pin ATX

(8-pin ATX12V1)

12V güç bağlayıcısı

(bkz. sf.1, No. 3)

sağlamaktadır. 4-pin ATX

güç beslemesi kullanmak

8

4

için, lütfen Pin 1 ve Pin 5'e

bağlayın.

Seri Bağlantı Noktası

Bu COM1 bağlantısı seri

Bağlantısı

bağlantı yuvası modülünü

(9-pin COM1)

destekler.

(bkz. sf.1, No. 26)

Kasa Yetkisiz Erişim

Bu anakartın kasa kapağının açılıp

1

Bağlantısı (2-pin CI1)

açılmadığını tespit eden bir KASA

(bkz. sf.1, No. 22)

AÇIK özelliği bulunmaktadır. Bu

özelliğin kullanılabilmesi için kasa

yetkisiz erişim tasarımına sahip

bir kasa kullanılmalıdır.

GND

D

+12V

CPU_FA

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

RRI#1

Q87M vPro

TPM bağlantısı

1

Bu bağlayıcı, anahtarlar, dijital

(17-pin TPMS1)

sertikalar, parolalar ve verileri

LFRAME#_L

(bkz. sf.1, No. 1)

güvenli bir şekilde saklama

özelliği bulunan Güvenilir

Platform Modülü (TPM) sistemini

destekler. TPM sistemleri,

aynı zamanda ağ güvenliğinin

artırılması, dijital kimliklerin

korunması ve platform

bütünlüğünün sağlanmasına da

yardımcıdır.

Yazdırma Bağlantı

Bu, yazıcı aygıtların uyumlu

Noktası Bağlantısı

bir şekilde takılmasını sağlayan

(25-pin LPT1)

bir yazdırma bağlantı noktası

(bkz. sf.1, No. 25)

arabirimidir.

Türkçe

Türkçe

102 103

T

PM_RST#

SMB_DATA _MAI

LAD3_L

LAD2_L

+3V

LAD1_L

LAD0_L

GND

S_PWRDWN#

+3VSB

SERIRQ#

GNDF_CLKRUN#

GND

SMB_CLK_MAIN

1

ERROR#

PINIT#

SLIN#

GND

SPD7

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0
