Fatal1ty  Z68 Professional Gen3 Series  Motherboard

2. Installation

Précautions à observer avant l’installation

Veuillez tenir compte des précautions suivantes avant l’installation

des composants ou tout réglage de la carte mère.

1.   Débranchez le câble d’alimentation de la prise secteur avant de touch-

er à tout composant. En ne le faisant pas, vous pouvez sérieusement

endommager la carte mère, les périphériques et/ou les composants.

2.  Pour éviter d’endommager les composants de la carte mère du fait de

l’électricité statique, ne posez JAMAIS votre carte mère directement

sur de la moquette ou sur un tapis. N’oubliez pas d’utiliser un bracelet

antistatique ou de toucher un objet relié à la masse avant de manip-

uler les composants.

3.  Tenez les composants par les bords et ne touchez pas les circuits in-

tégrés.

4.  A chaque désinstallation de composant, placez-le sur un support anti-

statique ou dans son sachet d’origine.

5.  Lorsque vous placez les vis dans les orifices pour vis pour fixer la

carte mère sur le châssis, ne serrez pas trop les vis ! Vous risquez

sinon d’endommager la carte mère.

2.1  Installation du CPU

Pour l’installation du processeur Intel 1155

broches, veuillez suivre la procédure

ci-dessous.

Avant d’insérer le processeur 1155 broches dans le socket, veuillez

véri

fi

 er que la surface du processeur est bien propre, et qu’il n’y a

aucune broche tordue sur le socket. Si c’est le cas, ne forcez pas

pour insérer le processeur dans le socket. Sinon, le processeur sera

gravement endommagé.

Vue d’ensemble du socket 1155 broches

(Plaque de chargement)

(Barrette de contact)

(Corps du

socket)

Français

89

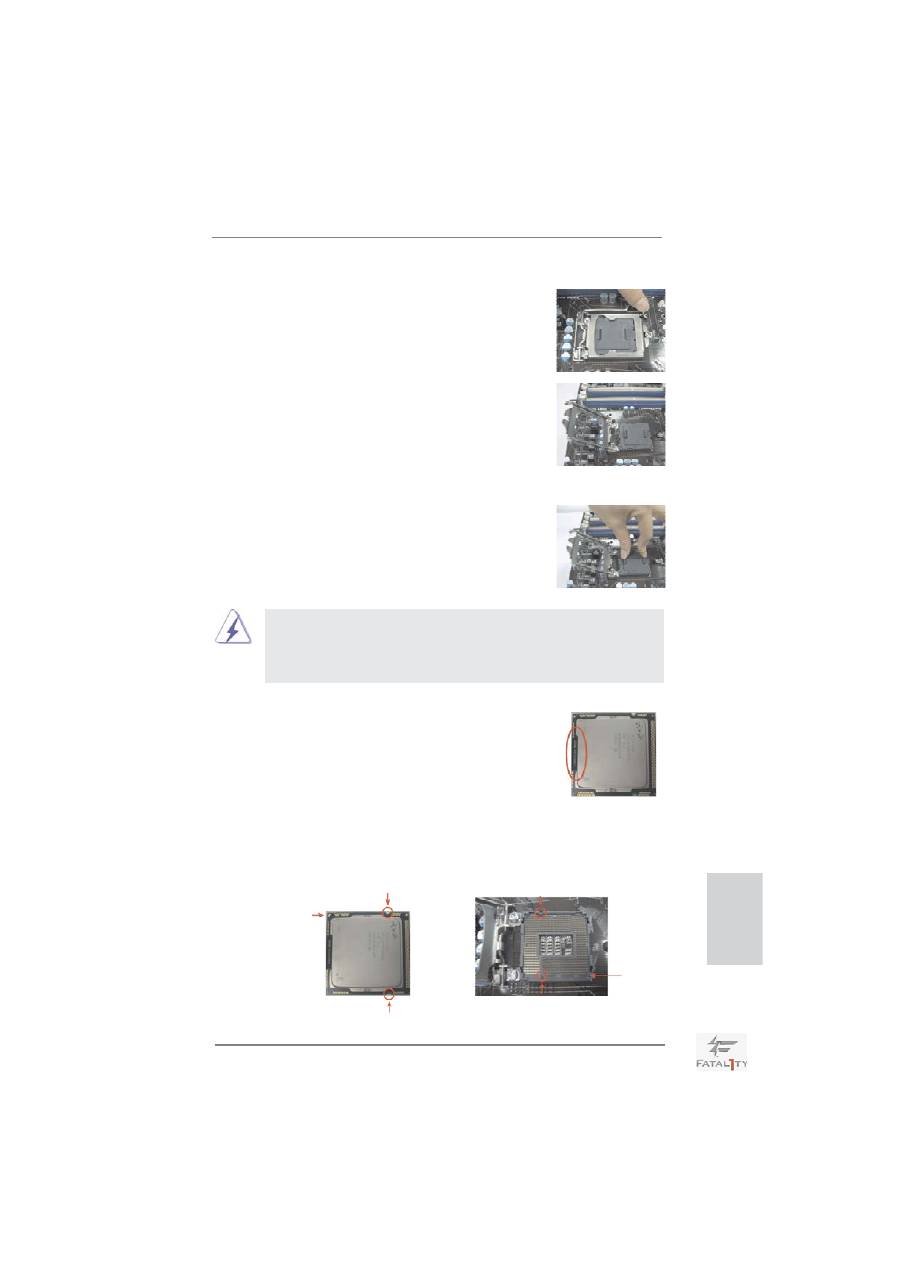

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Etape 1.  Ouvrez le socle :

Etape 1-1. Dégagez le levier en appuyant sur

le crochet et en le faisant ressortir

pour dégager la languette de rete-

nue.

Etape 1-2. Faites tourner le levier de charge-

ment en position ouverte maximum

à 135 degrés.

Etape 1-3. Faites pivoter la plaque de charge-

ment pour l’ouvrir au maximum à

environ 100 degrés.

Etape 2.  Enlevez le capuchon PnP (Pick et Place).

1. Il est recommandé d’utiliser la languette du capuchon ; évitez

    de faire sortir le capuchon PnP.

2. Ce capuchon doit être mis en place si vous renvoyez la carte

    mère pour service après vente.

Etape 3.  Insérez le processeur 1155 broches :

Etape 3-1. Tenez le processeur par ses bords

là où se trouvent des lignes noires.

Etape 3-2. Orientez le paquet avec le dissipa-

teur thermique intégré (IHS) vers

le haut. Repérez la broche 1 et les

deux encoches d’orientation.

Encoche d’orientation

broche 1

Processeur 1155 broches

Encoche d’orientation

Socket 1155 broches

Détrompeur

Détrompeur

Ligne noire

Français

broche 1

90

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

(Appliquez le matériau

d’interface thermique)

Pour une insertion correcte, veuillez véri

fi

 er que vous faites bien cor-

respondre les deux encoches d’orientation sur le processeur avec

les deux détrompeurs du socket

.

Etape 3-3. Mettez soigneusement en place

le processeur dans le socle en un

mouvement strictement vertical.

Etape 3-4. Véri

fi

 ez que le processeur est bien

installé dans le socle et que les

encoches d’orientation sont dans

la bonne position.

Etape 4.  Refermez le socle :

Etape 4-1. Faites pivoter la plaque de charge-

ment sur l’IHS.

Etape 4-2. Tout en appuyant doucement sur la

plaque de chargement, engagez le

levier de chargement.

Etape 4-3. Fixez le levier de chargement

avec la languette de la plaque de

chargement sous la languette de

retenue du levier de chargement.

2.2  Installation du ventilateur du processeur et

       dissipateur thermique

Pour une installation correcte, veuillez vous reporter aux manuels d’instructions de

votre ventilateur de processeur et de votre dissipateur thermique.

L’exemple ci-dessous illustre l’installation du dissipateur thermique pour un proces-

seur 1155 broches.

Etape 1.  Appliquez le matériau d’interface thermique

au centre de IHS sur la surface du socket.

Français

91

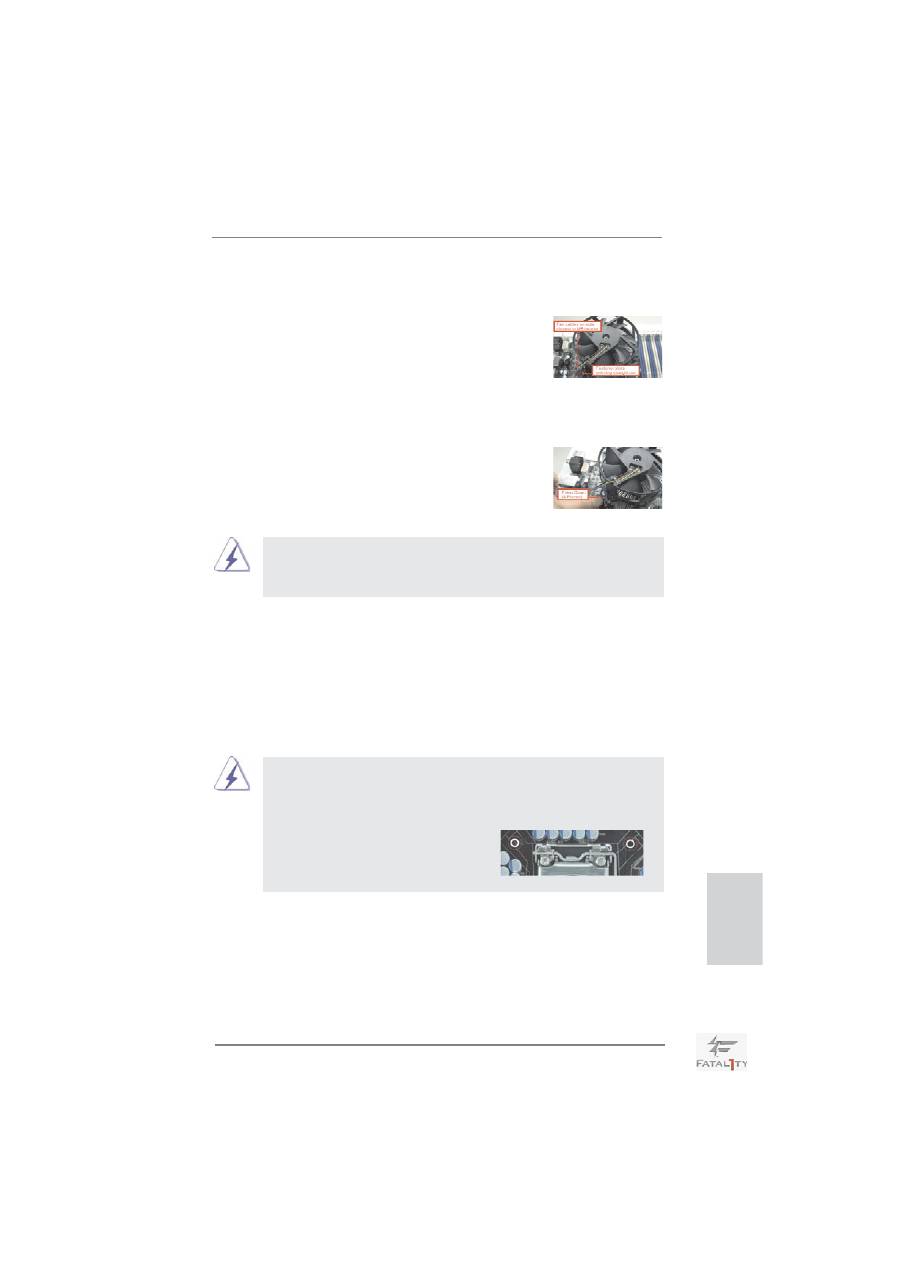

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

(Câbles du ventilateur du côté le plus

proche du connecteur sur la carte mère)

(Ori

fi

 ces des attaches

ressortant)

(Enfoncez (4 endroits))

Etape 2.  Placez le dissipateur thermique sur le socket.

Véri

fi

 ez que les câbles du ventilateur sont

orientés vers le côté le plus proche du con-

necteur pour ventilateur de processeur sur la

carte mère (CPU_FAN1, voir page 4, no. 3).

Etape 3.  Alignez les attaches avec la carte mère par

les ori

fi

 ces.

Etape 4.  Faites tourner les attaches dans le sens

des aiguilles d’une montre, puis, du pouce,

enfoncez les capuchons des attaches pour les

installer et les verrouiller. Répétez l’opération

avec les autres attaches.

Si vous enfoncez les attaches sans les faire tourner dans le sens

des aiguilles d’une montre, le dissipateur thermique ne sera pas

fi

 xé

sur la carte mère.

Etape 5.  Connectez l’en-tête du ventilateur sur le con-

necteur pour ventilateur de processeur sur la

carte mère.

Etape 6.  Fixez la longueur de câble en excès avec du

ruban adhésif pour vous assurer que le câble

ne gênera pas le fonctionnement du venti-

lateur ou n’entrera pas en contact avec les

autres composants.

Veuillez noter que cette carte mère prend en charge l’option Combo

Cooler Option (C.C.O.), qui offre un choix

fl

 exible pour adopter trois

types différents de refroidisseurs de CPU, les sockets LGA 775, LGA

1155 et LGA 1156. Les trous traversant blancs sont pour le ventila-

teur de CPU au socket LGA 1155/1156.

Français

92

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

2.3  Installation des modules m émoire [DIMM]

La carte mère

Fatal1ty Z68 Professional Gen3 Series

 dispose de quatre emplace-

ments DIMM DDR3 (Double Data Rate 3) de 240-broches, et supporte la Techno-

logie de Mémoire à Canal Double. Pour effectuer une con

fi

 guration à canal double,

vous devez toujours installer des paires de DIMM DDR3 identiques (de la même

marque, de la même vitesse, de la même taille et du même type de puce) dans les

slots de même couleur. En d’autres termes, vous devez installer une paire de DIMM

DDR3 identiques dans le Canal Double A (DDR3_A1 et DDR3_B1; slots rouge; voir

p.4 No. 4) ou une paire de DIMM DDR3 identiques dans le Canal Double B (DDR3_

A2 et DDR3_B2; slots noir; voir p.4 No. 5), de façon à ce que la Technologie de

Mémoire à Canal Double puisse être activée. Cette carte vous permet également

d’installer quatre modules DIMM DDR3 pour la con

fi

 guration à canal double. Cette

carte mère vous permet également d’installer quatre modules DIMM DDR3 pour

une con

fi

 guration double canal; veuillez installer les mêmes modules DIMM DDR3

dans les quatre emplacements. Vous pouvez vous reporter au Tableau de con

fi

 gu-

ration mémoire double canal ci-dessous.

Con

fi

 gurations de Mémoire à Canal Double

 DDR3_A1

DDR3_A2

DDR3_B1

  DDR3_B2

 (Slot rouge)  (Slot noir)

(Slot rouge)    (Slot noir)

(1)

 Occupé               -

Occupé

  -

(2)

-

Occupé

-

  Occupé

(3)*

 Occupé

Occupé

Occupé

  Occupé

*  Pour la con

fi

 guration (3), veuillez installer des DIMM DDR3 identiques dans les

    quatre emplacements.

1.  Si vous voulez installer deux modules de mémoire, pour une

compatibilité et une

fi

 abilité optimales, il est recommandé de les

installer dans des emplacements de la même couleur. En d’autres

termes, installez-les soit dans les emplacements rouge (DDR3_

A1 et DDR3_B1), soit dans les emplacements noir (DDR3_A2 et

DDR3_B2).

2.  Si un seul module mémoire ou trois modules mémoire sont installés

dans les slots DIMM DDR3 sur cette carte mère, il sera impossible

d’activer la Technologie de Mémoire à Canal Double.

3.  Si une paire de modules mémoire N’est PAS installée dans le

même “Canal Double”, par exemple, installer une paire de modules

mémoire dans le DDR3_A1 et le DDR3_A2, il sera impossible

d’activer la Technologie de Mémoire à Canal Double.

4.  Il n’est pas permis d’installer de la DDR ou DDR2 sur le slot DDR3;

la carte mère et les DIMM pourraient être endommagés.

Français

93

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Installation d’un module DIMM

Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de

retirer des modules DIMM ou les composants du système.

Etape 1.  Déverrouillez un connecteur DIMM en poussant les taquets de maintien

vers

l’extérieur.

Etape 2.   Alignez le module DIMM sur son emplacement en faisant correspondre

  les encoches du module DIMM aux trous du connecteur.

Le module DIMM s’insère uniquement dans un seul sens. Si vous

forcez le module DIMM dans son emplacement avec une mauvaise

orientation cela provoquera des dommages irrémédiables à la carte

mère et au module DIMM.

Etape 3.   Insérez fermement le module DIMM dans son emplacement jusqu’à

  ce que les clips de maintien situés aux deux extrémités se ferment

  complètement et que le module DIMM soit inséré correctement.

5.  Il est possible que certains modules DIMM DDR3 de 1 Go double

face à 16 puces ne fonctionnent pas sur cette carte mère. Il n’est

pas recommandé d’installer ce type de modules sur cette carte

mère.

Français

notch

break

notch

break

94

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Installation d’une carte d’extension

Etape 1.  Avant d’installer les cartes d’extension, veuillez vous assurer de bien

  avoir coupé l’alimentation ou d’avoir débranché le cordon d’alimentation.

  Veuillez lire la documentation des cartes d’extension et effectuer les

  réglages matériels nécessaires pour les cartes avant de débuter

l’installation.

Etape 2.   Retirez l’équerre correspondant au connecteur que vous voulez utiliser.

  Gardez la vis pour un usage ultérieur.

Etape 3.   Alignez la carte sur le connecteur et appuyez fermement jusqu’à l’insertion

1.

En mode de carte VGA unique, il est recommandé d’installer une

carte graphique PCI Express x16 dans la fente PCIE2.

2.

En mode CrossFireX

TM

 ou SLI

TM

, installez une carte graphique PCI

Express x16 dans les fentes PCIE2 et PCIE4. Par conséquent, ces

deux fentes fonctionneront avec une largeur de bande x8.

3.

En mode CrossFireX

TM

 trois voies, installez les cartes graphiques PCI

Express x16 dans les fentes PCIE2, PCIE4 et PCIE5. Par conséquent,

la fentes PCIE2  et PCIE4 fonctionnera avec une largeur de bande x8

tandis que les fente PCIE5 fonctionneront avec une largeur de bande x4.

4.

Reliez un ventilateur de châssis au connecteur pour ventilateur

de châssis de la carte mère (CHA_FAN1, CHA_FAN2 ou

CHA_FAN3) lorsque vous utilisez plusieurs cartes graphiques a

fi

 n

d’obtenir un meilleur environnement thermique.

5.

Pour lancer PCI Express à la vitesse Gen 3, veuillez installer le CPU Ivy

Bridge qui supporte PCI Express Gen3. Si vous installez le CPU Sandy

Bridge, PCI Express ne fonctionnera qu’à la vitesse de PCI Express Gen

2.

2.4  Slot d’extension (Slots PCI et Slots PCI Express)

Il y a 2 ports PCI et 5 ports PCI Express sur la carte mère

Fatal1ty Z68 Profes-

sional Gen3 Series

.

Slots PCI:

  Les slots PCI sont utilisés pour installer des cartes d’extension dotées

  d’une  interface PCI 32 bits.

Slots PCIE:

Le PCIE1 / PCIE3 (slot PCIE x1; noir) sert aux cartes PCI Express avec

les cartes de largeur x1 voie, comme la carte Gigabit LAN, la carte

SATA2.

Le PCIE2 / PCIE4 (slot PCIE x16; rouge) sert aux cartes graphiques PCI

Express de largeur x16 voies, ou sert à installer des cartes graphiques

PCI Express pour prendre en charge la fonction CrossFireX

TM

 ou SLI

TM

.

Le PCIE5 (slot PCIE x16; rouge) sert aux cartes graphiques PCI Ex-

press de largeur x4 voies, ou sert à installer des cartes graphiques PCI

Express pour prendre en charge la fonction CrossFireX

TM

 trois voies.

Français

95

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

2.5  Mode d’emploi pour SLI

TM

 et Quad SLI

TM

Cette carte mère prend en charge les technologies NVIDIA

®

 SLI

TM

 et Quad SLI

TM

(Interface de lien extensible) qui vous permettront d’installer jusqu’à deux cartes

graphiques PCI Express x16 identiques. En général, la technologie NVIDIA

®

 SLI

TM

prend en charge Windows

®

 7 / 7 64 octets / Vista

TM

 / Vista

TM

 64 octets / XP / XP 64

octets. Les technologies NVIDIA

®

 Quad SLI

TM

 prennent en charge Windows

®

 7 / 7

64 octets / Vista

TM

 / Vista

TM

 64 octets uniquement. Veuillez suivre les instructions

d’installation de la page 21 pour plus de détails.

2.6  Mode d’emploi pour CrossFireX

TM

, CrossFireX

TM

 3-voies et

       Quad CrossFireX

TM

Cette carte mère prend en charge CrossFireX

TM

, CrossFireX

TM

 3-voies et Quad

CrossFireX

TM

. La technologie CrossFireX

TM

 offre le moyen le plus avantageux de

combiner divers dispositifs de traitement graphique performants (GPU) dans un seul

PC. Combinez une gamme de modes d’exploitation différents avec des logiciels

intelligents et des mécanismes d’interconnexion innovants. CrossFireX

TM

 permet

d’obtenir le niveau de performance le plus haut possible et une haute qualité d’image

pour les applications 3D. En général, CrossFireX

TM

 est pris en charge par Windows

®

XP avec le Pack de service 2 / Vista

TM

 / 7. CrossFireX

TM

 3-voies et Quad CrossFi-

reX

TM

 est pris en charge par Windows

®

 Vista

TM

 / 7 uniquement. Veuillez consulter le

site d’AMD pour les mises à jour de driver ATI

TM

 CrossFireX

TM

. Veuillez suivre les

instructions d’installation de la page 24 pour plus de détails.

Français

  complète de la carte dans son emplacement.

Etape 4.   Fixez la carte sur le châssis à l’aide d’une vis.

Étape 5.  Attachez la carte au châssis en utilisant les vis.

Etape 6.  Refermez le couvercle du système.

96

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

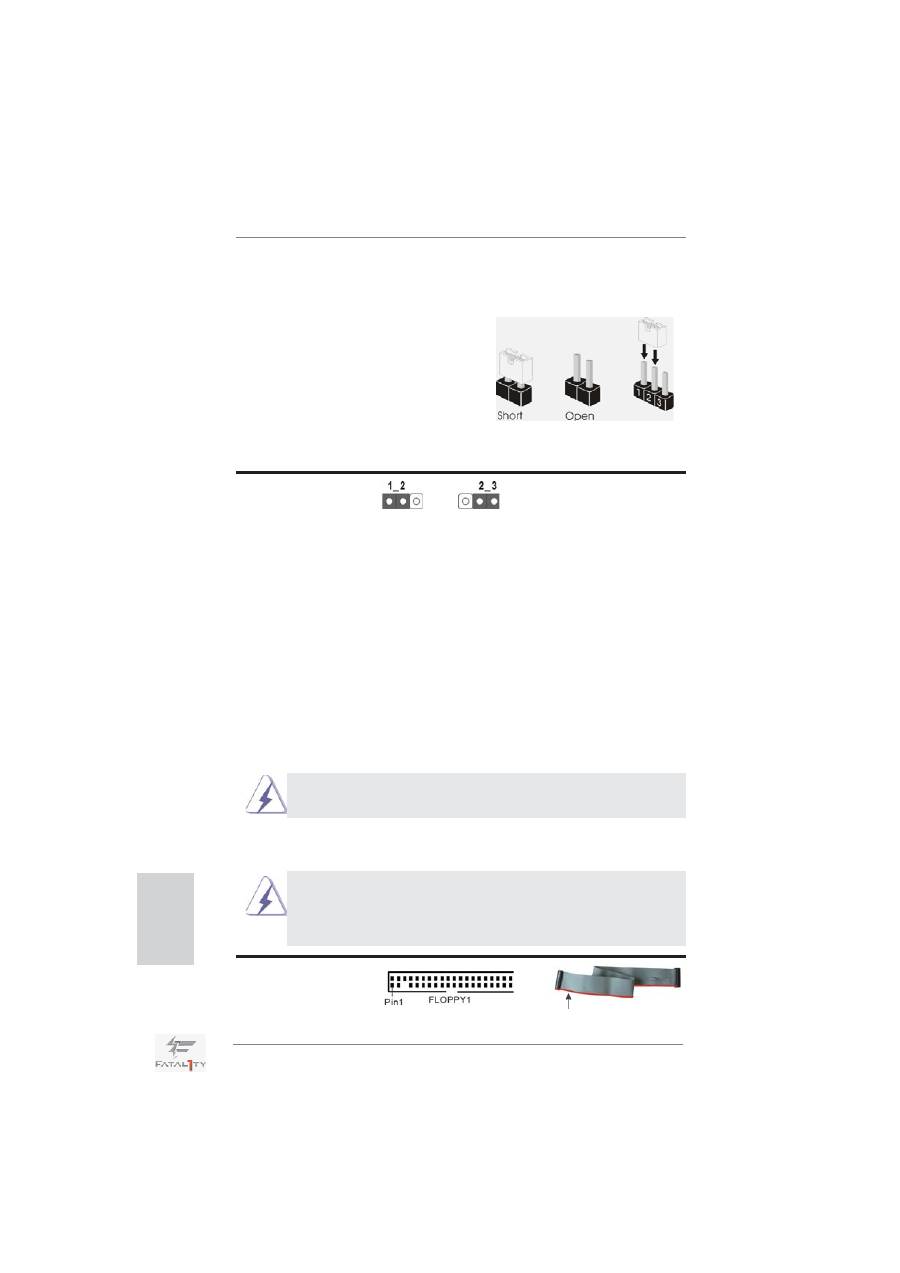

2.7  Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont  « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le

cavalier

  Description

Effacer la CMOS

(CLRCMOS1)

(voir  p.4

fi

 g. 25)

Remarque :   CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la con

fi

 guration  originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le pro

fi

 l

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Effacer la

CMOS

Paramètres

par défaut

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

le côté avec

fi

 l rouge côté

Broche1

2.8 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteur du lecteur

de disquette

(FLOPPY1  br. 33)

(voir  p.4  No. 31)

Français

97

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

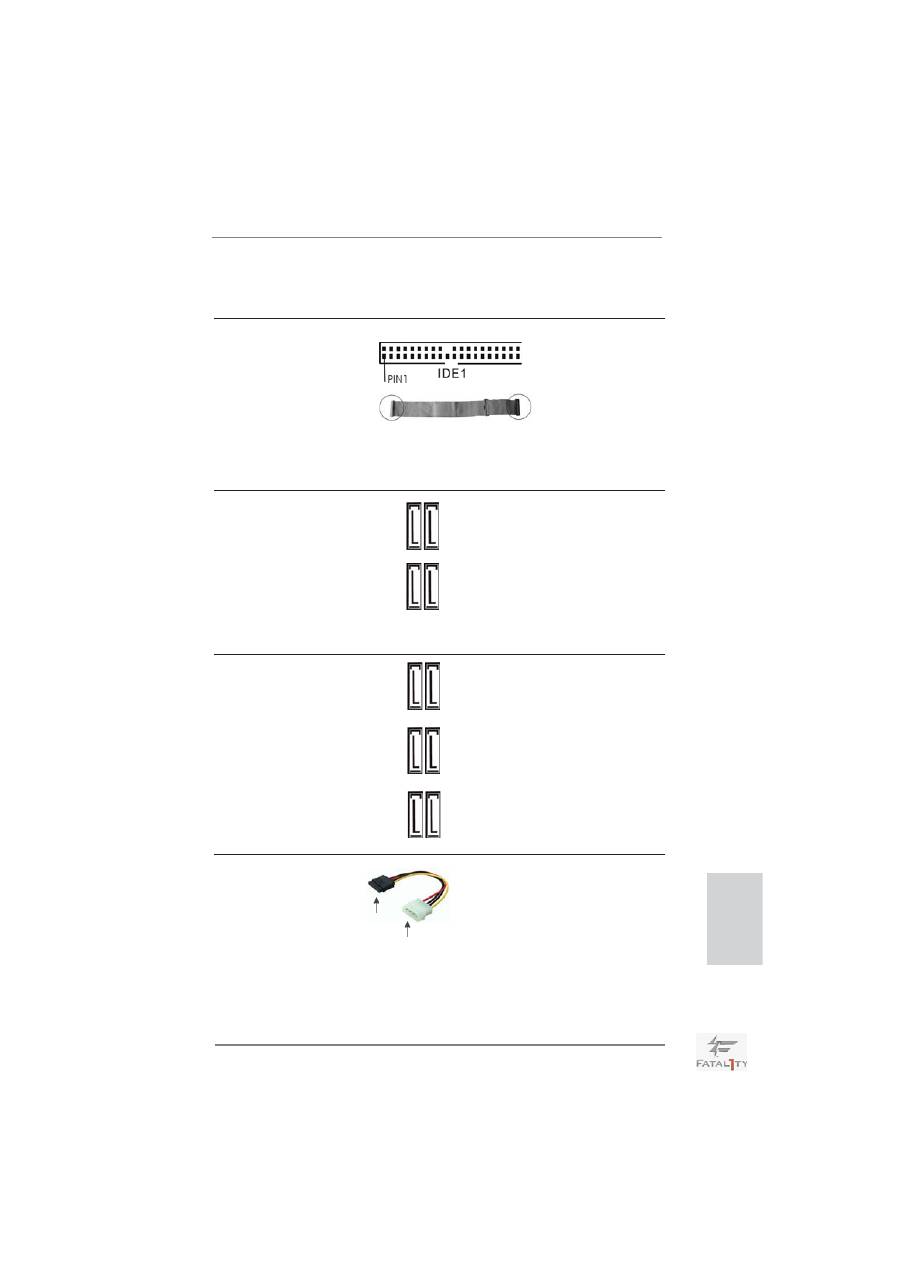

Connecteurs Série ATAII

Ces quatre connecteurs Série

(SATA2_2_3: voir  p.4  No. 13)

ATAII (SATAII) prennent en

(SATA2_4_5: voir  p.4  No. 12)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATAII

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3

Ces six connecteurs Série

(SATA3_0_1: voir  p.4  No. 14)

ATA3 (SATA3) prennent en

(SATA3_A1_A2: voir  p.4  No. 15)

charge les câbles SATA pour

(SATA3_A3_A4: voir  p.4  No. 16)

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

Note:  Assurez-vous que le côté avec

fi

 l rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Français

Connecteur IDE primaire (noir)

(IDE1  br. 39, voir  p.4  No. 8)

 connecteur bleu

 connecteur noir

                 vers la carte mère

 vers le disque dur

        Câble ATA 66/100/133  80 conducteurs

Note:  Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique

pour les détails.

SA

TA2_2_3     SA

TA2_4_5

SA

TA3_A3_A4    SA

TA3_A1_A2  SA

TA3_0_1

Cordon d’alimentation

Veuillez connecter l’extrémité

Série ATA (SATA)

noire du cordon d’alimentation

(en option)

SATA sur le connecteur

d’alimentation sur chaque unité.

Connectez ensuite l’extrémité

blanche du cordon

d’alimentation SATA sur le

connecteur d’alimentation de

l’unité d’alimentation électrique.

c o n n e c t e r   à

l’unité

d’alimentation

électrique

connecter au connec-

teur

d’alimentation du

disque

dur SATA

98

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

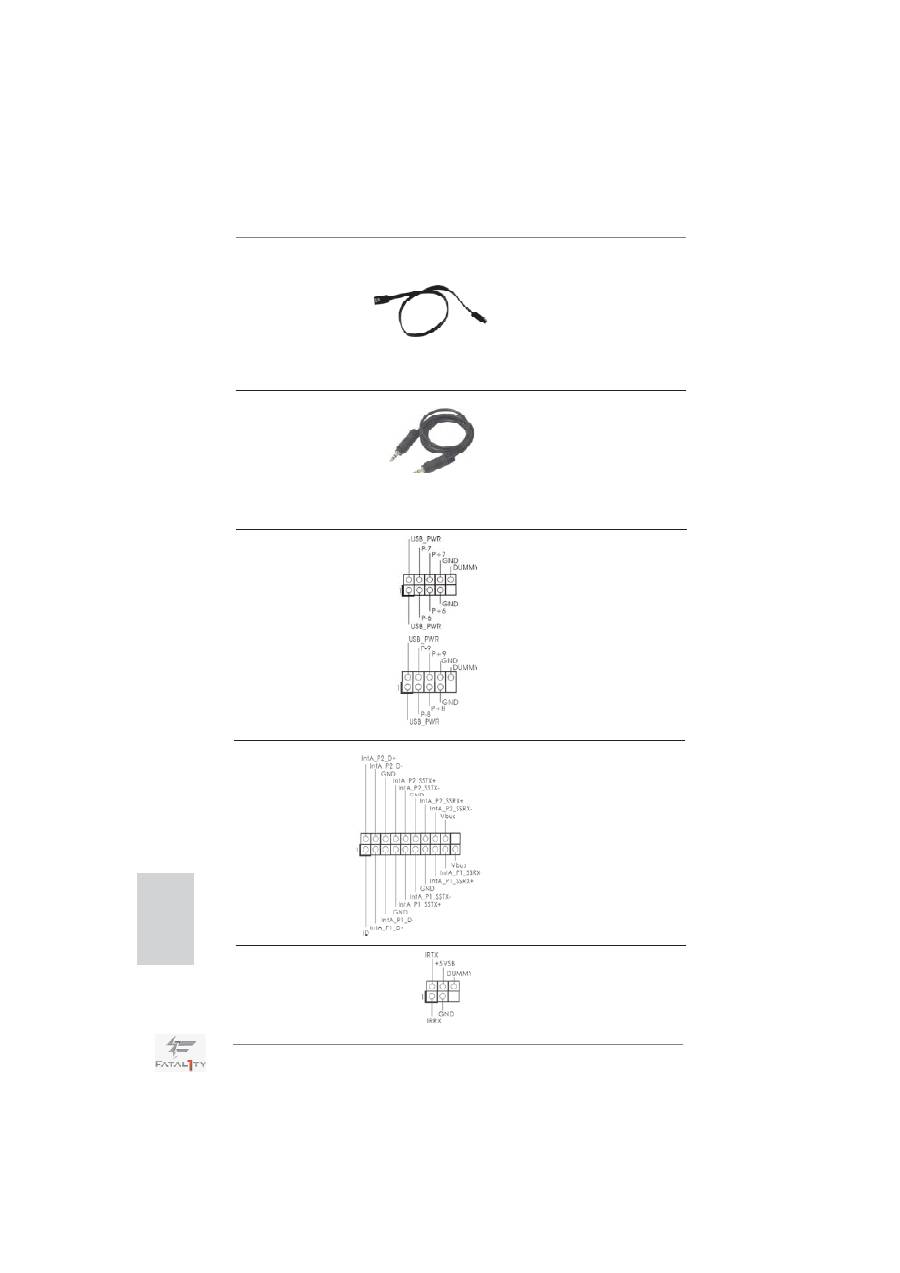

En-tête USB 2.0

A côté des quatre ports

(USB6_7 br.9)

USB 2.0 par défaut sur le

(voir  p.4  No. 28)

panneau E/S, il y a deux

embases USB 2.0 sur cette

carte mère. Chaque embase

USB 2.0 peut prendre en

(USB8_9 br.9)

charge 2 ports USB 2.0.

(voir  p.4  No. 27)

En-tête USB 3.0

En plus des quatre ports

(USB3_4_5 br.19)

USB 3.0 par défaut sur le

(voir  p.4  No. 9)

panneau E/S, il y a une barrette

USB 3.0 sur la carte mère.

Cette barrette USB 3.0 peut

prendre en charge deux ports

 USB

3.0.

Câble audio 3,5mm

L’une des extrémités du câble

(en option)

audio 3,5mm peut être

branchée sur des appareils

audio portatifs comme un

lecteur MP3 ou un téléphone

portable, ou le port Entrée Ligne

de votre PC.

Câble de données

Toute cote du cable de data

Série ATA (SATA)

SATA peut etre connecte au

(en option)

disque dur SATA / SATAII /

SATA3 ou au connecteur

SATAII / SATA3 sur la carte

 mere.

En-tête du module infrarouge

Cet en-tête supporte un module

(IR1  br.5)

infrarouge optionnel de

(voir  p.4  No. 33)

transfert et de réception sans

fi

 l.

Français

99

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Connecteur audio panneau

C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.4  No. 34)

qui permet le branchement et

le contrôle commodes de

 périphériques

audio.

1. L’audio à haute dé

fi

 nition (HDA) prend en charge la détection de

fi

 che,

    mais le

fi

 l de panneau sur le châssis doit prendre en charge le HDA pour

    fonctionner correctement. Veuillez suivre les instructions dans notre

    manuel et le manuel de châssis a

fi

 n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

    du panneau avant conformément à la procédure ci-dessous :

    A. Connectez Mic_IN (MIC) à MIC2_L.

    B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

    C. Connectez Ground (GND) à Ground (GND).

    D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

         n’avez pas besoin de les connecter pour le panneau audio AC’97.

    E. Pour activer le micro avant.

    Pour les systèmes d’exploitation Windows

®

 XP / XP 64 bits :

    Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

    cliquez sur “FrontMic” (Micro avant).

    Pour les systèmes d’exploitation Windows

®

 7 / 7 64 bits / Vista

TM

 /

    Vista

TM

 64 bits :

    Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

    Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système

Cet en-tête permet d’utiliser

(PANEL1  br.9)

plusieurs fonctions du

(voir  p.4  No. 21)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

Français

CD1

Connecteurs audio internes

Ils vous permettent de gérer

(CD1  br. 4)

des entrées audio à partir de

(CD1: voir  p.4  No. 38)

sources stéréo comme un

CD-ROM, DVD-ROM, un tuner

TV ou une carte MPEG.

100

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

En-tête du haut-parleur

Veuillez connecter le

de châssis

haut-parleur de châssis sur

(SPEAKER1 br. 4)

 cet

en-tête.

(voir  p.4  No. 19)

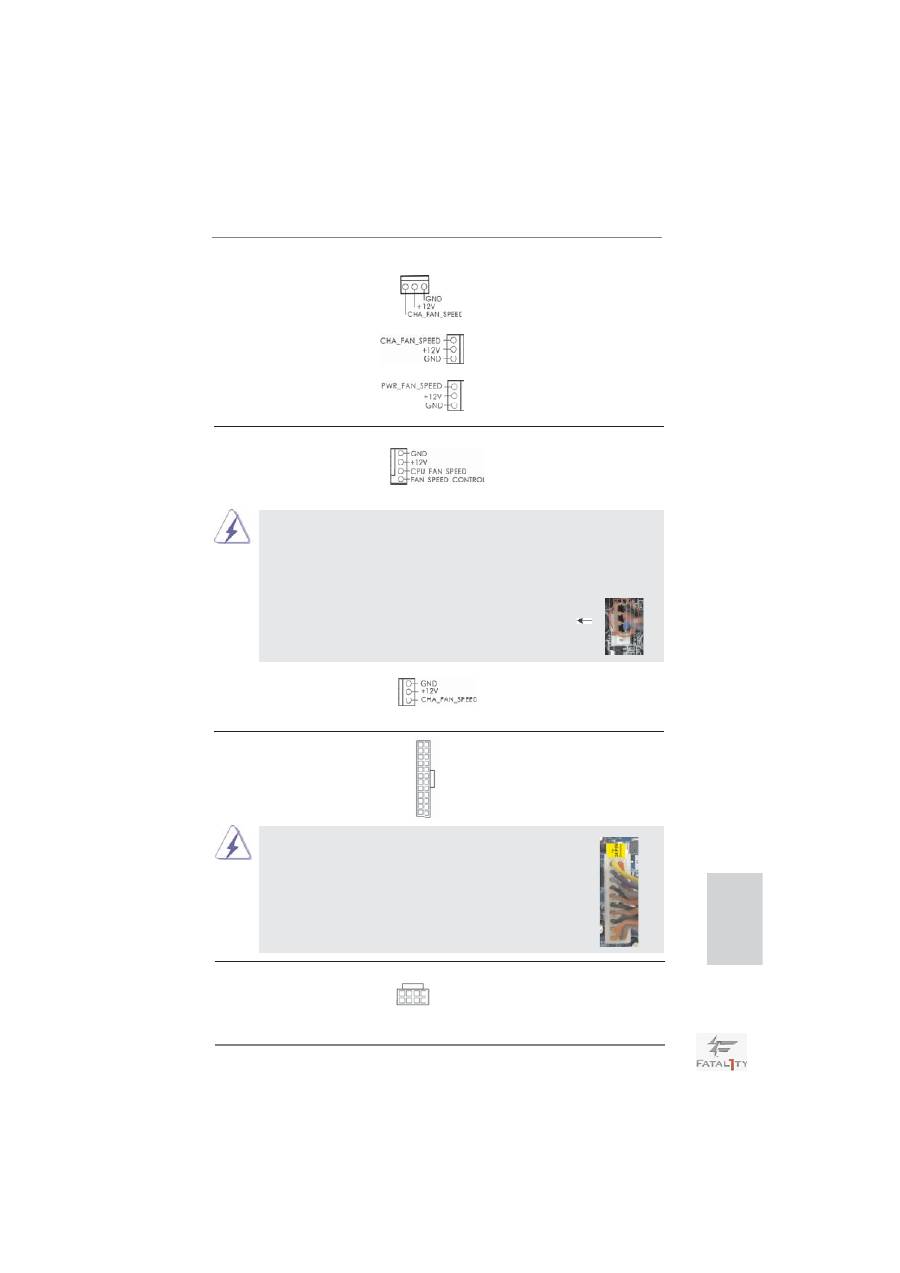

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 4)

(voir  p.4  No. 22)

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.4  Nr. 20)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez con

fi

 gurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, véri

fi

 ez

bien à faire correspondre les

fi

 ls et les broches.

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le

fi

 l noir à la broche de terre. La

Français

101

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

Connecteur ATX 12V

Veuillez connecter une unité

(ATX12V1  br.8)

d’alimentation électrique ATX

(voir  p.4  No. 1)

12V sur ce connecteur.

En-tête d’alimentation ATX

Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir  p.4  No. 7)

 tête.

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

Connecteur du ventilateur

Veuillez connecter le câble de

de l’UC

ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le

fi

 l

(voir  p.4  No. 3)

noir sur la broche de terre.

(CHA_FAN2 br. 3)

(voir  p.4  No. 23)

(CHA_FAN3 br. 3)

(voir  p.4  No. 6)

(PWR_FAN1 br. 3)

(voir  p.4  No. 42)

12

 1

24

13

12

 1

24

13

8                  5

4                  1

(CPU_FAN2 br. 3)

(voir  p.4  No. 2)

Français

1

2

3

4

vitesse des ventilateurs CHA_

FAN1/2/3 peut être réglée avec

UEFI ou AXTU.

102

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Connecteur HDMI_SPDIF

Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir  p.4  No. 32)

SPDIF vers la carte VGA HDMI,

et permettant au système

de se connecter au un

téléviseur numérique HDMI /un

projecteur / un périphérique

LCD. Veuillez brancher le

connecteur HDMI_SPDIF de la

carte VGA HDMI sur ce

 connecteur.

En-tête de port COM

Cette en-tête de port COM est

(COM1  br.9)

utilisée pour prendre en charge

(voir  p.4  No. 29)

un module de port COM.

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser

l’alimentation des 4 broches ATX, branchez votre alimentation

avec la broche 1 et la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

8

        5

4

        1

Header de IEEE 1394

Sauf un port de default IEEE

(FRONT_1394 br. 9)

1394 sur le panel I/O, il y a un

(voir p.4 No. 24)

header de IEEE1394

(FRONT_1394) sur cette carte

mere. Le header de IEEE 1394

peut supporter un port de IEEE

 1394.

Français

103

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Le Guide d'installation du Support arrière USB 3.0

Assemblez le câble USB 3.0 et le

support arrière USB 3.0.

Dévissez les deux vis du panneau

avant USB 3.0.

Placez le support arrière USB 3.0

dans le châssis.

Vissez les deux vis dans le support

arrière USB 3.0.

Étape

3

Étape

4

Étape

2

Étape

1

Le Guide d’installation du panneau USB 3.0 frontal

Installez le panneau USB 3.0 frontal

dans la baie de disque 2,5” du châssis.

Etape

3

Etape

4

Le panneau USB 3.0 frontal peut maintenant

être utilisé.

Branchez le câble USB 3.0 dans le

connecteur USB 3.0 (USB3_4_5) de la

carte mère.

Etape

5

Etape

6

Vissez le panneau USB 3.0 frontal dans la

baie de disque avec les six vis de châssis.

Préparez le panneau USB 3.0 frontal

fourni, quatre vis HDD et six vis de châssis.

Etape

1

Etape

2

Vissez le HDD/SSD 2,5” sur le panneau

USB 3.0. frontal avec les quatre vis HDD.

Français

104

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

2.9  Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-

tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-

mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,

ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

(PWRBTN)

(voir  p.4  No. 26)

L’interrupteur d’effacement de

CMOS est un interrupteur rapide

qui permet à l’utilisateur d’effacer

rapidement les valeurs du CMOS.

Interrupteur de réinitialisation

(RSTBTN)

(voir  p.4  No. 18)

Interrupteur d’effacement de CMOS

(CLRCBTN)

(voir  p.5  No. 17)

L’interrupteur d’alimentation est

un interrupteur rapide, qui permet

à l’utilisateur d’allumer/éteindre

rapidement le système.

L’interrupteur de réinitialisation

est un interrupteur rapide, qui

permet à l’utilisateur de

réinitialiser rapidement le

système.

Power

Reset

Français

105

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

2.13.1  Installation de Windows

®

 XP / XP 64-bit sans

            fonctions RAID

Si vous voulez installer Windows

®

 XP / XP 64-bit sur vos disques durs SATA / SA-

TAII / SATA3 sans les fonctions RAID, veuillez suivre la procédure ci-dessous.

2.13  Installation de Windows

®

 7 / 7 64-bit / Vista

TM

 /

         Vista

TM

 64-bit / XP / XP 64-bit sans fonctions RAID

Si vous voulez installer Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bits / XP / XP 64-

bit sur vos disques durs SATA / SATAII / SATA3 sans les fonctions RAID, veuillez

suivre les procédures ci-dessous, en fonction de l’OS que vous installez.

2.11  Guide d’installation des pilotes

Pour installer les pilotes sur votre système, veuillez d’abord insérer le CD dans

votre lecteur optique. Puis, les pilotes compatibles avec votre système peuvent être

détectés automatiquement et sont listés sur la page du pilote du CD. Veuillez suivre

l’ordre de haut en bas sur le côté pour installer les pilotes requis. En conséquence,

les pilotes que vous installez peuvent fonctionner correctement.

2.12  Installation de Windows

®

 7 / 7 64-bit / Vista

TM

 /

         Vista

TM

 64-bit / XP / XP 64-bit avec fonctions RAID

Si vous souhaitez installer Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit / XP / XP

64-bit OS sur votre lecteur de disque dur SATA / SATAII / SATA3 avec les fonctions

RAID, veuillez vous référer au document de l’étape suivante sur le CD de support

pour connaître la procédure détaillée:

..\ RAID Installation Guide (Guide d’installation RAID)

Utilisation des disques durs SATA / SATAII / SATA3 sans NCQ fonctions

2.10  LED de débogage

La LED de débogage intégrée sert à fournir des informations de code, ce qui rend le

dépannage encore plus facile. Veuillez consulter les diagrammes des pages 41, 42,

43 et 44 pour la lecture des codes LED de débogage.

ETAPE 1 : Con

fi

 gurez le UEFI.

A. Accédez à UEFI SETUP UTILITY (Utilitaire de con

fi

 guration UEFI)

→

écran

     Avancé

→

Con

fi

 guration Storage.

B. Réglez «SATA Mode « sur [IDE]. (Pour SATA3_0, SATA3_1 et SATA2_2 à

    SATA2_5.)

    Réglez «SATA3 Mode « sur [IDE]. (Pour SATA3_A1 à SATA3_A4.)

Français

106

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

2.13.2   Installation de Windows

®

 7 / 7 64-bit / Vista

TM

 /

Vista

TM

 64-bit sans fonctions RAID

Si vous voulez installer Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit sur vos

disques durs SATA / SATAII / SATA3 sans les fonctions RAID, veuillez suivre la

procédure ci-dessous.

ETAPE 2 : Installez le système d’exploitation Windows

®

 XP / XP 64 bits

  sur votre système.

ETAPE 1 : Con

fi

 gurez le UEFI.

A. Accédez à UEFI SETUP UTILITY (Utilitaire de con

fi

 guration UEFI)

→

écran

     Avancé

→

Con

fi

 guration Storage.

B. Réglez «SATA Mode « sur [IDE]. (Pour SATA3_0, SATA3_1 et SATA2_2 à

    SATA2_5.)

    Réglez «SATA3 Mode « sur [IDE]. (Pour SATA3_A1 à SATA3_A4.)

ETAPE 2: Installer le système d’exploitation Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit sur votre système.

ETAPE 1 : Con

fi

 gurez le UEFI.

A. Accédez à UEFI SETUP UTILITY (Utilitaire de con

fi

 guration UEFI)

→

écran

     Avancé

→

Con

fi

 guration Storage.

B. Réglez «SATA Mode « sur [AHCI]. (Pour SATA3_0, SATA3_1 et SATA2_2 à

    SATA2_5.)

    Réglez «SATA3 Mode « sur [AHCI]. (Pour SATA3_A1 à SATA3_A4.)

ETAPE 2: Installer le système d’exploitation Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit sur votre système.

Utilisation des disques durs SATA / SATAII / SATA3 avec NCQ fonctions

Utilisation des disques durs SATA / SATAII / SATA3 sans NCQ fonctions

Français
