ASRock Fatal1ty Z68 Professional Gen3: 2. Installation

60

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

2. Installation

Sicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das

Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.

1.  Trennen Sie das System vom Stromnetz, bevor Sie eine ystemkomponente

berühren, da es sonst zu schweren Schäden am Motherboard oder den son-

stigen internen, bzw. externen omponenten kommen kann.

2.  Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das Mother-

board NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran,

immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall

zu berühren, bevor Sie mit Systemkomponenten hantieren.

3.  Halten Sie Komponenten immer an den Rändern und vermeiden Sie Berüh-

rungen mit den ICs.

4.  Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine antistatische

Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde.

5.  Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse

befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann

sonst beschädigt werden.

2.1  CPU Installation

Für die Installation des Intel 1155-Pin CPU

führen Sie bitte die folgenden Schritte durch.

1155-Pin Sockel Übersicht

(Ladeplatte)

(Kontaktreihe)

(Sockel)

Bevor Sie die 1155-Pin CPU in den Sockel sitzen, prüfen Sie bitte,

ob die CPU-Ober

fl

 äche sauber ist und keine der Kontakte verbogen

sind. Setzen Sie die CPU nicht mit Gewalt in den Sockel, dies kann

die CPU schwer beschädigen.

Deutsch

61

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

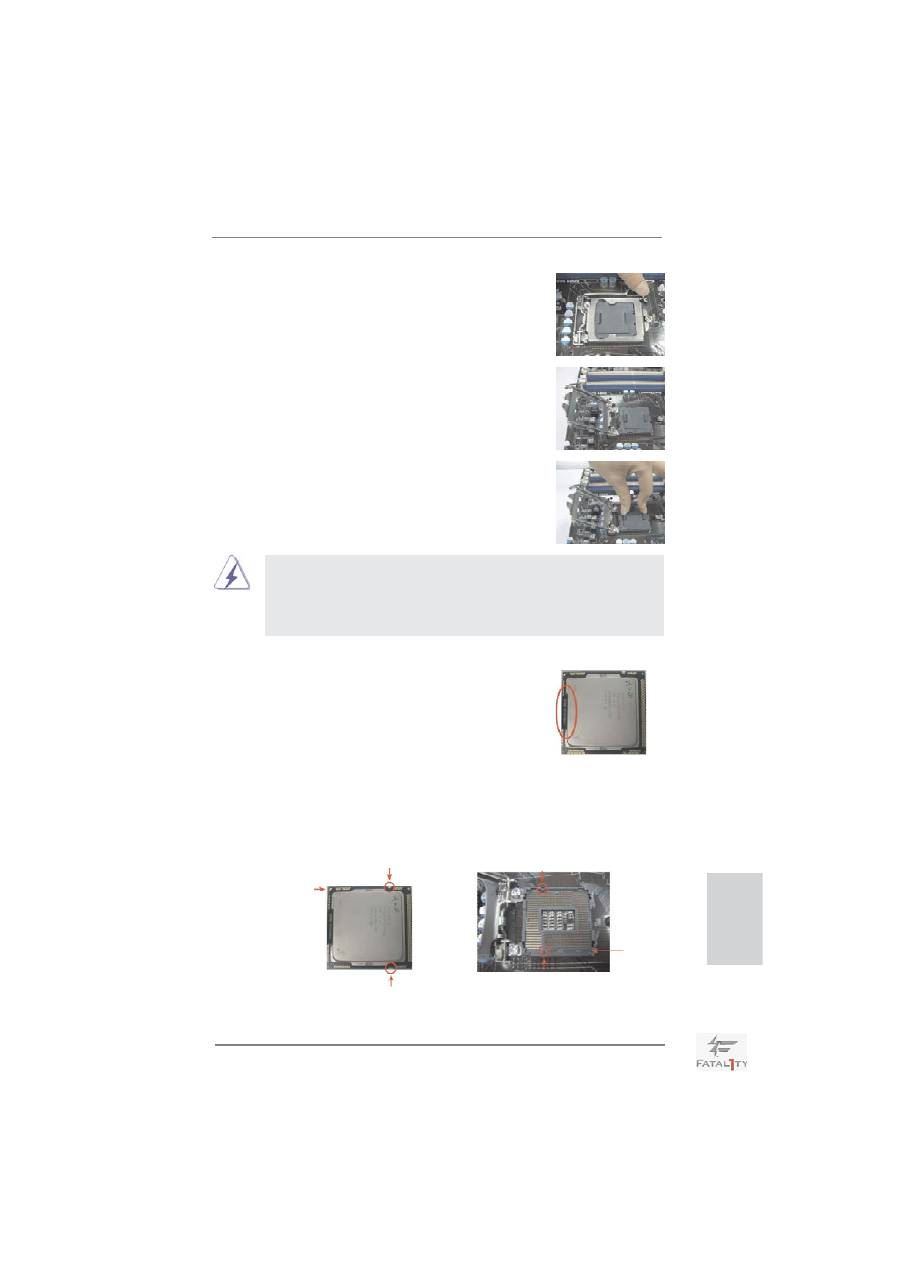

Schritt 1.  Öffnen Sie den Sockel:

Schritt 1-1.  Öffnen Sie den Hebel, indem

Sie ihn nach unten drücken und

aushaken.

Schritt 1-2.  Drehen Sie den Ladehebel, bis

er in geöffneter Position steht,

ca. 135 Grad.

Schritt 1-3.  Drehen Sie die Ladeplatte, bis

sie in geöffneter Position steht,

ca. 100 Grad.

Schritt 2.  PnP-Kappe entfernen (Pick and Place-Kappe).

1. Verwenden Sie beim Entfernen die Kappenlasche und vermeiden

    Sie ein Abreißen der PnP-Kappe.

2. Diese Kappe muss angebracht werden, falls Sie das Motherboard

    zur Reparatur bringen.

Schritt 3.  1155-Pin CPU einstecken:

Schritt 3-1.  Halten Sie die CPU an den mit

schwarzen Linien gekennzeich-

neten Seiten.

Schritt 3-2.  Halten Sie das Teil mit dem IHS

(Integrated Heat Sink – integ-

rierter Kühlkörper) nach oben.

Suchen Sie Pin 1 und die zwei

Orientierungseinkerbungen.

Schwarze  Linie

Pin1

Ausrichtungsmarkierung

Pin1

Orientierungskerbe

Orientierungskerbe

Ausrichtungsmarkierung

1155-Pin CPU

1155-Pin Sockel

Deutsch

62

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Um die CPU ordnungsgemäß einsetzen zu können, richten Sie die

zwei Orientierungskerben der CPU mit den beiden Markierungen

des Sockels aus.

Schritt 3-3.  Drücken Sie die CPU vorsichtig

in vertikaler Richtung in den

Sockel.

Schritt 3-4.  Prüfen Sie, dass die CPU

ordnungsgemäß im Sockel sitzt

und die Orientierungskerben ein-

wandfrei in den entsprechenden

Auskerbungen sitzen.

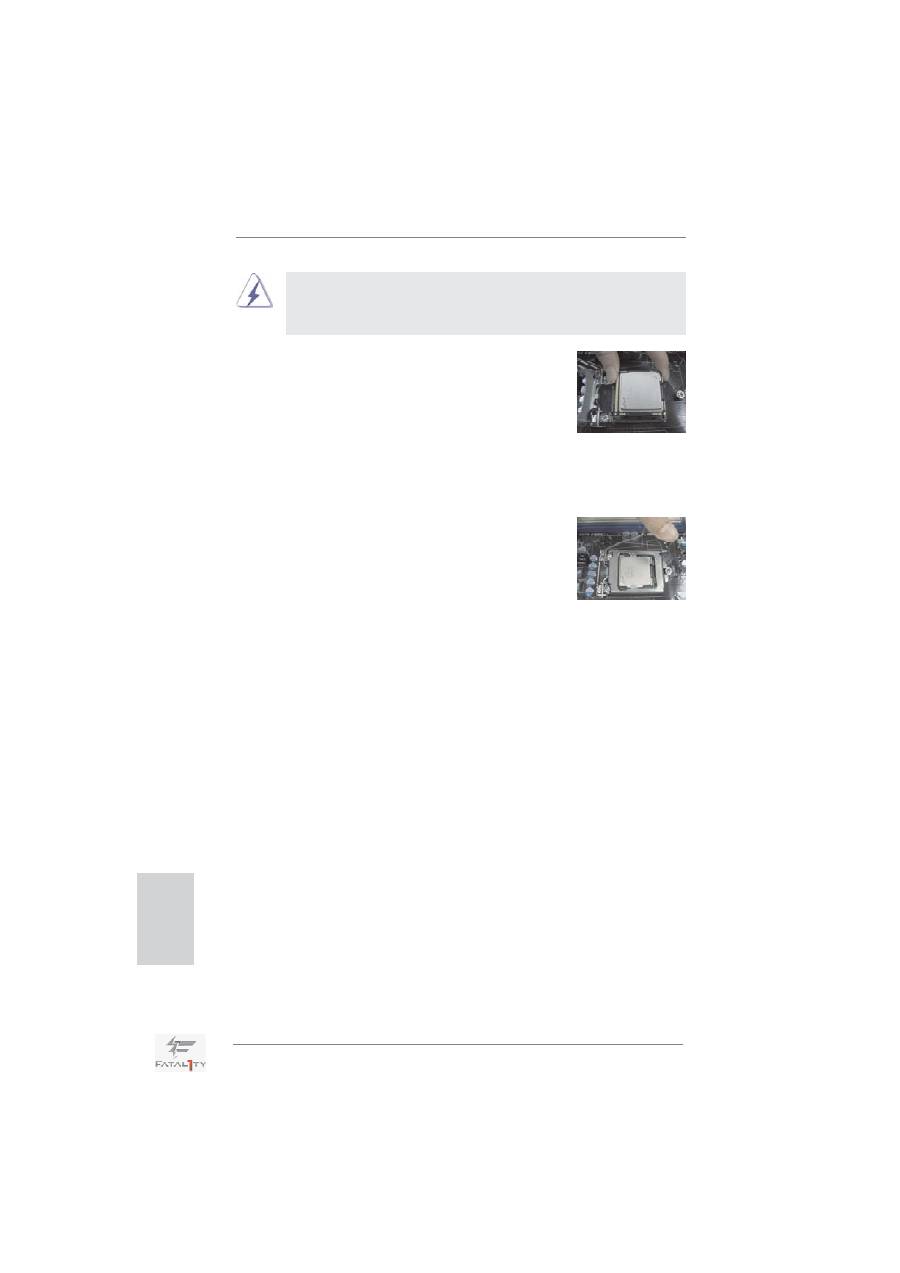

Schritt 4.  Sockel schließen:

Schritt 4-1.  Drehen Sie die Ladeplatte auf

den Kühlkörper (IHS).

Schritt 4-2.  Drücken Sie leicht auf die Lade-

platte und schließen Sie den

Ladehebel.

Schritt 4-3.  Sichern Sie Ladehebel und

Ladeplatte mithilfe des Hebelver-

schlusses.

Deutsch

63

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

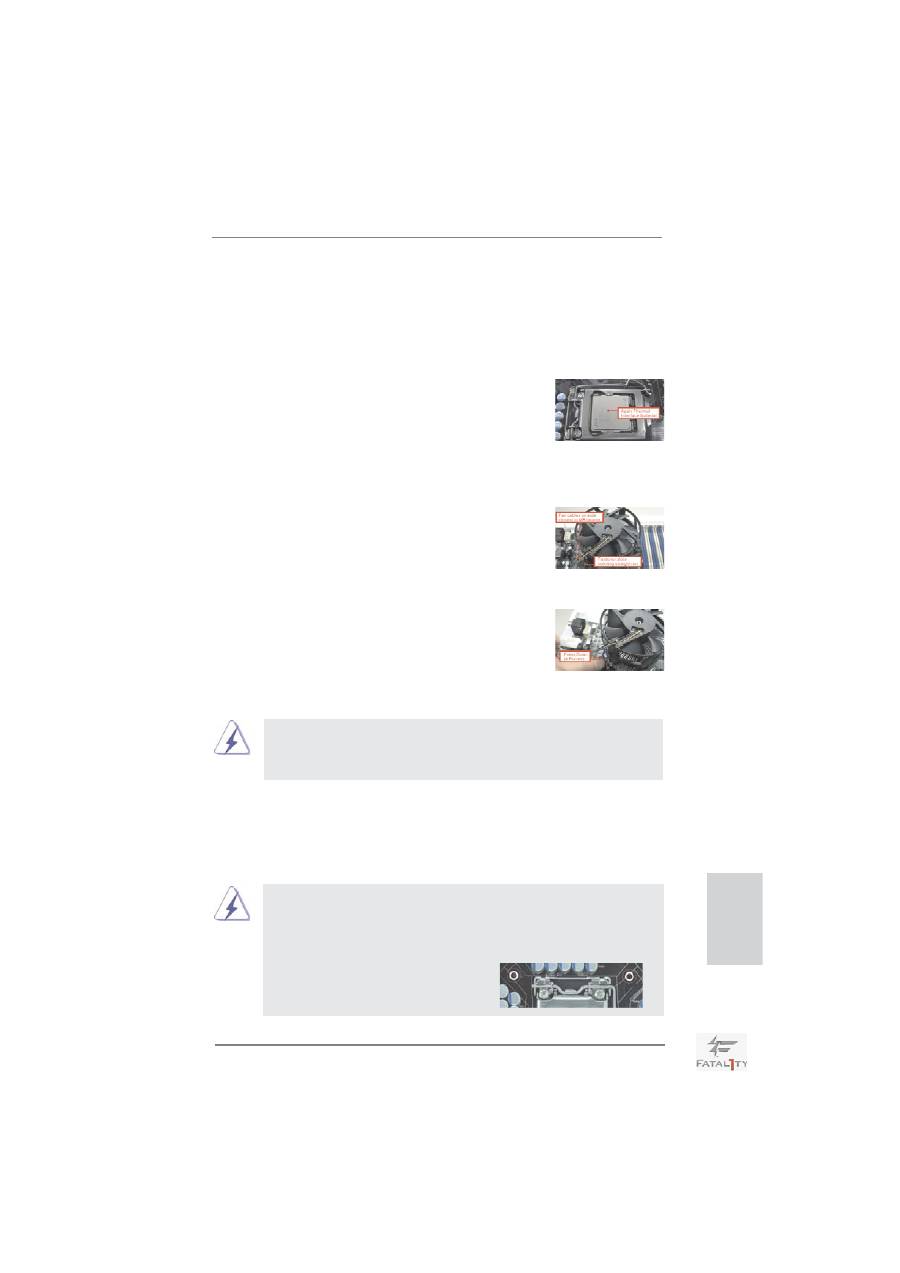

2.2  Installation des CPU-Lüfters und Kühlkörpers

Für Installationshinweise, siehe Betriebsanleitung Ihres CPU-Lüfters und Kühlkör-

pers.

Unten stehend ein Beispiel zur Installation eines Kühlkörpers für den 1155-Pin CPU.

Schritt 1.  Geben Sie Wärmeleitmaterial auf die Mitte

des IHS, auf die Sockelober

fl

 äche.

Schritt 2.  Setzen Sie den Kühlkörper auf den Sockel.

Prüfen Sie, dass die Lüfterkabel auf der Seite

am nächsten zum CPU-Lüfter-Anschluss des

Motherboards verlaufen (CPU_FAN1, siehe

Seite 4, Nr. 3).

Schritt 3.  Richten Sie Verbindungselemente und Lö-

cher im Motherboard aus.

Schritt 4.  Drehen Sie die Verbindungselemente im Uhr-

zeigersinn und drücken Sie mit dem Daumen

auf die Kappen der Elemente zum Feststel-

len. Wiederholen Sie dies mit den anderen

Verbindungselementen.

Wenn Sie die Verbindungselemente nur drücken, ohne sie im Uhr-

zeigersinn zu drehen, wird der Kühlkörper nicht ordnungsgemäß am

Motherboard befestigt.

Schritt 5.  Schließen Sie den Lüfter an den CPU-Lüfter-

anschluss des Motherboards.

Schritt 6.  Befestigen Sie überschüssiges Kabel mit

Band, um eine Störung des Lüfters oder

Kontakt mit anderen Teilen zu vermeiden.

(Tragen Sie Wärmeleitmaterial auf. )

(Lüfterkabel auf der Seite am nächsten

zum Anschluss des Motherboards)

(Schlitze der Verbindungselemente

nach außen)

(Nach unten drücken (4 Stellen))

Beachten Sie bitte, dass dieses Motherboard die Combo-Kühlerop-

tion unterstützt, die eine

fl

 exible Möglichkeit zur Aufnahme von drei

verschiedenen CPU-Kühlertypen, Socket LGA 775, LGA 1155 und

LGA 1156, bietet. Das weiße Durchgangsloch ist für den CPU-Lüfter

im Socket LGA 1155/1156 vorgesehen.

Deutsch

64

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

2.3  Installation der Speichermodule (DIMM)

Die Motherboards

Fatal1ty Z68 Professional Gen3 Series

 bieten vier 240-pol.

DDR3 (Double Data Rate 3) DIMM-Steckplätze und unterstützen die Dual-Kanal-

Speichertechnologie. Für die Dual-Kanalkon

fi

 guration dürfen Sie nur identische

(gleiche Marke, Geschwindigkeit, Größe und gleicher Chiptyp) DDR3 DIMM-Paare

in den Steckplätzen gleicher Farbe installieren. Mit anderen Worten, sie müssen

ein identisches DDR3 DIMM-Paar im Dual-Kanal A (DDR3_A1 und DDR3_B1; Rod

Steckplätze, siehe Seite 4 Nr. 4) oder ein identisches DDR3 DIMM-Paar im Dual-

Kanal B (DDR3_A2 und DDR3_B2; Schwarz Steckplätze, siehe Seite 4 Nr. 5) instal-

lieren, damit die Dual-Kanal-Speichertechnologie aktiviert werden kann. Auf diesem

Motherboard können Sie auch vier DDR3 DIMMs für eine Dual-Kanalkon

fi

 guration

installieren. Auf diesem Motherboard können Sie auch vier DDR3 DIMM-Module für

eine Dual-Kanalkon

fi

 guration installieren, wobei Sie bitte in allen vier Steckplätzen

identische DDR3 DIMM-Module installieren. Beziehen Sie sich dabei auf die nach-

stehende Kon

fi

 gurationstabelle für Dual-Kanalspeicher.

1.  Wenn Sie zwei Speichermodule installieren möchten, verwenden Sie

dazu für optimale Kompatibilität und Stabilität Steckplätze gleicher

Farbe. Installieren Sie die beiden Speichermodule also entweder in

den rod Steckplätzen (DDR3_A1 und DDR3_B1) oder den schwarz

Steckplätzen (DDR3_A2 und DDR3_B2).

2.  Wenn nur ein Speichermodul oder drei Speichermodule in den DDR3

DIMM-Steckplätzen auf diesem Motherboard installiert sind, kann es

die Dual-Kanal-Speichertechnologie nicht aktivieren.

3.  Ist ein Speichermodulpaar NICHT im gleichen “Dual-Kanal” installiert,

z.B. ein Speichermodulpaar wird in DDR3_A1 und DDR3_A2 instal-

liert, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

4.  Es ist nicht zulässig, DDR oder DDR2 in einen DDR3 Steckplatz zu

installieren; andernfalls könnten Motherboard und DIMMs beschädigt

werden.

5.   Einige doppelseitige 1 GB-DDR3-DIMMs mit 16 Chips funktionieren

möglicherweise nicht auf diesem Motherboard. Wir empfehlen, sie

nicht auf diesem Motherboard zu installieren.

Dual-Kanal-Speicherkon

fi

 gurationen

 DDR3_A1

  DDR3_A2          DDR3_B1           DDR3_B2

 (Rod)

  (Schwarz)          (Rod)

 (Schwarz)

(1)         Bestückt               -                    Bestückt

 -

(2)

-

  Bestückt                 -

 Bestückt

(3)*

 Bestückt

  Bestückt            Bestückt

 Bestückt

* Für Kon

fi

 guration (3) installieren Sie bitte identische DDR3 DIMMs in allen vier

  Steckplätzen.

Deutsch

65

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplät-

ze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum

in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am

Mainboard und am DIMM-Modul.

Schritt 3:    Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die

  Halteklammern an beiden Enden des Moduls einschnappen und das

  DIMM-Modul fest an Ort und Stelle sitzt.

Einsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder

Systemkomponenten hinzufügen oder entfernen.

Schritt 1:   Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen

drücken.

Schritt 2:    Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul

  mit der Kerbe in den Slot passt.

Deutsch

notch

break

notch

break

66

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

1. Im Einzel-VGA-Kartenmodus wird empfohlen, eine PCI

    Express x16-Gra

fi

 kkarte im PCIE2-Steckplatz zu installieren.

  2.

Im

CrossFireX

TM

-Modus oder SLI

TM

-Modus installieren Sie PCI

    Express x16-Gra

fi

 kkarten in den PCIE2- und PCIE4-Steckplätzen.

    Daher funktionieren diese zwei Steckplätze mit x8-Bandbreite.

3. Im 3-Way CrossFireX

TM

-Modus installieren Sie PCI Express x16-

    Gra

fi

 kkarten in den PCIE2-, PCIE4- und PCIE5-Steckplätzen. Daher

    funktioniert der PCIE2- und PCIE4-Steckplätz mit x8-Bandbreite, die

    PCIE5-Steckplätze aber mit x4-Bandbreite.

4. Verbinden Sie einen Gehäuselüfter mit dem Motherboard-

    Gehäuselüfteranschluss (CHA_FAN1, CHA_FAN2 oder

    CHA_FAN3), wenn Sie mehrere Gra

fi

 kkarten für eine bessere

    Wärmeumgebung verwenden.

 5. Damit PCI Express bei 3.0er-Geschwindigkeit laufen kann,

     installieren Sie bitte einen Ivy Bridge-Prozessor, der PCI

     Express 3.0 unterstützt. Wenn Sie einen Sandy Bridge-

      Prozessor installieren, läuft PCI Express nur bei 2.0er-

     Geschwindigkeit.

2.4  Erweiterungssteckplätze (PCI-Steckplätze und PCI

       Express-Steckplätze)

Es gibt einen 2 PCI-Steckplätze und 5 PCI Express-Steckplätze am

Fatal1ty Z68

Professional Gen3 Series

 Motherboard.

PCI-Slots:

  PCI-Slots werden zur Installation von Erweiterungskarten mit

dem 32bit PCI-Interface genutzt.

PCI Express-Slots

: PCIE1 / PCIE3 (PCIE x1-Steckplatz; schwarz) wird für PCI

Express-Karten mit x1 Lane-Breite-Karten verwendet, z.B.

Gigabit LAN-Karte, SATA2-Karte.

PCIE2 / PCIE4 (PCIE x16-Steckplatz; rod) wird für PCI

Express x16 Lane-Breite-Gra

fi

 kkarten oder für die Installation

von PCI Express-Gra

fi

 kkarten verwendet, um die CrossFireX

TM

 oder

SLI

TM

-Funktion zu unterstützen.

PCIE5 (PCIE x16-Steckplatz; rod) wird für PCI Express

 x4

Lane-Breite-Gra

fi

 kkarten oder für die Installation von PCI

 Express-Gra

fi

 kkarten verwendet, um die 3-Way CrossFireX

TM

-

Funktion zu unterstützen.

Einbau einer Erweiterungskarte

Schritt 1:  Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist.

Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen

Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der

 Installation

beginnen.

Schritt 2:  Entfernen Sie das Abdeckungsblech (Slotblende) von dem

Deutsch

67

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

2.5  SLI

TM

- und Quad SLI

TM

-Bedienungsanleitung

Dieses Motherboard unterstützt NVIDIA

®

 SLI

TM

- und Quad SLI

TM

- (Scalable Link

Interface) Technologie, die Ihnen die Installation von bis zu zwei identischen PCI Ex-

press x16-Gra

fi

 kkarten gestattet. Derzeit unterstützt die NVIDIA

®

 SLI

TM

-Technologie

die Betriebssysteme Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit/ XP / XP 64-Bit.

Die NVIDIA

®

 Quad SLI

TM

-Technologie unterstützt nur die Betriebssysteme Windows

®

7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit. Beachten Sie den detailliert erklärten Installa-

tionsablauf auf Seite 21.

2.6  CrossFireX

TM

-, 3-Way CrossFireX

TM

- und Quad CrossFireX

TM

-

       Bedienungsanleitung

Dieses Motherboard unterstützt die CrossFireX

TM

-, 3-Way CrossFireX

TM

- und Quad

CrossFireX

TM

-Funktion. CrossFireX

TM

-Technologie bietet die am vorteilhaftesten

zur Verfügung stehende Methode zur Kombination mehrerer leistungsstarker

Gra

fi

 kprozessoren (GPU) in einem einzelnen PC. Die Kombination einer Reihe

unterschiedlicher Betriebsmodi mit intelligentem Softwaredesign und einem in-

novativen Schaltmechanismus ermöglicht CrossFireX

TM

 die optimalste Leistung und

Bildqualität in einer 3D-Anwendung. Derzeit wird die CrossFireX

TM

-Funktion von

den Betriebssystemen Windows

®

 XP mit Service Pack 2 / Vista

TM

 / 7 unterstützt. Die

3-Way CrossFireX

TM

-und Quad CrossFireX

TM

-Funktion wird nur vom Betriebssys-

tem Windows

®

 Vista

TM

 / 7 unterstützt. Schauen Sie auf der AMD-Website nach, ob

es ATI

TM

 CrossFireX

TM

-Treiber-Updates gibt. Beachten Sie den detailliert erklärten

Installationsablauf auf Seite 24.

Deutsch

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die

Schraube für den Einbau der Karte.

Schritt 3:  Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schritt 4:   Befestigen Sie die Karte mit der Schraube aus Schritt 2.

Schritt 5:  Befestigen Sie die Karte mit Schrauben am Gehäuse.

Schritt 6:   Bringen Sie die Systemabdeckung wieder an.

68

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

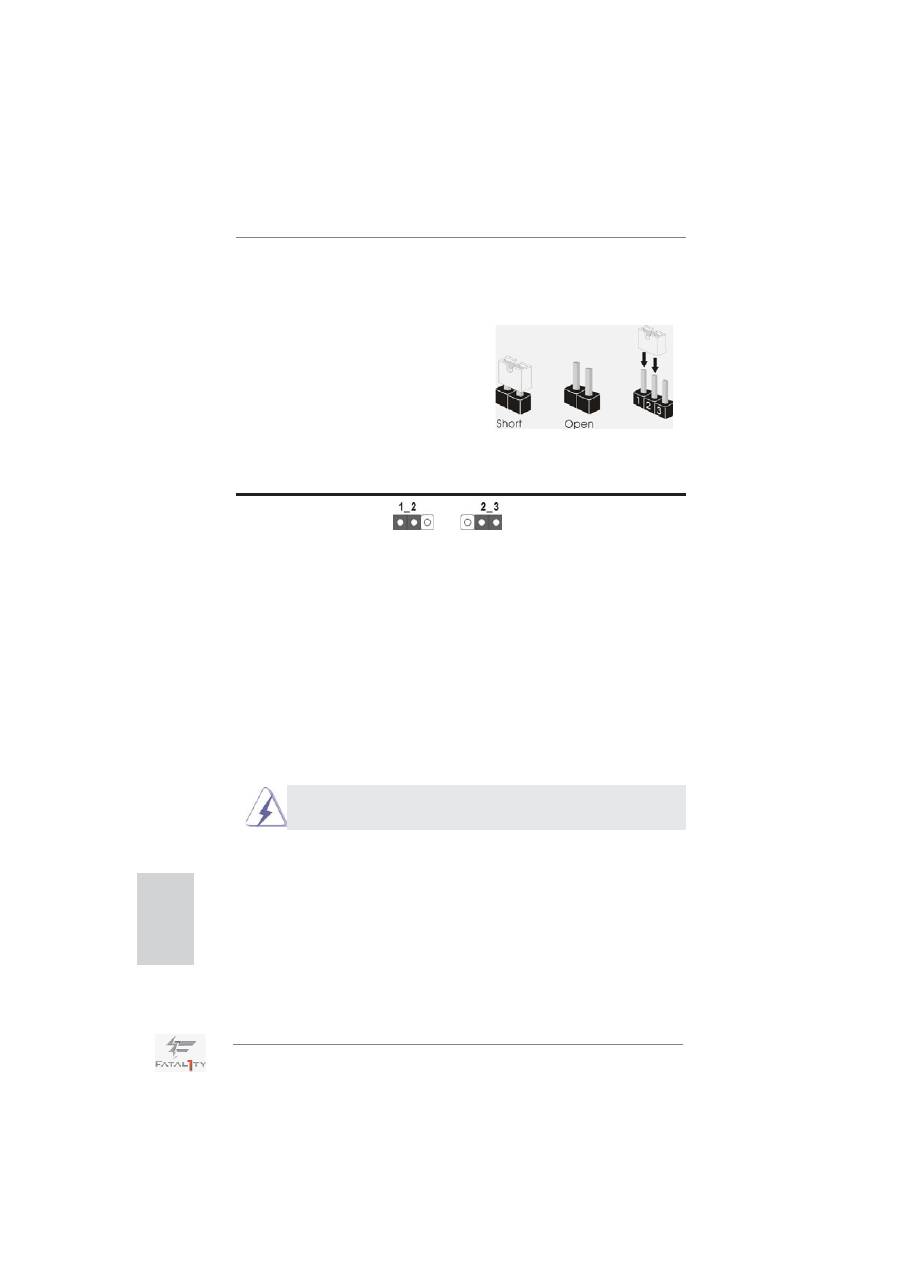

2.7  Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2  “Ge-

brückt” sind, bzw. es be

fi

 ndet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.4, No. 25)

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerde

fi

 niertes  Pro

fi

 l, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

CMOS

löschen

Default-

Einstellung

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

löschen-Jumper.

Deutsch

69

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

die rotgestreifte Seite auf Stift 1

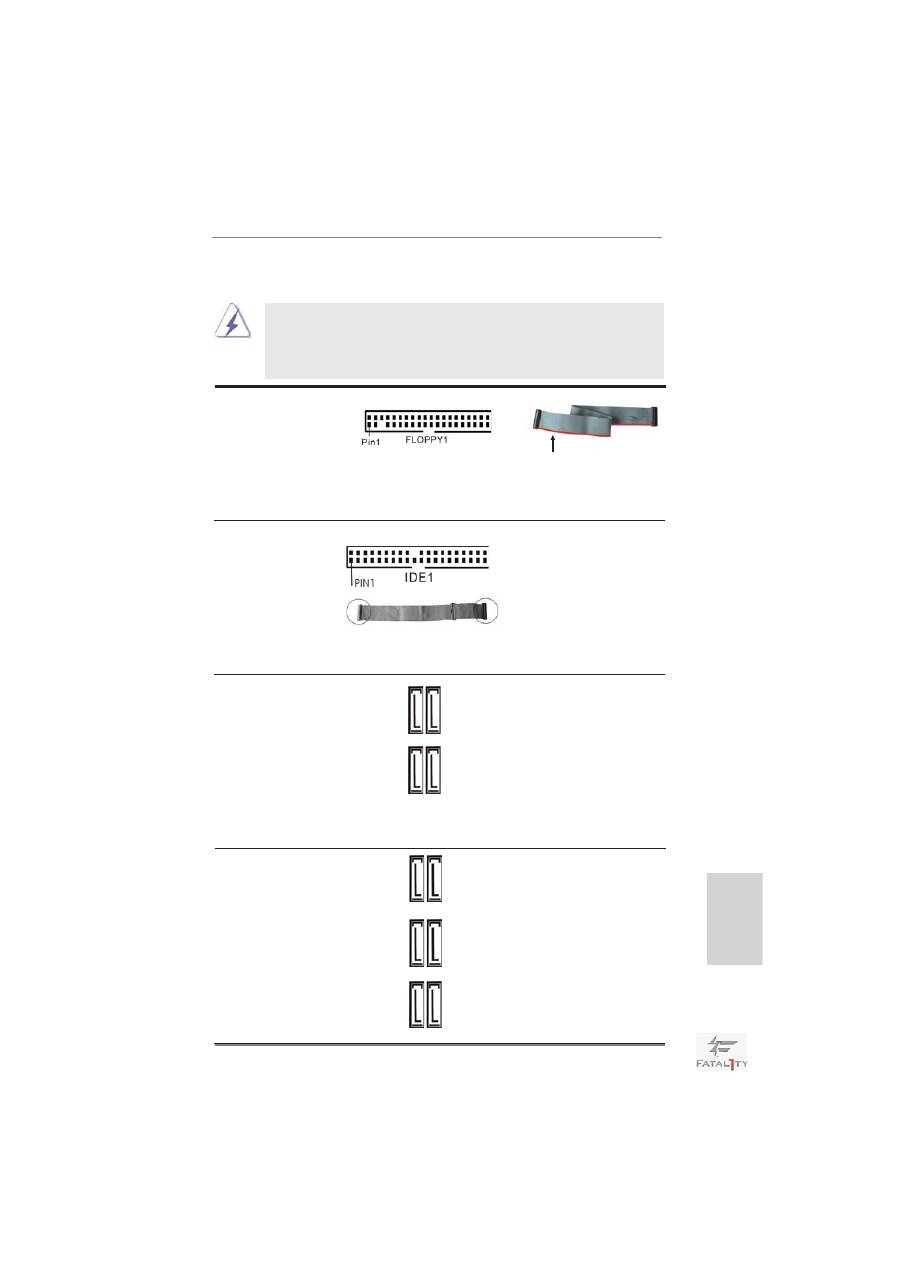

2.8  Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Anschluss für das

Floppy-Laufwerk

(33-Pin FLOPPY1)

(siehe S.4 - No. 31)

Hinweis:  Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Seriell-ATAII-Anschlüsse

Diese vier Serial ATAII-

(SATA2_2_3: siehe S.4 - No. 13)

 (SATAII-)Verbínder

(SATA2_4_5: siehe S.4 - No. 12)

unterstützten SATA-Datenkabel

für interne

Massenspeichergeräte. Die

aktuelle SATAII-Schnittstelle

ermöglicht eine

 Datenübertragungsrate

bis

 3,0

Gb/s.

Seriell-ATA3-Anschlüsse

Diese sechs Serial ATA3-

(SATA3_0_1: siehe S.4 - No. 14)

 (SATA3-)Verbínder

(SATA3_A1_A2: siehe S.4 - No. 15)

unterstützten SATA-Datenkabel

(SATA3_A3_A4: siehe S.4 - No. 16)

für interne

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

ermöglicht eine

 Datenübertragungsrate

bis

 6,0

Gb/s.

Primärer IDE-Anschluss (schwarz)

(39-pin IDE1, siehe S.4 - No. 8)

       Blauer Anschluss

        Schwarzer Anschluss

zum Motherboard

      zur Festplatte

   80-adriges ATA 66/100/133 Kabel

Hinweis:  Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

SA

TA2_2_3     SA

TA2_4_5

SA

TA3_A3_A4    SA

TA3_A1_A2  SA

TA3_0_1

Deutsch

70

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

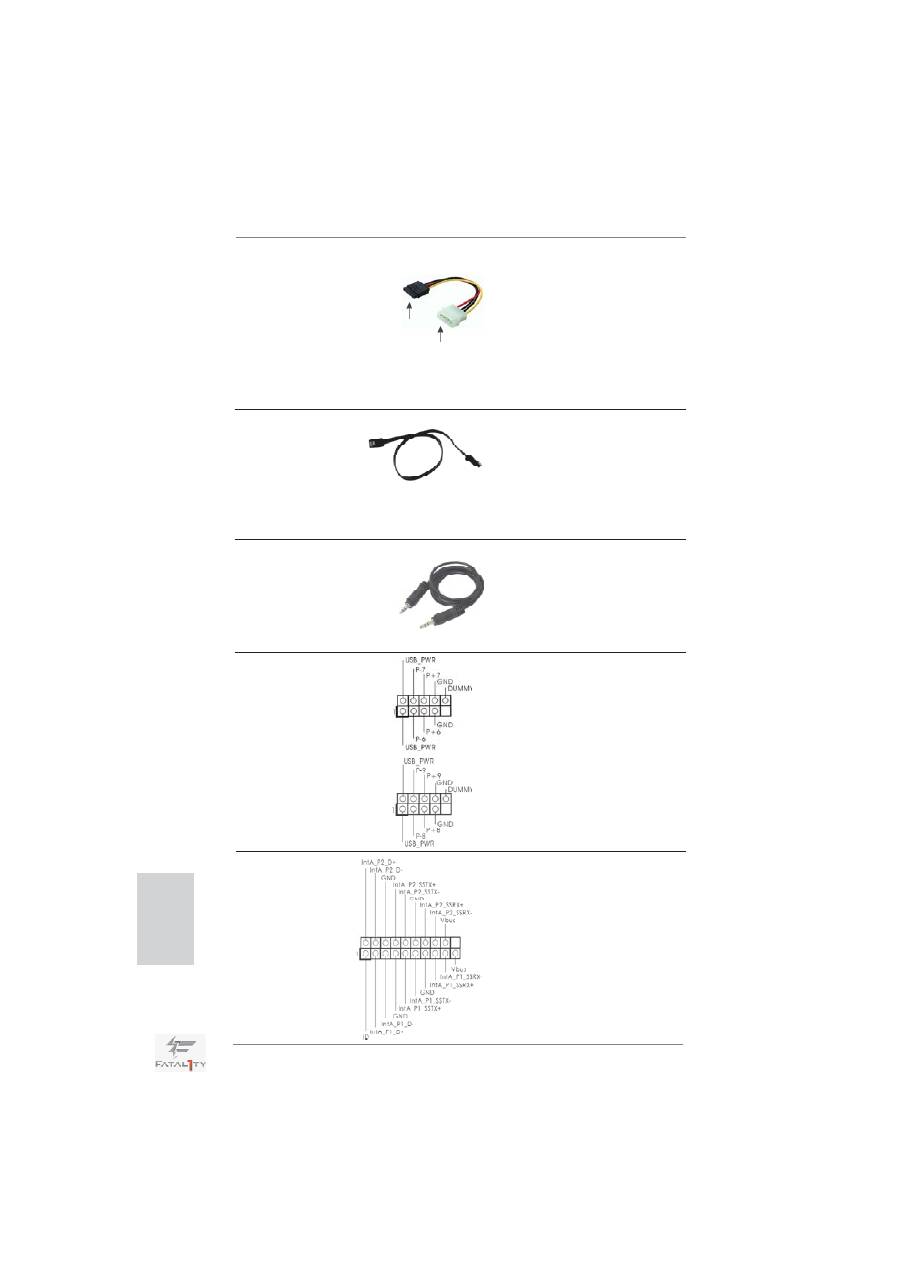

Verbindung zum

Netzteil

Verbindung zum

SATA-HDD-Stromanschluss

Serial ATA- (SATA-)

Verbinden Sie das schwarze

Stromversorgungskabel

Ende des SATA-Netzkabels mit

(Option)

dem Netzanschluss am

Laufwerk. Verbinden Sie dann

das weiße Ende des SATA-

Stromversorgungskabels mit

dem Stromanschluss des

 Netzteils.

USB 3.0-Header

Neben vier Standard-USB

(19-pol. USB3_4_5)

3.0-Ports am E/A-Panel

(siehe S.4 - No. 9)

 befi ndet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

 Ports

unterstützen.

USB 2.0-Header

Zusätzlich zu den vier  üblichen

(9-pol. USB6_7)

USB 2.0-Ports an den

(siehe S.4 - No. 28)

 I/O-Anschlüssen

befi nden sich

zwei USB 2.0-

Anschlussleisten am

Motherboard. Pro USB 2.0-

(9-pol. USB8_9)

Anschlussleiste werden zwei

(siehe S.4 - No. 27)

USB 2.0-Ports unterstützt.

Audiokabel (3,5 mm, Klinke)

Beide Enden des 3,5-mm-Klin

(Option)

kenaudiokabels können an

portable Audiogeräte, wie z. B.

MP3-Player und Mobiltelefone,

oder den Line-in-Port Ihres PCs

 angeschlossen

werden.

Serial ATA- (SATA-)

SJedes Ende des SATA

Datenkabel

Datenkabels kann an die SATA

(Option)

/ SATAII / SATA3 Festplatte

oder das SATAII / SATA3

Verbindungsstück auf

dieser Hauptplatine

 angeschlossen

werden.

Deutsch

71

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Anschluss für Audio auf

Dieses Interface zu einem

der Gehäusevorderseite

Audio-Panel auf der Vorder

(9-Pin  HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.4 - No. 34)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

 Kontrolle

über

Audio-Geräte.

Infrarot-Modul-Header

Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.4 - No. 33)

 und

Empfangs-Infrarotmodul.

System Panel-Header

Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.4 - No. 21)

 Systemvorderseite.

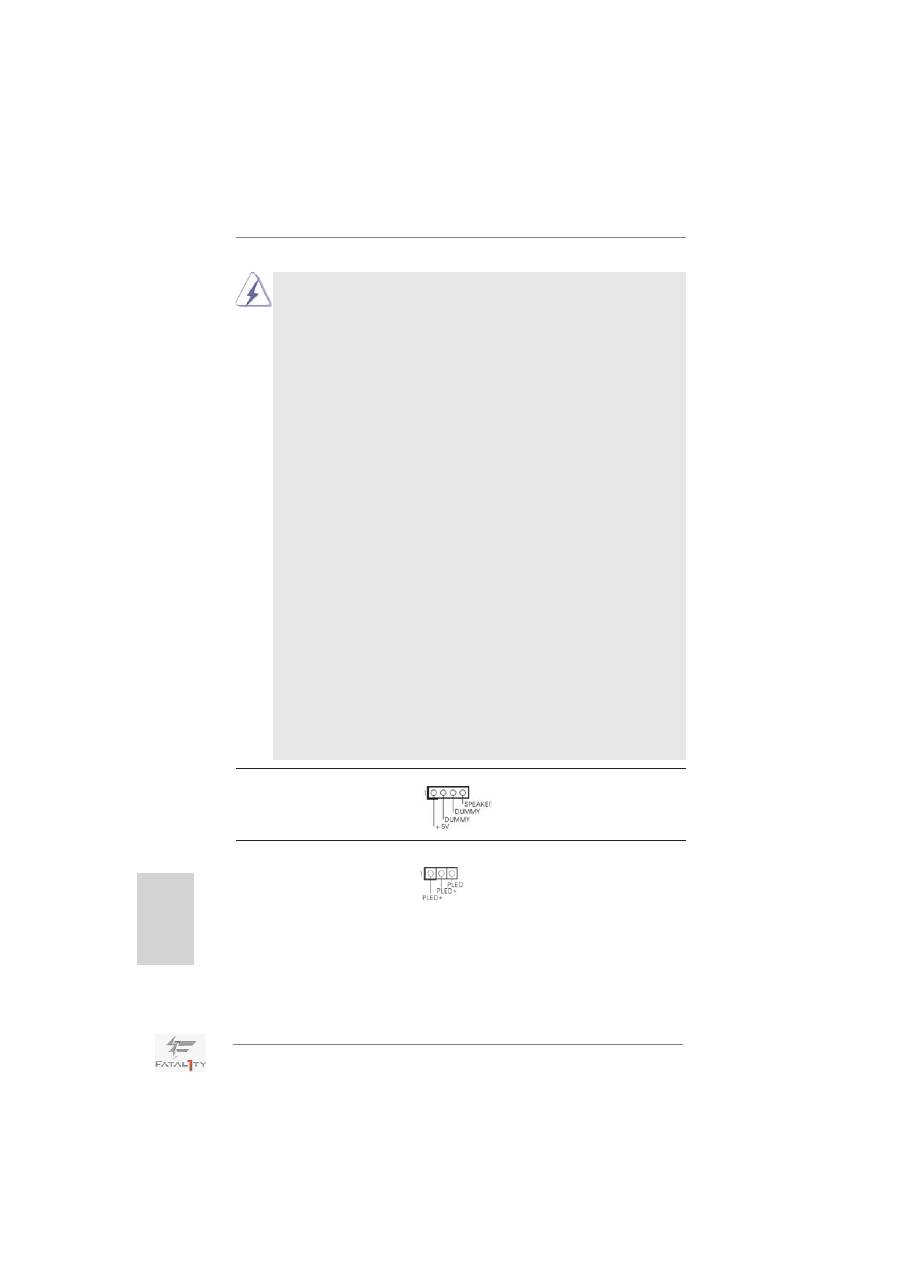

1. High De

fi

 nition Audio unterstützt Jack Sensing (automatische Erkennung

    falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

    am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

    Beachten Sie bei der Installation im System die Anweisungen in unserem

    Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

    nachstehend beschrieben an der Front-Audioanschlussleiste:

    A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

    B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

    C. Schließen Sie Ground (GND) an Ground (GND) an.

      D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

           Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

    E. So aktivieren Sie das Mikrofon an der Vorderseite.

         Bei den Betriebssystemen Windows

®

 XP / XP 64 Bit:

         Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann

         auf „FrontMic“ (Vorderes Mikrofon).

         Bei den Betriebssystemen Windows

®

 7 / 7 64 Bit / Vista

TM

 / Vista

TM

 64 Bit:

         Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

         Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

         an.

Interne Audio-Anschlüsse

Diese ermöglichen Ihnen

(4-Pin CD1)

Stereo-Signalquellen, wie z. B.

(siehe S.4 - No. 38)

 CD-ROM,

DVD-ROM,

TV-Tuner

oder MPEG-Karten mit Ihrem

System zu verbinden.

CD1

Deutsch

72

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Gehäuselautsprecher-Header

Schließen Sie den

(4-pin SPEAKER1)

 Gehäuselautsprecher

an

(siehe S.4 - No. 19)

diesen Header an.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kon

fi

 gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu

starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 be

fi

 ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 be

fi

 ndet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Betriebs-LED-Header

Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.4 - No. 20)

zur Anzeige des

 Systembetriebsstatus

an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

 S5-Zustand

(ausgeschaltet)

leuchtet die LED nicht.

Deutsch

73

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Gehäuse- und Stromlüfteranschlüsse

(4-pin  CHA_FAN1)

(siehe S.4 - No. 22)

(3-pin  CHA_FAN2)

(siehe S.4 - No. 23)

(3-pin  CHA_FAN3)

(siehe S.4 - No. 6)

(3-pin  PWR_FAN1)

(siehe S.4 - No. 42)

Verbinden Sie die Lüfterkabel mit

den Lüfteranschlüssen, wobei

der schwarze Draht an den

Schutzleiterstift angeschlossen

wird.CHA_FAN1/2/3-Lüfterge-

schwindigkeit kann über UEFI

oder AXTU gesteuert werden.

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin  ATXPWR1)

Stromversorgung mit diesem

(siehe S.4 - No. 7)

 Header.

CPU-Lüfteranschluss

Verbinden Sie das CPU -

(4-pin  CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.4 - No. 3)

Anschluss und passen Sie den

schwarzen Draht dem

 Erdungsstift

an.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modi

fi

 zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

  Pin

13

ein.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

12

 1

24

13

12

 1

24

13

(3-pin  CPU_FAN2)

(siehe S.4 - No. 2)

1

2

3

4

Deutsch

74

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

COM-Anschluss-Header Dieser

COM-Anschluss-

(9-pin COM1)

Header wird verwendet, um

(siehe S.4 - No. 29)

ein COM-Anschlussmodul zu

 unterstützen.

Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die

4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

ATX 12V Anschluss

Bitte schließen Sie an diesen

(8-pin  ATX12V1)

Anschluss die ATX 12V

(siehe S.4 - No. 1)

 Stromversorgung

an.

8                  5

4                  1

8

        5

4

        1

IEEE-1394 Header

Außer einem vorgegebenem

(9-

pin FRONT_1394)

IEEE-1394 Port auf dem Ein-/

(siehe S.4 - No. 24)

Ausgabe Paneel, gibt es einen

IEEE-1394 Header

(FRONT_1394) auf dieser

Hauptplatine. Dieser IEEE-1394

Header kann einen IEEE-1394

 Port

unterstützen.

HDMI_SPDIF-Anschluss

Der HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

(siehe S.4 - No. 32)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

 Anschluss.

Deutsch

75

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

Installationsanleitung der USB 3.0-Frontblende

Installieren Sie die USB 3.0-Frontblende im

2,5 Zoll-Festplatteneinschub des Gehäuses.

Schritt

3

Schritt

4

Die USB 3.0-Frontblende ist nun

einsatzbereit.

Schließen Sie das Kabel der

USB 3.0-Frontblende am USB 3.0-Header

(USB3_4_5) am Motherboard an.

Schritt

5

Schritt

6

Montieren Sie die USB 3.0-Frontblende

mit sechs Gehäuseschrauben am

Festplatteneinschub.

Schritt

1

Schritt

2

Halten Sie die mitgelieferte USB 3.0-

Frontblende, vier Festplattenschrauben

und sechs Gehäuseschrauben bereit.

Montieren Sie die 2,5 Zoll-HDD/SSD

mit vier Festplattenschrauben an der

USB 3.0-Frontblende.

Installationsanleitung zum USB 3.0-Blech an der Rückwand

Schließen Sie das USB 3.0-Kabel an

das USB 3.0-Blech an.

Lösen Sie die beiden Schrauben am

USB 3.0-Panel.

Setzen Sie das USB 3.0-Blech an

der Rückwand des Gehäuses ein.

Fixieren Sie das USB 3.0-Blech mit

Schrauben an der Rückwand.

Schritt

1

Schritt

3

Schritt

2

Schritt

4

Deutsch

76

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

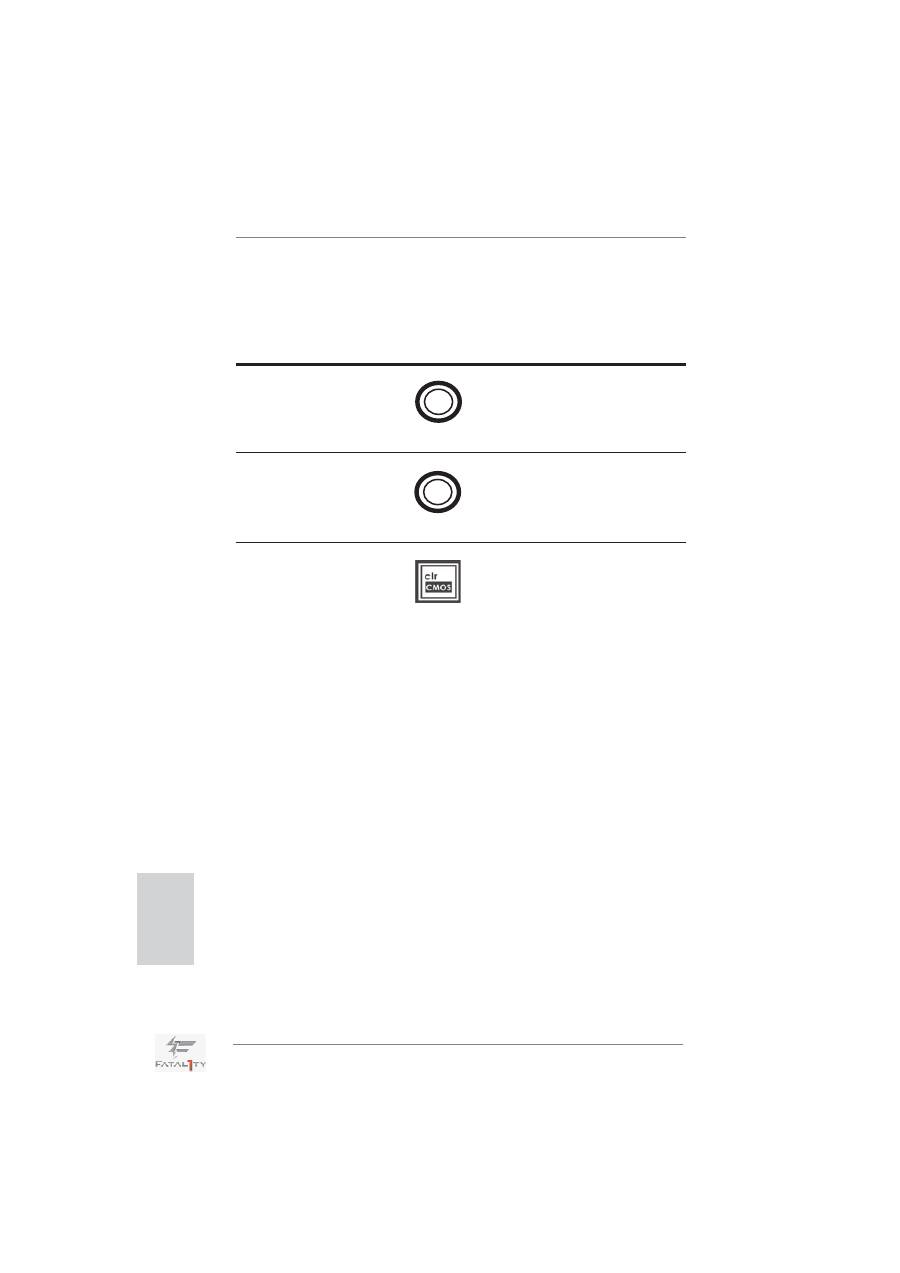

2.9  Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter

(Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/

ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter

Der Netzschalter ist ein

(PWRBTN)

Schnellschalter, mit dem

(siehe S.4 - No. 26)

Benutzer das System schnell

 ein-/ausschalten

können.

Rücksetzschalter (Reset)

Der Rücksetzschalter (Reset)

(RSTBTN)

ist ein Schnellschalter, mit dem

(siehe S.4 - No. 18)

Benutzer das System schnell

 zurücksetzen

können.

CMOS löschen-Schalter

Der CMOS löschen-Schalter ist

(CLRCBTN)

ein Schnellschalter, mit dem

(siehe S.5 - No. 17)

Benutzer die CMOS-Werte

schnell löschen können.

Power

Reset

Deutsch

77

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

2.13  Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit / XP /

 XP 64-Bit ohne RAID-Funktionalität installieren

Wenn Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit / XP / XP 64-Bit ohne

RAID-Funktionalität auf Ihren SATA / SATAII / SATA3-Festplatten installieren, dann

folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schrit-

ten.

2.11  Treiberinstallation

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk

ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch

erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber ge-

hen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen

installierten Treiber richtig arbeiten.

2.13.1  Windows

®

 XP / XP 64-Bit ohne RAID-Funktionalität

     installieren

Wenn Sie Windows

®

 XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA /

SATAII / SATA3-Festplatten installieren, gehen Sie bitte wie folgt vor.

2.12  Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit / XP / XP 64-Bit

 mit RAID-Funktionalität installieren

Wenn Sie die Betriebssysteme Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit / XP

/ XP 64-bit auf Ihren SATA- / SATAII- / SATA3- Festplatten mit RAID-Funktionalität

installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument,

das Sie unter folgendem Pfad auf der Unterstützungs-CD

fi

 nden:

..\ RAID Installation Guide

2.10  Debug-LED

Die integrierte Debug-LED liefert Codeinformationen, die eine Fehlerbehebung er-

leichtern. Siehe die Abbildungen auf den Seiten 41, 42, 43 und 44 zum Ablesen der

Debug-LED-Codes.

Verwendung von SATA / SATAII / SATA3-Festplatten ohne NCQ-Funktionen

SCHRITT 1: UEFI einrichten.

A. Rufen Sie das UEFI SETUP UTILITY auf, wählen Sie den „Advanced“-

     Bildschirm (Erweitert), dann „Storage Con

fi

 guration“.

B. Stellen Sie “SATA Mode” auf [IDE]. (Für SATA3_0, SATA3_1 und SATA2_2 zu

    SATA2_5.)

    Stellen Sie “SATA3 Mode” auf [IDE]. (Für SATA3_A1 zu SATA3_A4.)

Deutsch

78

Fatal1ty  Z68 Professional Gen3 Series  Motherboard

2.13.2   Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit

    ohne RAID-Funktionalität installieren

Wenn Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit ohne RAID-Funktionalität

auf Ihren SATA / SATAII / SATA3-Festplatten installieren, gehen Sie bitte wie folgt

vor.

Verwendung von SATA / SATAII / SATA3-Festplatten ohne NCQ-Funktionen

Verwendung von SATA / SATAII / SATA3-Festplatten mit NCQ-Funktionen

SCHRITT 1: UEFI einrichten.

A. Rufen Sie das UEFI SETUP UTILITY auf, wählen Sie den „Advanced“-

     Bildschirm (Erweitert), dann „Storage Con

fi

 guration“.

B. Stellen Sie “SATA Mode” auf [AHCI]. (Für SATA3_0, SATA3_1 und SATA2_2 zu

    SATA2_5.)

    Stellen Sie “SATA3 Mode” auf [AHCI]. (Für SATA3_A1 zu SATA3_A4.)

SCHRITT 2: Installieren Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit in

    Ihrem System.

SCHRITT 1: UEFI einrichten.

A. Rufen Sie das UEFI SETUP UTILITY auf, wählen Sie den „Advanced“-

     Bildschirm (Erweitert), dann „Storage Con

fi

 guration“.

B. Stellen Sie “SATA Mode” auf [IDE]. (Für SATA3_0, SATA3_1 und SATA2_2 zu

    SATA2_5.)

    Stellen Sie “SATA3 Mode” auf [IDE]. (Für SATA3_A1 zu SATA3_A4.)

SCHRITT 2: Installieren Sie Windows

®

 7 / 7 64-Bit / Vista

TM

 / Vista

TM

 64-Bit in

    Ihrem System.

SCHRITT 2: Installieren Sie Windows

®

 XP / XP 64-Bit in Ihrem System.

Deutsch
