ASRock Fatal1ty H87 Performance: 1 Pendahuluan
1 Pendahuluan: ASRock Fatal1ty H87 Performance
1 Pendahuluan
Terima kasih telah membeli motherboard ASRock Fatal1ty H87 Performance
Series, yakni motherboard andal yang diproduksi di bawah kendali mutu ketat
yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa
Bahasa Indonesia
dengan desain canggih yang meneguhkan komitmen ASRock terhadap kualitas
dan ketahanan.
Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka
isi panduan pengguna ini akan berubah sewaktu-waktu tanpa pemberitahuan
sebelumnya. Jika terdapat perubahan pada panduan pengguna ini, maka versi baru
akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda
memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami
untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga
dapat menemukan kartu VGA dan daar dukungan CPU terkini di situs web ASRock.
Situs web ASRock http://www.asrock.com.
1.1 Isi Kemasan
•
Motherboard ASRock Fatal1ty H87 Performance Series (Bentuk dan Ukuran ATX)
•
Panduan Ringkas ASRock Fatal1ty H87 Performance Series
•
CD Dukungan Panduan Ringkas ASRock Fatal1ty H87 Performance Series
•
2 x Kabel Data SATA (Serial ATA) (Opsional)
•
1 x Pelindung Panel I/O
150
Fatal1ty H87 Performance Series
1.2 Spesikasi
Platform
•
Bentuk dan Ukuran ATX
•
ASRock DuraCap (2,5 x lebih tahan lama) (100% Kapasitor
Polimer Konduktif berkualitas tinggi buatan Jepang)
TM
CPU
•
Mendukung Intel® Core
i7 / i5 / i3 Generasi Ke-4 /
Xeon® / Pentium® / Celeron® dalam Paket LGA1150
•
Desain Digi Power
Bahasa Indonesia
•
Desain 8 Fase Daya
•
Mendukung Teknologi Intel® Turbo Boost 2.0
Chipset
•
Intel® H87
•
Mendukung Intel® Small Business Advantage 2.0
•
Mendukung Teknologi Intel® Rapid Start dan Teknologi
Smart Connect
Memori
•
Teknologi Memori DDR3 Kanal Ganda
•
4 x Slot DDR3 DIMM
•
Mendukung DDR3 1600/1333/1066 non-ECC, memori
tanpa buer
•
Kapasitas maksimum memori sistem: 32GB (lihat
PERHATIAN)
•
Mendukung Intel® Extreme Memory Prole (XMP)1.3/1.2
Slot Ekspansi
•
1 x Slot PCI Express 3,0 x16 (PCIE2: x16 mode)
•
1 x Slot PCI Express 2.0 x16 (PCIE4: x4 mode)
•
Jika slot PCIE1 atau PCIE3 digunakan, maka slot PCIE4
akan berjalan pada mode x2.
•
2 x Slot PCI Express 2.0 x1
•
3 x Slot PCI
•
Mendukung 15Gold Finger (slot PCIE2)
TM
TM
•
Mendukung AMD Quad CrossFireX
dan CrossFireX
Gras
•
Intel® HD Graphics Built-in Visuals dan output VGA hanya
didukung dengan prosesor yang terintegrasi GPU.
•
Mendukung Intel® HD Graphics Built-in Visuals: Intel®
Quick Sync Video dengan AVC, MVC (S3D), dan MPEG-2
TM
Full HW Encode1, Intel® InTru
3D, Teknologi Intel® Clear
TM
Video HD, Intel® Insider
, Intel® HD Graphics 4600
151
•
Pixel Shader 5.0, DirectX 11.1
•
Memori bersama maksimum 1792MB
Bahasa Indonesia
•
Tiga pilihan output VGA: D-Sub, DVI-D, dan HDMI
•
Mendukung Tiga Monitor
•
Mendukung Teknologi HDMI dengan resolusi maksimum
hingga 4K × 2K (4096x2304) @ 24Hz
•
Mendukung DVI-D dengan resolusi maksimum hingga
1920x1200 @ 60Hz
•
Mendukung D-Sub dengan resolusi maksimum hingga
1920x1200 @ 60Hz
•
Mendukung Auto Lip Sync, Deep Color (12bpc),
xvYCC, dan HBR (High Bit Rate Audio) dengan HDMI
(memerlukan monitor HDMI yang kompatibel)
•
Mendukung fungsi HDCP dengan port DVI-D dan HDMI
•
Mendukung pemutaran Full HD 1080p Blu-ray (BD)
dengan port DVI-D dan HDMI
Audio
•
Audio HD 7.1 CH dengan Perlindungan Konten (Realtek
ALC1150 Audio Codec)
•
Mendukung audio Blu-ray premium
TM
•
Mendukung Purity Sound
- 115dB SNR DAC dengna amplier diferensial
- TI® NE5532 (mendukung Premium Headset Amplier
hingga 600 Ohms)
- Teknologi Direct Drive
- penutup pelindung EMI
- pelindung terisolasi PCB
•
Mendukung DTS Connect
LAN
•
Gigabit LAN 10/100/1000 Mb/s
•
Giga PHY Intel® I217V
•
Mendukung Teknologi Intel® Remote Wake
•
Mendukung Wake-On-LAN
•
Mendukung Energy Ecient Ethernet 802.3az
•
Mendukung PXE
152
Fatal1ty H87 Performance Series
Panel I/O
•
1 x Port Keyboard PS/2
Belakang
•
1 x Port D-Sub
•
1 x Port DVI-D
•
1 x Port HDMI-Out
•
1 x Port HDMI-In
•
1 x Port SPDIF Out Optik
•
3 x Port USB 2.0
•
1 x Port Fatal1ty Mouse (USB 2.0)
•
4 x Port USB 3.0 (Hub ASMedia)
Bahasa Indonesia
•
1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan
SPEED LED)
•
Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran
masuk/Speaker Depan/Mikrofon
Penyimpanan
•
6 x Konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0,
RAID 1, RAID 5, RAID 10, Teknologi Intel Rapid Storage
12, dan Teknologi Intel Smart Response), NCQ, AHCI, dan
“Hot Plug”
Konektor
•
1 x Header IR
•
1 x Header port COM
•
1 x Kepala LED daya
•
2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)
•
3 x Konektor kipas chassis (1 x 4-pin, 2 x 3-pin)
•
1 x Konektor kipas daya (3-pin)
•
1 x Konektor daya ATX 24 pin
•
1 x Konektor daya 12V 8 pin (Konektor Daya dengan
Kerapatan Tinggi)
•
1 x Konektor audio panel depan
•
2 x Header USB 2.0 (mendukung 4 port USB 2.0)
•
1 x Header USB 3.0 (mendukung 2 port USB 3.0)
Fitur
•
2 x 64Mb AMI UEFI Legal BIOS dengan dukungan GUI
BIOS
Multibahasa (1 x Main BIOS dan 1 x Pemulihan Cadangan
BIOS)
•
Mendukung “Plug and Play”
•
ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
•
Mendukung jumperfree
•
Dukugan SMBIOS 2.3.1
•
Multipengatur Tegangan CPU, DRAM, PCH 1,05V,
PCH 1,5V
153
Dukungan CD
•
Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji
Coba), CyberLink MediaEspresso 6.5 Uji Coba, Browser
dan Toolbar Google Chrome, Start8, MeshCentral,
Splashtop Streamer, Xsplit
Bahasa Indonesia
Perangkat
•
Sensor Suhu CPU/Chassis
Keras Monitor
•
Takometer CPU/Chassis/Kipas Daya
•
Kipas Hening CPU/Chassis (Memungkinkan Penyesuaian
Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu
CPU)
•
Kontrol Multikecepatan Kipas CPU/Chassis
•
Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
OS
•
Kompatibel dengan Microso® Windows® 8 / 8 64-bit / 7 /
7 64-bit
Sertikasi
•
FCC, CE, WHQL
•
Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/
EuP)
* Untuk informasi rinci tentang produk, kunjungi situs web kami:
http://www.asrock.com
Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan
pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau
menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi
stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan
perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak
bertanggung jawab atas kemungkinan kerusakan karena overclocking.
Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena
akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi
Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan
ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan
Windows® tersebut.
154
Fatal1ty H87 Performance Series
1.3 Kongurasi Jumper
Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper
diletakkan pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper
yang diletakkan pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan
jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper
diletakkan pada 2 pin tersebut.
Bahasa Indonesia
Clear CMOS Jumper
(CLRCMOS1)
Clear CMOSDefault
(lihat hal. 1, No. 16)
CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk
mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,
matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama
15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada
CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah
Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai
meng-update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan
tindakan clear-CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default
pengguna akan dikosongkan hanya jika baterai CMOS dikeluarkan.
155
Jumper Pilihan BIOS
(BIOS_SEL1)
(lihat hal. 1, No. 25)
Default
BIOS Cadangan
(BIOS Utama)
Bahasa Indonesia
Motherboard ini memiliki dua BIOS onboard, BIOS utama (BIOS_A), dan BIOS
cadangan (BIOS_B) yang akan menyempurnakan perlindungan keamanan
dan stabilitas sistem. Biasanya, sistem akan bekerja pada BIOS utama. Namun
demikian, jika BIOS utama korup atau rusak, gunakan penutup jumper untuk
memendekkan pin2 dan pin3, lalu BIOS cadangan akan mengambil alih pada
boot sistem berikutnya. Setelah itu, pendekkan kembali pin1 dan pin2, lalu
gunakan “Secure Backup UEFI“ pada utilitas kongurasi BIOS untuk menyalin
le BIOS ke BIOS utama untuk memastikan pengoperasian sistem yang normal.
Demi keamanan sistem, pengguna tidak dapat meng-update BIOS cadangan
secara manual. Pengguna dapat melihat LED BIOS (BIOS_A_LED atau BIOS_B_
LED) untuk mengetahui BIOS yang sedang aktif.
156
Fatal1ty H87 Performance Series
1.4 Header dan Konektor Onboard
Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup
jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header
dan konektor akan mengakibatkan kerusakan permanen pada motherboard.
Header Panel Sistem
Sambungkan switch daya,
Bahasa Indonesia
(PANEL1 9-pin)
atur ulang indikator status
(lihat hal. 1, No. 11)
sistem dan switch daya
pada chassis ke header
tersebut berdasarkan
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.
PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi
cara mematikan sistem menggunakan switch daya.
RESET (Switch Atur Ulang):
Sambungkan switch atur ulang pada panel depan chassis. Tekan switch atur
ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal
melakukan pengaktifan ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala
bila sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi
tidur S1/S3. LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan
menyala bila hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya
terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive,
speaker, dll. Bila menyambungkan modul panel depan chassis ke header, pastikan
penetapan kabel dan pin disesuaikan dengan benar.
157
Header LED Daya
Sambungkan LED daya
(PLED1 3-pin)
chassis ke header ini
(lihat hal. 1, No. 9)
untuk
menunjukkan
status daya sistem.
Bahasa Indonesia
Konektor Serial ATA3
Keenam konektor SATA3
(SATA3_0:
ini mendukung kabel data
lihat hal. 1, No. 12)
SATA3_0SATA3_4 SATA3_2
SATA untuk perangkat
(SATA3_1:
penyimpanan internal
lihat hal. 1, No. 13)
dengan kecepatan transfer
(SATA3_2:
data hingga 6,0 Gb/s.
SATA3_1SATA3_5 SATA3_3
lihat hal. 1, No. 15)
(SATA3_3:
lihat hal. 1, No. 14)
(SATA3_4:
lihat hal. 1, No. 19)
(SATA3_5:
lihat hal. 1, No. 18)
Header USB 2.0
Selain empat port USB
(USB4_5 9-pin)
2.0 pada panel I/O,
(lihat hal. 1, No. 20)
terdapat dua header pada
(USB6_7 9-pin)
motherboard ini. Masing-
(lihat hal. 1, No. 21)
masing header USB 2.0
dapat mendukung dua
port.
Header USB 3,0
Selain empat port USB
(USB3_4_5 19-pin)
3.0 pada panel I/O,
(lihat hal. 1, No. 8)
terdapat satu header pada
motherboard ini. Masing-
masing header USB 3,0
dapat mendukung dua
port.
158
Fatal1ty H87 Performance Series
Header Audio Panel
Header ini untuk
Depan
menyambungkan
(HD_AUDIO1 9-pin)
perangkat audio ke panel
(lihat hal. 1, No. 24)
audio depan.
Bahasa Indonesia
1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis
harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam
panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan
dengan melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu
menyambungkannya untuk panel audio AC'97.
E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Panel kontrol
Realtek, lalu sesuaikan “Volume Perekaman”.
Header Speaker Chassis
Sambungkan speaker
(SPEAKER1 4-pin)
chassis ke header ini.
(lihat hal. 1, No. 10)
Konektor Kipas Chassis
Sambungkan kabel kipas
dan Daya
ke konektor kipas, lalu
(CHA_FAN1 4-pin)
cocokkan kabel hitam
(lihat hal. 1, No. 17)
dengan pin ground.
(CHA_FAN2 3-pin)
(lihat hal. 1, No. 27)
(CHA_FAN3 3-pin)
(lihat hal. 1, No. 26)
(PWR_FAN1 3-pin)
(lihat hal. 1, No. 7)
159

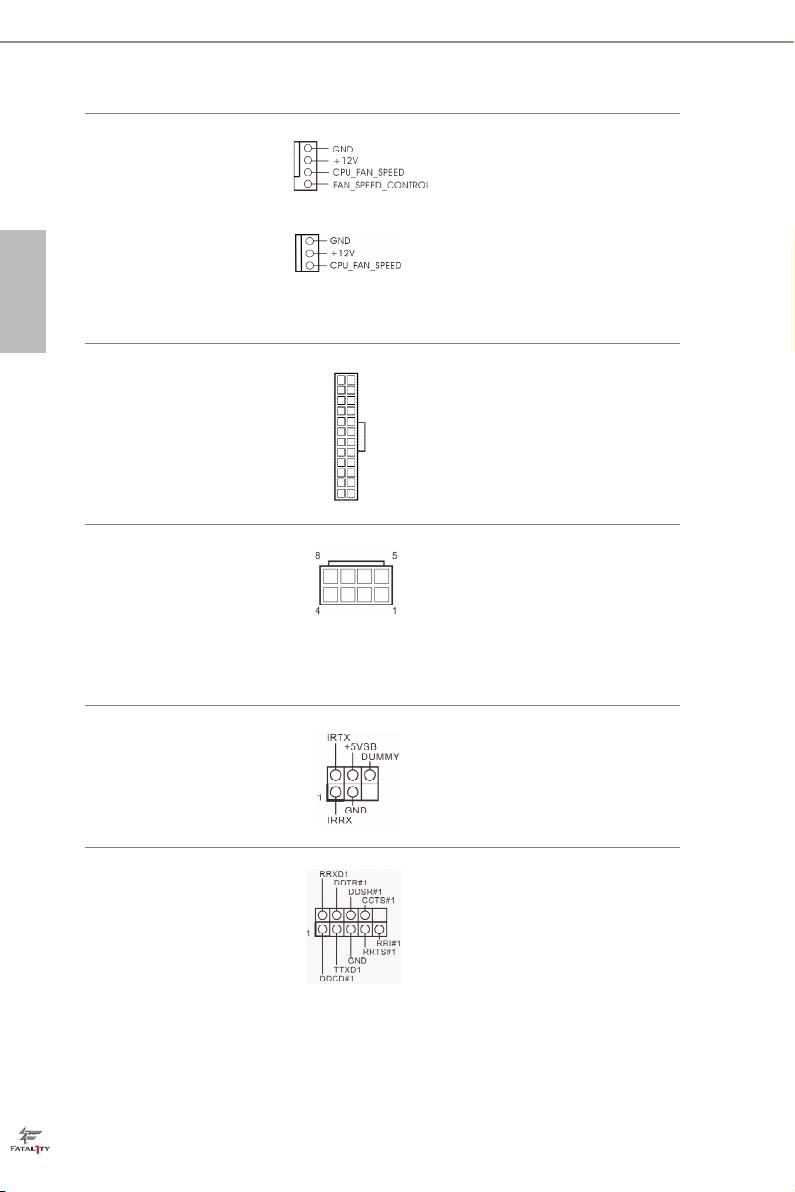

Konektor Kipas CPU
Motherboard ini
(CPU_FAN1 4-pin)
memberikan konektor
(lihat hal. 1, No. 3)
kipas CPU 4-Pin
(Kipas Hening). Jika
Bahasa Indonesia
(CPU_FAN2 3-pin)
Anda berencana untuk
(lihat hal. 1, No. 2)
menyambungkan kipas
CPU 3-Pin, sambungkan
ke Pin 1-3.
Konektor Daya ATX
Motherboard ini
12
24
(ATXPWR1 24-pin)
memberikan konektor
(lihat hal. 1, No. 6)
daya ATX 24-pin. Untuk
menggunakan catu daya
ATX 20-pin, pasang
1
13
bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V
Motherboard ini
(ATX12V1 8-pin)
memberikan konektor
(lihat hal. 1, No. 1)
daya ATX 12V 8-pin.
Untuk menggunakan catu
daya ATX 4-pin, pasang
bersama Pin 1 dan Pin 5.
Header Modul
Header ini mendukung modul
Inframerah
transmisi nirkabel opsional dan
(IR1 5-pin)
menerima modul inframerah.
(lihat hal. 1, No. 22)
Header Port Seri
Header COM1 ini
(COM1 9-pin)
mendukung modul port
(lihat hal. 1, No. 23)
seri.
160
Contact Information
If you need to contact ASRock or want to know more about ASRock, you’re welcome
to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer
for further information. For technical questions, please submit a support request
form at http://www.asrock.com/support/tsd.asp
ASRock Incorporation
2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District,
Taipei City 112, Taiwan (R.O.C.)
ASRock EUROPE B.V.
Bijsterhuizen 3151
6604 LV Wijchen
e Netherlands
Phone: +31-24-345-44-33
Fax: +31-24-345-44-38
ASRock America, Inc.
13848 Magnolia Ave, Chino, CA91710
U.S.A.
Phone: +1-909-590-8308
Fax: +1-909-590-1026
