ASRock Fatal1ty H87 Performance: 1 简介

Fatal1ty H87 Performance

系列

1 简介

感谢您购买 ASRock Fatal1ty H87 Performance 系列主板，这是按照 ASRock 一贯

严格质量控制标准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承

诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本手册的内容可能会随时更改，恕

不另行通知。如果本手册有任何修改，则更新的版本将发布在 ASRock 网站上，我

们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站

以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU

支持列表。ASRock 网站 http://www.asrock.com。

1.1 包装清单

简体中文

• ASRock Fatal1ty H87 Performance 系列主板（ATX 规格尺寸）

• ASRock Fatal1ty H87 Performance 系列主板快速安装指南

• ASRock Fatal1ty H87 Performance 系列主板支持光盘

• 2 x 串行 ATA (SATA) 数据线（选购）

• 1 x I/O 面板

127

1.2 规格

平台

• ATX 规格尺寸

• ASRock DuraCap（使用寿命长 2.5 倍）（100% 日本造高品质

导电性高分子电容器）

TM

CPU

• 支持 LGA1150 封装第 4 代 Intel® Core

i7 / i5 / i3 / Xeon® /

Pentium® / Celeron®

• Digi Power（帝捷）设计

• 8 电源相设计

简体中文

• 支持 Intel® Turbo Boost 2.0 技术

芯片集

• Intel® H87

• 支持 Intel® Small Business Advantage 2.0

• 支持 Intel® Rapid Start 技术和 Smart Connect 技术

内存

• 双通道 DDR3 内存技术

• 4 x DDR3 DIMM 槽

• 支持 DDR3 1600/1333/1066 非 ECC，非缓冲内存

• 支持系统内存容量：32GB（见“注意”）

• 支持 Intel® Extreme Memory Prole (XMP)1.3/1.2

扩充槽

• 1 x PCI Express 3.0 x16 槽 (PCIE2: x16 模式 )

• 1 x PCI Express 2.0 x16 槽 (PCIE4: x4 模式 )

• 如果 PCIE1 或 PCIE3 槽被占用，PCIE4 槽将在 x2 模式下运

行。

• 2 x PCI Express 2.0 x1 槽

• 3 x PCI 槽

• 支持 15μGold Finger (PCIE2 槽 )

TM

TM

• 支持 AMD Quad CrossFireX

和 CrossFireX

图形

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视效

和 VGA 输出。

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采

用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel®

TM

TM

InTru

3D、Intel® Clear Video HD 技术、Intel® Insider

、

Intel® HD Graphics 4600

128

Fatal1ty H87 Performance

系列

• Pixel Shader 5.0、DirectX 11.1

• 最大共享内存 1792MB

• 三个 VGA 输出选项：D-Sub、DVI-D 和 HDMI

• 支持三台监视器

• 支持 HDMI 技术，24Hz 时最大分辨率达 4K × 2K

(4096x2304)

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto Lip

Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）

• 通过 DVI-D and HDMI 端口支持 HDCP 功能

• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD) 播

简体中文

放。

音频

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1150 音

频编解码器）

• 优质 Blu-ray 音频支持

TM

• 支持 Purity Sound

- 115dB SNR DAC，带微分放大器

- TI® NE5532 （支持最高 600 Ohms 高品质耳机放大器）

- Direct Drive（直接驱动）技术

- EMI 屏蔽罩

- PCB 隔离罩

• 支持 DTS 连接

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• 支持 Intel® Remote Wake（远程唤醒）技术

• 支持 Wake-On-LAN（网上唤醒）

• 支持高能效以太网 802.3az

• 支持 PXE

129

后面板 I/O

• 1 x PS/2 键盘端口

• 1 x D-Sub 端口

• 1 x DVI-D 端口

• 1 x HDMI 输出端口

• 1 x HDMI 输入端口

• 1 x 光学 SPDIF 输出端口

• 3 x USB 2.0 端口

• 1 x Fatal1ty 鼠标端口 (USB 2.0)

• 4 x USB 3.0 端口 (ASMedia Hub)

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED

简体中文

LED）

• 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声

器 / 麦克风

存储

• 6 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、

RAID 5、RAID 10、Intel Rapid Storage Technology 12 和 Intel

Smart Response Technology）、NCQ、AHCI 和“热插拔”

接口

• 1 x IR 接脚

• 1 x COM 端口接脚

• 1 x 电源 LED 接脚

• 2 x CPU 风扇接口 (1 x 4 针 , 1 x 3 针 )

• 3 x 机箱风扇接口 (1 x 4 针 , 2 x 3 针 )

• 1 x 电源风扇接口 (3 针 )

• 1 x 24 针 ATX 电源接口

• 1 x 8 针 12V 电源接口（高密度电源接口）

• 1 x 前面板音频接口

• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口）

• 1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口）

BIOS 功能特点

• 2 x 64Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持（1 x

主 BIOS 和 1 x 恢复备份 BIOS）

• 支持“即插即用”

• ACPI 1.1 兼容唤醒事件

• 支持免跳线（jumperfree）

• SMBIOS 2.3.1 支持

• CPU、DRAM、PCH 1.05V、PCH 1.5V 电压多次调整（Voltage

Multi-adjustment）

130

Fatal1ty H87 Performance

系列

支持光盘

• 驱动程序、实用程序、防病毒软件（试用版）、CyberLink

MediaEspresso 6.5 试用版、Google Chrome 浏览器和工具栏、

Start8、MeshCentral、Splashtop Streamer、Xsplit

硬件监控

• CPU/ 机箱温度感测

• CPU/ 机箱 / 电源风扇转速计

• CPU/ 机箱静音风扇（可以按照 CPU 温度自动调整机箱风扇

速度）

• CPU/ 机箱风扇多种速度控制

• 电压监控：+12V、+5V、+3.3V、CPU Vcore

操作系统

• Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit 兼容

简体中文

认证

• FCC、CE、WHQL

• ErP/EuP 支持（需要支持 ErP/EuP 的电源）

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用

第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造

成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的

损坏概不负责。

由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作系

统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用 ASRock

XFast RAM 来利用 Windows® 不能使用的内存。

131

1.3 跳线设置

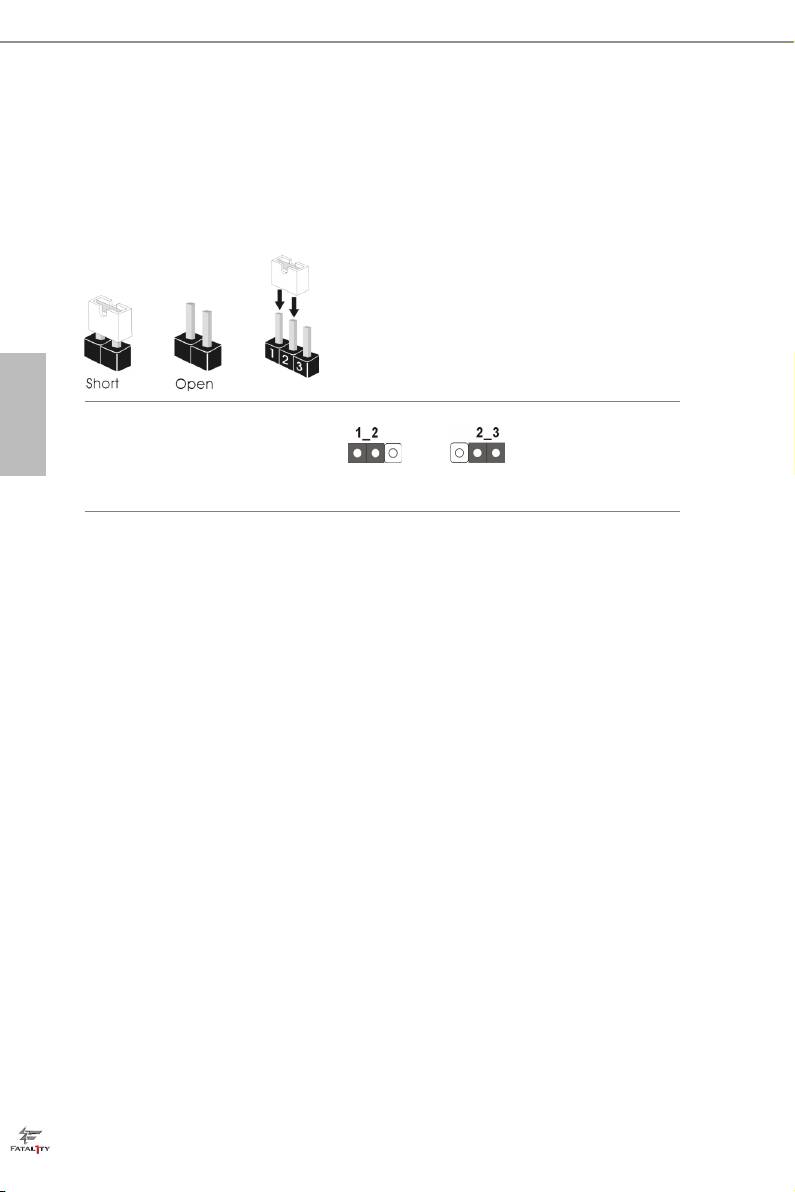

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针

脚上没有装跳线帽，跳线“开路”。此图显示 3 针跳线，当跳线帽装在针脚 1 和针

脚 2 上，它们“短接”。

简体中文

清除 CMOS 跳线

(CLRCMOS1)

清除 CMOS默认

( 见第 1 页，第 16 个 )

CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设

置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将

CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清

除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，

并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置

文件只在卸下 CMOS 电池后才会被清除。

132

Fatal1ty H87 Performance

系列

BIOS 选择跳线

(BIOS_SEL1)

默认

备份 BIOS

( 见第 1 页，第 25 个 )

（主 BIOS）

此主板集成有两个 BIOS，一个是主 BIOS (BIOS_A)，一个是备用 BIOS (BIOS_

B)，可以增强对于系统安全性和稳定性的保护。通常，系统工作时使用主 BIOS。

但是，如果主 BIOS 损坏，请使用跳线帽将针脚 2 和 3 短接，之后备份 BIOS 将

执行下一次系统引导。之后，再次短接针脚 2 和 3，然后使用 BIOS 设置实用程

序中的“Secure Backup UEFI“ 将 BIOS 文件复制到主 BIOS 以确保正常系统操

作。基于系统安全考虑，用户不能手动更新备份 BIOS。用户可以参考 BIOS LED

(BIOS_A_LED or BIOS_B_LED) 来识别当前哪一个 BIOS 启动。

简体中文
