ASRock Fatal1ty H87 Performance: 1 Einleitung

1 Einleitung

Vielen Dank, dass Sie sich für die Fatal1ty H87 Performance Series von ASRock ent-

schieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen

Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung

mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert

werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert

werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktuali-

sierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt.

Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie

auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Mo-

dell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren

auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

•

ASRock Fatal1ty H87 Performance Series-Motherboard (ATX-Formfaktor)

•

ASRock Fatal1ty H87 Performance Series-Schnellinstallationsanleitung

•

ASRock Fatal1ty H87 Performance Series-Support-CD

•

2 x Serial-ATA- (SATA) Datenkabel (optional)

•

1 x E/A-Blendenabschirmung

Deutsch

28

Fatal1ty H87 Performance Series

1.2 Technische Daten

Plattform

•

ATX-Formfaktor

•

ASRock DuraCap (2,5-mal längere Lebenszeit) (100 % in Japan

gefertigt, hochqualitative leitfähige Polymer-Kondensatoren)

TM

Prozessor

•

Unterstützt Intel® Core

i7 / i5 / i3 / Xeon® / Pentium® / Cele-

ron® der 4. Generation im LGA1150-Paket

•

Digipower-Design

•

8-Leistungsphasendesign

•

Unterstützt Intel® Turbo Boost 2.0-Technologie

Chipsatz

•

Intel® H87

•

Unterstützt Intel® Small Business Advantage 2.0

•

Unterstützt Intel® Rapid Start Technology und Smart Connect

Technology

Speicher

•

Dualkanal-DDR3-Speichertechnologie

•

4 x DDR3-DIMM-Steckplätze

•

Unterstützt DDR3 1600/1333/1066 non-ECC, ungepuerter

Speicher

•

Systemspeicher, max. Kapazität: 32 GB (siehe ACHTUNG)

•

Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2

Erweite-

•

1 x PCI-Express 3.0-x16-Steckplatz (PCIE2: x16-Modus)

rungs-

•

1 x PCI-Express 2,0-x16-Steckplatz (PCIE4: x4-Modus)

steckplatz

•

Wenn der PCIE1- oder PCIE3-Steckplatz belegt ist, läu der

PCIE4-Steckplatz im x2-Modus.

•

2 x PCI-Express 2.0-x1-Steckplätze

•

3 x PCI-Steckplätze

•

Unterstützt 15Gold Finger (PCIE2-Steckplatz)

TM

TM

•

Unterstützt AMD Quad CrossFireX

und CrossFireX

Grakkarte

•

Integrierte Intel® HD Graphics-Visualisierung und VGA-

Ausgänge können nur mit Prozessoren unterstützt werden, die

GPU-integriert sind.

Deutsch

•

Unterstützt integrierte Intel® HD Graphics-Visualisierung:

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-

TM

2 Full HW Encode1, Intel® InTru

3D, Intel® Clear Video HD

TM

Technology, Intel® Insider

, Intel® HD Graphics 4600

29

•

Pixel Shader 5.0, DirectX 11.1

•

Max. geteilter Speicher: 1792 MB

•

Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI

•

Unterstützt drei Monitore

•

Unterstützt HDMI-Technologie mit maximaler Auösung von

4K × 2K (4096 x 2304) bei 24 Hz

•

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200

bei 60 Hz

•

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200

bei 60 Hz

•

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI

(konformer HDMI-Monitor erforderlich)

•

Unterstützt HDCP-Funktion mit DVI-D- und HDMI-Ports

•

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit

DVI-D- und HDMI-Ports

Audio

•

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150-

Audiocodec)

•

Erstklassige Blu-ray-Audiounterstützung

TM

•

Unterstützt Purity Sound

- 115-dB-SRV-DAC mit Dierentialverstärker

- TI® NE5532 (unterstützt erstklassigen Headset-Verstärker mit

bis zu 600 Ohm)

- Direct Drive Technology

- Abdeckung mit EMV-Abschirmung

- PCB-isolierte Abschirmung

•

Unterstützt DTS Connect

LAN

•

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I217V

•

Unterstützt Intel® Remote Wake Technology

•

Unterstützt Wake-On-LAN

Deutsch

•

Unterstützt energieezientes Ethernet 802.3az

•

Unterstützt PXE

30

Fatal1ty H87 Performance Series

Rückblen-

•

1 x PS/2-Tastaturanschluss

de, E/A

•

1 x D-Sub-Port

•

1 x DVI-D-Port

•

1 x HDMI-Ausgang

•

1 x HDMI-Eingang

•

1 x Optischer SPDIF-Ausgang

•

3 x USB 2.0-Ports

•

1 x Fatal1ty-Mausanschluss (USB 2.0)

•

4 x USB 3.0-Ports (ASMedia-Hub)

•

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

Geschwindigkeit-LED)

•

HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass /

Line-in / Vorderer Lautsprecher /Mikrofon

Speicher

•

6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12

und Intel Smart Response Technology), NCQ, AHCI und „Hot-

Plugging“

Anschluss

•

1 x IR-Stileiste

•

1 x COM-Anschluss-Stileiste

•

1 x Betrieb-LED-Stileiste

•

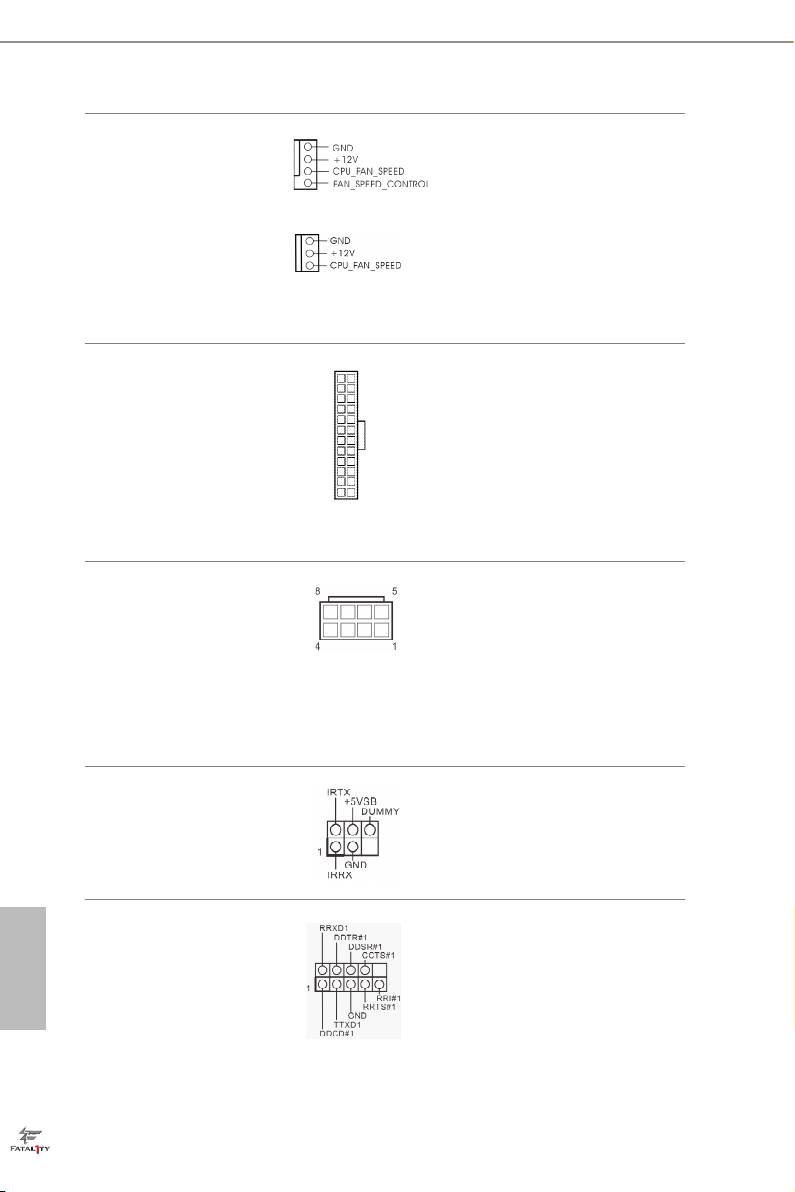

2 x CPU-Lüeranschlüsse (1 x 4-polig, 1 x 3-polig)

•

3 x Gehäuselüeranschlüsse (1 x 4-polig, 2 x 3-polig)

•

1 x Netzteillüeranschluss (3-polig)

•

1 x 24-poliger ATX-Netzanschluss

•

1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

•

1 x Audioanschluss an Frontblende

•

2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports)

•

1 x USB 3.0-Stileiste (unterstützt zwei USB 3.0-Ports)

BIOS-

•

2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehr-

Funktion

sprachiger grascher Benutzerschnittstellen (1 x Haupt-BIOS

und 1 x Ausfall-BIOS)

•

Unterstützt „Plug-and-Play“

•

ACPI 1.1-konforme Aufweckereignisse

•

Jumper-frei

Deutsch

•

SMBIOS 2.3.1-Unterstützung

•

CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannungs-

anpassung

31

Support-

•

Treiber, Dienstprogramme, Antivirensoware (Testversion),

CD

CyberLink MediaEspresso 6.5-Testversion, Google Chrome

Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer,

Xsplit

Hardware-

•

CPU-/Gehäusetemperaturerkennung

überwa-

•

CPU/Gehäuse/Netzteil-Lüertachometer

chung

•

Lautloser CPU-/Gehäuselüer (ermöglicht automatische

Anpassung der Geschwindigkeit des Gehäuselüers über die

CPU-Temperatur)

•

CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

•

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssy-

•

Konform mit Microso® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit

stem

Zertizie-

•

FCC, CE, WHQL

rungen

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen nden Sie auf unserer Webseite:

http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-

Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung

von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken ver-

bunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken

und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene

Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwor-

tung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnut-

zung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger

als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen

Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den

Windows® nicht nutzen kann.

Deutsch

32

Fatal1ty H87 Performance Series

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe

auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine

Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbil-

dung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlos-

sen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper

(CLRCMOS1)

(siehe S. 1, Nr. 16)

CMOS löschenStandard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen

und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie

den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15

Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden

lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt

nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der

BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie

es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-

Batterie entfernt wird.

Deutsch

33

BIOS-Auswahl-Jumper

(BIOS_SEL1)

Standard

Ausfall-BIOS

(siehe S. 1, Nr. 25)

(Haupt-BIOS)

Dieses Motherboard verfügt über zwei integrierte BIOS, ein Haupt-BIOS

(BIOS_A) und ein Ausfall-BIOS (BIOS_B), die den Schutz in puncto Sicherheit

und Stabilität Ihres Systems steigern. Normalerweise läu das System über das

Haupt-BIOS. Falls das Haupt-BIOS jedoch defekt oder beschädigt ist, schließen Sie

bitte Kontakt 2 und Kontakt 3 über eine Jumperkappe kurz; darauin übernimmt

das Ausfall-BIOS beim nächsten Systemstart. Danach schließen Sie noch einmal

Kontakt 1 und Kontakt 2 kurz und kopieren zur Gewährleistung eines normalen

Systembetriebs per „Secure Backup UEFI“ im BIOS-Einrichtungsprogramm die

BIOS-Datei vom Haupt-BIOS. Zum Zwecke der Systemsicherheit können Benutzer

das Ausfall-BIOS nicht manuell aktualisieren. Sie können das aktuell aktivierte

BIOS anhand der BIOS-LED (BIOS_A_LED oder BIOS_B_LED) bestimmen.

Deutsch

34

Fatal1ty H87 Performance Series

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE

Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von

Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard

dauerha beschädigen.

Systemblende-Stileiste

Verbinden Sie Netz-

(9-polig, PANEL1)

schalter, Reset-Taste und

(siehe S. 1, Nr. 11)

Systemstatusanzeige am

Gehäuse entsprechend der

nachstehenden Pinbele-

gung mit dieser Stileiste.

Beachten Sie vor Anschlie-

ßen der Kabel die positiven

und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die

Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Com-

puter über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten

lässt.

PLED (Systembetrieb-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-

Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand

bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivität-LED):

Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die

LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul

besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivi-

tät-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an

diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Deutsch

35

Betrieb-LED-Stileiste

Bitte verbinden Sie die

(3-polig, PLED1)

Betrieb-LED des Gehäuses

(siehe S. 1, Nr. 9)

zur

Anzeige des System-

betriebsstatus mit dieser

Stileiste.

Serial-ATA-III-

Diese sechs SATA-III-

Anschlüsse

SATA3_0SATA3_4 SATA3_2

Anschlüsse unterstützen

(SATA3_0:

SATA-Datenkabel für

siehe S. 1, Nr. 12)

interne Speichergeräte mit

(SATA3_1:

einer Datenübertragungs-

SATA3_1SATA3_5 SATA3_3

siehe S. 1, Nr. 13)

geschwindigkeit bis 6,0

(SATA3_2:

Gb/s.

siehe S. 1, Nr. 15)

(SATA3_3:

siehe S. 1, Nr. 14)

(SATA3_4:

siehe S. 1, Nr. 19)

(SATA3_5:

siehe S. 1, Nr. 18)

USB 2.0-Stileisten

Neben vier USB 2.0-Ports

(9-polig, USB4_5)

an der E/A-Blende ben-

(siehe S. 1, Nr. 20)

den sich zwei Stileisten

(9-polig, USB6_7)

an diesem Motherboard.

(siehe S. 1, Nr. 21)

Jede USB 2.0-Stileiste

kann zwei Ports unterstüt-

zen.

USB 3.0-Stileisten

Neben vier USB 3.0-Ports

(19-polig, USB3_4_5)

an der E/A-Blende bendet

Deutsch

(siehe S. 1, Nr. 8)

sich eine Stileiste an

diesem Motherboard. Jede

USB 3.0-Stileiste kann

zwei Ports unterstützen.

36

Fatal1ty H87 Performance Series

Audiostileiste

Diese Stileiste dient dem

(Frontblende)

Anschließen von Audioge-

(9-polig, HD_AUDIO1)

räten an der Frontblende.

(siehe S. 1, Nr. 24)

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse

muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Sy-

stems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Wenn Sie ein AC’97-Audiopanel nutzen, installieren Sie es bitte anhand der nach-

stehenden Schritte an der Audiostileiste (Frontblende):

A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.

B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.

C. Verbinden Sie Erde (GND) mit Erde (GND).

D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie

müssen Sie nicht mit dem AC’97-Audiopanel verbinden.

E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic

(Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recor-

ding Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprechersti-

Bitte verbinden Sie den

leiste

Gehäuselautsprecher mit

(4-polig, SPEAKER1)

dieser Stileiste.

(siehe S. 1, Nr. 10)

Gehäuse- und Netzteillüf-

Bitte verbinden Sie die

teranschlüsse

Lüerkabel mit den

(4-polig, CHA_FAN1)

Lüeranschlüssen; der

(siehe S. 1, Nr. 17)

schwarze Draht gehört

zum Erdungskontakt.

(3-polig, CHA_FAN2)

(siehe S. 1, Nr. 27)

(3-polig, CHA_FAN3)

(siehe S. 1, Nr. 26)

Deutsch

(3-polig, PWR_FAN1)

(siehe S. 1, Nr. 7)

37
