ASRock Fatal1ty H87 Performance: 1 Introduction

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).

Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-

circuité’. Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est

‘ouvert’. L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont

«court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS

(CLRCMOS1)

Fonction Clear CMOSPar défaut

(voir p.1, No. 16)

CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les

paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre

ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis

utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur

CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS

après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système,

puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que

les paramètres mot de passe, date, heure et prol par défaut de l’utilisateur seront

uniquement eacés en cas de retrait de la pile de la CMOS.

Français

44

Série Fatal1ty H87 Performance

Sélection du cavalier du

BIOS

(BIOS_SEL1)

Par défaut

BIOS de secours

(BIOS principal)

(voir p.1, No. 25)

Cette carte mère est dotée de deux BIOS – un BIOS principal (BIOS_A), et un

BIOS de secours (BIOS_B) – ce qui permet d’optimiser la protection du système

pour des performances ables et stables. En règle générale, le système utilise

le BIOS principal. Toutefois, si le BIOS principal venait à être corrompu ou

endommagé, veuillez utiliser le capuchon de cavalier pour court-circuiter la

broche 2 et la broche 3, et le BIOS de secours prendra automatiquement le relais

au redémarrage du système. Après cela, eectuez un nouveau court-circuitage de

la broche 1 et de la broche 2, puis utilisez “Secure Backup UEFI“ depuis l’utilitaire

de conguration du BIOS pour copier le chier BIOS vers le BIOS principal et

rétablir le fonctionnement normal du système. Par souci de sécurité du système,

l’utilisateur ne peut pas mettre à jour le BIOS de secours manuellement. Pour

identier le BIOS actif, l’utilisateur peut consulter les témoins LED du BIOS (LED_

BIOS_A ou LED_BIOS_B).

Français

45

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne

placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un

capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement

votre carte mère.

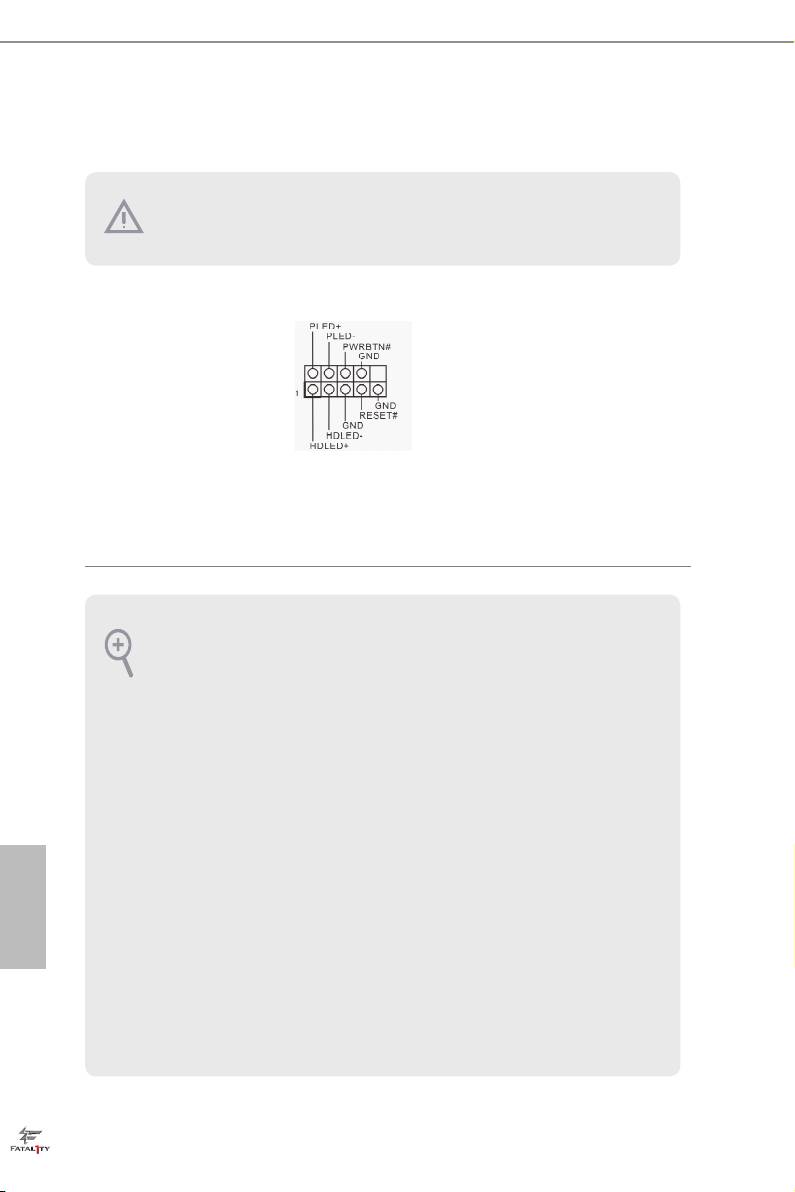

Embase du panneau

Branchez le bouton de mise

système

en marche/arrêt, le bouton

(PANNEAU1 à 9 broches)

de réinitialisation et le

(voir p.1, No. 11)

témoin d’état du système

présents sur le châssis sur

cette embase en respectant

la conguration des broches

illustrée ci-dessous. Repérez

les broches positive et

négative avant de brancher

les câbles.

PWRBTN (Bouton de mise en marche) :

pour brancher le bouton de mise en marche au panneau frontal du châssis. Vous

pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise

en marche.

RESET (Bouton de réinitialisation) :

pour brancher le bouton de réinitialisation au panneau frontal du châssis. Appuyez

sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de

dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation au panneau frontal du châssis. Le

LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se

trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode

Français

veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur au panneau frontal du châssis.

Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de

panneau frontal est principalement composé d'un bouton de mise en marche, bouton

de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur

etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette em-

base, veillez à parfaitement faire correspondre les ls et les broches.

46

Série Fatal1ty H87 Performance

Embase LED

Veuillez brancher le

d’alimentation

LED d’alimentation du

(PLED1 à 3 broches)

châssis sur cette embase

(voir p.1, No. 9)

pour indiquer l’état

d’alimentation du système.

Connecteurs Serial ATA3

Ces six connecteurs SATA3

(SATA3_0:

sont compatibles avec les

voir p. 1, No. 12)

câbles de données SATA

(SATA3_1:

pour les appareils de

(voir p.1, No. 13)

stockage internes avec un

SATA3_0SATA3_4 SATA3_2

(SATA3_2:

taux de transfert maximal

(voir p.1, No. 15)

de 6,0 Go/s.

(SATA3_3:

SATA3_1SATA3_5 SATA3_3

voir p.1, No. 14)

(SATA3_4:

voir p.1, No. 19)

(SATA3_5:

voir p.1, No. 18)

Embases USB 2.0

En plus des quatre ports

(USB4_5 à 9 broches)

USB 2.0 sur le panneau E/

(voir p.1, No. 20)

S, cette carte mère est dotée

(USB6_7 à 9 broches)

de deux embases. Chaque

(voir p.1, No. 21)

embase USB 2.0 peut

prendre en charge deux

ports.

Embases USB 3.0

En plus des quatre ports

(USB3_4_5 à 19 broches)

USB 3.0 sur le panneau

(voir p.1, No. 8)

E/S, cette carte mère

est dotée d’une embase

supplémentaire. Chaque

Français

embase USB 3.0 peut

prendre en charge deux

ports.

47

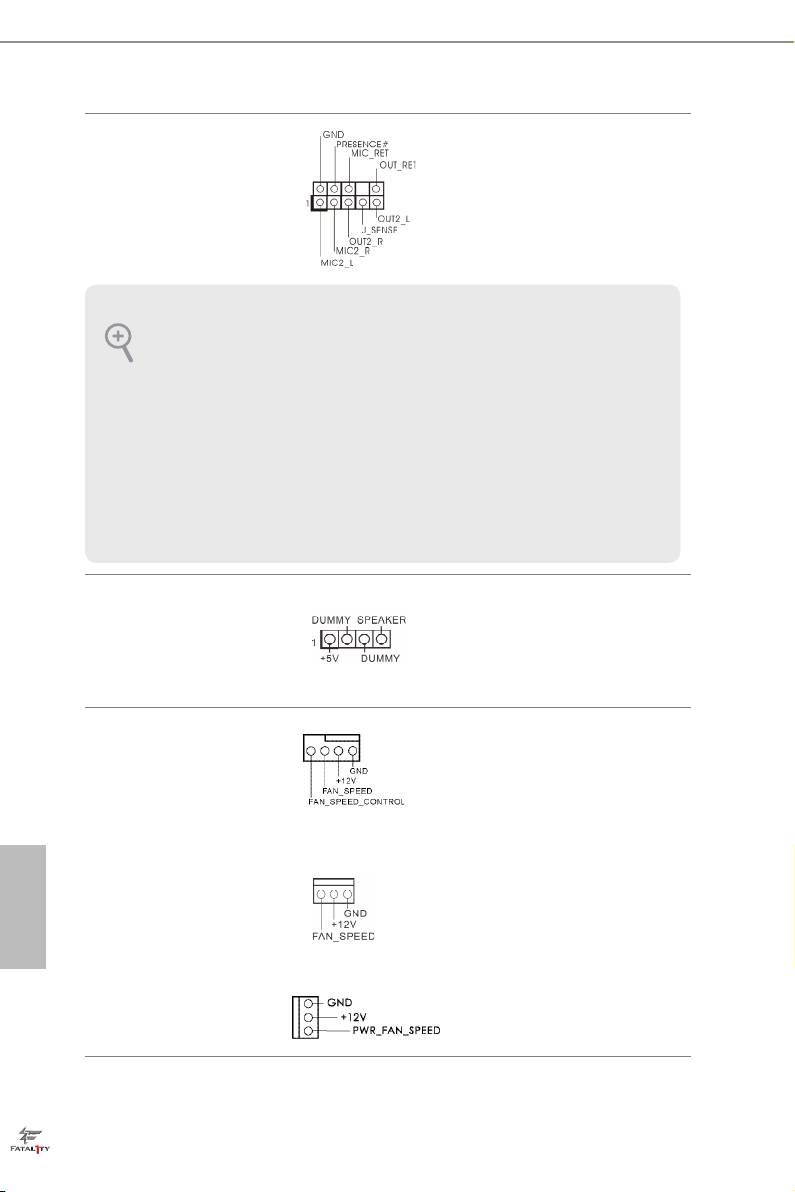

Embase audio du panneau

Cette embase sert au

frontal

branchement des appareils

(HD_AUDIO1 à 9

audio au panneau audio

broches)

frontal.

(voir p.1, No. 24)

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection

de la che), mais le panneau grillagé du châssis doit être compatible avec la HDA

pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre

manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du

panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.

B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.

C. branchez la mise à terre (GND) sur mise à terre (GND).

D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il

est inutile de les brancher avec le panneau audio AC’97.

E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de

contrôle Realtek et réglez le paramètre « Volume d’enregistrement ».

Embase du haut-parleur

Veuillez brancher le haut-

du châssis

parleur du châssis sur cette

(SPEAKER1 à 4 broches)

embase.

(voir p.1, No. 10)

Connecteurs du châssis

Veuillez brancher les câbles

et de l’alimentation du

du ventilateur sur les

ventilateur

connecteurs du ventilateur,

(CHA_FAN1 à 4 broches)

puis reliez le l noir à la

(voir p.1, No. 17)

broche de mise à terre.

Français

(CHA_FAN2 à 3 broches)

(voir p.1, No. 27)

(CHA_FAN3 à 3 broches)

(voir p.1, No. 26)

(PWR_FAN1 à 3 broches)

(voir p.1, No. 7)

48

Série Fatal1ty H87 Performance

Connecteurs du

Cette carte mère est

ventilateur du processeur

dotée d’un connecteur à 4

(CPU_FAN1 à 4 broches)

broches pour ventilateur de

(voir p.1, No. 3)

processeur (Quiet Fan). Si

vous envisagez de connecter

(CPU_FAN2 à 3 broches)

un ventilateur de processeur

(voir p.1, No. 2)

à 3 broches, veuillez le

brancher sur la Broche 1-3.

Connecteur

Cette carte mère est

12

24

d’alimentation ATX

dotée d’un connecteur

(ATXPWR1 à 24 broches)

d’alimentation ATX à 24

(voir p.1, No. 6)

broches. Pour utiliser une

alimentation ATX à 20

broches, veuillez eectuer

1

13

les branchements sur la

Broche 1 et la Broche 13.

Connecteur

Cette carte mère est

d’alimentation ATX 12V

dotée d’un connecteur

(ATX12V1 à 8 broches)

d’alimentation ATX 12V

(voir p.1, No. 1)

à 8 broches. Pour utiliser

une alimentation ATX à 4

broches, veuillez eectuer

les branchements sur la

Broche 1 et la Broche 5.

Embase pour module

Cette embase prend en charge un

infrarouge

module sans-l d’émission et de

(IR1 à 5 broches)

réception infrarouge optionnel.

(voir p.1, No. 22)

Français

Embase pour port série

Cette embase COM1 prend

(COM1 à 9 broches)

en charge un module de

(voir p.1, No. 23)

port série.

49
