ASRock Fatal1ty H87 Performance: 1 簡介

1.2 規格

平台

• ATX 尺寸

• ASRock DuraCap (2.5 倍壽命 ) (100% 日本製高品質固態高分

子電容 )

TM

CPU

• 支援第 4 代 Intel® Core

i7 / i5 / i3 / Xeon® / Pentium® /

繁體中文

Celeron® (LGA1150 封裝 )

• 數位電源設計

• 8 電源相位設計

• 支援 Intel® Turbo Boost 2.0 技術

晶片組

• Intel® H87

• 支援 Intel® Small Business Advantage 2.0

• 支援 Intel® Rapid Start 技術及 Smart Connect 技術

記憶體

• 雙通道 DDR3 記憶體技術

• 4 x DDR3 DIMM 插槽

• 支援 DDR3 1600/1333/1066 非 ECC、無緩衝記憶體

• 最大系統記憶體容量：32GB ( 請參閱「注意」)

• 支援 Intel® Extreme Memory Prole (XMP)1.3/1.2

擴充插槽

• 1 x PCI Express 3.0 x16 插槽 (PCIE2：x16 模式 )

• 1 x PCI Express 2.0 x16 插槽 (PCIE4：x4 模式 )

• 若已佔用 PCIE1 或 PCIE3 插槽，PCIE4 插槽將以 x2 模式執

行。

• 2 x PCI Express 2.0 x1 插槽

• 3 x PCI 插槽

• 支援 15μGold Finger (PCIE2 插槽 )

TM

TM

• 支援 AMD Quad CrossFireX

及 CrossFireX

顯示卡

• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-in

Visuals 及 VGA 輸出。

• 支援 Intel® HD Graphics Built-in Visuals：轉換 AVC、MVC

(S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影像

TM

同步轉檔技術、Intel® InTru

3D, Intel® Clear Video HD

TM

Technology、Intel® Insider

、Intel® HD Graphics 4600

140

Fatal1ty H87 Performance

系列

• Pixel Shader 5.0，DirectX 11.1

• 最大共用記憶體 1792MB

• 三個 VGA 輸出選項：D-Sub、DVI-D 及 HDMI

• 支援三台顯示器

• 支援最高達 4K × 2K (4096x2304) @ 24Hz 解析度的 HDMI

技術

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub

• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip

Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

• 支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能

繁體中文

• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray

(BD) 播放

音訊

• 7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼器）

功能

• 高階藍光音訊支援

TM

• 支援 Purity Sound

- 115dB SNR DAC 及差動放大器

- TI® NE5532 ( 支援最高 600 Ohms 的 Premium Headset

Amplier)

- 直驅技術

- EMI 遮蔽蓋

- PCB 隔離遮蔽

• 支援 DTS Connect

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• 支援 Intel® 遠端喚醒技術

• 支援網路喚醒

• 支援 Energy Ecient Ethernet 802.3az

• 支援 PXE

141

後面板 I/O

• 1 x PS/2 鍵盤連接埠

• 1 x D-Sub 連接埠

• 1 x DVI-D 連接埠

• 1 x HDMI 輸出連接埠

• 1 x HDMI 輸入連接埠

• 1 x 光纖 SPDIF 輸出連接埠

• 3 x USB 2.0 連接埠

繁體中文

• 1 x Fatal1ty 滑鼠連接埠 (USB 2.0)

• 4 x USB 3.0 連接埠 (ASMedia 集線器 )

• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED

LED）

• HD 音訊插孔：後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇

叭 / 麥克風

儲存裝置

• 6 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、RAID

5、RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反應技術）、

NCQ、AHCI 及「熱插拔」

接頭

• 1 x IR 排針

• 1 x COM 連接埠排針

• 1 x 電源 LED 排針

• 2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin)

• 3 x 機殼風扇接頭 (1 x 4-pin、2 x 3-pin)

• 1 x 電源風扇接頭 (3-pin)

• 1 x 24 pin ATX 電源接頭

• 1 x 8 pin 12V 電源接頭 ( 高密度電源接頭 )

• 1 x 前面板音訊接頭

• 2 x USB 2.0 排針 ( 支援 4 USB 2.0 連接埠 )

• 1 x USB 3.0 排針 ( 支援 2 USB 3.0 連接埠 )

BIOS 功能

• 2 x 64Mb AMI UEFI Legal BIOS，具備多國語言 GUI 支援 (1 x

主 BIOS and 1 x 復原備用 BIOS)

• 支援「隨插即用」

• ACPI 1.1 符合喚醒自動開機

• 支援免跳線模式

• 支援 SMBIOS 2.3.1

• CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整

142

Fatal1ty H87 Performance

系列

支援 CD

• 驅動程式、公用程式、防毒軟體 ( 試用版 )、CyberLink

MediaEspresso 6.5 Trial、Google Chrome 瀏覽器及工具列、

Start8、MeshCentral、Splashtop Streamer、Xsplit

硬體監視

• CPU ／機殼溫度感應

器

• CPU ／機殼／電源風扇轉速計

• CPU ／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼風

扇速度）

• CPU ／機殼風扇多重速度控制

• 電壓監控：+12V、+5V、+3.3V、CPU Vcore

繁體中文

作業系統

• 相容 Microso® Windows® 8 / 8 64 位元 / 7 / 7 64 位元

認證

• FCC、CE、WHQL

• ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器）

* 如需產品詳細資訊，請造訪我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用

自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或

者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們

對於因超頻所造成的可能損害概不負責。

在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際

記憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使

用 ASRock XFast RAM 運用 Windows® 無法使用的記憶體。

143

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳

線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線帽套在 pin1

及 pin2 時，這兩個針腳皆為「短路」。

繁體中文

清除 CMOS 跳線

(CLRCMOS1)

清除 CMOS預設

( 請參閱第 1 頁，編號 16)

您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設

設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使

用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新

BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重

新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS

電池時才會清除密碼、日期、時間及使用者預設設定檔。

144

Fatal1ty H87 Performance

系列

BIOS 選擇跳線

(BIOS_SEL1)

預設

備用 BIOS

( 請參閱第 1 頁，編號 25)

( 主 BIOS)

本主機板設有兩個板載 BIOS，分別是主 BIOS (BIOS_A) 與備用 BIOS (BIOS_

B)，可增進系統安全及穩定性的保護。一般而言，系統會以主 BIOS 運作。但若

主 BIOS 損毀或損壞，請使用跳線帽讓 pin2 與 pin3 短路，之後備用 BIOS 將接

管下一次的系統開機工作。之後讓 pin1 與 pin2 再次短路，然後使用 BIOS 設定

公用程式內的「Secure Backup UEFI」將 BIOS 檔案複製至主 BIOS，以確保系統

正常運作。基於系統安全，使用者無法手動更新備用 BIOS。使用者可參考 BIOS

繁體中文

LED (BIOS_A_LED 或 BIOS_B_LED) 識別目前正在啟動哪一個 BIOS。

145

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套

在排針及接頭上，將造成主機板永久性的受損。

繁體中文

系統面板排針

請依照以下的針腳排列

(9-pin PANEL1)

將機殼上的電源開關、

( 請參閱第 1 頁， 編號 11)

重設開關及系統狀態指

示燈連接至此排針。在

連接纜線之前請注意正

負針腳。

PWRBTN（電源開關）：

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET（重設開關）：

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重

設開關即可重新啟動電腦。

PLED（系統電源 LED）：

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統

進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，

LED 會熄滅。

HDLED（硬碟活動 LED）：

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源

LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，

請確定佈線及針腳指派皆正確相符。

146

Fatal1ty H87 Performance

系列

電源 LED 排針

請將機殼電源 LED 連

(3-pin PLED1)

接至此排針，以

指示系

( 請參閱第 1 頁，編號 9）

統的電源狀態。

Serial ATA3 接頭

這六組 SATA3 接頭皆

(SATA3_0：

支援內部儲存裝置的

請參閱第 1 頁，編號 12）

SATA 資料纜線，最高

(SATA3_1：

SATA3_0SATA3_4 SATA3_2

可達 6.0 Gb/s 資料傳輸

請參閱第 1 頁，

率。

編號 13)

繁體中文

(SATA3_2：

SATA3_1SATA3_5 SATA3_3

請參閱第 1 頁，

編號 15)

(SATA3_3：

請參閱第 1 頁，編號 14）

(SATA3_4：

請參閱第 1 頁，編號 19）

(SATA3_5：

請參閱第 1 頁，編號 18）

USB 2.0 排針

除了 I/O 面板上的四個

(9-pin USB4_5)

USB 2.0 連接埠外，在本

( 請參閱第 1 頁，編號 20）

主機板上還有另外兩組

(9-pin USB6_7)

排針。各 USB 2.0 排針

( 請參閱第 1 頁，編號 21）

皆可支援兩個連接埠。

USB 3.0 排針

除了 I/O 面板上的四個

(19-pin USB3_4_5)

USB 3.0 連接埠外，在本

( 請參閱第 1 頁，編號 8）

主機板上還有另外一組

排針。各 USB 3.0 排針

皆可支援兩個連接埠。

147

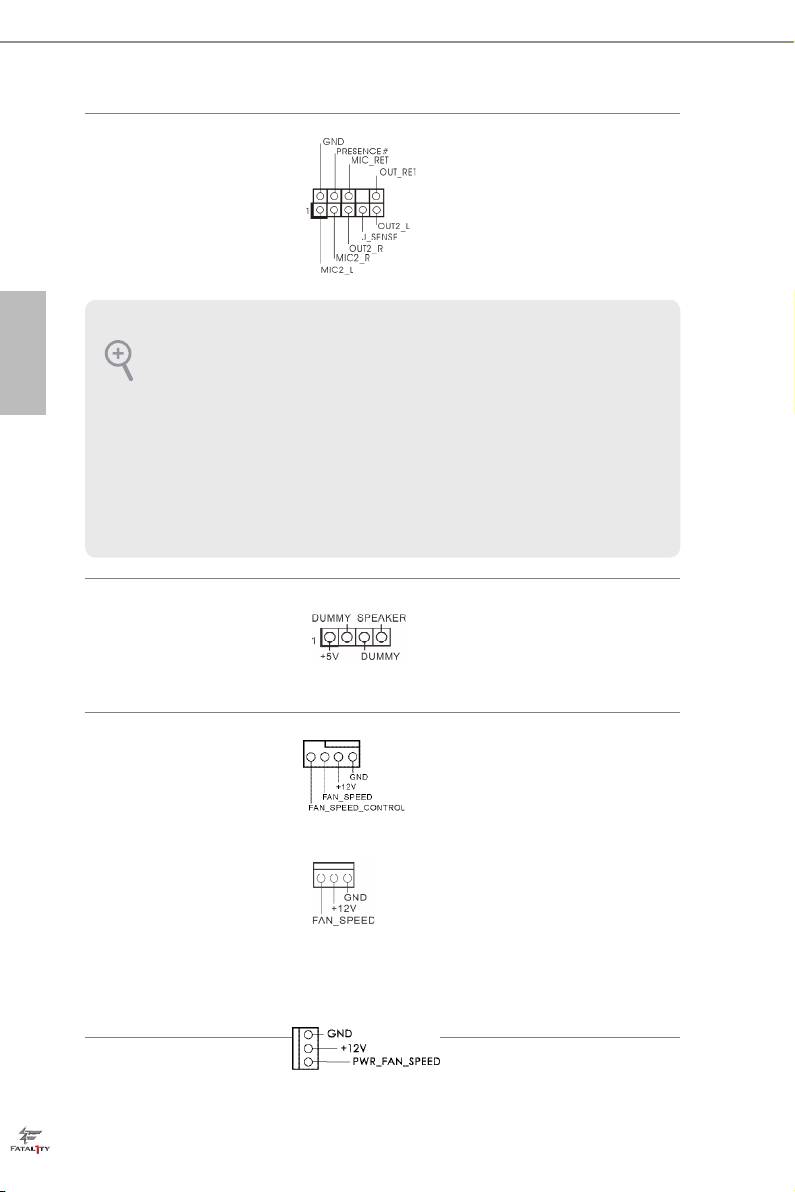

前面板音訊排針

本排針適用於連接音訊

(9-pin HD_AUDIO1)

裝置至前面板音訊。

( 請參閱第 1 頁，編號 24)

繁體中文

1.

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須

支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。

2.

若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。

B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面

板上連接。

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄

音音量」。

機殼喇叭排針

請將機殼喇叭連接至此

(4-pin SPEAKER1)

排針。

( 請參閱第 1 頁， 編號 10)

機殼及電源風扇接頭

請將風扇纜線連接至風

(4-pin CHA_FAN1)

扇接頭，並比對黑線及

( 請參閱第 1 頁， 編號 17)

接地針腳。

(3-pin CHA_FAN2)

( 請參閱第 1 頁， 編號 27)

(3-pin CHA_FAN3)

( 請參閱第 1 頁， 編號 26)

(3-pin PWR_FAN1)

( 請參閱第 1 頁， 編號 7)

148

Fatal1ty H87 Performance

系列

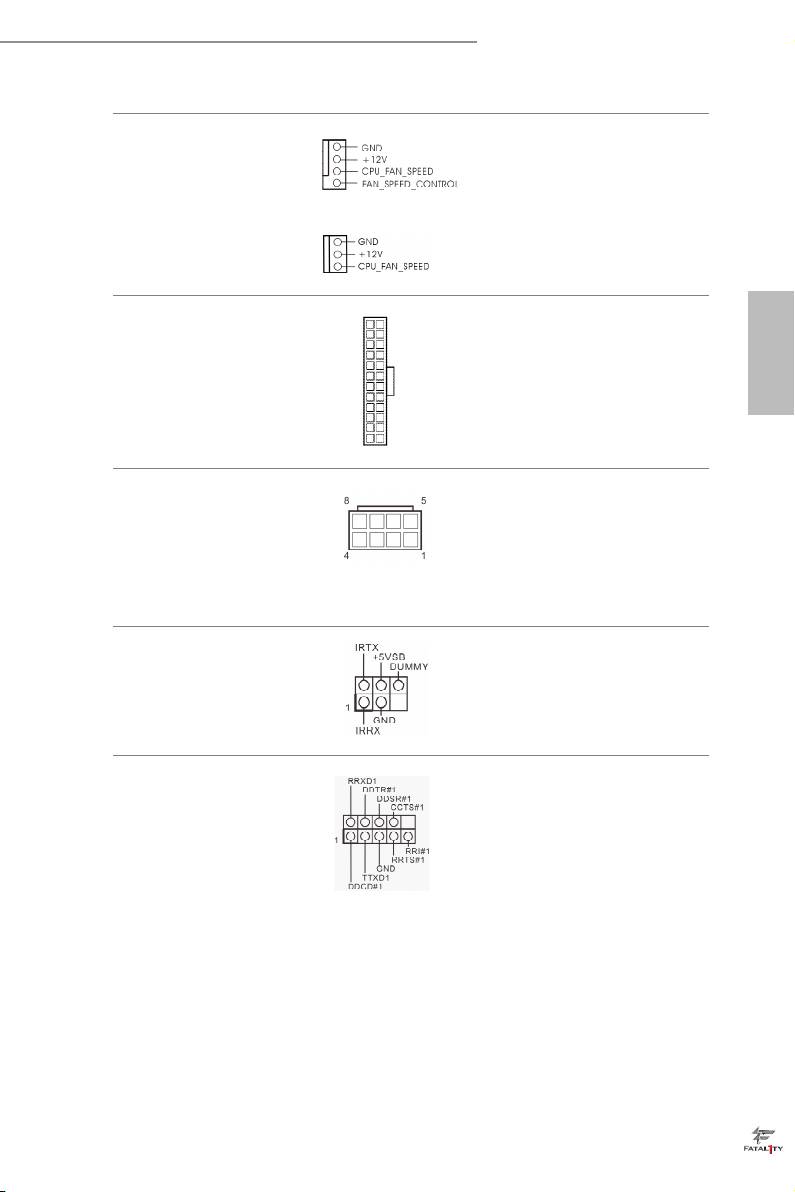

CPU 風扇接頭

本主機板配備 4-Pin

(4-pin CPU_FAN1)

CPU 風扇 ( 靜音風扇 )

( 請參閱第 1 頁， 編號 3)

接頭。若您計畫連接

3-Pin CPU 風扇，請接

(3-pin CPU_FAN2)

至 Pin 1-3。

( 請參閱第 1 頁， 編號 2)

12

ATX 電源接頭

24

本主機板配備一組 24-

(24-pin ATXPWR1)

pin ATX 電源接頭。若

( 請參閱第 1 頁，編號 6)

要使用 20-pin ATX 電

繁體中文

源供應器，請插入 Pin 1

及 Pin 13。

1

13

ATX 12V 電源接頭

本主機板配備一組

(8-pin ATX12V1)

8-pin ATX 12V 電源

( 請參閱第 1 頁，編號 1)

接頭。若要使用 4-pin

ATX 電源供應器，請插

入 Pin 1 及 Pin 5。

紅外線模組排針

此排針支援選用的無線傳送及

(5-pin IR1)

接收紅外線模組。

( 請參閱第 1 頁，編號 22)

序列連接埠排針

此 COM1 排針支援序

(9-pin COM1)

列連接埠模組。

（請參閱第 1 頁，編號 23）
