ASRock FM2A85X Extreme6: 1. Introduction

1. Introduction

Merci pour votre achat d’une carte mère ASRock FM2A85X Extreme6, une carte

mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle

offre des performances excellentes et une conception robuste conformément à

l’engagement d’ASRock sur la qualité et la abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

notication. Au cas où n’importe qu’elle modication intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock FM2A85X Extreme6 (Facteur de forme ATX)

Guide d’installation rapide ASRock FM2A85X Extreme6

CD de soutien ASRock FM2A85X Extreme6

Quatre câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

ASRock vous rappelle...

®

Pour bénécier des meilleures performances sous Windows

8 / 8 64 bits

TM

TM

/ 7 / 7 64 bits / Vista

/ Vista

64 bits, il est recommandé de paramétrer

l'option BIOS dans Conguration de stockage en mode AHCI. Pour plus

Français

de détails sur l'installation BIOS, référez-vous au "Mode d'emploi" sur

votre CD de support.

48

ASRock FM2A85X Extreme6 Motherboard

1.2 Spécications

Format - Facteur de forme ATX

- Design de condensateur Premium Gold (condensateurs

polymère conducteur de qualité supérieure 100% fabriqués

au Japon)

CPU - Support des unités centrales Socket FM2 100W

- Conception Digi Power

- Conception 8 + 2 Power Phase

TM

- Supporte la technologie Cool ‘n’ Quiet

d’AMD

- UMI-Link GEN2

Chipsets - AMD A85X (Hudson-D4)

Mémoire - Compatible avec la Technologie de Mémoire à Canal

Double

- 4 x slots DIMM DDR3

- Supporter DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/

1600/1333/1066/800 non-ECC, sans amortissement

mémoire

- Capacité maxi de mémoire système: 64GB

®

- Prend en charge le prol de mémoire extrême Intel

(XMP)

1.3/1.2

- Prend en charge le prol de mémoire AMD (AMP)

Slot d’extension - 3 x slots PCI Express 2.0 x16 (PCIE2/PCIE4: simple à x16

(PCIE2) / x8 (PCIE4) ou double en mode x8 (PCIE2) /x8

(PCIE4); PCIE5 à mode x4)

- 2 x slots PCI Express 2.0 x1

- 2 x slots PCI

TM

TM

- Support de AMD Quad CrossFireX

, 3-Way CrossFireX

,

TM

CrossFireX

et Dual Graphics

VGA sur carte - Graphiques à l’AMD Radeon HD 7000

- DirectX 11, nuanceur de pixels 5.0

- mémoire partagée max 2GB

- Quatre options de sortie VGA: D-Sub, DVI-D, HDMI et

DisplayPort

- Prend en charge le HDMI 1.4a avec une résolution

maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge le Dual-link DVI avec une résolution

Français

maximale jusqu’à 2560x1600 @ 75Hz

- Prend en charge le D-Sub avec une résolution maximale

jusqu’à 1920x1600 @ 60Hz

- Prend en charge le DisplayPort 1.2 avec une résolution

49

ASRock FM2A85X Extreme6 Motherboard

maximale jusqu’à 4096x2160 @ 30Hz

- Supporte DP++

- Supporte Multi-Streaming

- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et

HBR (High Bit Rate Audio: Audio à haut débit binaire) avec

HDMI (Moniteur compatible HDMI requis)

- Prend en charge la 3D stéréoscopique Blu-ray avec

HDMI 1.4a

TM

- Supporte AMD Steady Video

2.0: Nouvelle fonctionnalité

de traitement post-vidéo pour réduction automatique des

tremblements dans les clips vidéo en ligne/maison

- Prise en charge de la fonction HDCP avec ports DVI, HDMI

et DisplayPort

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

ports DVI, HDMI et DisplayPort

Audio - 7,1 CH HD Audio avec protection de contenu

(Realtek ALC898 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supporte du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Efcient Ethernet

(Ethernet à efcacité énergétique) 802.3az

- Supporte PXE

Panneau arrière I/O Panel

- 1 x port souris/clavier PS/2

- 1 x port D-Sub

- 1 x port DVI-D

- 1 x port HDMI

- 1 x DisplayPort

- 1 x Port de sortie optique SPDIF

- 2 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

Français

- 4 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE)

- 1 x interrupteur d’effacement du CMOS

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

Entrée Ligne / Haut-parleur frontal / Microphone

50

ASRock FM2A85X Extreme6 Motherboard

SATA3 - 7 x connecteurs 6,0 Gb/s SATA3, prise en charge des

fonctions RAID (RAID 0, RAID 1, RAID 5 et RAID 10), NCQ,

AHCI et « Connexion à chaud »

USB 3.0 - 2 x ports USB3.0 à l’arrière par AMD A85X (Hudson-D4),

prennent en charge USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

- 2 x ports USB3.0 à l’arrière par ASMedia ASM1042,

prennent en charge USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

USB 3.0) par AMD A85X (Hudson-D4), prend en charge

USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

Connecteurs - 7 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x LED di accensione

- 1 x Embase d’intrusion châssis

- 2 x Connecteur pour ventilateur de CPU (1 x br. 4, 1 x br. 3)

- 3 x Connecteur pour ventilateur de Châssis

(1 x br. 4, 2 x br. 3)

- 1 x Connecteur pour ventilateur de pouvoir (br. 3)

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur d’alimentation XFire

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

supplémentaires)

- 1 x Dr. Debug (LED de débogage à 7 segments)

- 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED

BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

Français

- Support SMBIOS 2.3.1

- DRAM, APU PCIE VDDP, CPU et CPU NB/GFX Tension

Multi-ajustement

51

ASRock FM2A85X Extreme6 Motherboard

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai),

CyberLink MediaEspresso 6.5 Trial, Google Chrome

Browser et Toolbar

Surveillance - Détection de la température de l’UC

système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU/Châssis/Ventilateur

- Ventilateur silencieux pour unité centrale

- Commande de ventilateur CPU/boîtier à plusieurs vitesses

- Détection d’OUVERTURE DE BOÎTIER

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

OS - Microsoft

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/

TM

Vista

64-bit

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

Français

52

ASRock FM2A85X Extreme6 Motherboard

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 24)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

1. Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

2. Si vous effacez la CMOS, il se peut qu’une ouverture du boîtier

soitdétectée. Veuillez ajuster l’option du BIOS “Clear Status”

(Effacerl’état) pour effacer la mention d’état d’intrusion dans le

châssis.

Français

53

ASRock FM2A85X Extreme6 Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-

têtes et connecteurs causera à la carte mère des dommages irré-

versibles!

Connecteurs Série ATA3 Ces sept connecteurs Série

(SATA3_1_2: voir p.2 No. 12)

ATA3 (SATA3) prennent en

(SATA3_3_4: voir p.2 No. 13)

charge les câbles SATA pour

(SATA3_7_8: voir p.2 No. 14)

les périphériques de stockage

(SATA3_5: voir p.2 No. 15)

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

SATA3_8 SATA3_4 SATA3_2

SATA3_7 SATA3_3 SATA3_1

SATA3_5

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA3 ou au

connecteur SATA3 sur la carte

mere.

En-tête USB 2.0 A côté des deux ports USB

US B_PWR

P- 1

P+ 1

(USB_0_1 br.9)

2.0 par défaut sur le panneau

GN D

DU MMY

(voir p.2 No. 26)

E/S, il y a trois embases USB

1

2.0 sur cette carte mère.

GN D

P+ 0

P- 0

Chaque embase USB 2.0 peut

US B_PWR

(USB_2_3 br.9)

U SB_PWR

prendre en charge 2 ports USB

P-3

P +3

(voir p.2 No. 27)

2.0.

GND

DUMMY

Français

1

GND

P +2

P-2

U SB_PWR

(USB_4_5 br.9)

(voir p.2 No. 28)

54

ASRock FM2A85X Extreme6 Motherboard

En-tête USB 3.0 En plus des quatre ports USB

VbusVbus

(USB3_5_6 br. 19)

3.0 par défaut sur le panneau

Vbus

IntA_P6_SSRX-

IntA_P5_SSRX-

IntA_P6_SSRX+

(voir p.2 No. 10)

E/S, il y a une barrette USB 3.0

IntA_P5_SSRX+

GND

sur la carte mère. Cette barrette

GND

IntA_P6_SSTX-

IntA_P5_SSTX-

IntA_P6_SSTX+

USB 3.0 peut prendre en

IntA_P5_SSTX+

GND

GND

IntA_P6_D-

charge deux ports USB 3.0.

IntA_P5_D-

IntA_P6_D+

IntA_P5_D+

DUMMY

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de

(voir p.2 No. 23)

transfert et de réception sans

l.

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des récepteur

(voir p.2 No. 29)

Connecteur audio panneau C’est une interface pour

GND

P RESENCE#

M IC_RET

(HD_AUDIO1 br. 9)

un câble avant audio en façade

OUT_RET

(voir p.2 No. 33)

qui permet le branchement et

1

le contrôle commodes de

O UT2_L

périphériques audio.

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. L’audio à haute dénition (HDA) prend en charge la détection de che,

mais le l de panneau sur le châssis doit prendre en charge le HDA pour

fonctionner correctement. Veuillez suivre les instructions dans notre

manuel et le manuel de châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

®

TM

Pour les systèmes d’exploitation Windows

8 / 8 64 bits / 7 / 7 64 bits / Vista

/

Français

TM

Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

55

ASRock FM2A85X Extreme6 Motherboard

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9)

plusieurs fonctions du

(voir p.2 No. 17)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

Français

56

ASRock FM2A85X Extreme6 Motherboard

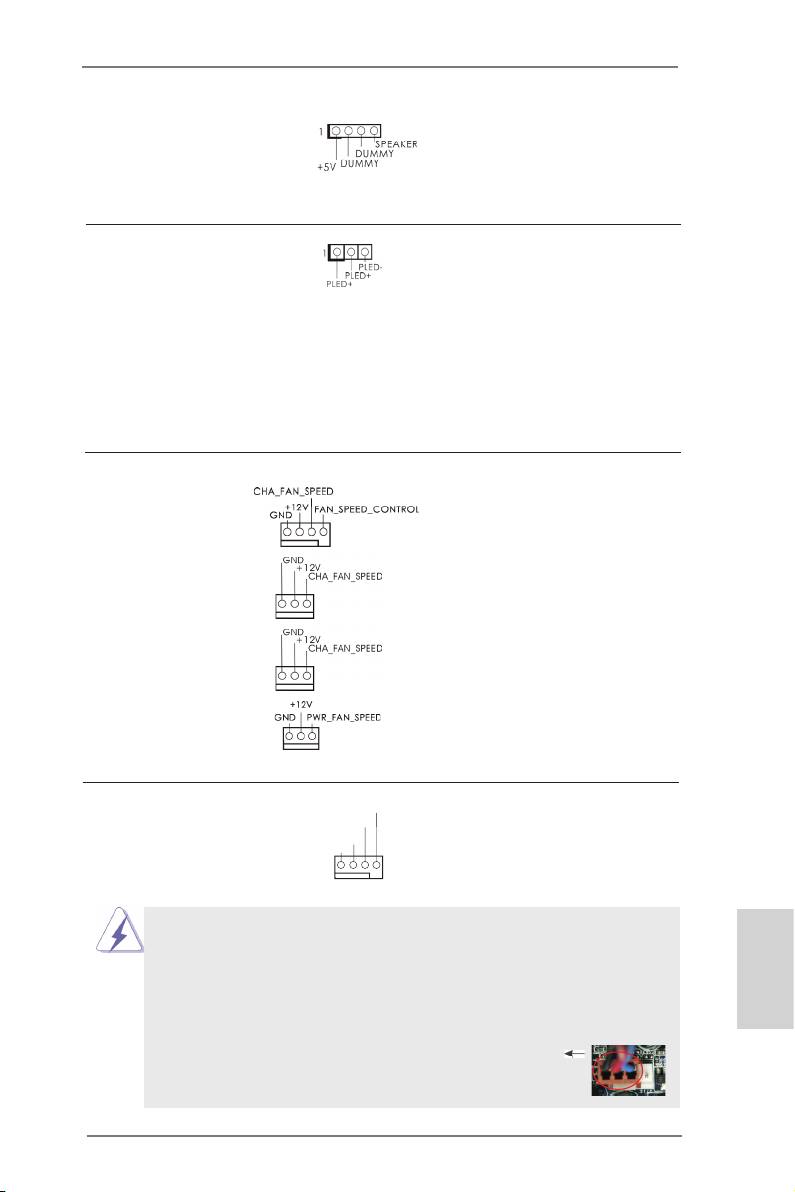

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4)

cet en-tête.

(voir p.2 No. 21)

LED di accensione Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2 Nr. 16)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

(spegnimento).

Connecteur pour châssis et ventilateur

Branchez les câbles du

(CHA_FAN1 br. 4)

ventilateur aux connecteurs pour

(voir p.2 No. 22)

ventilateur et faites correspondre

le l noir à la broche de terre.

(CHA_FAN2 br. 3)

(voir p.2 No. 41)

(CHA_FAN3 br. 3)

(voir p.2 No. 43)

(PWR_FAN1 br. 3)

(voir p.2 No. 4)

Connecteur du ventilateur Veuillez connecter le câble de

FAN_S PEED_CONTROL

CPU_FAN_SPEED

de l’UC ventilateur d’UC sur ce

+ 12V

(CPU_FAN1 br. 4)

connecteur et brancher le l

GND

(voir p.2 No. 5)

noir sur la broche de terre.

1 2 3 4

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

Français

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

57

ASRock FM2A85X Extreme6 Motherboard
