ASRock FM2A85X Extreme6: 1. 主板簡介
1. 主板簡介: ASRock FM2A85X Extreme6
1. 主板簡介
謝謝你采用了華擎
FM2A85X Extreme6
主板 , 本主板由華擎嚴格制造 , 質量可靠 ,
穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主
板信息可參看驅動光盤的用戶手冊。
由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另
行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找
到最新的顯卡和 CPU 支持表。
華擎网址：http://www.asrock.com
如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機
種的規格信息。
www.asrock.com/support/index.asp
1.1 包裝盒內物品
華擎
FM2A85X Extreme6
主板 (ATX 規格 )
華擎
FM2A85X Extreme6
快速安裝指南
華擎
FM2A85X Extreme6
支持光盤
四條 Serial ATA(SATA) 數據線 ( 選配 )
一塊 I/O 擋板
ASRock提醒您
...
®
TM
TM
為了在 Windows
8 / 8 64-bit / 7 / 7 64-bit / Vista
/ Vista
64-
bit 系統中取得更好的性能，建議您在BIOS中將Storage Configuration
（存儲配置）選項設成AHCI模式。關于BIOS設置程序，請參見支持光盤中
的“User Manual”以了解相詳細信息。
簡體中文
150
ASRock FM2A85X Extreme6 Motherboard
1.2 主板規格
架构 - ATX 規格
- 优質鍍金電容設計（100% 日制高品質高傳導性固態電容）
處理器 - FM2 插槽支持 100W 處理器
- Digi 電源設計
- 8 + 2 電源相位設計
™
- 支持 AMD Cool
‘
n
’
Quiet
冷靜技術
- UMI-Link GEN2
芯片組 - AMD A85X (Hudson-D4)
系統內存 - 支持雙通道 DDR3 內存技術
- 配備 4 個 DDR3 DIMM 插槽
- 支持DDR3 2600+( 超頻 )/2400( 超頻 )/2133( 超頻 )/1866/1600
/1333/1066/800 non-ECC、un-buffered 內存
- 最高支持 64GB 系統容量
®
- 支持 Intel
Extreme Memory Profile(XMP)1.3/1.2
- 支持 AMD Memory Profile(AMP)
擴展插槽 - 3 x PCI Express 2.0 x16 插槽（PCIE2/PCIE4：單個 x16
(PCIE2)/x8 (PCIE4) 或兩個 x8(PCIE2)/x8(PCIE4) 模式、
PCIE5: x4 模式 )
- 2 x PCI Express 2.0 x1 插槽
- 2 x PCI 插槽
TM
TM
TM
- 支持 AMD 4 路 CrossFireX
、3 路 CrossFireX
、CrossFireX
和雙顯卡技術
板載顯卡 - AMD Radeon HD 7000 顯卡
- DirectX 11、Pixel Shader 5.0 技術
- 最大共享內存 2GB
- 支持四個 VGA 輸出選項 :D-Sub、DVI-D、HDMI 和 DisplayPort
- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz
- 支持 Dual-link DVI, 最高分辨率達 2560x1600 @ 75Hz
- 支持 D-Sub, 最高分辨率達 1920x1600 @ 60Hz
- 支持 DisplayPort 1.2, 最高分辨率達 4096x2160 @ 30Hz
- 支持 DP++
- 支持 Multi-Streaming
- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、
xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 )
- 支持藍光立体 3D 和 HDMI 1.4a
TM
簡體中文
- 支持 AMD Steady Video
2.0: 最新視頻后處理能力，可為家
庭 / 在線視頻提供自動降低抖動的功能
- 通過 DVI、HDMI 和 DisplayPort 接口支持 HDCP 功能
- 通過 DVI、HDMI 和 DisplayPort 接口可播放 1080 線藍光光盤
(BD) / HD-DVD 光盤
151
ASRock FM2A85X Extreme6 Motherboard
音效 - 7.1 聲道高保真音頻 , 支持內容保護功能
(Realtek ALC898 音頻編解碼器 )
- 支持優質藍光音效
板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- 支持网路喚醒（Wake-On-LAN）
- 支持網路線偵測功能
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE
Rear Panel I/O 界面
I/O - 1 個 PS/2 鼠標 / 鍵盤接口
( 后面板輸入 / - 1 個 D-Sub 接口
輸出接口 ) - 1 個 DVI-D 接口
- 1 個 HDMI 接口
- 1 個 DisplayPort 接口
- 1 個光纖 SPDIF 輸出接口
- 2 個可直接使用的 USB 2.0 接口
- 1 個 eSATA3 接口
- 4 個可直接使用的 USB 3.0 接口
- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和
SPEED LED)
- 1 個帶 LED 的 CMOS 數據清除開關
- 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入
/ 前置喇叭 / 麥克風
SATA3 - 7 x SATA3 6.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1,
RAID 5 和 RAID 10),NCQ,AHCI 和熱插拔功能
USB 3.0 - 2 x AMD A85X (Hudson-D4) 的后置 USB 3.0 連接頭，支持
USB 1.1/2.0/3.0 到 5Gb/s
- 2 x ASMedia ASM1042 的后置 USB 3.0 連接頭，支持 USB
1.1/2.0/3.0 到 5Gb/s
- 1 x AMD A85X (Hudson-D4) 的前置 USB 3.0 連接頭 ( 支持
2 個 USB 3.0 接口 )，支持 USB 1.1/2.0/3.0 到 5Gb/s
連接頭 - 7 x SATA3 6.0Gb/s 連接頭
- 1 x 紅外線模塊接頭
簡體中文
- 1 x 消費類紅外線模塊接頭
- 1 x 串行接口
- 1 x HDMI_SPDIF 接頭
- 1 x 電源指示燈連接排針
- 1 x 機箱開啟警告功能接針
- 2 x CPU 風扇接頭 (1 x 4 針 , 1 x 3 針 )
- 3 x 機箱風扇接頭 (1 x 4 針 , 2 x 3 針 )
152
ASRock FM2A85X Extreme6 Motherboard
- 1 x 電源風扇接頭 (3 針 )
- 24 針 ATX 電源接頭
- 8 針 12V 電源接頭
- XFire 電源接頭
- 前置音頻面板接頭
- 3 x USB 2.0 接口 ( 可支持 6 個額外的 USB 2.0 接口 )
- 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 )
- 1 x Dr. Debug (7 段調試 LED)
- 1 個帶 LED 的電源開關
- 1 個帶 LED 的復位開關
BIOS - 64Mb AMI BIOS
- AMI UEFI Legal BIOS，支持 GUI
- 支持即插即用（Plug and Play,PnP）
- ACPI 1.1 電源管理
- 支持喚醒功能
- 支持 jumperfree 免跳線模式
- DRAM、APU PCIE VDDP、CPU 和 CPU NB/GFX 電壓多功能調節器
支持光盤 -
驅動程序、工具軟件、殺毒軟件（測試版本 )、CyberLink
MediaEspresso 6.5 試用版、Chrome 谷歌瀏覽器和工具欄
硬件監控器 - CPU 溫度偵測
- 主板溫度偵測
- CPU/ 機箱 / 電源風扇轉速計
- CPU 靜音風扇
- CPU/ 機箱風扇多速控制
- 機箱開啟偵測
- 電壓範圍：+12V、+5V、+3.3V、核心電壓
®
®
TM
操作系統 - Microsoft
Windows
8/8 64 位元 /7/7 64 位元 /Vista
/
TM
Vista
64 位元适用于此主板
認證 - FCC, CE, WHQL
- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )
* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com
簡體中文
153
ASRock FM2A85X Extreme6 Motherboard
1.3 跳線設置
插圖所示的就是設置跳線的方法。當跳線
帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短
接”。如果針腳上沒有放置跳線帽 , 這個
跳線就是“開路”。插圖顯示了一個 3 針
腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2
之間時就是“短接”。
接腳 設定
清除 CMOS
(CLRCMOS1, 3 針腳跳線 )
( 見第 2 頁第 24 項 )
默認設置
清除 CMOS
注意：
C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認
設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳
線帽將 CLRCM O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 BIOS 后
立即 清除 C M O S。如果需要在更新 BIO S 后立 即清 除 C M O S，必須在執行 CMO S
清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、
日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。
1. 清除CMOS開關与清除CMOS跳線具有相同的功能。
2. 如果您清除了CMOS,機箱開啟功能可能會被偵測到。請調節BIOS選
項”Clear Status”(清除狀態)清除之前機箱防盜偵測狀態的紀
錄。
簡體中文
154
ASRock FM2A85X Extreme6 Motherboard
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA3 接口 這裡有七組 Serial ATA3
(SATA3_1_2: 見第 2 頁第 12 項 )
(SATA3) 接口支持 Serial
(SATA3_3_4: 見第 2 頁第 13 項 )
(SATA) 數據線作為內部儲存
(SATA3_7_8: 見第 2 頁第 14 項 )
設置。目前 SATA3 界面理論
(SATA3_5: 見第 2 頁第 15 項 )
上可提供高達 6.0Gb/s 的數
據傳輸速率。
SATA3_8 SATA3_4 SATA3_2
SATA3_7 SATA3_3 SATA3_1
SATA3_5
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA3 硬盤或者主板上的
( 選配 )
SATA3 接口。
USB 2.0 擴展接頭 除了位於 I/O 面板的兩個默
US B_PWR
P- 1
P+ 1
(9 針 USB_0_1)
認 USB 2.0 接口之外，這款
GN D
DU MMY
( 見第 2 頁第 26 項 )
主板有三組 USB 2.0 接針。
1
這組 USB 2.0 接針可以支持
GN D
P+ 0
P- 0
兩個 USB 2.0 接口。
US B_PWR
(9 針 USB_2_3)
U SB_PWR
P-3
P +3
( 見第 2 頁第 27 項 )
GND
DUMMY
1
GND
P +2
P-2
U SB_PWR
(9 針 USB_4_5)
( 見第 2 頁第 28 項 )
簡體中文
155
ASRock FM2A85X Extreme6 Motherboard
USB 3.0 擴展接頭 除了位於 I/O 面板的四個默認
VbusVbus
(19 針 USB3_5_6)
USB 3.0 接口之外，這款主板有
Vbus
IntA_P6_SSRX-
IntA_P5_SSRX-
IntA_P6_SSRX+
( 見第 2 頁第 10 項 )
一組 USB 3.0 接針。這組 USB 3.0
IntA_P5_SSRX+
GND
接針可以支持兩個 USB 3.0 接
GND
IntA_P6_SSTX-
IntA_P5_SSTX-
IntA_P6_SSTX+
口。
IntA_P5_SSTX+
GND
GND
IntA_P6_D-
IntA_P5_D-
IntA_P6_D+
IntA_P5_D+
DUMMY
紅外線模塊接頭 這個接頭支持一個選配的無
(5 針 IR1)
線發送和接受紅外線的
( 見第 2 頁第 23 項 )
模塊。
消費類紅外線模塊接頭 此接口可以連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 29 項 )
前置音頻面板接頭 可以方便連接音頻設備。
GND
P RESENCE#
(9 針 HD_AUDIO1)
M IC_RET
OUT_RET
( 見第 2 頁第 33 項 )
1
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能
(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我
們提供的手冊和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到
OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到
簡體中文
AC’97 音頻面板。
E. 開啟前置麥克風。
®
TM
TM
在 Windows
8 / 8 64 位元 / 7 / 7 64 位元 / Vista
/ Vista
64
位元操作系統中 :
在 Realtek 控制面板中點擊”FrontMic”。調節”Recording
Volume”。
156
ASRock FM2A85X Extreme6 Motherboard

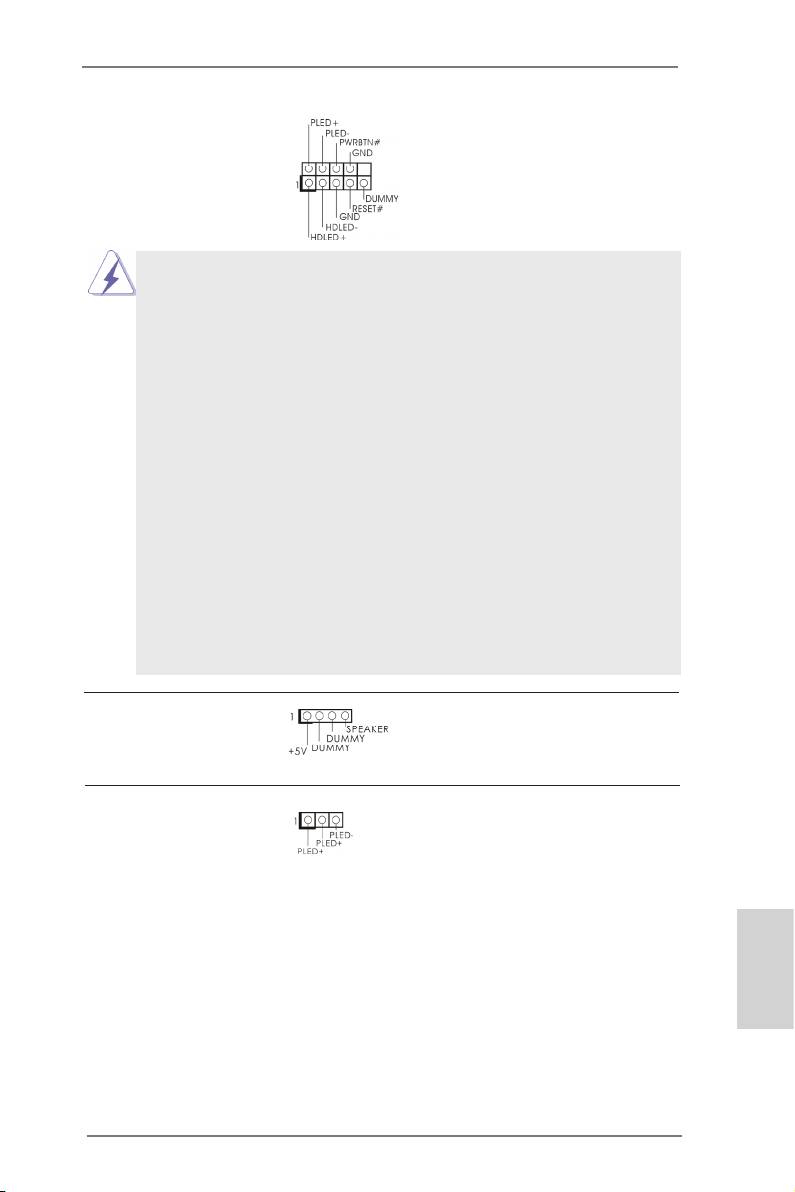

系統面板接頭 這個接頭提供數個系統前面
(9 針 PANEL1)
板功能。
( 見第 2 頁第 17 項 )
根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態
指示燈到這個排針。根據之前請注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。
RESET( 重啟開關 ):
連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可
按下重啟開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。
當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待
機模式或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬盤活動指示燈 ):
連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,
此指示燈亮起。
前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、
重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機
箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。
機箱喇叭接頭 請將機箱喇叭連接到這個接
(4 針 SPEAKER1)
頭。
( 見第 2 頁第 21 項 )
電源指示燈連接排針 請將機箱電源指示燈連接到
(3 針 PLED1)
這一排針，以指示系統電源
( 見第 2 頁第 16 項 )
狀態。當系統正在運行時，
LED 指示燈亮。在 S1 模式
下，LED 指示燈會不停閃
爍。在 S3/S4 或 S5 模式 ( 關
機 ) 下，LED 指示燈會熄滅。
簡體中文
157
ASRock FM2A85X Extreme6 Motherboard
機箱 , 電源風扇接頭 請將風扇連接線接到這個
(4 針 CHA_FAN1)
接頭，並讓黑線與接地的針腳
( 見第 2 頁第 22 項 )
相接。
(3 針 CHA_FAN2)
( 見第 2 頁第 41 項 )
(3 針 CHA_FAN3)
( 見第 2 頁第 43 項 )
(3 針 PWR_FAN1)
( 見第 2 頁第 4 項 )
CPU 風扇接頭 請將 CPU 風扇連接線接到這個
FAN_S PEED_CONTROL
CPU_FAN_SPEED
(4 針 CPU_FAN1)
接頭，並讓黑線與接地的針腳
+ 12V
GND
( 見第 2 頁第 5 項 )
相接。
1 2 3 4
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
Pin 1-3 連接
3-Pin 風扇的安裝
(3 針 CPU_FAN2)
GND
+ 12V
( 見第 2 頁第 6 項 )
CPU_FAN_SPEED
ATX 電源接頭 請將 ATX 電源供應器連接到這
12
24
(24 針 ATXPWR1)
個接頭。
( 見第 2 頁第 9 項 )
1
13
簡體中文
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
12
24
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
1
13
158
ASRock FM2A85X Extreme6 Motherboard
ATX 12V 接頭 請將一個 ATX 12V 電源供應
4 8
(8 針 ATX12V1)
器接到這個接頭。
( 見第 2 頁第 1 項 )
1 5
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
4 8
4-Pin ATX 12V 電源安裝說明
1 5
串行接口連接器 這個 COM1 端口支持一個串行
(9 針 COM1)
接口的外設。
( 見第 2 頁第 31 項 )
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1)
音頻輸出至 HDMI 顯卡，支持
( 見第 2 頁第 32 項 )
將電腦連接至帶 HDMI 的數字
電視 / 投影儀 / 液晶顯示器等
設備。請將 HDMI 顯卡的
HDMI_SPDIF 接口連接到這個
接頭。
機箱開啟警告功能接針 本主板支持機箱開啟偵測功
(2 針 CI1)
能 , 可偵測機箱蓋是否被移動
( 見第 2 頁第 30 項 )
。此功能需機箱具備機箱開
啟偵測設計。
XFire 電源接頭 一般不需要使用這個接口，
(4 針 CROSS_FIRE_PWR1)
但是如果主板上同時插入兩塊
( 見第 2 頁第 42 項 )
顯卡時，請將它連接到硬盤
電源接口。
CROSS_FIRE_PWR1
簡體中文
159
ASRock FM2A85X Extreme6 Motherboard
1.5 快速開關
本主板有三個快速開關 : 電源開關 , 復位開關與 CM O S 數據清除開關 , 可讓用戶快速
開啟 / 關閉或復位系統 , 或者清除 CMOS 中的數據。
電源開關 電源開關是一種快速開關 , 可
(PWRBTN)
讓用戶快速開啟 / 關閉系統。
( 見第 2 頁第 18 項 )
復位開關 復位開關是一種快速開關 , 可
(RSTBTN)
讓用戶快復位系統。
( 見第 2 頁第 20 項 )
CMOS 數據清除開關 CMOS 數據清除開關是一種快
(CLRCBTN)
速開關 , 可讓用戶快速清除
( 見第 3 頁第 14 項 )
CMOS 中的數據。
簡體中文
160
