ASRock FM2A85X Extreme6: 1. Giriş

1. Giriş

ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan AS-

Rock FM2A85X Extreme6 anakartını satın aldığınız için teşekkür ederiz. ASRock’ın

kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel

bir performans sunar.

Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart

hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bula-

bilirsiniz.

Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği

önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun

-da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde

sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde

bulabilirsiniz. ASRock web sitesi http://www.asrock.com

Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler

için lütfen web sitemizi ziyaret edin.

www.asrock.com/support/index.asp

1.1 Paket İçindekiler

ASRock FM2A85X Extreme6 Anakart (ATX Form Faktörü)

ASRock FM2A85X Extreme6 Hızlı Takma Kılavuzu

ASRock FM2A85X Extreme6 Destek CD’si

4 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x G/Ç Panel Kalkanı

ASRock Size Şunu Hatırlatır...

®

TM

TM

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit ile daha iyi

performans elde etmek için, Depolama Konfigürasyonundaki BIOS

seçeneğini AHCI moduna ayarlamanız tavsiye edilir. BIOS ayarı

için, ayrıntıları öğrenmek üzere lütfen destek CD'mizdeki "Kullanıcı

Kılavuzu"na bakın.

Türkçe

114

ASRock FM2A85X Extreme6 Motherboard

1.2 Özellikler

Platform - ATX Form Faktörü



- Birinci Sınıf Altın Kapasitör tasarımı (%100 Japon malı yüksek

kaliteli İletken Polimer Kapasitörler)

CPU - Yuva Tipi FM2 100W İşlemcileri destekler

- Digi Güç Tasarımı

- 8 + 2 Güç Fazı Tasarımı

TM

- AMD’nin Cool ‘n’ Quiet

Teknolojisini Destekler

- UMI-Bağlantısı GEN2

Yonga seti - AMD A85X (Hudson-D4)

Bellek - Çift Kanallı DDR3 Belleği Teknolojisi

- 4 x DDR3 DIMM yuva

- DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/1600/1333/

1066/800 ECC olmayan, ara belleksiz bellek

- Sistem belleğinin maks. kapasitesi: 64 GB

®

- Intel

Extreme Bellek Prolini (XMP)1.3/1.2 destekler

- AMD Bellek Prolini (AMP) destekler

Genişletme - 3 x PCI Express 2.0 x16 yuva (PCIE2/PCIE4: x16 (PCIE2) /

Yuvası x8 (PCIE4)’de tekli veya x8 (PCIE2) / x8 (PCIE4) modda çiftli;

PCIE5: x4 modu)

- 2 x PCI Express 2.0 x1 yuva

- 2 x PCI yuva

TM

TM

TM

- AMD Quad CrossFireX

, 3-Way CrossFireX

, CrossFireX

ve Dual Graphics’i destekler

Grakler - AMD Radeon HD 7000 grak

- DirectX 11, Pixel Shader 5.0

- Maks. paylaюэlan bellek 2GB

- Dört VGA Зэkэю seзeneрi: D-Sub, DVI-D, HDMI ve

DisplayPort

- 60Hz’de 1920x1200’e kadar maks. зцzьnьrlьkle HDMI 1.4a

Teknolojisini destekler

- 75Hz’de 2560x1600’e kadar maks. зцzьnьrlьkle Dual-link

DVI’yэ destekler

- 60Hz’de 1920x1600’ya kadar maks. зцzьnьrlьkle D-Sub’э

destekler

- 30Hz’de 4096x2160’ya kadar maks. зцzьnьrlьkle DisplayPort

Türkçe

1.2’э destekler

- DP++ destekler

- Multi-Streaming destekler

- Auto Lip Sync, Deep Color (12bpc), HDMI ile xvYCC ve

115

ASRock FM2A85X Extreme6 Motherboard

HBR’yi (Yьksek Bit Hэzlэ Ses) destekler (Uyumlu HDMI

monitцr gerekir)

- HDMI 1.4a bulunan Blu-Ray stereoskopik 3D’yi

desteklemektedir

TM

- AMD Steady Video

2.0’yu destekler: Ev/çevrimiçi videoda

otomatik titreşim azaltma için yeni video işleme sonrası özelliği

- DVI, HDMI ve DisplayPort portlarэyla HDCP iюlevini destekler

- DVI, HDMI ve DisplayPort portlarэyla Tam HD 1080p Blu-ray

(BD) / HD-DVD oynatэmэnэ destekler

Ses - İçerik Korumalı (Realtek ALC898 Ses Codec’i) 7,1 Kanal HD

Ses

- Premium Blu-ray ses desteği

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn

- Realtek RTL8111E

- LAN’da Uyan özelliğini destekler

- LAN Kablo Algılama’yı destekler

- Enerji Verimli Ethernet 802.3az desteği

- PXE’yi destekler

Arka Panel G/З Paneli

G/З - 1 x PS/2 Fare/Klavye Portu

- 1 x D-Sub Portu

- 1 x DVI-D Portu

- 1 x HDMI Portu

- 1 x DisplayPort

- 1 x Optik SPDIF Çıkışı Portu

- 2 x Kullanıma Hazır USB 2.0 Portu

- 1 x eSATA3 Portu

- 4 x Kullanıma Hazır USB 3.0 Portu

- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED)

- 1 x CMOS’u Temizleme Anahtarı

- HD Ses Jakı: Arka Hoparlör/Orta/Bas/Hat Girişi/Ön Hoparlör/

Mikrofon

SATA3 - 7 x SATA3 6,0Gb/sn konektör, donanım RAID (RAID 0,

RAID 1, RAID 5 ve RAID 10), NCQ, AHCI ve “Sistem Aзэkken

Türkçe

Bileюen Takma” işlevlerini

USB 3.0 - AMD A85X (Hudson-D4) tarafından 2 x Arka USB 3.0

bağlantı noktası, 5Gb/s’ye kadar USB 1.1/2.0/3.0

- ASMedia ASM1042 tarafından 2 x Arka USB 3.0 bağlantı

noktası, 5Gb/s’ye kadar USB 1.1/2.0/3.0

- AMD A85X (Hudson-D4) tarafından 1 x Ön USB 3.0

bağlantısı (2 USB 3.0 bağlantı noktasını destekler), 5Gb/s’ye

116

ASRock FM2A85X Extreme6 Motherboard

kadar USB 1.1/2.0/3.0

Konektör - 7 x SATA3 6.0 Gb/sn konektör

- 1 x KÖ şi

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x COM portu şi

- 1 x HDMI_SPDIF şi

- 1 x Güç LED’i şi

- 1 x Kasaya Yetkisiz Erişim şi

- 2 x CPU FAN konektörü (1 x 4 pin, 1 x 3 pin)

- 3 x Kasa FAN konektörü (1 x 4 pin, 2 x 3 pin)

- 1 x Gьз FAN konektörü (3 pin)

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- XFire güç konektörü

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

- 1 x USB 3.0 ş (2 USB 3.0 portu destekler)

- 1 x Dr. Debug (7 Segmentli Hata Ayıklama LED’i)

- 1 x LED’li Güç Anahtarı

- 1 x LED’li Sıfırlama Anahtarı

BIOS Özelliği - 64 Mb AMI BIOS

- GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- AMBIOS 2.3.1 Desteği

- DRAM, APU PCIE VDDP, CPU ve CPU NB/GFX Voltaj Çoklu

ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

Google Chrome Browser ve Toolbar

Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

- CPU/Kasa/Güç Fan Takometresi

- İşlemci Sessiz Fanı

- CPU/Kasa Fan Çoklu-Hız Kontrolü

- KASA AÇIK algılaması

Türkçe

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

®

®

TM

TM

İS - Microsoft

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit uyumlu

117

ASRock FM2A85X Extreme6 Motherboard

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 24)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

1. CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve

sahiptir.

2. CMOS’u temizlerseniz, kasa açma algılanabilir. Lütfen “Temizleme

Türkçe

Durumu” BIOS seçeneğini önceki kasaya yetkisiz erişim durumunun

kaydı için ayarlayın.

118

ASRock FM2A85X Extreme6 Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve

konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.

Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek

anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA3 Konektörler Bu yedi Seri ATA3 (SATA3)

(SATA3_1_2: bkz. s.2, No. 12)

konektör, dahili depolama

(SATA3_3_4: bkz. s.2, No. 13)

cihazları için SATA veri

(SATA3_7_8: bkz. s.2, No. 14)

kablolarını destekler. Geçerli

(SATA3_5: bkz. s.2, No. 15)

SATA3 arayüzü 6,0 Gb/sn veri

aktarım hızına izin verir.

SATA3_8 SATA3_4 SATA3_2

SATA3_7 SATA3_3 SATA3_1

SATA3_5

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA3 sabit diskine veya

(İsteğe bağlı)

anakarttaki SATA3 konektörüne

bağlanabilir.

USB 2.0 Fişleri G/Ç panelindeki varsayılan iki

US B_PWR

P- 1

P+ 1

(9-pinli USB_0_1)

GN D

USB 2.0 portundan başka, bu

DU MMY

(bkz. s.2 No. 26)

anakartta üç USB 2.0 şi

1

GN D

bulunur. Her USB 2.0 şi iki

P+ 0

P- 0

US B_PWR

USB 2.0 portunu destekler.

U SB_PWR

P-3

P +3

(9-pinli USB_2_3)

GND

DUMMY

(bkz. s.2 No. 27)

1

GND

P +2

P-2

U SB_PWR

(9-pinli USB_4_5)

Türkçe

(bkz. s.2 No. 28)

119

ASRock FM2A85X Extreme6 Motherboard

USB 3.0 Fişleri I/O panelinde bulunan dört adet

VbusVbus

(19-pinli USB3_5_6)

varsayılan USB 3.0 bağlantı

Vbus

IntA_P6_SSRX-

IntA_P5_SSRX-

IntA_P6_SSRX+

(bkz. s.2 No. 10)

noktasının yanı sıra, bu ana

IntA_P5_SSRX+

GND

kart üzerinde bir adet USB 3.0

GND

IntA_P6_SSTX-

IntA_P5_SSTX-

IntA_P6_SSTX+

bağlantısı bulunur. Bu USB 3.0

IntA_P5_SSTX+

GND

bağlantısı iki adet USB 3.0

GND

IntA_P6_D-

IntA_P5_D-

IntA_P6_D+

bağlantı noktasını

IntA_P5_D+

DUMMY

destekleyebilir.

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 23)

modülünü destekler.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 29)

Ön Panel Ses Fişi Bu, panel ses kablosu için

GND

P RESENCE#

(9-pinli HD_SES1)

M IC_RET

uygun bağlantı sağlayan ve

OUT_RET

(bkz. s.2 No. 33)

ses cihazlarını kontrol

etmeyi sağlayan bir arayüzdür.

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

Türkçe

C. Ground’u (GND) Ground’a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

TM

TM

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

120

ASRock FM2A85X Extreme6 Motherboard

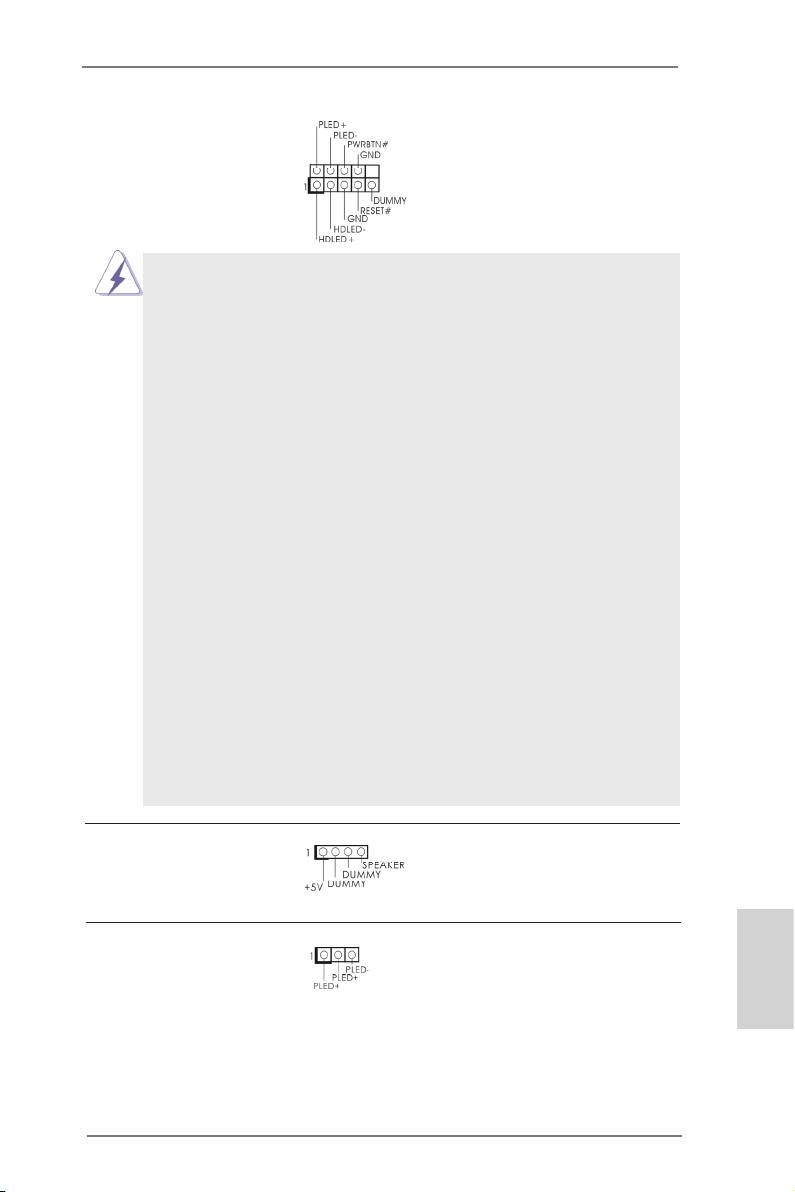

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 17)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 21)

Güç LED'i Fişi Sistem gücü durumunu

(3-pinli PLED1)

belirtmek için lütfen kasa güç

(bkz. s.2 No. 16)

LED'ini bu şe bağlayın. Sistem

Türkçe

çalışırken LED açıktır. LED S1

durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

121

ASRock FM2A85X Extreme6 Motherboard
