ASRock FM2A85X Extreme6: 1. 主機板簡介
1. 主機板簡介: ASRock FM2A85X Extreme6

1. 主機板簡介
謝謝你採用了華擎
FM2A85X Extreme6
主機板 , 本主機板由華擎嚴格製造 , 品質可
靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安
裝指導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。
由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另
行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最
新的顯示卡和 CPU 支援列表。
華擎網址:http://www.asrock.com
如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用
機種的規格訊息。
www.asrock.com/support/index.asp
1.1 包裝盒內物品
華擎
FM2A85X Extreme6
主機板 (ATX 規格 )
華擎
FM2A85X Extreme6
快速安裝指南
華擎
FM2A85X Extreme6
支援光碟
四條 Serial ATA(SATA) 數據線 ( 選配 )
一塊 I/O 擋板
ASRock提醒您...
®
TM
TM
若要在Windows
8 / 8 64位元 / 7 / 7 64位元 / Vista
/ Vista
64位
元中發揮更好的效能,建議您將儲存裝置組態中的BIOS選項設為AHCI模
式。有關BIOS設定的詳細資訊,請參閱支援光碟中的「使用者手冊」。
繁體中文
163
ASRock FM2A85X Extreme6 Motherboard

1.2 主機板規格
架構 - ATX 規格
- 頂級黃金電容器設計(百分百日本製造的高品質導電高分子電
容器)
處理器 - FM2 插槽支援 100W 處理器
- Digi 電源設計
- 8 + 2 電源相位設計
- 支援 AMD Cool ‘n’ Quiet 冷靜技術
- UMI-Link GEN2
晶片組 - AMD A85X (Hudson-D4)
系統記憶體 - 支援雙通道 DDR3 記憶體技術
- 4 個 DDR3 DIMM 插槽
- 支援DDR3 2600+(超頻)/2400(超頻)/2133(超頻)/1866/1600
/1333/1066/800 non-ECC、un-buffered 記憶體
- 最高支援 64GB 系統容量
®
- 支援 Intel
Extreme Memory Profile(XMP)1.3/1.2
- 支援 AMD Memory Profile(AMP)
擴充插槽 - 3 x PCI Express 2.0 x16 插槽 (PCIE2/PCIE4:單個 x16
(PCIE2) / x8 (PCIE4)或兩個x8 (PCIE2) /x8 (PCIE4)模式、
PCIE5: x4 模式 )
- 2 x PCI Express 2.0 x1 插槽
- 2 x PCI 插槽
TM
TM
- 支援 AMD Quad CrossFireX
、3-Way CrossFireX
、
TM
CrossFireX
和雙顯卡技術
內建顯示 - AMD Radeon HD 7000 顯示
- DirectX 11 顯示、Pixel Shader 5.0 技術
- 最大共享記憶體 2GB
- 支援四個 VGA 輸出選項 :D-Sub、DVI-D、HDMI 和 DisplayPort
- 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz
- 支援 Dual-link DVI, 最高解析度達 2560x1600 @ 75Hz
- 支援 D-Sub, 最高解析度達 1920x1600 @ 60Hz
- 支援 DisplayPort 1.2, 最高解析度達 4096x2160 @ 30Hz
繁體中文
- 支援 DP++
- 支援 Multi-Streaming
- 支援 HDMI, 可支援 Auto Lip Sync、Deep Color (12bpc)、
xvYCC 與 HBR( 高位元率音效 )( 需具備相容 HDMI 的銀幕 )
- 支援使用 HDMI 1.4a 播放藍光立體 3D 影像
TM
- 支援 AMD Steady Video
2.0:最新影像後處理能力,可為家
庭 / 線上影像提供自動降低手震的功能
- DVI、HDMI 和 DisplayPort 接口支援 HDCP 功能
164
ASRock FM2A85X Extreme6 Motherboard

- DVI、HDMI 和 DisplayPort 接口可播放 1080p 藍光光碟 (BD) /
HD-DVD 光碟
音效 - 7.1 聲道高清晰音效 , 支援內容保護功能
(Realtek ALC898 音效編解碼器 )
- 支援高級藍光音效
網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- 支援網路喚醒(Wake-On-LAN)
- 支援網路線偵測功能
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE
Rear Panel I/O 界面
I/O - 1 個 PS/2 滑鼠 / 鍵盤接口
( 後背板輸入 / - 1 個 D-Sub 接口
輸出接口 ) - 1 個 DVI-D 接口
- 1 個 HDMI 接口
- 1 個 DisplayPort 接口
- 1 個光纖 SPDIF 輸出接口
- 2 個可直接使用的 USB 2.0 接口
- 1 個 eSATA3 接口
- 4 個可直接使用的 USB 3.0 接口
- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和
SPEED LED)
- 1 個 LED CMOS 數據清除開關
- 高清晰音效插孔:後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入
/ 前置喇叭 / 麥克風
SATA3 - 7 x SATA3 6.0Gb/s 接頭,支援 RAID (RAID 0, RAID 1,
RAID 5 和 RAID 10), NCQ, AHCI 和熱插拔功能
USB 3.0 - 2 x AMD A85X (Hudson-D4) 的後置 USB 3.0 接頭,支援
USB 1.1/2.0/3.0 到 5Gb/s
- 2 x ASMedia ASM1042 的後置 USB 3.0 接頭,支援
USB 1.1/2.0/3.0 到 5Gb/s
- 1 x AMD A85X (Hudson-D4) 的前置 USB 3.0 接頭 ( 支援 2
個 USB 3.0 接頭 ),支援 USB 1.1/2.0/3.0 到 5Gb/s
接頭 - 7 x SATA3 6.0Gb/s 接頭
- 1 x 紅外線模組接頭
- 1 x 消費性紅外線模組插座
繁體中文
- 1 x 序列埠
- 1 x HDMI_SPDIF 接頭
- 1 x 電源指示燈接頭
165
ASRock FM2A85X Extreme6 Motherboard

- 1 x 機殼開啟警告功能接頭
- 2 x CPU 風扇接頭 (1 x 4 針 , 1 x 3 針 )
- 3 x 機箱風扇接頭 (1 x 4 針 , 2 x 3 針 )
- 1 x 電源風扇接頭 (3 針 )
- 24 針 ATX 電源接頭
- 8 針 12V 電源接頭
- XFire 電源接頭
- 前置音效接頭
- 3 x USB 2.0 接頭 ( 可支援 6 個額外的 USB 2.0 接口 )
- 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 )
- 1 x Dr. Debug (7 段顯示器偵錯 LED)
- 1 個 LED 電源開關
- 1 個 LED 重置開關
BIOS - 64Mb AMI BIOS
- AMI UEFI Legal BIOS ( 支援 GUI)
- 支援即插即用(Plug and Play,PnP)
- ACPI 1.1 電源管理
- 支援喚醒功能
- 支援 jumperfree 免跳線模式
- DRAM、APU PCIE VDDP、CPU、CPU NB/GFX 電壓多功能調節
支援光碟 - 驅動程式、工具軟體、防毒軟體(試用版本 )、CyberLink
MediaEspresso 6.5 試用版、Google Chrome Browser 和
Toolbar
硬體監控 - CPU 溫度偵測
- 主機板溫度偵測
- CPU/ 機箱 / 電源風扇轉速計
- CPU 靜音風扇
- CPU/ 機箱風扇多速控制
- 機殼開啟偵測
- 電壓範圍:+12V, +5V, +3.3V, 核心電壓
®
®
TM
操作系統 - Microsoft
Windows
8/8 64 位元 /7/7 64 位元 /Vista
/
TM
Vista
64 位元
認證 - FCC, CE, WHQL
- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )
繁體中文
* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com
166
ASRock FM2A85X Extreme6 Motherboard

1.3 跳線設置
插圖所示的就是設置跳線的方法。當跳線
帽放置在針腳上時 , 這個跳線就是“短
接”。如果針腳上沒有放置跳線帽 , 這個
跳線就是“開路”。插圖顯示了一個 3 針
腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2
之間時就是“短接”。
接腳 設定
清除 CMOS
(CLRCMOS1, 3 針腳跳線 )
( 見第 2 頁第 24 項 )
默認設置
清除 CMOS
註:
CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設
定,請先關閉電腦電源,並從電源插座中拔下電源線,等待 15 秒鐘之後,使用跳
線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除
CMOS。如需於更新 BIOS 後立即清除 CMOS,您必須先開機再關機,然後再執行 CMOS
清除操作。請注意,只有在移除 CMOS 電池的情況下,密碼、日期、時間、使用者
預設設定檔、1394 GUID 及 MAC 位址才會清除。
1. Clear CMOS開關的功能與Clear CMOS跳線相同。
2. 如果您清除了CMOS,機殼開啟功能可能會被偵測到。請調整BIOS選
項”Clear Status”(清除狀態)清除之前機殼防盜偵測狀態的紀
錄。
繁體中文
167
ASRock FM2A85X Extreme6 Motherboard

1.4 接頭
此類接頭是不用跳線帽連接的,請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
Serial ATA3 接口 這裡有七組 Serial ATA3
(SATA3_1_2: 見第 2 頁第 12 項 )
(SATA3) 接口支援 SATA 數據
(SATA3_3_4: 見第 2 頁第 13 項 )
線作為內部儲存設置。
(SATA3_7_8: 見第 2 頁第 14 項 )
目前 SATA3 界面理論上
(SATA3_5: 見第 2 頁第 15 項 )
可提供高達 6.0Gb/s 的數據
傳輸速率。
SATA3_8 SATA3_4 SATA3_2
SATA3_7 SATA3_3 SATA3_1
SATA3_5
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA3 硬碟或者主機板上的
( 選配 )
SATA3 接口。
USB 2.0 擴充接頭 除了位於 I/O 面板的兩個
US B_PWR
P- 1
P+ 1
(9 針 USB_0_1)
USB 2.0 接口之外,這款
GN D
DU MMY
( 見第 2 頁第 26 項 )
主機板有三組 USB 2.0 接
1
針。每組 USB 2.0 接針可以
GN D
P+ 0
P- 0
支援兩個 USB 2.0 接口。
US B_PWR
U SB_PWR
P-3
P +3
(9 針 USB_2_3)
GND
DUMMY
( 見第 2 頁第 27 項 )
1
GND
P +2
繁體中文
P-2
U SB_PWR
(9 針 USB_4_5)
( 見第 2 頁第 28 項 )
168
ASRock FM2A85X Extreme6 Motherboard

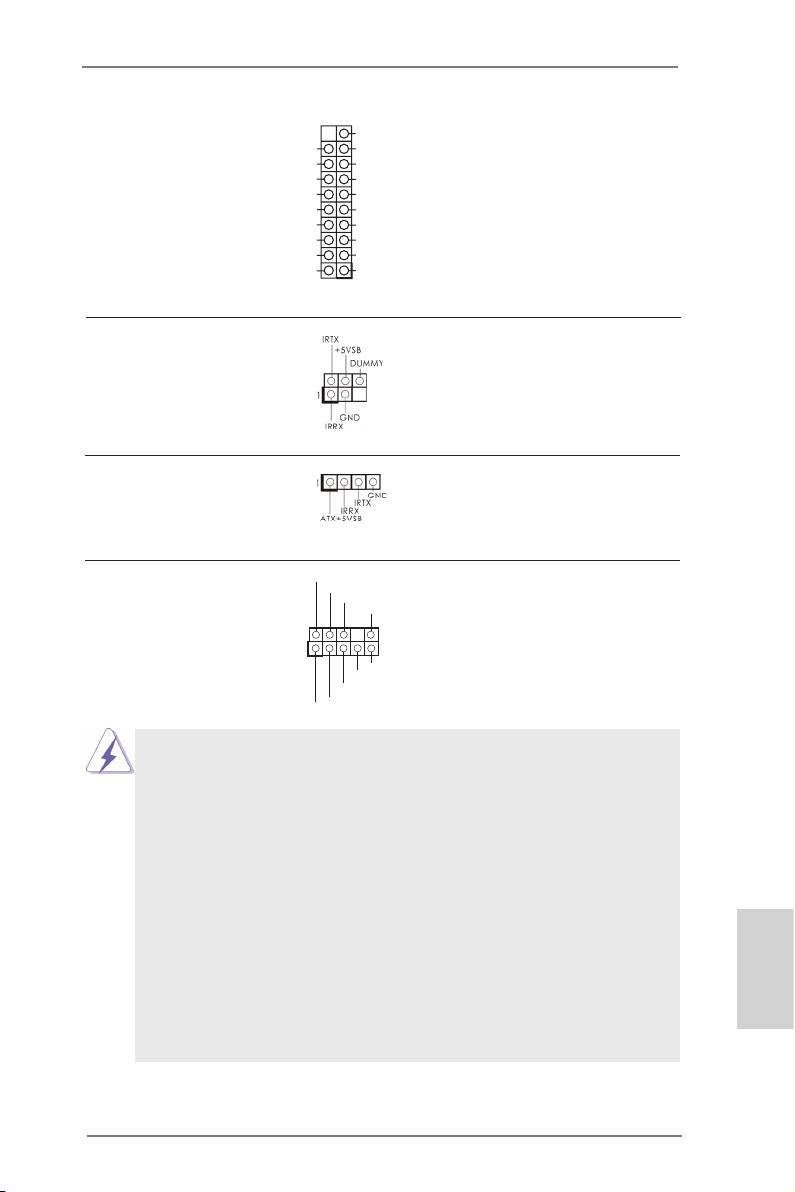

USB 3.0 擴充接頭 除了位於 I/O 面板的四個 USB
VbusVbus
(19 針 USB3_5_6)
3.0 接口之外,這款主機板有一
Vbus
IntA_P6_SSRX-
IntA_P5_SSRX-
IntA_P6_SSRX+
( 見第 2 頁第 10 項 )
組 USB 3.0 接針。這組 USB 3.0
IntA_P5_SSRX+
GND
接針可以支援兩個 USB 3.0 接
GND
IntA_P6_SSTX-
IntA_P5_SSTX-
IntA_P6_SSTX+
口。
IntA_P5_SSTX+
GND
GND
IntA_P6_D-
IntA_P5_D-
IntA_P6_D+
IntA_P5_D+
DUMMY
紅外線模組接頭 這個接頭支援一個選配的模
(5 針 IR1)
組 , 可用來無線傳輸和接收紅
( 見第 2 頁第 23 項 )
外線。
消費性紅外線模組插座 此插座可用於連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 29 項 )
前置音效接頭 可以方便連接音效設備。
GND
P RESENCE#
(9 針 HD_AUDIO1)
M IC_RET
OUT_RET
( 見第 2 頁第 33 項 )
1
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能
(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我
們提供的手冊和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到
OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到
AC’97 音效面板。
E. 開啟前置麥克風。
®
TM
TM
在 Windows
8 / 8 64 位元 / 7 / 7 64 位元 / Vista
/ Vista
64
位元作業系統中 :
繁體中文
在 Realtek 控制面板中點選”FrontMic”。調整”Recording
Volume”。
169
ASRock FM2A85X Extreme6 Motherboard

系統面板接頭 可接各種不同燈,電源開關及
(9 針 PANEL1)
重啟鍵等各種連線。
( 見第 2 頁第 17 項 )
請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀
態指示燈到這個接頭。請先注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。
RESET( 重開開關 ):
連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可
按下重開開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。
當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待
命模式或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬碟活動指示燈 ):
連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,
此指示燈亮起。
前面板設計因機箱不同而有差異。前面板模組一般由電源開關、
重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機
箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。
機箱喇叭接頭 請將機箱喇叭連接到這個接
(4 針 SPEAKER1)
頭。
( 見第 2 頁第 21 項 )
電源指示燈接頭 請將機箱電源指示燈連接到
(3 針 PLED1)
此接頭,以指示系統電源狀
( 見第 2 頁第 16 項 )
態。當系統正在運行時,
LED 指示燈亮。在 S1 模式
下,LED 指示燈會不停閃
繁體中文
爍。在 S3/S4 或 S5 模式 ( 關
機 ) 下,LED 指示燈會熄滅。
170
ASRock FM2A85X Extreme6 Motherboard

機箱 , 電源風扇接頭 請將風扇連接線接到這個接
(4 針 CHA_FAN1)
頭,並讓黑線與接地的針腳
( 見第 2 頁第 22 項 )
相接。
(3 針 CHA_FAN2)
( 見第 2 頁第 41 項 )
(3 針 CHA_FAN3)
( 見第 2 頁第 43 項 )
(3 針 PWR_FAN1)
( 見第 2 頁第 4 項 )
CPU 風扇接頭 請將 CPU 風扇連接線接到這個
FAN_S PEED_CONTROL
CPU_FAN_SPEED
(4 針 CPU_FAN1)
接頭,並讓黑線與接地的針腳
+ 12V
GND
( 見第 2 頁第 5 項 )
相接。
1 2 3 4
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
Pin 1-3 連接
3-Pin 風扇的安裝
(3 針 CPU_FAN2)
GND
+ 12V
( 見第 2 頁第 6 項 )
CPU_FAN_SPEED
ATX 電源接頭 請將 ATX 電源供應器連接到這
12
24
(24 針 ATXPWR1)
個接頭。
( 見第 2 頁第 9 項 )
1
13
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
12
24
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
繁體中文
20-Pin ATX 電源安裝說明
1
13
171
ASRock FM2A85X Extreme6 Motherboard

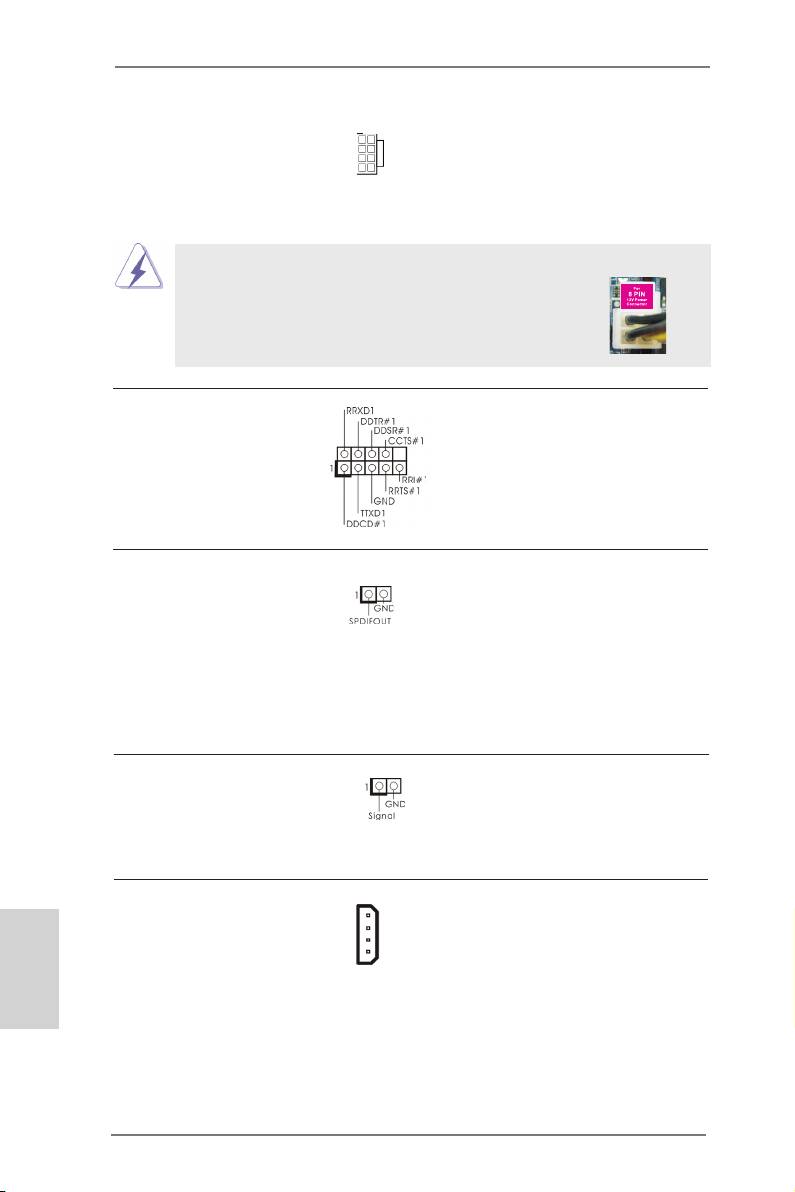

ATX 12V 電源接口 請注意,必需將帶有 ATX 12V
4 8
(8 針 ATX12V1)
插頭的電源供應器連接到這個
( 見第 2 頁第 1 項 )
插座,這樣就可以提供充足的
1 5
電力。如果不這樣做,就會導
致供電故障。
雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的
4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請
4 8
順著 Pin 1 和 Pin 5 插上電源接頭。
4-Pin ATX 12V 電源安裝說明
1 5
序列埠 這個序列埠 COM1 支援一個序
(9 針 COM1)
列埠的裝置。
( 見第 2 頁第 31 項 )
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭,提供 SPDIF
(2 針 HDMI_SPDIF1)
音效輸出至 HDMI 顯示卡,支
( 見第 2 頁第 32 項 )
援將電腦連接至帶 HDMI 的數
位電視 / 投影機 / 液晶銀幕等
設備。請將 HDMI 顯示卡的
HDMI_SPDIF 接口連接到這個
接頭。
機殼開啟警告功能接頭 此主機板支援機殼開啟偵測
(2 針 CI1)
功能 , 可偵測機殼蓋是否被移
( 見第 2 頁第 30 項 )
動。此功能需機殼具備機殼
開啟偵測設計。
XFire 電源接頭 一般不需要使用這個接頭,
繁體中文
(4 針 CROSS_FIRE_PWR1)
但是如果主機板上同時插入兩
( 見第 2 頁第 42 項 )
張顯示卡時,請將它連接到硬
碟電源接口。
CROSS_FIRE_PWR1
172
ASRock FM2A85X Extreme6 Motherboard

1.5 快速開關
本主機板有三個快速開關 : 電源開關 , 重置開關與 CMOS 數據清除開關 , 可讓用戶快
速開啟 / 關閉或重置系統 , 或者清除 CMOS 中的數據。
電源開關 電源開關是一種快速開關 , 可
(PWRBTN)
讓用戶快速開啟 / 關閉系統。
( 見第 2 頁第 18 項 )
重置開關 重置開關是一種快速開關 , 可
(RSTBTN)
讓用戶快重置系統。
( 見第 2 頁第 20 項 )
CMOS 數據清除開關 CMOS 數據清除開關是一種快
(CLRCBTN)
速開關 , 可讓用戶快速清除
( 見第 3 頁第 14 項 )
CMOS 中的數據。
繁體中文
173
