ASRock  FM2A85X Extreme4  Motherboard

1. Introduction

Merci pour votre achat d’une carte mère ASRock

FM2A85X Extreme4

, une carte

mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle

offre des performances excellentes et une conception robuste conformément à

l’engagement d’ASRock sur la qualité et la

fi

 abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

 Les

spéci

fi

 cations de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

 noti

fi

 cation. Au cas où n’importe qu’elle modi

fi

 cation intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock,   http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

 www.asrock.com/support/index.asp

1.1  Contenu du paquet

Carte mère ASRock

FM2A85X Extreme4

(Facteur de forme ATX)

Guide d’installation rapide ASRock

FM2A85X Extreme4

CD de soutien ASRock

FM2A85X Extreme4

Quatre câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

ASRock vous rappelle...

Pour béné

fi

 cier des meilleures performances sous Windows

®

8 / 8 64 bits

/ 7 / 7 64 bits / Vista

TM

/ Vista

TM

 64 bits, il est recommandé de paramétrer

l'option BIOS dans Con

fi

 guration de stockage en mode AHCI. Pour plus

de détails sur l'installation BIOS, référez-vous au "Mode d'emploi" sur

votre CD de support.

Français

47

ASRock  FM2A85X Extreme4  Motherboard

Français

1.2 Spéci

fi

 cations

 Format

- Facteur de forme ATX

- Accessoires de Carte mère (condensateurs polymère

  conducteur de qualité supérieure 100% fabriqués au Japon)

 CPU

- Support des unités centrales Socket FM2 100W

- Conception 4 + 2 Power Phase

    - Supporte la technologie Cool ‘n’ Quiet

TM

 d’AMD

- UMI-Link GEN2

 Chipsets

- AMD A85X (Hudson-D4)

 Mémoire

- Compatible avec la Technologie de Mémoire à Canal

  Double

- 4 x slots DIMM DDR3

- Supporter DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/

  1600/1333/1066/800 non-ECC, sans amortissement

  mémoire

- Capacité maxi de mémoire système: 64GB

- Prend en charge le pro

fi

 l de mémoire extrême Intel

®

 (XMP)

  1.3/1.2

- Prend en charge le pro

fi

 l de mémoire AMD (AMP)

 Slot d’extension

- 2 x fentes PCI Express 2.0 x16

  (PCIE2 à mode x16; PCIE4 à mode x4)

- 2 x slots PCI Express 2.0 x1

- 3 x slots PCI

- Support de AMD Quad CrossFireX

TM

, CrossFireX

TM

 et Dual

  Graphics

 VGA sur carte

- Graphiques à l’AMD Radeon HD 7000

- DirectX 11, nuanceur de pixels 5.0

- mémoire partagée max 2GB

- Trois options de sortie VGA: D-Sub, DVI-D et HDMI

- Prend en charge le HDMI 1.4a avec une résolution

  maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge le Dual-link DVI avec une résolution

  maximale jusqu’à 2560x1600 @ 75Hz

- Prend en charge le D-Sub avec une résolution maximale

  jusqu’à 1920x1600 @ 60Hz

- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et

  HBR (High Bit Rate Audio: Audio à haut débit binaire) avec

  HDMI (Moniteur compatible HDMI requis)

- Prend en charge la 3D stéréoscopique Blu-ray avec

  HDMI 1.4a

48

ASRock  FM2A85X Extreme4  Motherboard

Français

- Supporte AMD Steady Video

TM

 2.0: Nouvelle fonctionnalité

  de traitement post-vidéo pour réduction automatique des

  tremblements dans les clips vidéo en ligne/maison

- Prise en charge de la fonction HDCP avec ports DVI et

  HDMI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

  ports DVI et HDMI

 Audio

- 7,1 CH HD Audio avec protection de contenu

  (Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

- Prend en charge THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supporte du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Ef

fi

 cient Ethernet

  (Ethernet à ef

fi

 cacité énergétique) 802.3az

- Supporte PXE

 Panneau arrière

I/O Panel

- 1 x port souris/clavier PS/2

- 1 x port D-Sub

- 1 x port DVI-D

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 2 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

- 6 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

  LED VITESSE)

- 1 x interrupteur d’effacement du CMOS

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

  Entrée Ligne / Haut-parleur frontal / Microphone

 SATA3

- 7 x connecteurs 6,0 Gb/s SATA3, prise en charge des

  fonctions RAID (RAID 0, RAID 1, RAID 5 et RAID 10), NCQ,

  AHCI et « Connexion à chaud »

 USB 3.0

- 2 x ports USB3.0 à l’arrière par AMD A85X (Hudson-D4),

  prennent en charge USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

- 4 x ports USB3.0 à l’arrière par Etron EJ188, prennent en

  charge USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

  USB 3.0) par AMD A85X (Hudson-D4), prend en charge

  USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

49

ASRock  FM2A85X Extreme4  Motherboard

Français

 Connecteurs

- 7 x connecteurs SATA3, prennent en charge un taux de

  transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x LED di accensione

- 2 x Connecteur pour ventilateur de CPU (1 x br. 4, 1 x br. 3)

- 3 x Connecteur pour ventilateur de Châssis

  (1 x br. 4, 2 x br. 3)

- 1 x Connecteur pour ventilateur de pouvoir (br. 3)

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

  supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

  supplémentaires)

- 1 x Dr. Debug (LED de débogage à 7 segments)

- 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED

 BIOS

- 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- DRAM, APU PCIE VDDP, CPU et CPU NB/GFX Tension

  Multi-ajustement

CD d’assistance

- Pilotes, utilitaires, logiciel anti-virus (Version d’essai),

  CyberLink MediaEspresso 6.5 Trial, Google Chrome

  Browser et Toolbar

 Surveillance

- Détection de la température de l’UC

système

- Mesure de température de la carte mère

- Tachéomètre ventilateur CPU/Châssis/Ventilateur

- Ventilateur silencieux pour unité centrale

- Commande de ventilateur CPU/boîtier à plusieurs vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS

 -

Microsoft

®

 Windows

®

 8 / 8 64-bit / 7 / 7 64-bit / Vista

TM

/

  Vista

TM

 64-bit

 Certi

fi

 cations

- FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

50

ASRock  FM2A85X Extreme4  Motherboard

Français

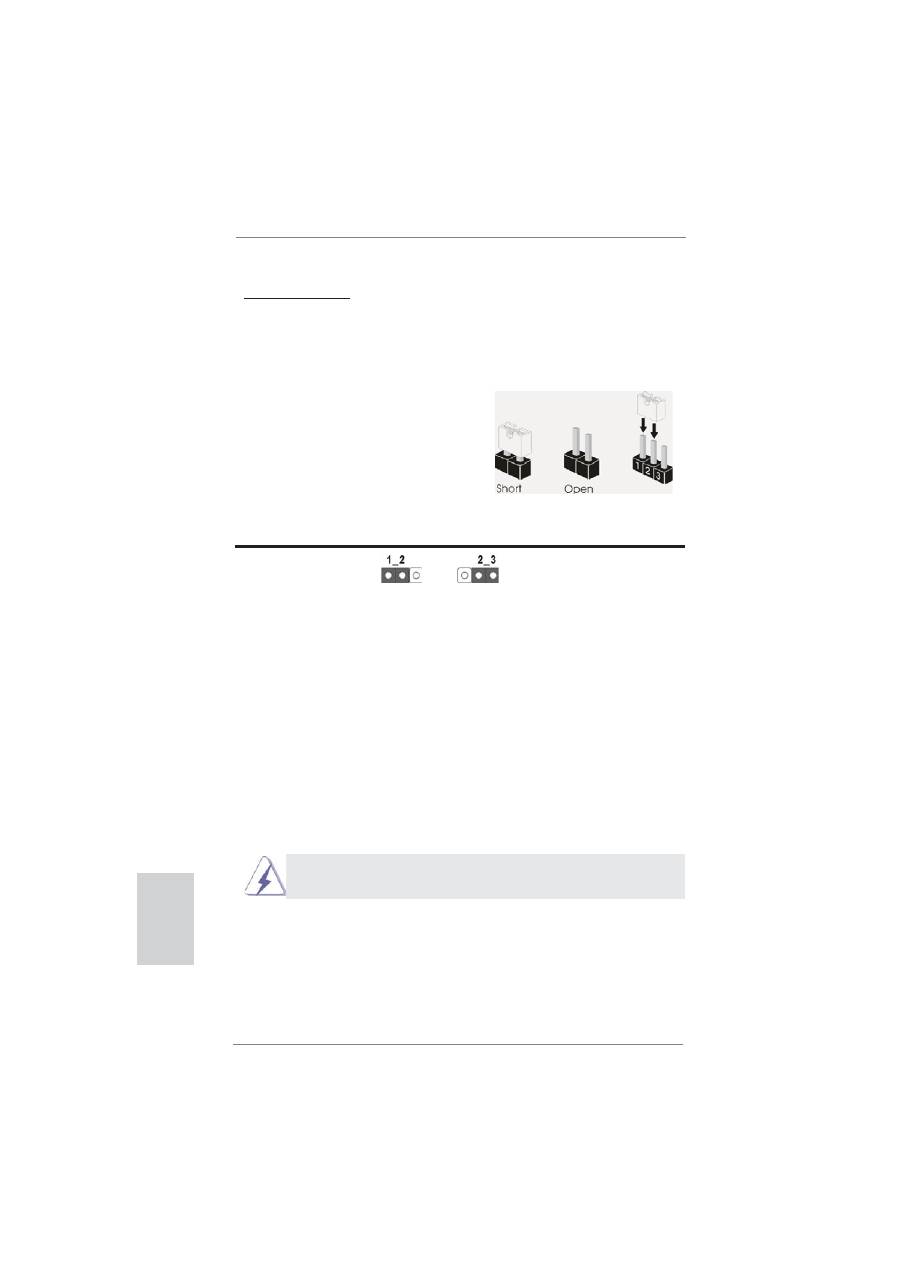

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont  « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le

cavalier

  Description

Effacer la CMOS

(CLRCMOS1)

(voir  p.2

fi

 g. 27)

Remarque :   CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la con

fi

 guration  originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le pro

fi

 l

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Effacer la

CMOS

Paramètres

par défaut

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

 * Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

   http://www.asrock.com

51

ASRock  FM2A85X Extreme4  Motherboard

Français

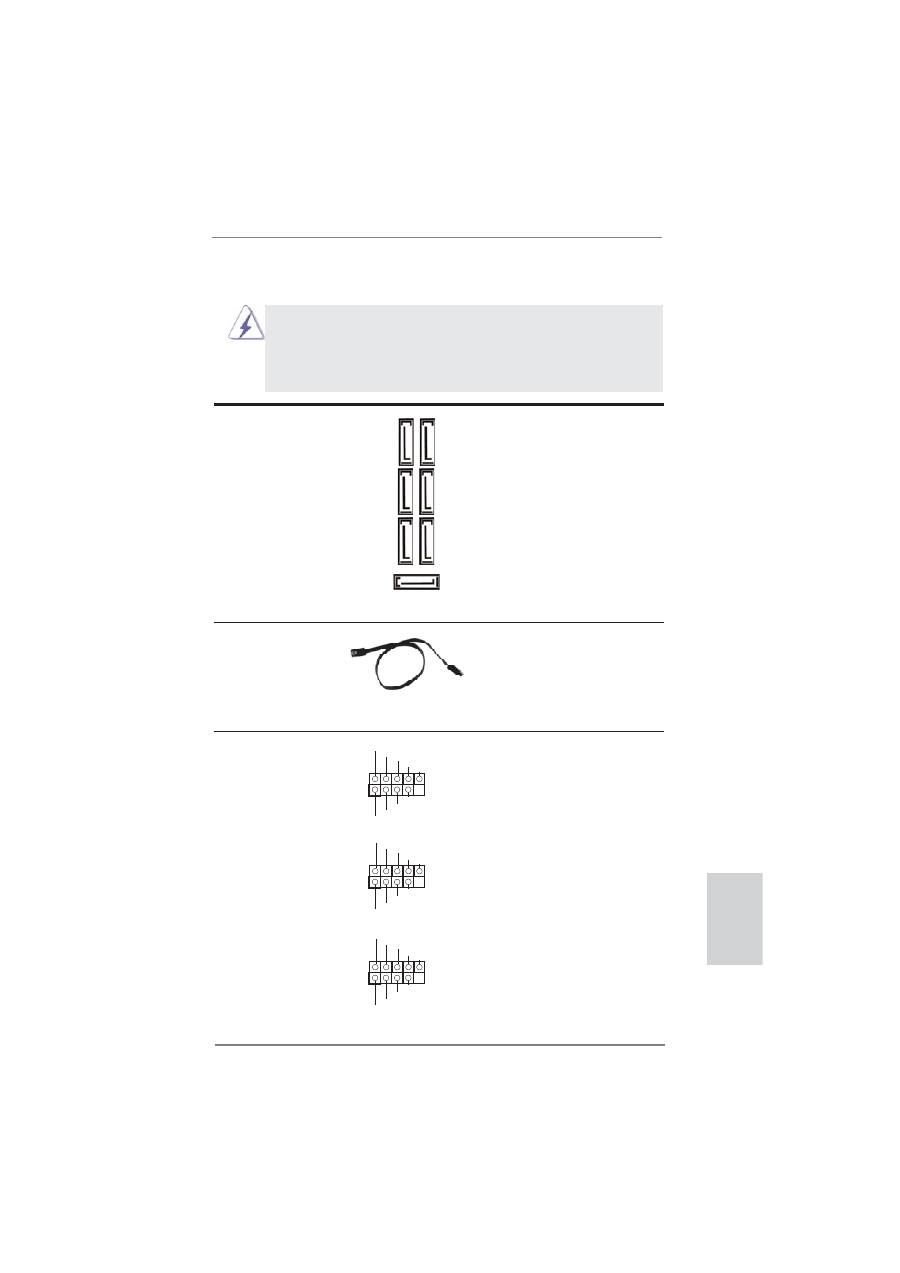

En-tête USB 2.0

A côté des deux ports USB

(USB3_4 br.9)

2.0 par défaut sur le panneau

(voir  p.2  No. 30)

E/S, il y a trois embases USB

2.0 sur cette carte mère.

Chaque embase USB 2.0 peut

(USB5_6 br.9)

prendre en charge 2 ports USB

(voir  p.2  No. 29)

 2.0.

(USB7_8 br.9)

(voir  p.2  No. 28)

Connecteurs Série ATA3

Ces sept connecteurs Série

(SATA3_1: voir  p.2  No. 13)

ATA3 (SATA3) prennent en

(SATA3_2: voir  p.2  No. 12)

charge les câbles SATA pour

(SATA3_3 voir  p.2  No. 14)

les périphériques de stockage

(SATA3_4 voir  p.2  No. 15)

internes. L’interface SATA3

(SATA3_5 voir  p.2  No. 19)

actuelle permet des taux

(SATA3_6 voir  p.2  No. 16)

transferts de données pouvant

(SATA3_7 voir  p.2  No. 17)

aller jusqu’à 6,0 Gb/s.

Câble de données

Toute cote du cable de data

Série ATA (SATA)

SATA peut etre connecte au

(en option)

disque dur SATA3 ou au

connecteur SATA3 sur la carte

 mere.

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-

têtes et connecteurs causera à la carte mère des dommages irré-

versibles!

1

USB_PWR

P-4

P+4

USB_PWR

P-3

P+3

GND

GND

DUMMY

1

USB_PWR

P-6

P+6

USB_PWR

P-5

P+5

GND

GND

DUMMY

1

USB_PWR

P-8

P+8

USB_PWR

P-7

P+7

GND

GND

DUMMY

SA

TA3_6     SA

TA3_3     SA

TA3_1

SA

TA3_7     SA

TA3_4     SA

TA3_2

SATA3_5

52

ASRock  FM2A85X Extreme4  Motherboard

Français

En-tête du module infrarouge

Cet en-tête supporte un module

(IR1  br.5)

infrarouge optionnel de

(voir  p.2  No. 25)

transfert et de réception sans

fi

 l.

Connecteur audio panneau

C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2  No. 34)

qui permet le branchement et

le contrôle commodes de

 périphériques

audio.

Barrette pour module à infrarouges grand public

Cette barrette peut être utilisée

(CIR1  br.4)

pour connecter des récepteur

(voir  p.2  No. 31)

1

IRTX

+5VSB

DUMMY

IRRX

GND

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

IntA_P8_D+

DUMMY

IntA_P8_D-

GND

IntA_P8_SSTX+

GND

IntA_P8_SSTX-

IntA_P8_SSRX+

IntA_P8_SSRX-

Vbus

Vbus

Vbus

IntA_P7_SSRX-

IntA_P7_SSRX+

GND

IntA_P7_SSTX-

IntA_P7_SSTX+

GND

IntA_P7_D-

IntA_P7_D+

En-tête USB 3.0

En plus des six ports USB

(USB3_7_8 br. 19)

3.0 par défaut sur le panneau

(voir  p.2  No. 10)

E/S, il y a une barrette USB 3.0

sur la carte mère. Cette barrette

USB 3.0 peut prendre en

charge deux ports USB 3.0.

1. L’audio à haute dé

fi

 nition (HDA) prend en charge la détection de

fi

 che,

    mais le

fi

 l de panneau sur le châssis doit prendre en charge le HDA pour

    fonctionner correctement. Veuillez suivre les instructions dans notre

    manuel et le manuel de châssis a

fi

 n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

    du panneau avant conformément à la procédure ci-dessous :

    A. Connectez Mic_IN (MIC) à MIC2_L.

    B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

    C. Connectez Ground (GND) à Ground (GND).

    D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

         n’avez pas besoin de les connecter pour le panneau audio AC’97.

    E. Pour activer le micro avant.

        Pour les systèmes d’exploitation Windows

®

 8 / 8 64 bits / 7 / 7 64 bits / Vista

TM

 /

        Vista

TM

 64 bits :

        Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

        Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

53

ASRock  FM2A85X Extreme4  Motherboard

Français

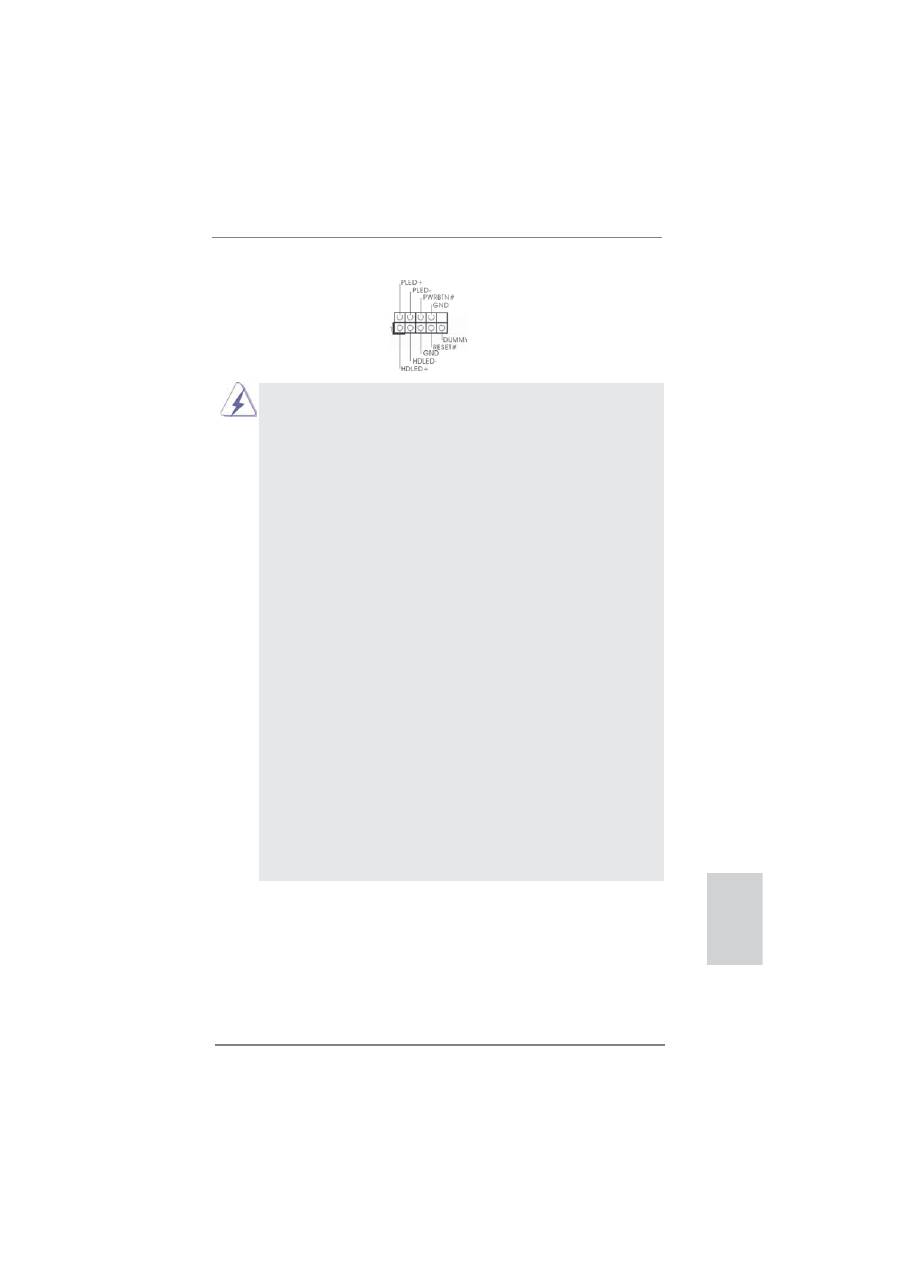

En-tête du panneau système

Cet en-tête permet d’utiliser

(PANEL1  br.9)

plusieurs fonctions du

(voir  p.2  No. 21)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez con

fi

 gurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, véri

fi

 ez

bien à faire correspondre les

fi

 ls et les broches.

54

ASRock  FM2A85X Extreme4  Motherboard

Français

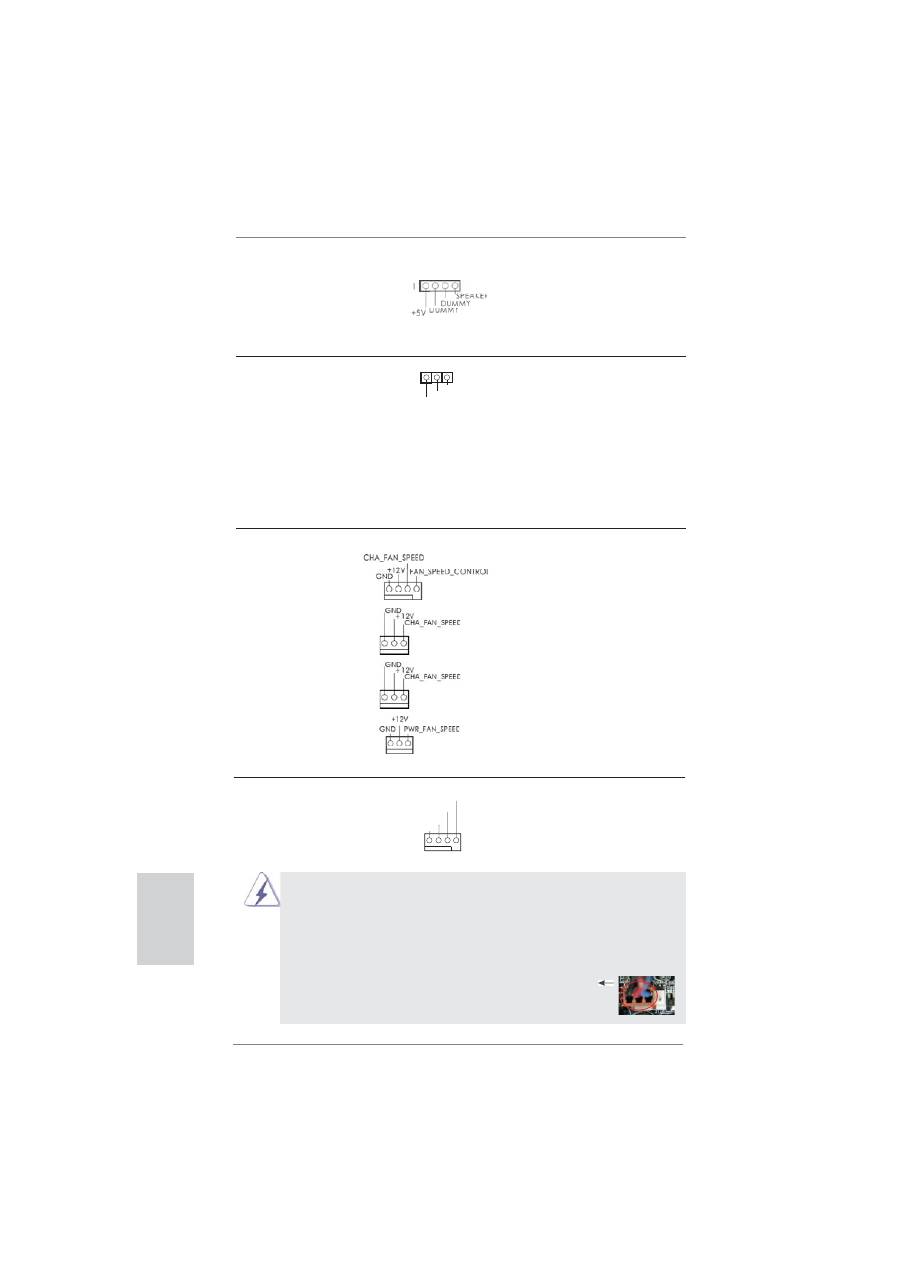

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 4)

(voir  p.2  No. 24)

(CHA_FAN2 br. 3)

(voir  p.2  No. 43)

(CHA_FAN3 br. 3)

(voir  p.2  No. 44)

(PWR_FAN1 br. 3)

(voir  p.2  No. 1)

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2  Nr. 26)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

Connecteur du ventilateur

Veuillez connecter le câble de

de l’UC

ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le

fi

 l

(voir  p.2  No. 5)

noir sur la broche de terre.

En-tête du haut-parleur

Veuillez connecter le

de châssis

haut-parleur de châssis sur

(SPEAKER1 br. 4)

 cet

en-tête.

(voir  p.2  No. 23)

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le

fi

 l noir à la broche de terre.

1

PLED+

PLED+

PLED-

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

55

ASRock  FM2A85X Extreme4  Motherboard

Français

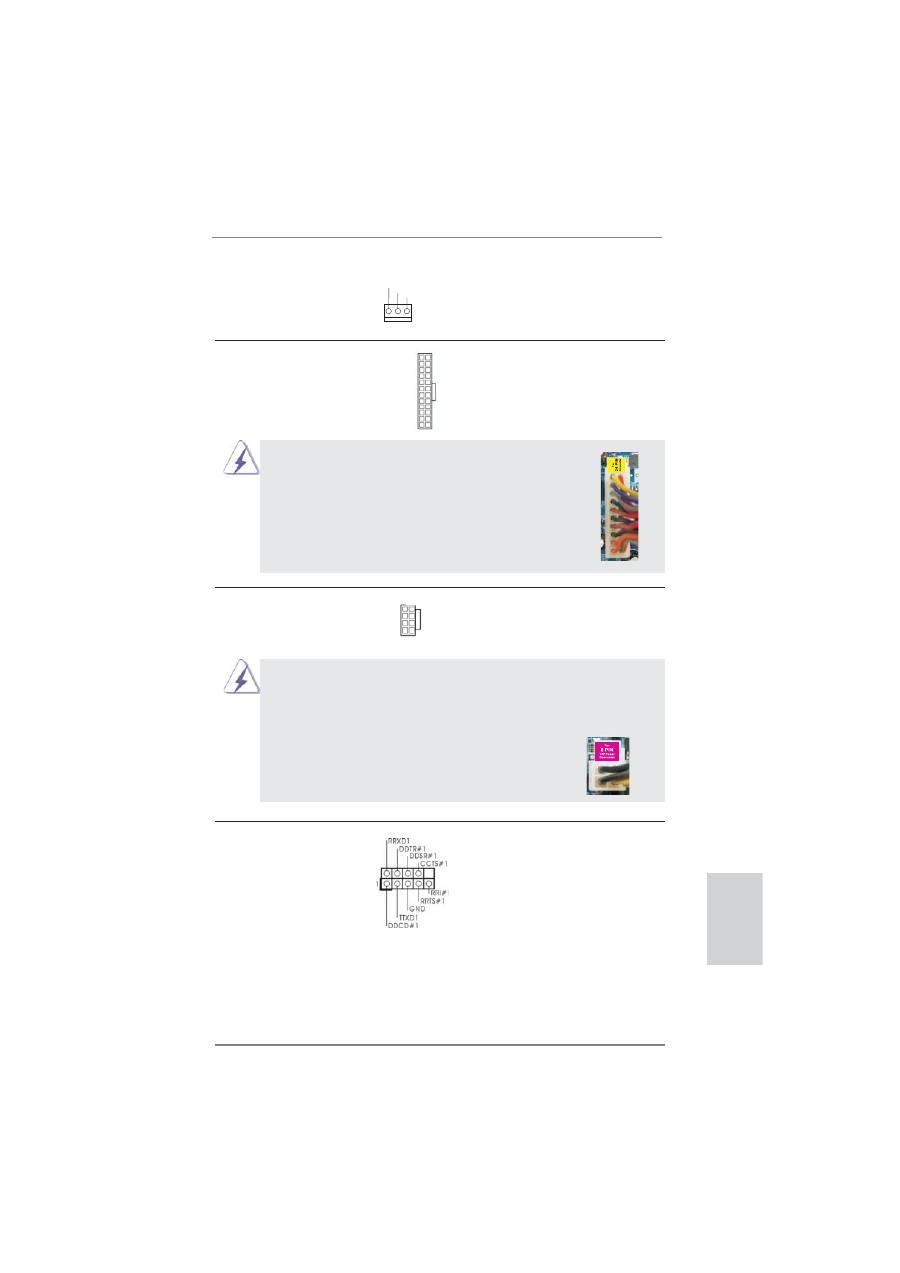

Connecteur ATX 12V

Veuillez connecter une unité

(ATX12V1  br.8)

d’alimentation électrique ATX

(voir  p.2  No. 2)

12V sur ce connecteur.

En-tête d’alimentation ATX

Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir  p.2  No. 9)

 tête.

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

12

 1

24

13

12

 1

24

13

(CPU_FAN2 br. 3)

(voir  p.2  No. 6)

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser

l’alimentation des 4 broches ATX, branchez votre alimentation

avec la broche 1 et la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

GND

+12V

CPU_FAN_SPEED

4                8

1                5

4                         8

1                         5

En-tête de port COM

Cette en-tête de port COM est

(COM1  br.9)

utilisée pour prendre en charge

(voir  p.2  No. 32)

un module de port COM.

56

ASRock  FM2A85X Extreme4  Motherboard

Français

Connecteur HDMI_SPDIF

Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir  p.2  No. 33)

SPDIF vers la carte VGA HDMI,

et permettant au système

de se connecter au un

téléviseur numérique HDMI /un

projecteur / un périphérique

LCD. Veuillez brancher le

connecteur HDMI_SPDIF de la

carte VGA HDMI sur ce

 connecteur.

57

ASRock  FM2A85X Extreme4  Motherboard

Français

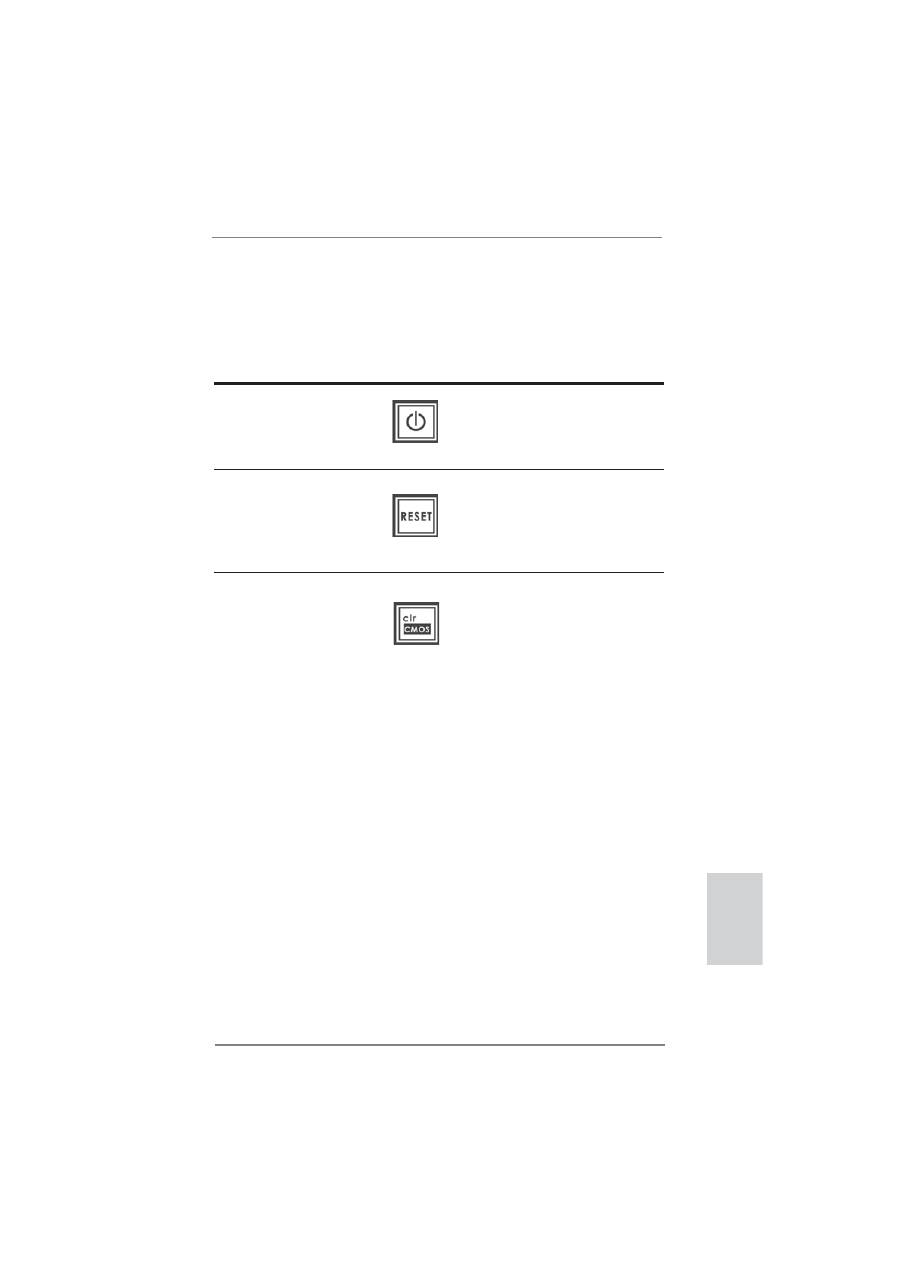

1.5 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-

tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-

mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,

ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

(PWRBTN)

(voir  p.2  No. 22)

L’interrupteur d’effacement de

CMOS est un interrupteur rapide

qui permet à l’utilisateur d’effacer

rapidement les valeurs du CMOS.

Interrupteur de réinitialisation

(RSTBTN)

(voir  p.2  No. 20)

Interrupteur d’effacement de CMOS

(CLRCBTN)

(voir  p.3  No. 14)

L’interrupteur d’alimentation est

un interrupteur rapide, qui permet

à l’utilisateur d’allumer/éteindre

rapidement le système.

L’interrupteur de réinitialisation

est un interrupteur rapide, qui

permet à l’utilisateur de

réinitialiser rapidement le

système.
