ASRock FM2A85X Extreme4: 1. Einführung

34

ASRock  FM2A85X Extreme4  Motherboard

1. Einführung

Wir danken Ihnen für den Kauf des ASRock

FM2A85X Extreme4

 Motherboard, ein

zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen

von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes De-

sign, gemäß der Verp

fl

 ichtung von ASRock zu Qualität und Halbarkeit. Diese Sch-

nellinstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard

fi

 nden Sie in der Bedienungsanleitung auf der

Support-CD.

Da sich Motherboard-Spezi

fi

 kationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Gra

fi

 kkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website:    http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezi

fi

 sche

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

 Webseite:

 www.asrock.com/support/index.asp

1.1  Kartoninhalt

ASRock

FM2A85X Extreme4

 Motherboard (ATX-Formfaktor)

ASRock

FM2A85X Extreme4

 Schnellinstallationsanleitung

ASRock

FM2A85X Extreme4

 Support-CD

Vier Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

ASRock erinnert...

Zur besseren Leistung unter Windows

®

 8 / 8 64 Bit / 7 / 7 64 Bit / Vista

TM

/ Vista

TM

 64 Bit empfehlen wir, die Speicherkon

fi

 guration im BIOS auf den

AHCI-Modus einzustellen. Hinweise zu den BIOS-Einstellungen

fi

 nden

Sie in der Bedienungsanleitung auf der mitgelieferten CD.

Deutsch

35

ASRock  FM2A85X Extreme4  Motherboard

Deutsch

1.2 Spezi

fi

 kationen

 Plattform

 -

ATX-Formfaktor

- Alle Feste Kondensatordesign (100 % hochwertige

  japanische Fertigung leitfähiger Polymerkondensatoren)

 CPU

- Unterstützt Sockel-FM2-100-W-Prozessoren

- 4 + 2-Stromphasendesign

- Unterstützt Cool ‘n’ Quiet

TM

-Technologie von AMD

 -

UMI-Link-GEN2

 Chipsatz

- AMD A85X (Hudson-D4)

 Speicher

- Unterstützung von Dual-Kanal-Speichertechnologie

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/

  1600/1333/1066/800 non-ECC, ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 64GB

- Unterstützt Intel

®

 Extreme Memory Pro

fi

 le (XMP)1.3/1.2

- Unterstützt AMD Memory Pro

fi

 le (AMP)

 Erweiterungs-

- 2 x PCI-Express-2.0-x16-Steckplätze

steckplätze

  (PCIE2: x16-Modus; PCIE4: x4-Modus)

- 2 x PCI Express 2.0 x1-Steckplätze

- 3 x PCI -Steckplätze

- Unterstützt AMD Quad CrossFireX

TM

, CrossFireX

TM

 und

  duale Gra

fi

 kkarten

 Onboard-VGA

- AMD Radeon HD 7000-Gra

fi

 k

- DirectX 11, Pixel Shader 5.0

- Maximal gemeinsam genutzter Speicher 2GB

- Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMI

- Unterstützt HDMI 1.4a mit einer maximalen Au

fl

 ösung von

  1920 x 1200 bei 60 Hz

- Unterstützt Dual-link DVI mit einer maximalen Au

fl

 ösung von

  2560 x 1600 bei 75 Hz

- Unterstützt D-Sub mit einer maximalen Au

fl

 ösung von

  1920 x 1600 bei 60 Hz

- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und

  HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-

  Bildschirm erforderlich)

- Unterstützt stereoskopisches 3D per Blu-ray mit HDMI 1.4a

- Unterstützt AMD Steady Video

TM

 2.0: Neuartige Funktion der

  Videonachbearbeitung für automatische Reduzierung von

  Bildschwankungen bei Heim-/Online-Videos

- Unterstützt HDCP-Funktion mit DVI- und HDMI-Ports

36

ASRock  FM2A85X Extreme4  Motherboard

Deutsch

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe

  mit DVI- und HDMI-Ports

 Audio

 -

7.1

CH HD Audio mit dem Inhalt Schutz

  (Realtek ALC892 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

- Unterstützt THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieef

fi

 zientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse

I/O Panel

 an der

- 1 x PS/2-Maus/Tastaturanschluss

Rückseite

- 1 x D-Sub port

- 1 x DVI-D port

- 1 x HDMI port

- 1 x optischer SPDIF-Ausgang

- 2 x Standard-USB 2.0-Anschlüsse

- 1 x eSATA3-Anschluss

- 6 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

  LED)

- 1 x CMOS löschen-Schalter

- HD Audiobuchse: Lautsprecher hinten / Mitte/Bass /

  Audioeingang / Lautsprecher vorne / Mikrofon

 SATA3

- 7 x SATA 3-Anschluss mit 6,0 Gb/s, unterstützt RAID-

  (RAID 0, RAID 1, RAID 5 und RAID 10), NCQ-, AHCI- und

  „Hot Plugging“-Funktionen

 USB3.0

- 2 x USB 3.0-Ports an der Rückseite durch AMD A85X

  (Hudson-D4), unterstützt USB 1.1/2.0/3.0 mit bis zu 5 Gb/s

- 4 x USB 3.0-Ports an der Rückseite durch Etron EJ188,

  unterstützt USB 1.1/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an der

  Vorderseite durch AMD A85X (Hudson-D4), unterstützt

  USB 1.1/2.0/3.0 mit bis zu 5 Gb/s

 Anschlüsse

- 7 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrarot-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x Betriebs-LED-Header

37

ASRock  FM2A85X Extreme4  Motherboard

Deutsch

- 2 x CPUlüfter-Anschluss (1 x 4-pin, 1 x 3-pin)

- 3 x Gehäuselüfter-Anschluss (1 x 4-pin, 2 x 3-pin)

- 1 x Stromlüfter-Anschluss (3-pin)

 -

24-pin

ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

  USB 2.0-Anschlüsse)

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher

  USB 3.0-Anschlüsse)

- 1 x Dr. Debug (Debug-LED mit 7 Segmenten)

- 1 x Netzschalter mit LED

- 1 x Rücksetzschalter (Reset) mit LED

BIOS

- 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

 -

ACPI

1.1-Weckfunktionen

 -

JumperFree-Modus

- SMBIOS 2.3.1

- DRAM, APU PCIE VDDP, CPU und CPU NB/GFX

  Stromspannung Multianpassung

Support-CD

- Treiber, Dienstprogramme, Antivirussoftware

  (Probeversion), CyberLink MediaEspresso 6.5-Testversion,

  Google Chrome Browser und Toolbar

Hardware Monitor

 -

CPU-Temperatursensor

 -

Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- Geräuscharmer CPUlüfter

 -

Mehrstu

fi

 ge Geschwindigkeitsteuerung für CPU-/

  Gehäuselüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme

- Unterstützt Microsoft

®

Windows

®

 8 / 8 64-Bit / 7 / 7 64-Bit /

  Vista

TM

 / Vista

TM

64-Bit

Zerti

fi

 zierungen

- FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

  gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

 * Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

   http://www.asrock.com

38

ASRock  FM2A85X Extreme4  Motherboard

Deutsch

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2  “Ge-

brückt” sind, bzw. es be

fi

 ndet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 27)

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerde

fi

 niertes  Pro

fi

 l, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

CMOS

löschen

Default-

Einstellung

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

löschen-Jumper.

39

ASRock  FM2A85X Extreme4  Motherboard

Deutsch

USB 2.0-Header

Zusätzlich zu den zwei

(9-pol. USB3_4)

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 30)

 I/O-Anschlüssen

be

fi

 nden sich

drei USB 2.0-

Anschlussleisten am

(9-pol. USB5_6)

Motherboard. Pro USB 2.0-

(siehe S.2 - No. 29)

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

(9-pol. USB7_8)

(siehe S.2 - No. 28)

Seriell-ATA3-Anschlüsse

Diese sieben Serial ATA3-

(SATA3_1: siehe S.2 - No. 13)

 (SATA3-)Verbínder

(SATA3_2: siehe S.2 - No. 12)

unterstützten SATA-Datenkabel

(SATA3_3: siehe S.2 - No. 14)

für interne

(SATA3_4: siehe S.2 - No. 15)

Massenspeichergeräte. Die

(SATA3_5: siehe S.2 - No. 19)

aktuelle SATA3- Schnittstelle

(SATA3_6: siehe S.2 - No. 16)

ermöglicht eine

(SATA3_7: siehe S.2 - No. 17)

 Datenübertragungsrate

bis

6,0 Gb/s.

Serial ATA- (SATA-)

SJedes Ende des SATA

Datenkabel

Datenkabels kann an die

(Option)

SATA3 Festplatte oder das

SATA3 Verbindungsstück auf

dieser Hauptplatine

 angeschlossen

werden.

1.4  Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen

auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die

Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss   Beschreibung

1

USB_PWR

P-4

P+4

USB_PWR

P-3

P+3

GND

GND

DUMMY

1

USB_PWR

P-6

P+6

USB_PWR

P-5

P+5

GND

GND

DUMMY

1

USB_PWR

P-8

P+8

USB_PWR

P-7

P+7

GND

GND

DUMMY

SA

TA3_6     SA

TA3_3     SA

TA3_1

SA

TA3_7     SA

TA3_4     SA

TA3_2

SATA3_5

40

ASRock  FM2A85X Extreme4  Motherboard

Deutsch

Infrarot-Modul-Header

Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 25)

 und

Empfangs-Infrarotmodul.

Anschluss für Audio auf

Dieses Interface zu einem

der Gehäusevorderseite

Audio-Panel auf der Vorder

(9-Pin  HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 34)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

 Kontrolle

über

Audio-Geräte.

Consumer Infrared-Modul-Header

Dieser Header kann zum

(4-pin CIR1)

 Anschließen

Remote-

(siehe S.2 - No. 31)

 Empfänger.

1

IRTX

+5VSB

DUMMY

IRRX

GND

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

IntA_P8_D+

DUMMY

IntA_P8_D-

GND

IntA_P8_SSTX+

GND

IntA_P8_SSTX-

IntA_P8_SSRX+

IntA_P8_SSRX-

Vbus

Vbus

Vbus

IntA_P7_SSRX-

IntA_P7_SSRX+

GND

IntA_P7_SSTX-

IntA_P7_SSTX+

GND

IntA_P7_D-

IntA_P7_D+

USB 3.0-Header

Neben sechs Standard-USB

(19-pol. USB3_7_8)

3.0-Ports am E/A-Panel

(siehe S.2 - No. 10)

 be

fi

 ndet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

 Ports

unterstützen.

1. High De

fi

 nition Audio unterstützt Jack Sensing (automatische Erkennung

    falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

    am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

    Beachten Sie bei der Installation im System die Anweisungen in unserem

    Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

    nachstehend beschrieben an der Front-Audioanschlussleiste:

    A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

    B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

    C. Schließen Sie Ground (GND) an Ground (GND) an.

      D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

           Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

    E. So aktivieren Sie das Mikrofon an der Vorderseite.

         Bei den Betriebssystemen Windows

®

 8 / 8 64 Bit / 7 / 7 64 Bit / Vista

TM

 / Vista

TM

         64 Bit:

         Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

         Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

         an.

41

ASRock  FM2A85X Extreme4  Motherboard

Deutsch

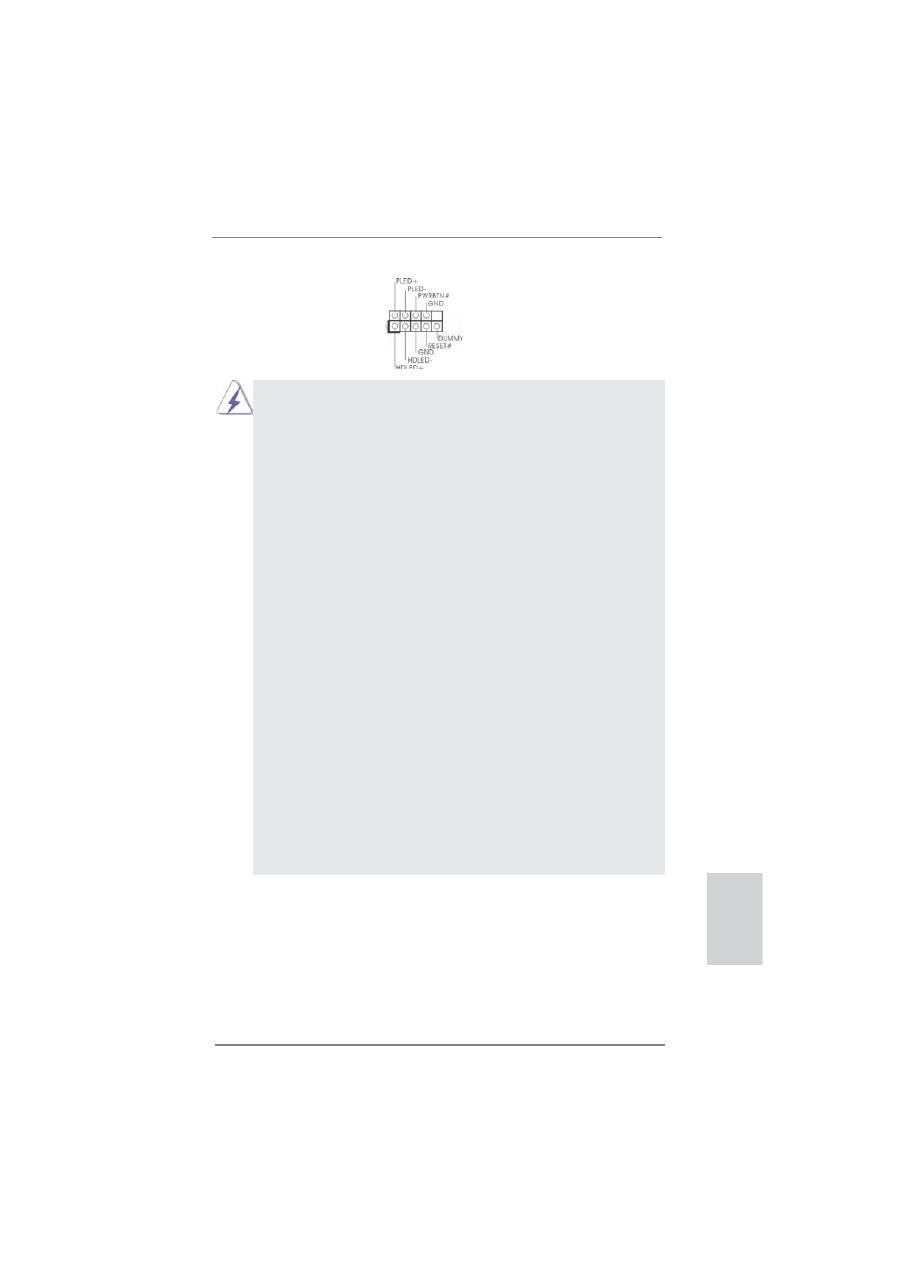

System Panel-Header

Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 21)

 Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kon

fi

 gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu

starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 be

fi

 ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 be

fi

 ndet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

42

ASRock  FM2A85X Extreme4  Motherboard

Deutsch

Gehäuse- und Stromlüfteranschlüsse

Verbinden Sie die Lüfterkabel

(4-pin  CHA_FAN1)

mit den Lüfteranschlüssen,

(siehe S.2, No. 24)

wobei der schwarze Draht an

den Schutzleiterstift

(3-pin  CHA_FAN2)

angeschlossenwird.

(siehe S.2 - No. 43)

(3-pin  CHA_FAN3)

(siehe S.2 - No. 44)

(3-pin  PWR_FAN1)

(siehe S.2 - No. 1)

Betriebs-LED-Header

Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.2 - No. 26)

zur Anzeige des

 Systembetriebsstatus

an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

 S5-Zustand

(ausgeschaltet)

leuchtet die LED nicht.

Gehäuselautsprecher-Header

Schließen Sie den

(4-pin SPEAKER1)

 Gehäuselautsprecher

an

(siehe S.2 - No. 23)

diesen Header an.

1

PLED+

PLED+

PLED-

CPU-Lüfteranschluss

Verbinden Sie das CPU -

(4-pin  CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 - No. 5)

Anschluss und passen Sie den

schwarzen Draht dem

 Erdungsstift

an.

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

43

ASRock  FM2A85X Extreme4  Motherboard

Deutsch

(3-pin  CPU_FAN2)

(siehe S.2 - No. 6)

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin  ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 9)

 Header.

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modi

fi

 zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

  Pin

13

ein.

12

 1

24

13

12

 1

24

13

Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die

4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

ATX 12V Anschluss

Bitte schließen Sie an diesen

(8-pin  ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 2)

 Stromversorgung

an.

GND

+12V

CPU_FAN_SPEED

4                8

1                5

4                         8

1                         5

COM-Anschluss-Header Dieser

COM-Anschluss-

(9-pin COM1)

Header wird verwendet, um

(siehe S.2 - No. 32)

ein COM-Anschlussmodul zu

 unterstützen.

44

ASRock  FM2A85X Extreme4  Motherboard

Deutsch

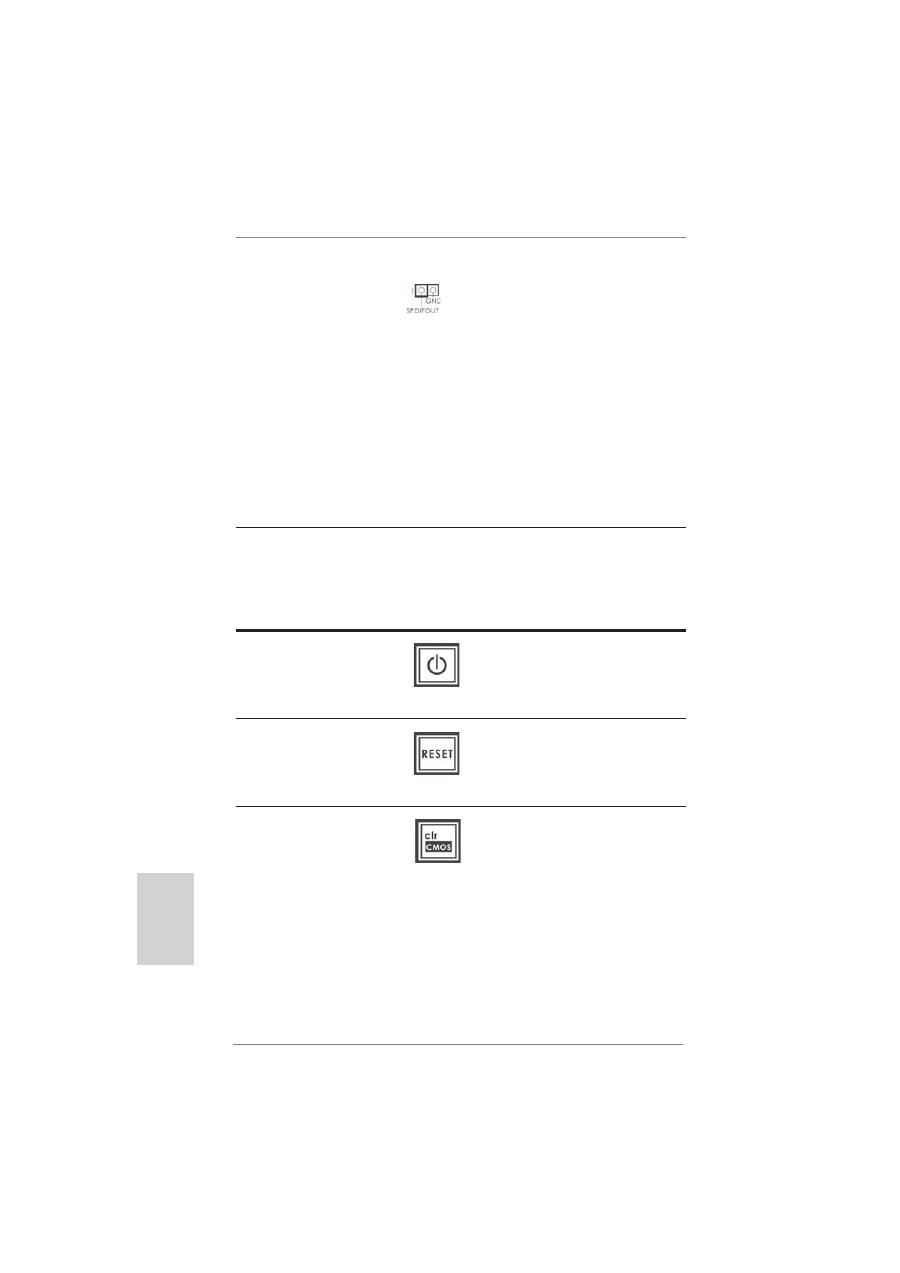

HDMI_SPDIF-Anschluss

Der HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

(siehe S.2 - No. 33)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

 Anschluss.

1.5 Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter

(Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/

ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter

Der Netzschalter ist ein

(PWRBTN)

Schnellschalter, mit dem

(siehe S.2 - No. 22)

Benutzer das System schnell

 ein-/ausschalten

können.

Rücksetzschalter (Reset)

Der Rücksetzschalter (Reset)

(RSTBTN)

ist ein Schnellschalter, mit dem

(siehe S.2 - No. 20)

Benutzer das System schnell

 zurücksetzen

können.

CMOS löschen-Schalter

Der CMOS löschen-Schalter ist

(CLRCBTN)

ein Schnellschalter, mit dem

(siehe S.3 - No. 14)

Benutzer die CMOS-Werte

schnell löschen können.
