ASRock  FM2A85X Extreme4  Motherboard

Español

1. Introducción

Gracias por su compra de ASRock

FM2A85X Extreme4

 placa madre, una placa de

con

fi

 anza producida bajo el control de calidad estricto y persistente. La placa madre

provee realización excelente con un diseño robusto conforme al compromiso de

calidad y resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una

guía de instalación paso a paso. Puede encontrar una información más detallada

sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especi

fi

 caciones de la placa madre y el software de BIOS

podrían ser actualizados, el contenido de este manual puede ser cambiado

sin aviso. En caso de cualquier modi

fi

 cación de este manual, la versión

actualizada estará disponible en el website de ASRock sin previo aviso.

También encontrará las listas de las últimas tarjetas VGA y CPU soportadas

en la página web de ASRock.

Website de ASRock    http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite

nuestra página web con el número de modelo especí

fi

 co de su placa.

 www.asrock.com/support/index.asp

1.1  Contenido de la caja

Placa base ASRock

FM2A85X Extreme4

(Factor forma ATX)

Guía de instalación rápida de ASRock

FM2A85X Extreme4

CD de soporte de ASRock

FM2A85X Extreme4

Cuatro cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O

ASRock le recuerda...

Para mejorar el rendimiento en Windows

®

8 / 8 64 bits / 7 / 7 64 bits / Vis-

ta

TM

/ Vista

TM

 64 bits,  es recomendable establecer la opción del BIOS de

la con

fi

 guración de almacenamiento en el modo AHCI. Para obtener de-

talles sobre la con

fi

 guración del BIOS, consulte el “Manual del usuario”

que se encuentra en nuestro CD de soporte.

72

ASRock  FM2A85X Extreme4  Motherboard

1.2 Especi

fi

 cación

 Plataforma

- Factor forma ATX

- Todo diseño de Capacitor Sólido (condensadores de

  polímero conductor de alta calidad de fabricación 100%

  japonesa)

 Procesador

- Admite procesadores de 100 W para zócalo FM2

- Diseño de fases de potencia 4 + 2

- Con soporte para tecnología Cool ‘n’ Quiet

TM

 de AMD

- UMI-Link GEN2

 Chipset

   - AMD A85X (Hudson-D4)

 Memoria

- Soporte de Tecnología de Memoria de Doble Canal

- 4 x DDR3 DIMM slots

- Apoya DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/1600/

  1333/1066/800 non-ECC, memoria de un-buffered

- Máxima capacidad de la memoria del sistema: 64GB

- Compatible con Intel

®

 Extreme Memory Pro

fi

 le (XMP)1.3/1.2

- Compatible con AMD Memory Pro

fi

 le (AMP)

Ranuras de

- 2 x ranuras PCI Express 2.0 x16

Expansión

  (PCIE2: modo x16; PCIE4: modo x4)

- 2 x ranuras PCI Express 2.0 x1

- 3 x ranuras PCI

 -

Admite

CrossFireX

TM

 cuádruple de AMD, CrossFireX

TM

 y

  tarjeta grá

fi

 ca dual

VGA OnBoard

- Tarjeta grá

fi

 ca AMD Radeon HD 7000

- DirectX 11, Pixel Shader 5.0

- 2GB de Memoria máxima compartida

- Tres opciones de salida VGA: D-Sub, DVI-D y HDMI

- Admite HDMI 1.4a con una resolución máxima de

  1920x1200 a 60 Hz

- Admite Dual-link DVI con una resolución máxima de

  2560x1600 a 75 Hz

- Admite D-Sub con una resolución máxima de 1920x1600 a

  60 Hz

- Admite Sincronización automática entre audio y vídeo, Deep

  Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits)

  con HDMI (se necesita un monitor compatible con HDMI)

- Admite la función 3D estereoscópica Blu-ray con HDMI 1.4a

- Admite AMD Steady Video

TM

 2.0: Nueva capacidad de

  pospro cesamiento de vídeo para reducción automática de

  oscila ciones en vídeo doméstico y en línea

Español

73

ASRock  FM2A85X Extreme4  Motherboard

  - Admite la función HDCP con puertos DVI y HDMI

  - Apoya la reproducción de Blu-rayo de 1080p (BD) /

    HD-DVD con puertos DVI y HDMI

Audio

- 7.1 CH HD Audio con Protección de Contenido

      (Realtek ALC892 Audio Codec)

  - Compatible con audio Blu-ray de alta calidad

  - Compatible con THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

  - Realtek RTL8111E

  - Soporta Wake-On-LAN

  - Admite detección de conexión de cable LAN

  - Compatible con Ethernet 802.3az de bajo consumo

    energético

  - Compatible con PXE

Entrada/Salida

  I/O Panel

de Panel

  - 1 x puerto de ratón/teclado PS/2

Trasero

  - 1 x Puerto D-Sub

  - 1 x Puerto DVI-D

  - 1 x puerto HDMI

  - 1 x puerto de salida óptica SPDIF

  - 2 x puertos USB 2.0 predeterminados

  - 1 x Conector eSATA3

  - 6 x puertos USB 3.0 predeterminados

  - 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/

    ENLACE y LED de VELOCIDAD)

  - 1 x conmutador de borrado de memoria CMOS

  - Conexión de audio: Altavoz trasero / Central/Bajos /

    Entrada de línea / Altavoz frontal / Micrófono

 SATA3

  - 7 x conectores SATA3 de 6,0 Gb/s compatibles con

    funciones RAID (RAID 0, RAID 1, RAID 5 y RAID 10),

    NCQ, AHCI y de “conexión en caliente”

 USB 3.0

  - 2 x puertos USB 3.0 traseros de AMD A85X (Hudson-D4),

      compatible con USB 1.1/2.0/3.0 de hasta 5 GB/s

  - 4 x puertos USB 3.0 traseros de Etron EJ188 compatible

    con USB 1.1/2.0/3.0 de hasta 5 GB/s

  - 1 x cabecera USB 3.0 delantera (compatible con 2 puertos

      USB 3.0) de AMD A85X (Hudson-D4), compatible con

    USB 1.1/2.0/3.0 de hasta 5 GB/s

Conectores

  - 7 x conexiones SATA3, admiten una velocidad de

      transferencia de datos de hasta 6,0Gb/s

      - 1 x Cabezal de Módulo Infrarrojos

Español

74

ASRock  FM2A85X Extreme4  Motherboard

  - 1 x Base de conexiones del módulo de infrarrojos para el

      consumidor

      - 1 x En-tête de port COM

      - 1 x cabecera HDMI_SPDIF

      - 1 x cabecera de indicador LED de encendido

  - 2 x Conector de ventilador de CPU (1 x 4-pin, 1 x 3-pin)

  - 3 x Conector de ventilador de chasis (1 x 4-pin, 2 x 3-pin)

  - 1 x Conector de ventilador de alimentacion (3-pin)

      - 24-pin cabezal de alimentación ATX

      - 8-pin conector de ATX 12V power

      - Conector de audio de panel frontal

      - 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0

        adicionales)

  - 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0

    adicionales)

  - 1 x Dr. Debug (indicador LED de avería de 7 segmentos)

  - 1 x conmutador de encendido con indicador LED

  - 1 x conmutador de reinicio con indicador LED

BIOS

      - 64Mb AMI BIOS legal UEFI AMI compatible con GUI

      - Soporta “Plug and Play”

      - ACPI 1.1 compliance wake up events

      - Soporta “jumper free setup”

      - Soporta SMBIOS 2.3.1

  - Múltiple ajuste deDRAM, APU PCIE VDDP, CPU y CPU

    NB/GFX Voltage

 CD de soport

  - Controladores, Utilerías, Software de Anti Virus (Versión

      de prueba), Prueba de CyberLink MediaEspresso 6.5,

     Google Chrome Browser y Toolbar

Monitor Hardware

- Sensibilidad a la temperatura del procesador

  - Sensibilidad a la temperatura de la placa madre

  - Taquimetros de los ventiladores del procesador y del CPU

    / chasis / alimentacion

  - Ventilador silencioso del procesador

  - Control de ajuste de la velocidad del ventilador de la CPU

      y el chasis

  - Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS

- En conformidad con

Microsoft

®

 Windows

®

 8 / 8 64 bits / 7 /

    7 64 bits / Vista

TM

 / Vista

TM

 64 bits

Certi

fi

 caciones

  - FCC, CE, WHQL

  - Cumple con la directiva ErP/EuP (se requiere una fuente

      de alimentación que cumpla con la directiva ErP/EuP)

Español

75

ASRock  FM2A85X Extreme4  Motherboard

1.3

Setup de Jumpers

La ilustración muestra como los jumpers

son con

fi

 gurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper

Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver  p.2,  No. 27)

Nota:  CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la con

fi

 guración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el per

fi

 l

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

Valor  predetermi-

nado

Restablecimiento de

la CMOS

El conmutador Borrar CMOS tiene la misma función que el puente

Borrar CMOS.

Español

 * Para más información sobre los productos, por favor visite nuestro sitio web:

    http://www.asrock.com

76

ASRock  FM2A85X Extreme4  Motherboard

Cabezal USB 2.0

Además de dos puertos

(9-pin  USB3_4)

USB 2.0 predeterminados en el

(vea  p.2,  N. 30)

panel de E/S, hay tres bases

de conexiones USB 2.0 en

esta placa base. Cada una de

estas bases de conexiones

(9-pin  USB5_6)

admite dos puertos USB 2.0.

(vea  p.2,  N. 29)

(9-pin  USB7_8)

(vea  p.2,  N. 28)

Conexiones de serie ATA3

Estas siete conexiones de

(SATA3_1: vea  p.2,  N. 13)

serie ATA3 (SATA3) admiten

(SATA3_2: vea  p.2,  N. 12)

cables SATA para dispositivos

(SATA3_3: vea  p.2,  N. 14)

de almacenamiento internos. La

(SATA3_4: vea  p.2,  N. 15)

interfaz SATA3 actual permite

(SATA3_5: vea  p.2,  N. 19)

una velocidad de transferencia

(SATA3_6: vea  p.2,  N. 16)

de 6.0 Gb/s.

(SATA3_7: vea  p.2,  N. 17)

Cable de datos de

Cualquier extremo del cable de

serie ATA (SATA)

los datos de SATA puede ser

(Opcional)

conectado con el disco duro

de SATA3 o el conectador de

SATA3 en esta placa base.

1.4

Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

1

USB_PWR

P-4

P+4

USB_PWR

P-3

P+3

GND

GND

DUMMY

1

USB_PWR

P-6

P+6

USB_PWR

P-5

P+5

GND

GND

DUMMY

1

USB_PWR

P-8

P+8

USB_PWR

P-7

P+7

GND

GND

DUMMY

Español

SA

TA3_6     SA

TA3_3     SA

TA3_1

SA

TA3_7     SA

TA3_4     SA

TA3_2

SATA3_5

77

ASRock  FM2A85X Extreme4  Motherboard

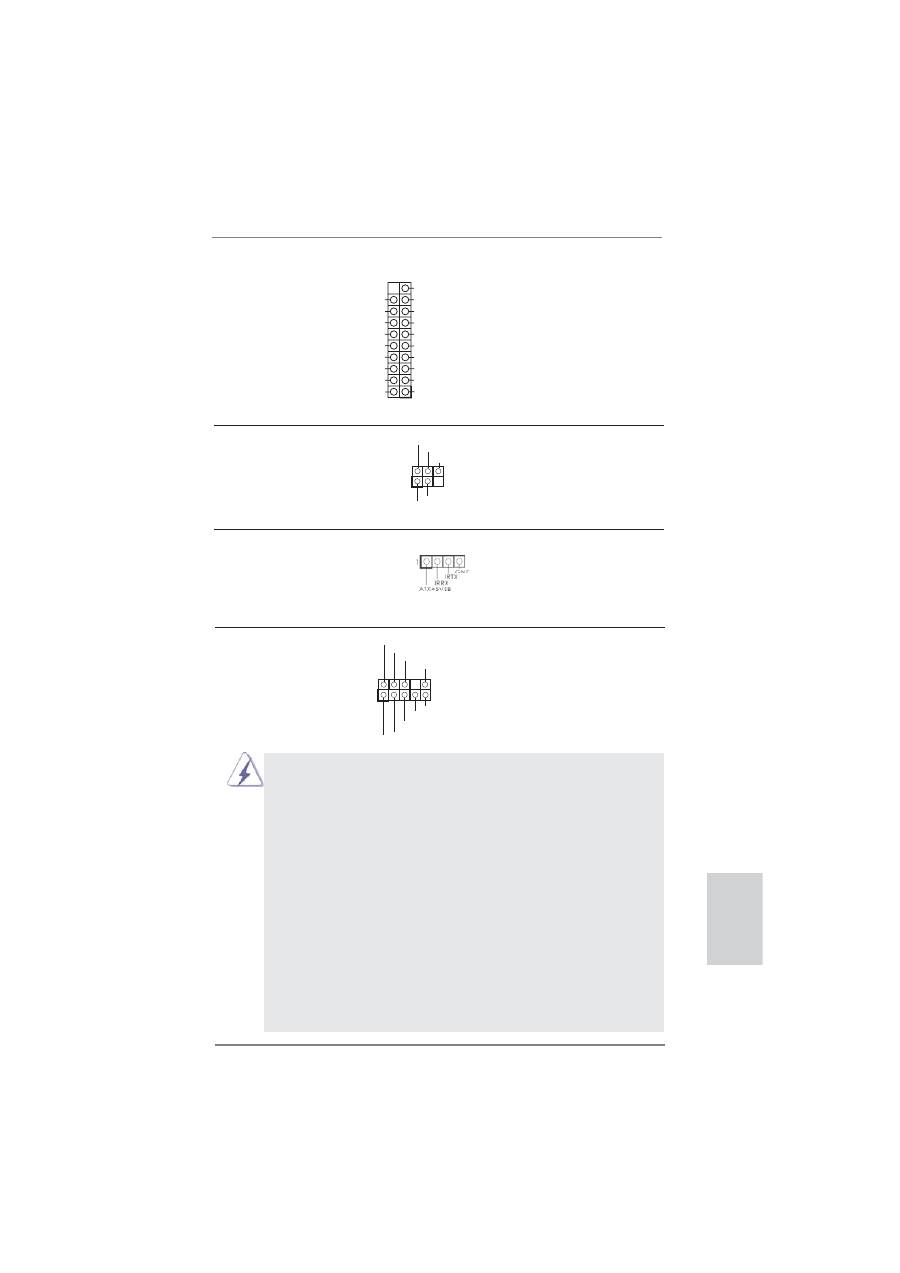

Cabezal de Módulo Infrarrojos

Este cabezal soporta un

(5-pin IR1)

módulo infrarrojos de

(vea  p.2,  N. 25)

transmisión y recepción

 wireless

opcional.

Conector de audio de

Este es una interface para

panel frontal

cable de audio de panel frontal

(9-pin HD_AUDIO1)

que permite conexión y control

(vea  p.2,  N. 34)

conveniente de apparatos de

 Audio.

Base de conexiones del módulo de

Esta base de conexiones se

infrarrojos para el consumidor

puede utilizar para conectar

(4-pin CIR1)

receptor remoto.

(vea  p.2,  N. 31)

1. El Audio de Alta De

fi

 nición soporta la detección de conector, pero

    el cable de panel en el chasis debe soportar HDA para operar

    correctamente. Por favor, siga las instrucciones en nuestro manual y

    en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

    del panel frontal de la siguiente manera:

    A. Conecte Mic_IN (MIC) a MIC2_L.

    B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

    C. Conecte Ground (GND) a Ground (GND).

    D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

        necesitará conectarlos al panel de sonido AC’97.

    E. Activación del micrófono frontal.

    En sistemas operativos Windows

®

 8 / 8 64-bit / 7 / 7 64-bit / Vista

TM

 /

    Vista

TM

 64-bit:

    Acceda a la

fi

 cha “FrontMic” (Micrófono frontal) del panel de control

    Realtek. Ajuste la posición del control deslizante “Recording Volume”

    (Volumen de grabación).

1

IRTX

+5VSB

DUMMY

IRRX

GND

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

IntA_P8_D+

DUMMY

IntA_P8_D-

GND

IntA_P8_SSTX+

GND

IntA_P8_SSTX-

IntA_P8_SSRX+

IntA_P8_SSRX-

Vbus

Vbus

Vbus

IntA_P7_SSRX-

IntA_P7_SSRX+

GND

IntA_P7_SSTX-

IntA_P7_SSTX+

GND

IntA_P7_D-

IntA_P7_D+

Cabezal USB 3.0

Además de seis puertos 3.0

(19-pin  USB3_7_8)

predeterminados situados en el

(vea  p.2,  N. 10)

panel E/S, encontrará una

cabecera USB 3.0 en esta

placa base. Esta cabecera USB

3.0 admiten dos puertos USB

 3.0.

Español

78

ASRock  FM2A85X Extreme4  Motherboard

Cabezal de panel de sistema

Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea  p.2,  N. 21)

sistema.

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

  cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede con

fi

 gurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S3/S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo

datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Español

79

ASRock  FM2A85X Extreme4  Motherboard

Cabezal del altavoz del chasis

Conecte el altavoz del chasis a

(4-pin SPEAKER1)

 su

cabezal.

(vea  p.2,  N. 23)

Cabecera de indicador LED de encendido

Conecte el indicador LED de

(3-pin PLED1)

encendido del chasis a esta

(vea  p.2,  N. 26)

cabecera para conocer el

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1. El indicador

LED se apagará en los estados

S3/S4 o S5 (apagado).

Conectores de ventilador de chasis

y alimentación

(4-pin CHA_FAN1)

(vea  p.2,  N. 24)

(3-pin CHA_FAN2)

(vea  p.2,  N. 43)

(3-pin CHA_FAN3)

(vea  p.2,  N. 44)

(3-pin PWR_FAN1)

(vea  p.2,  N. 1)

Por favor, conecte los cables

del ventilador a los conectores

de ventilador, haciendo coincidir

el cable negro con la patilla de

masa.

1

PLED+

PLED+

PLED-

Conector del ventilador

Conecte el cable del ventilador

de la CPU

de la CPU a este conector y

(4-pin CPU_FAN1)

haga coincidir el cable negro

(vea p.2, N. 5)

con el conector de tierra.

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

Español

80

ASRock  FM2A85X Extreme4  Motherboard

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

Cabezal de alimentación ATX

Conecte la fuente de

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea p.2, N. 9)

Aunque esta placa base proporciona compatibilidad para un ventilador

(silencioso) de procesador de 4 contactos, el ventilador de procesador

de 3 contactos seguirá funcionando correctamente incluso sin la función

de control de velocidad del ventilador. Si pretende enchufar el ventilador

de procesador de 3 contactos en el conector del ventilador de

procesador de esta placa base, conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

12

 1

24

13

12

 1

24

13

(3-pin CPU_FAN2)

(vea  p.2,  N. 6)

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,

puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin

ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5.

Instalación de Fuente de Energía de 4-Pin ATX 12V

Conector de ATX 12V power

Tenga en cuenta que es

(8-pin  ATX12V1)

necesario conectar este

(vea p.2, N. 2)

conector a una toma de

corriente con el enchufe ATX

12V, de modo que proporcione

 su

fi

 ciente electricidad. De lo

contrario no se podrá encender.

GND

+12V

CPU_FAN_SPEED

4                8

1                5

4                         8

1                         5

Español

81

ASRock  FM2A85X Extreme4  Motherboard

Cabezal del puerto COM

Este cabezal del puerto COM

(9-pin COM1)

se utiliza para admitir un

(vea p.2, N. 32)

módulo de puerto COM.

Cabecera HDMI_SPDIF

Cabecera HDMI_SPDIF. Ofrece

(HDMI_SPDIF1 de 2 pin)

una salida SPDIF la tarjeta

(vea p.2, N. 33)

VGA HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

 cabecera.

Español

82

ASRock  FM2A85X Extreme4  Motherboard

1.5 Conmutadores

rápidos

Esta placa base dispone de tres conmutadores rápidos: conmutador de encen-

dido, conmutador de reinicio y conmutador de borrado de memoria CMOS. Dichos

conmutadores permiten al usuario encender / apagar o reiniciar el sistema, o bien

borrar el contenido de la memoria CMOS.

Conmutador de encendido

(PWRBTN)

(vea p.2, N. 22)

El conmutador de reinicio es un

conmutador rápido que permite

al usuario reiniciar rápidamente

el sistema.

Conmutador de reinicio

(RSTBTN)

(vea p.2, N. 20)

El conmutador de borrado de

memoria CMOS es un

conmutador rápido que permite

al usuario borrar rápidamente el

contenido de la memoria CMOS.

El conmutador de encendido es

un conmutador rápido que

permite al usuario encender /

apagar rápidamente el sistema.

Conmutador de borrado de memoria CMOS

(CLRCBTN)

(vea p.3, N. 14)

Español
