ASRock FM2A85X Extreme4: 1. Introdução

96

ASRock  FM2A85X Extreme4  Motherboard

1.  Introdução

Gratos por comprar nossa placa–mãe

FM2A85X Extreme4

 um produto con

fi

 ável

feito com ASRock um estrito controle de qualidade consistente. Com um excelente

desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de

compromisso com a qualidade e durabilidade.

Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação pas-

so a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontra-

das no manual do usuário do CD de suporte.

Porque as especi

fi

 cações da placa mãe e o software de BIOS poderiam

ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso.

Em caso de qualquer modi

fi

 cação deste manual, a versão atualizada

estará disponível no website de ASRock sem prévio aviso. Pode também

encontrar as listas das mais recentes placas VGA e das CPUs suportadas

no site da web da ASRock.

Website de ASRock    http://www.asrock.com

Se precisar de apoio técnico em relação a este placa-mãe, por favor visite

o nosso sítio da internet para informação especí

fi

 ca acerca do modelo que

está a utilizar.

 www.asrock.com/support/index.asp

1.1  Este pacote contém

Placa-mãe ASRock

FM2A85X Extreme4

 (Formato ATX)

Guia de instalação rápida da ASRock

FM2A85X Extreme4

CD de suporte da placa ASRock

FM2A85X Extreme4

Quatro cabo de dados ATA Serial (SATA) (Opcional)

Uma proteção I/O

A ASRock recorda-lhe...

Para obter melhor desempenho em Windows

®

 8 / 8 64-bit / 7 / 7 64-bit /

Vista

TM

 / Vista

TM

 64-bit, recomendamos que de

fi

 na a opção Con

fi

 guração

de Armazenamento na BIOS para o modo AHCI. Para mais detalhes

acerca da con

fi

 guração da BIOS consulte o “Manual de utilizador” no

nosso CD de suporte.

Português

97

ASRock  FM2A85X Extreme4  Motherboard

Português

1.2  Especi

fi

 cações

 Plataforma

 -

Formato

ATX

- Design de condensadores banhados a ouro de alta qualidade

  (Condensadores de polímeros condutores de alta qualidade

  100% fabricados no Japão)

CPU

- Suporte para processadores com Socket FM2 de 100W

- Alimentação de 4 + 2 fases

- Suporta a tecnologia Cool ‘n’ Quiet da AMD

- UMI-Link GEN2

Chipsets

- AMD A85X (Hudson-D4)

Memória

- Suporte à tecnologia de memória de duplo canal

- 4 x slots de DDR3 DIMM

- Suporta memória DDR3 2600+(OC)/2400(OC)/2133(OC)/1866

  /1600/1333/1066/800, não ECC, sem tampão

- Capacidade máxima de memória do sistema: 64GB

- Suporta Extreme Memory Pro

fi

 le (XMP)1.3/1.2 da Intel

®

- Suporta Per

fi

 l de Memória AMD (AMP)

 Slots de

- 2 x slots de PCI Express 2.0 x16

Expansão

  (PCIE2: modo x16; PCIE4: modo x4)

- 2 x slots de PCI Express 2.0 x1

- 3 x slots de PCI

- Suporta Quad CrossFireX

TM

, CrossFireX

TM

 e Dual Graphics da

AMD

VGA integrado

- Placa grá

fi

 ca AMD Radeon HD Série 7000

- DirectX 11, Pixel Shader 5.0

- Memória partilhada máxima 2GB

- Três opções de saída VGA: D-Sub, DVI-D e HDMI

- Suporta HDMI 1.4a Tecnologia com resolução máxima até

  1920x1200 @ 60Hz

- Suporta Dual-link DVI com resolução máxima até 2560x1600

  @ 75Hz

- Suporta D-Sub com resolução máxima até 1920x1600 @

  60Hz

- Suporta as funções Auto Lip Sync (Sincronização automática

  do som), Deep Color (Profundidade da cor) (12bpc), xvYCC e

  HBR (áudio de taxa de bits elevada) com HDMI (é necessário

  um monitor compatível com a norma HDMI)

- Suporta 3D Estereoscópico Blu-ray com HDMI 1.4a

- Suporta AMD Steady Video

TM

 2.0: Nova capacidade de

  pós-processamento de vídeo para redução automática de

98

ASRock  FM2A85X Extreme4  Motherboard

Português

  vibrações em vídeo local/online

- Suporta função HDCP com portas DVI e HDMI

- Suporta a norma Blu-ray de alta de

fi

 nição 1080p (BD) / e a

  reprodução de DVDs de alta de

fi

 nição com portas DVI e

  HDMI

Áudio

- Áudio HD de 7.1 canais com protecção de conteúdo

  (Realtek ALC892 Audio Codec)

- Suporte áudio Blu-ray superior

- Suporta TruStudio

TM

 da THX

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Suporta Wake-On-LAN

- Suporta Detecção de cabo LAN

- Suporta Ethernet com E

fi

 ciência Energética 802.3az

- Suporta PXE

Entrada/Saída

I/O

Panel

pelo painel

- 1 x porta para teclado/mouse PS/2

- 1 x porta D-Sub

- 1 x porta DVI-D

- 1 x porta HDMI

- 1 x Porta de saída SPDIF óptica

- 2 x portas USB 2.0 padrão

- 1 x Conector eSATA3

- 6 x portas USB 3.0 padrão

- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED

  VELOCIDADE)

- 1 x Interruptor para limpar o CMOS com LED

- Ficha de áudio HD: Altifalante traseiro/Central/Baixos/Entrada

  de linha/Altifalante frontal/Microfone

 SATA3

- 7 x conectores SATA3 a 6,0 Gb/s, com suporte para RAID

  (RAID 0, RAID 1, RAID 5 e RAID 10), NCQ, AHCI e funções

  Hot Plug

 USB3.0

- 2 x Portas USB 3.0 traseiras através de A85X (Hudson-D4) da

  AMD, com suporte para USB 1.1/2.0/3.0 até 5Gb/s

- 4 x Portas USB 3.0 traseiras através de EJ188 da Etron, com

  suporte para USB 1.1/2.0/3.0 até 5Gb/s

- 1 x Conector USB 3.0 frontal (suporta 2 portas USB 3.0)

  através de A85X (Hudson-D4) da AMD, com suporte para USB

  1.1/2.0/3.0 até 5Gb/s

 Conectores

- 7 x conectores SATA3, suporte a taxa de transferência de

  dados de até 6,0 Gb/s

 -

1 x Conector do módulo de infravermelho

99

ASRock  FM2A85X Extreme4  Motherboard

Português

- 1 x Conector CIR

- 1 x conector de porta COM

- 1 x Conector HDMI_SPDIF

- 1 x Conector para LED de alimentação

- 2 x Conector do ventilador da CPU (1 x 4 pinos, 1 x 3 pinos)

- 3 x Conector do ventilador da chassis

  (1 x 4 pinos, 2 x 3 pinos)

- 1 x Conector do ventilador da energia (3 pinos)

- Conector de força do ATX de 24 pinos

- Conector ATX 12 V de 8 pinos

- Conector Áudio do painel frontal

- 3 x cabezal USB 2.0 (suporta 6 portas USB 2.0)

- 1 x cabezal USB 3.0 (suporta 2 portas USB 3.0)

- 1 x Dr. Debug com LED

- 1 x Interruptor de alimentação LED

- 1 x Interruptor de reposição LED

BIOS

- 64Mb BIOS UEFI o

fi

 cial da AMI com suporte para GUI

- Suporta dispositivos “Plug and Play”

- ACPI 1.1 atendendo a eventos de “wake up”

- Suporta dispositivos sem jumper

- Suporte para SMBIOS 2.3.1

- DRAM, APU PCIE VDDP, CPU e CPU NB/GFX Voltage

  Multi-adjustment

 CD de suporte

- Controladores, utilitários, software antivírus (Experimentacao

  Versao), CyberLink MediaEspresso 6.5 versão de

  demonstração, Navegador Google Chrome e Barra de

  Ferramentas

Monitor do HW

- Sensores de temperature do procesador

- Medição de temperatura da placa-mãe

- Tacômetros de ventilador do Processador/chassis/energia

- Ventoinha silenciosa para a CPU

- CPU/Chassis Fan Controle Multi-Velocidade

- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore

Sistema

- Microsoft

®

 Windows

®

 8 / 8 de 64 bits / 7 / 7 de 64 bits / Vista

TM

Operacional

/ Vista

TM

de 64 bits

 Certi

fi

 cações

- FCC, CE, WHQL

- “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/

   EuP Ready”)

* Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com

100

ASRock  FM2A85X Extreme4  Motherboard

Português

1.3  Con

fi

 guração dos Jumpers

A ilustração mostra como os jumpers são

con

fi

 gurados. Quando há uma capa de

jumpers sobre os pinos, diz–se que o jump-

er está “curto”. Não havendo capa sobre os

pinos, o jumper está “aberto”. A ilustração

mostra um jumper de 3 pinos em que os

pinos 1 e 2 están “curtos” quando a capa

de jumper estiver colocada sobre esses 2

pinos.

Jumper

                Con

fi

 guração

Restaurar CMOS

(CLRCMOS1, jumper de 3 pinos)

(veja a folha 2,  No. 27)

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da con

fi

 guração do sistema como: por exemplo a senha

do sistema, data, tempo, e os parámetros da con

fi

 guração do sistema. Para

limpar e recon

fi

 gurar os parámetros do sistema a con

fi

 guração inicial da fá-

brica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e

pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando

um jumper. Por favor lembrese de remover o jumper  depois de limpar o

COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de-

verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar

a ação de limpeza o CMOS. Tenha em atenção que a palavra-passe, data,

hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas

serão limpos se a bateria do CMOS for retirada.

Con

fi

 guração-padrão

Limpar o CMOS

O Interruptor para limpar o CMOS tem a mesma função do Jumper

para limpar o CMOS.

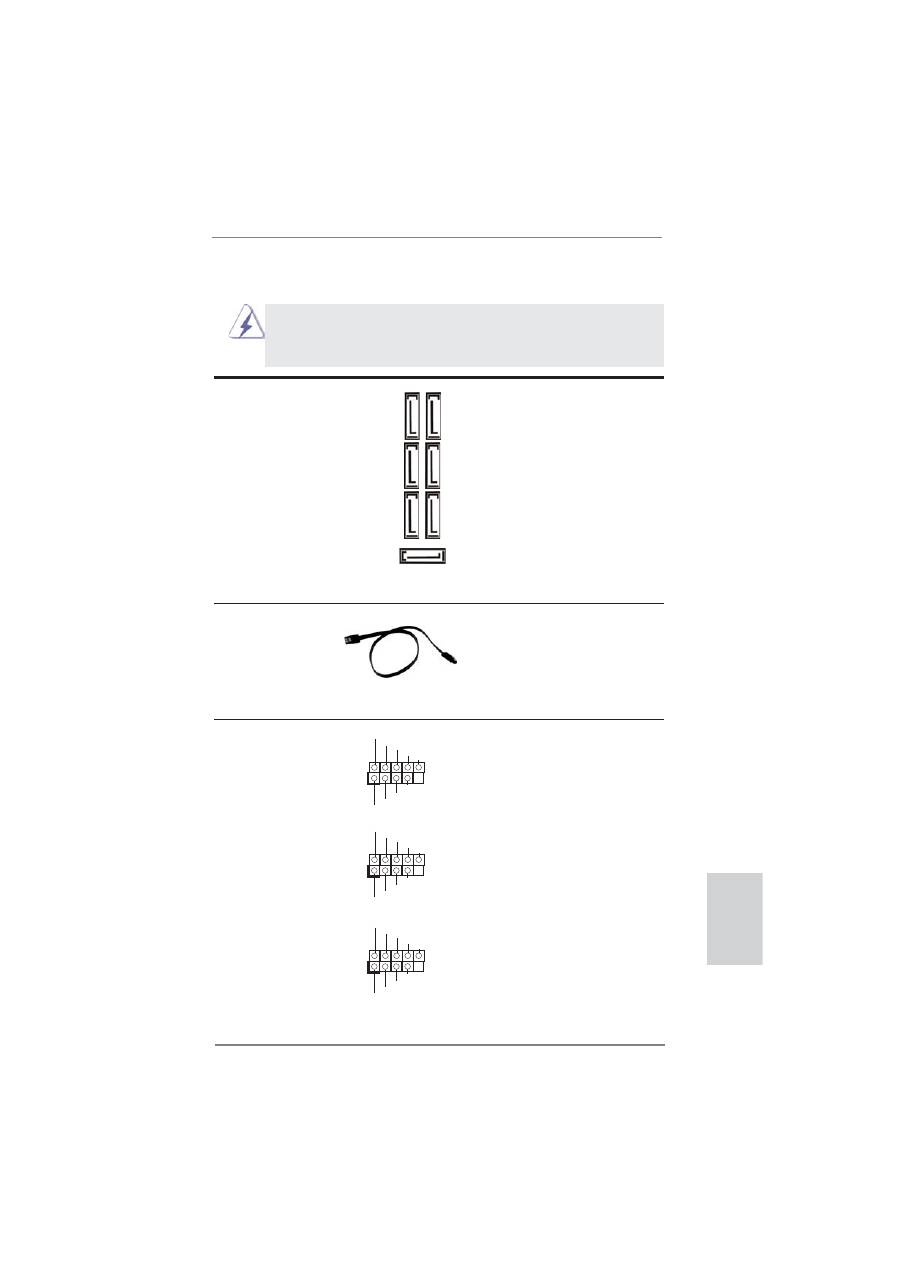

101

ASRock  FM2A85X Extreme4  Motherboard

Português

Conectores ATA3 Serial

Estes sete conectores Serial

(SATA3_1: veja a folha 2, No. 13)

ATA (SATA3) suportam

(SATA3_2: veja a folha 2, No. 12)

unidades de disco rígido SATA

(SATA3_3: veja a folha 2, No. 14)

ou SATA3 como dispositivos de

(SATA3_4: veja a folha 2, No. 15)

 armazenamento

internos.

A

(SATA3_5: veja a folha 2, No. 19)

atual interface SATA3 permite

(SATA3_6: veja a folha 2, No. 16)

uma taxa de transferência de

(SATA3_7: veja a folha 2, No. 17)

dados de até 6.0 Gb/s.

Cabo de dados

Tanto a saída do cabo de Serial

ATA (SATA)

dados SATA pode ser

(opcional)

conectado ao disco rígido

SATA3 quanto o conector

SATA3 na placa mãe.

1.4  Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper

sobre estes conectores. A colocação de pontos de jumper sobre os

conectores causará danos irreversíveis à placa-mãe.

Cabezal USB 2.0

Além das dois portas USB 2.0

(USB3_4 de 9 pinos)

por defeito no painel de

(veja a folha 2, No. 30)

entrada/saída, há três ligações

USB 2.0 nesta placa-mãe.

Cada ligação USB 2.0 pode

(USB5_6 de 9 pinos)

suportar dois portas USB 2.0.

(veja a folha 2, No. 29)

(USB7_8 de 9 pinos)

(veja a folha 2, No. 28)

SA

TA3_6     SA

TA3_3     SA

TA3_1

SA

TA3_7     SA

TA3_4     SA

TA3_2

SATA3_5

1

USB_PWR

P-4

P+4

USB_PWR

P-3

P+3

GND

GND

DUMMY

1

USB_PWR

P-6

P+6

USB_PWR

P-5

P+5

GND

GND

DUMMY

1

USB_PWR

P-8

P+8

USB_PWR

P-7

P+7

GND

GND

DUMMY

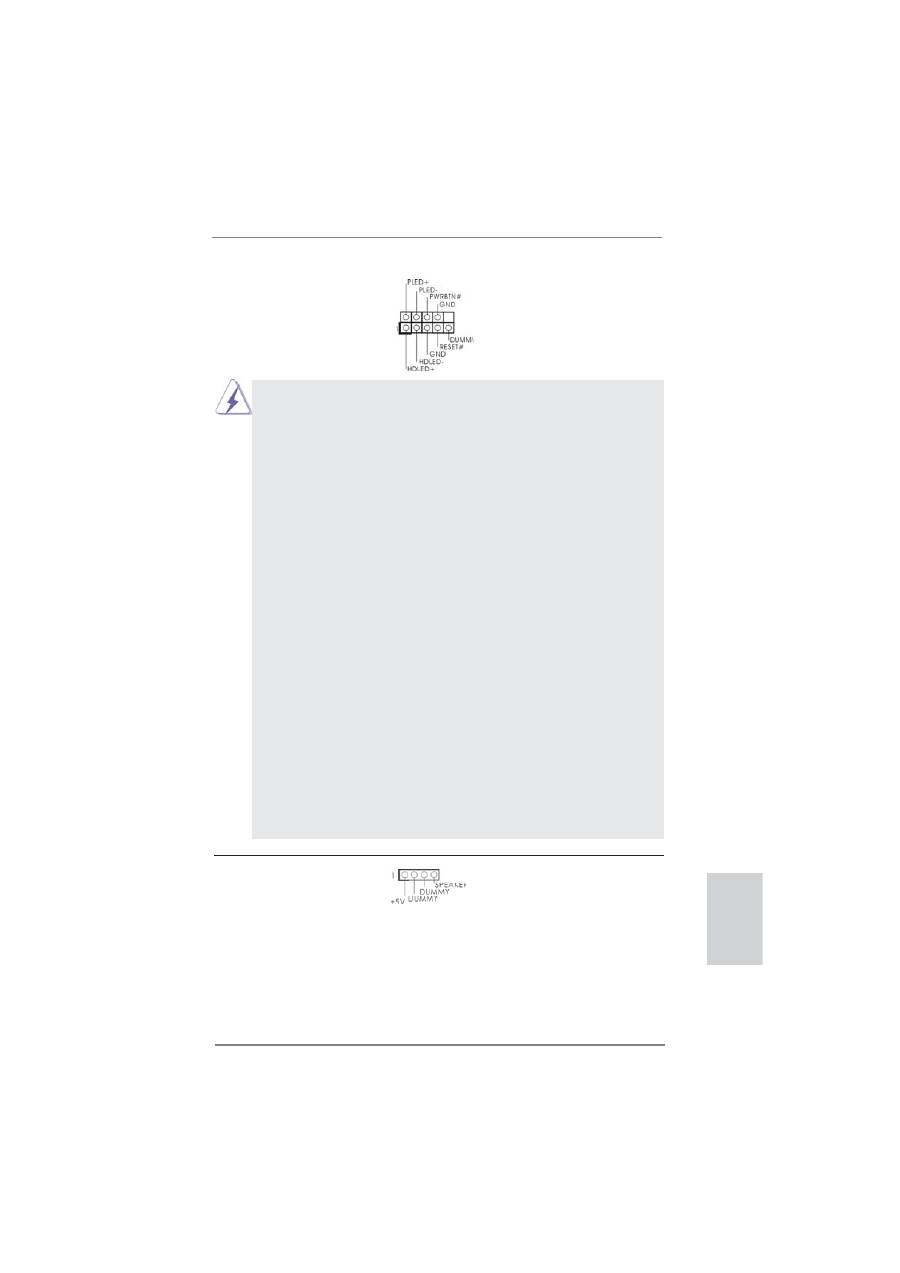

102

ASRock  FM2A85X Extreme4  Motherboard

Português

Cabezal USB 3.0

Além das seis portas USB 3.0

(USB3_7_8 de 19 pinos)

por defeito no painel de

(veja a folha 2, No. 10)

entrada/saída, há uns ligações

USB 3.0 nesta placa-mãe.

Cada ligação USB 3.0 pode

suportar dois portas USB 3.0.

Conector do módulo de

Este conector pode ser utilizado

infravermelhos

para ligar o receptor do controlo

(CIR1 de 4 pinos)

 remoto.

(veja a folha 2,  No. 31)

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Conector Áudio do painel

Esta é uma interface para o

frontal

cabo de áudio no painel frontal,

(HD_AUDIO1 de 9 pinos)

que permite uma conexão e

(veja a folha 2, No. 34)

controle convenientes dos

dispositivos de áudio.

1. Áudio de elevada de

fi

 nição que suporta a sensibilidade da tomada,

    mas o

fi

 o do painel existente no chassis tem de suportar HDA para

    funcionar correctamente. Siga s instruções que aparecem no manual

    e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio

    do painel frontal, como a

fi

 gura abaixo mostra:

    A. Ligue o Mic_IN (MIC) ao MIC2_L.

    B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

    C. Ligue o Ground (GND) ao Ground (GND).

    D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

        necessita de os ligar para o painel de áudio AC’97.

    E. Para activar o microfone frontal.

         Para os Sistemas Operativos Windows

®

 8 / 8 64-bit / 7 / 7 64-bit /

         Vista

TM

 / Vista

TM

 64-bit:

         Aceda ao separador “Microfone frontal” no painel de Controlo

         Realtek. Ajuste o “Volume de gravação”.

1

ATX+5VSB

IRTX

GND

IRRX

Conector do módulo

Este conector suporta um

de infravermelho

módulo de infravermelho para

(IR1 de 5 pinos)

transmissão e recepção sem

(veja a folha 2, No. 25)

fi

 o, opcional.

1

IRTX

+5VSB

DUMMY

IRRX

GND

IntA_P8_D+

DUMMY

IntA_P8_D-

GND

IntA_P8_SSTX+

GND

IntA_P8_SSTX-

IntA_P8_SSRX+

IntA_P8_SSRX-

Vbus

Vbus

Vbus

IntA_P7_SSRX-

IntA_P7_SSRX+

GND

IntA_P7_SSTX-

IntA_P7_SSTX+

GND

IntA_P7_D-

IntA_P7_D+

103

ASRock  FM2A85X Extreme4  Motherboard

Português

Conector do painel do sistema

Este conector acomoda várias

(PANEL1 de 9 pinos)

funções do painel frontal do

(veja a folha 2, No. 21)

 sistema.

Ligue o botão de alimentação, o botão de reposição e o indicador do

estado do sistema no chassis a este conector de acordo com a descrição

abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os

cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode con

fi

 gu-

rar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão

de reposição para reiniciar o computador caso este bloqueie e não seja

possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis.

O LED

fi

 cará acesso quando o sistema estiver em funcionamento. O LED

fi

 cará intermitente quando o sistema estiver no estado de suspensão S1.

O LED

fi

 cará desligado quando o sistema estiver nos estados de suspen-

são S3/S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O

LED

fi

 cará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um

módulo de painel frontal consiste principalmente em um botão de alimen-

tação, um botão de reposição, um LED de alimentação, um LED de acti-

vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel

frontal do chassis a este conector, certi

fi

 que-se que os

fi

 os e os pinos têm

uma correspondência exacta.

Conector do alto-falante

Ligue o alto-falante do chassi

do chassi

neste conector.

(SPEAKER1 de 4 pinos)

(veja a folha 2, No. 23)

104

ASRock  FM2A85X Extreme4  Motherboard

Português

Conector do LED de alimentação

Ligue o LED de alimentação do

(PLED1 de 3 pinos)

chassis a este conector para

(veja a folha 2,  No. 26)

indicar o estado de alimentação

do sistema. O LED

fi

 cará

acesso quando o sistema

estiver em funcionamento. O

LED

fi

 ca intermitente no estado

S1. O LED

fi

 ca desligado

nos estados S3/S4 ou no

estado S5 (desligado).

1

PLED+

PLED+

PLED-

Conector do ventilador do chassis/energia

Ligue o cabo do ventilador

(CHA_FAN1 de 4 pinos)

neste conector, coincidindo o

fi

 o

(veja a folha 2, No. 24)

preto com o pino de aterramen

 to.

(CHA_FAN2 de 3 pinos)

(veja a folha 2,  No. 43)

(CHA_FAN3 de 3 pinos)

(veja a folha 2,  No. 44)

(PWR_FAN1 de 3 pinos)

(veja a folha 2,  No. 1)

Conector do ventilador da

Ligue o cabo do ventilador da

CPU

CPU, coincidindo o

fi

 o preto

(CPU_FAN1 de 4 pinos)

com o pino de aterramento.

(veja a folha 2, No. 5)

       Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU

    (Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar

    mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar

    uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta

    placa-mãe, por favor, ligue-a aos pinos 1-3.

Instalação de Ventoinha de 3 pinos

Pinos 1-3 ligados

(CPU_FAN2 de 3 pinos)

(veja a folha 2,  No. 6)

GND

+12V

CPU_FAN_SPEED

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

105

ASRock  FM2A85X Extreme4  Motherboard

Português

Instalação da Fonte de alimentação ATX de 20 Pinos

12

 1

24

13

Embora esta placa-mãe providencie um conector de

energia ATX de 24 pinos, pode apesar disso funcionar

com a adapta-ção de uma fonte de energia tradicional

de 20 pinos. Para usar a fonte de alimentação de 20

pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 13.

Conector de força do ATX

Ligue a fonte de alimentação

(ATXPWR1 de 24 pinos)

ATX neste conector.

(veja a folha 2, No. 9)

12

 1

24

13

Conector de porta de série

Este conector COM1 suporta

(COM1 de 9 pinos)

um módulo de porta de série.

(veja a folha 2,  No. 32)

Conector de força do ATX 12V

Ligue a fonte de alimentação

(ATX12V1 de 8 pinos)

ATX 12V neste conector.

(veja a folha 2, No. 2)

Embora esta placa-mãe providencie um conector de energia ATX 12V

de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma

fonte de energia tradicional de 4 pinos. Para usar a fonte de

alimentação de 4 pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 5.

Instalação da Fonte de alimentação ATX 12V de 4 Pinos

Conector HDMI_SPDIF

O conector HDMI_SPDIF, que

(HDMI_SPDIF1 de 2 pinos)

oferece saída de áudio SPDIF

(veja a folha 2,  No. 33)

para placas VGA HDMI, permite

ligar televisores digitais/

projectores/LCD com entrada

HDMI ao sistema. Ligue o

conector HDMI_SPDIF da placa

VGA HDMI a este conector.

SPDIFOUT

GND

1

4                8

1                5

4                         8

1                         5

106

ASRock  FM2A85X Extreme4  Motherboard

Português

Interruptor de alimentação

O interruptor de alimentação é

(PWRBTN)

um interruptor inteligente, que

(veja a folha 2, No. 22)

permite aos utilizadores ligar/

desligar o sistema rapidamente.

Interruptor de reposição

O interruptor de reposição é um

(RSTBTN)

interruptor inteligente, que

(veja a folha 2, No. 20)

permite aos utilizadores repor o

sistema

rapidamente.

Interruptor para limpar o CMOS

O interruptor para limpar o

(CLRCBTN)

CMOS é um interruptor

(veja a folha 3, No. 14)

inteligente, que permite aos uti

lizadores limpar os valores

CMOS

rapidamente.

1.5  Interruptores inteligentes

A placa principal tem três interruptores inteligentes: interruptor de alimentação, in-

terruptor de reposição e interruptor para limpar o CMOS, que permitem aos utiliza-

dores ligar/desligar ou repor o sistema e limpar os valores CMOS rapidamente.

RESET

clr

CMOS
