ASRock FM2A75 Pro4-M: 1. Introduzione

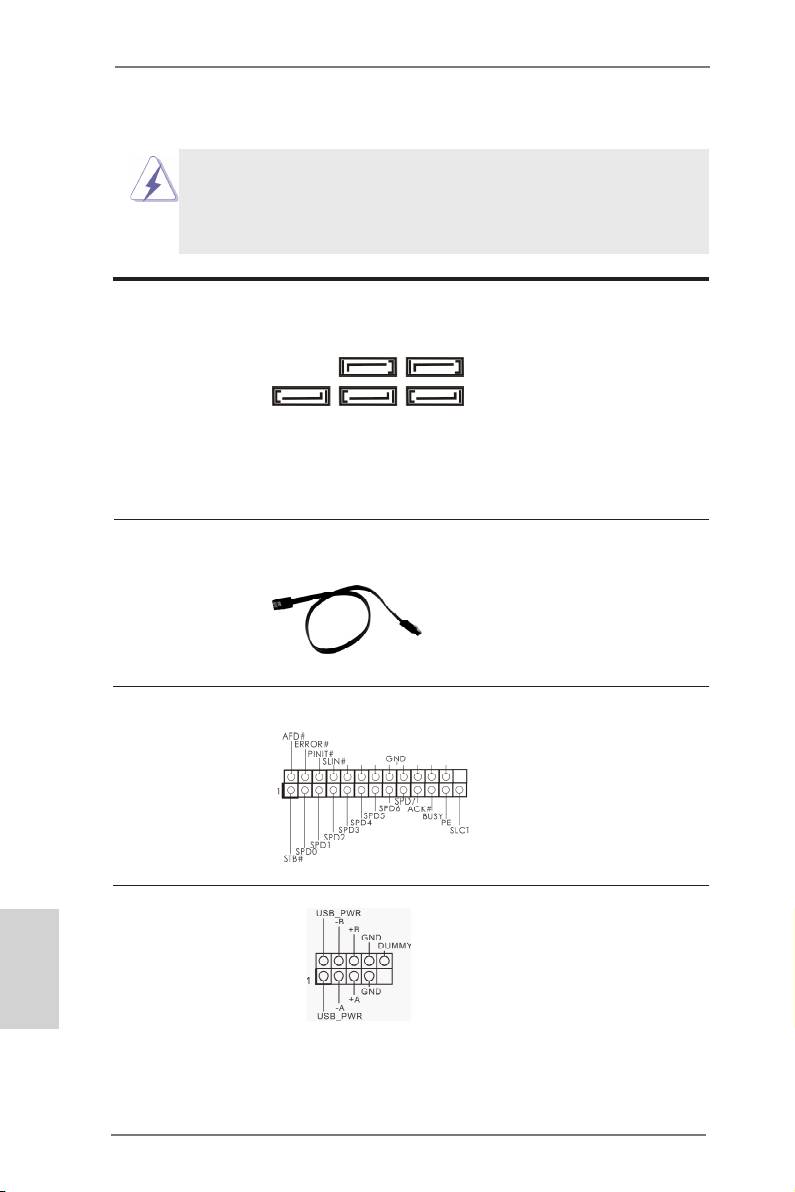

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA3 Questi cinque connettori Serial

(SATA3_1: vedi p.2 Nr. 16)

ATA3 (SATA3) supportano cavi

SATA3_5 SATA3_4

(SATA3_2: vedi p.2 Nr. 17)

dati SATA per dispositivi di

(SATA3_3: vedi p.2 Nr. 18)

immagazzinamento interni.

(SATA3_4: vedi p.2 Nr. 15)

L’interfaccia SATA3 attuale

SATA3_3 SATA3_2 SATA3_1

(SATA3_5: vedi p.2 Nr. 14)

permette velocità di

trasferimento dati no a 6.0

Gb/s.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA3

o al connettore di SATA3 su

questa cartolina base.

Collettore porta stampante Questa è un’interfaccia per il

(LPT1 25 pin)

cavo porta stampante che

(vedi p.2 No. 27)

consente di collegare, con

comodità, dispositivi di stampa.

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

Italiano

(9-pin USB5_6)

predenite nel pannello I/O, la

(vedi p.2 Nr. 22)

scheda madre dispone di tre

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

due porte USB 2.0.

64

ASRock FM2A75 Pro4-M Motherboard

(9-pin USB7_8)

(vedi p.2 Nr. 24)

(9-pin USB9_10)

(vedi p.2 Nr. 26)

Collettore USB 3.0 Oltre alle due porte USB 3.0

(19-pin USB3_3_4)

standard del pannello I/O,

(vedi p.2 Nr. 10)

questa scheda madre è dotata

di un header USB 3.0 che

supporta due porte USB 3.0.

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional per

(vedi p.2 Nr. 29)

la trasmissione e la ricezione

senza li.

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2 Nr. 25)

ricevitore remoto.

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2 Nr. 30)

dei dispositivi audio.

Italiano

65

ASRock FM2A75 Pro4-M Motherboard

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA

(High Denition Audio) per far sì che questa operi in modo corretto. Attenersi alle

istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del

pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

®

Sistema operativo Windows

XP:

Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi,

fare clic su “FrontMic” (Microfono frontale).

®

TM

TM

Sistema operativo Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

registrazione).

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2 Nr. 21)

pannello frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin denita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può congurare il modo in

Italiano

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

66

ASRock FM2A75 Pro4-M Motherboard

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1/S3. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un

pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta

corrispondere in modo appropriato.

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1)

questo collettore.

(vedi p.2 Nr. 19)

LED di accensione Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2 Nr. 20)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

(spegnimento).

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

(vedi p.2 Nr. 12)

facendo combaciare il cavo

nero col pin di terra.

Italiano

(3-pin PWR_FAN1)

(vedi p.2 Nr. 1

67

ASRock FM2A75 Pro4-M Motherboard

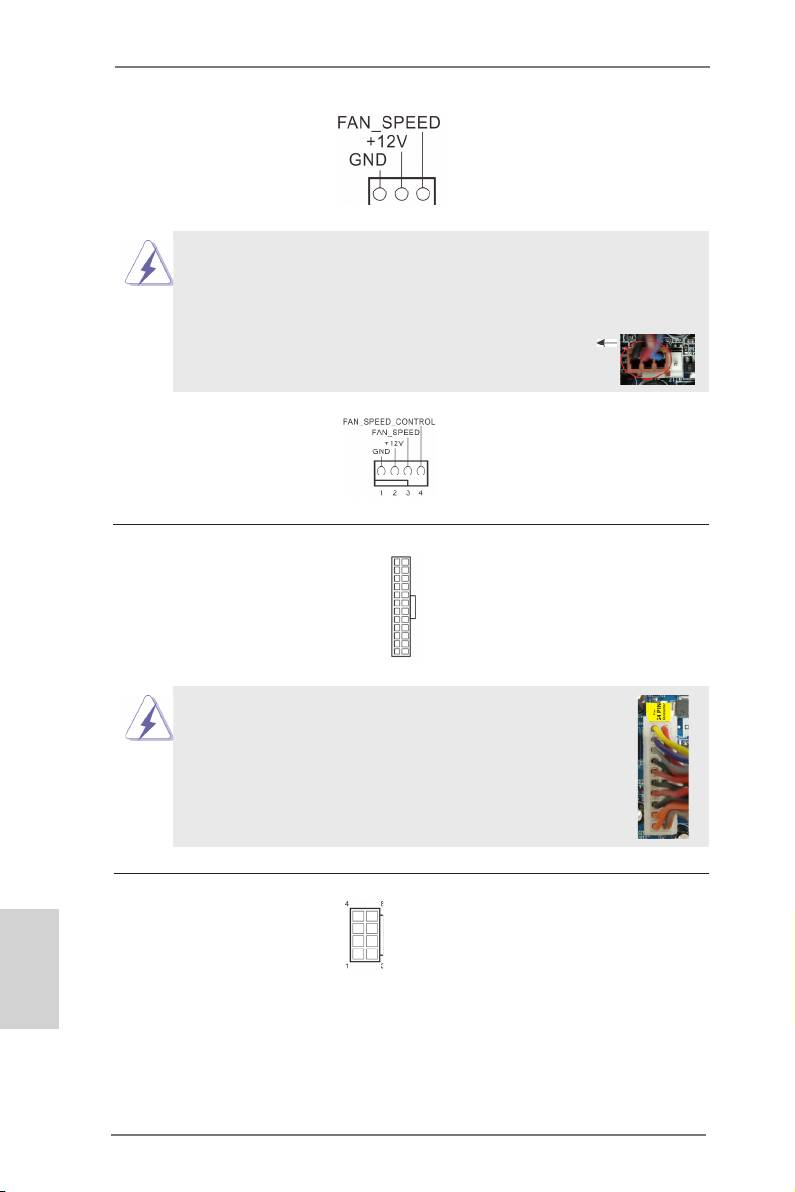

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.2 Nr. 5)

combaciare il lo nero al pin

terra.

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4

piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare

anche senza la funzione di controllo della velocità della ventola. Se si intende

collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa

scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

(3-pin CPU_FAN2)

(vedi p.2 Nr. 6)

12

24

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2 Nr. 9)

connettore.

1

13

Con questa scheda madre, c’è in dotazione un

12

24

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Installazione dell’alimentatore ATX a 20 pin

1

13

Connettore ATX 12 V Collegare un alimentatore ATX

Italiano

(8-pin ATX12V1)

12 V a questo connettore.

(vedi p.2 Nr. 2)

68

ASRock FM2A75 Pro4-M Motherboard

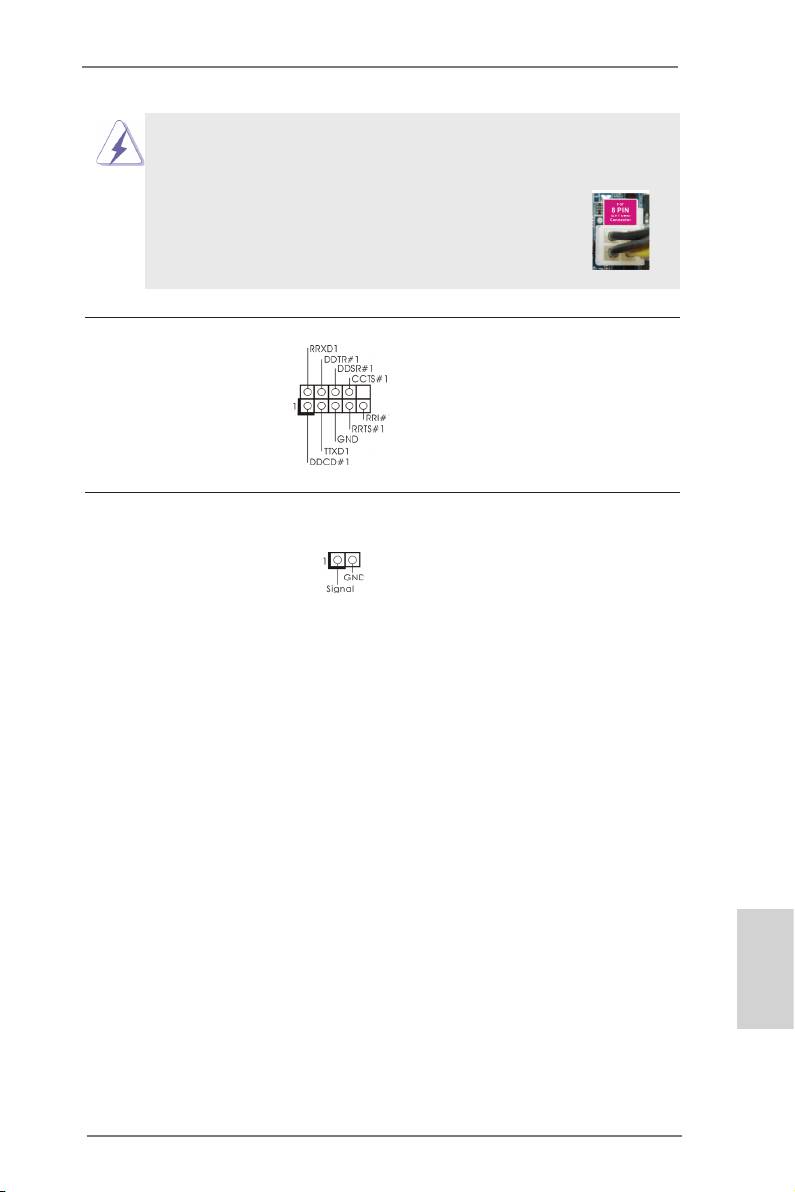

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V,

l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una fornitura elettrica

tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V,

prego collegare la presa elettrica al Pin 1 e Pin 5.

4 8

1 5

Installazione elettrica 4-Pin ATX 12V

Collettore porta COM Questo collettore porta COM è

(9-pin COM1)

utilizzato per supportare il

(vedi p.2 Nr. 28)

modulo porta COM.

Header di intrusione dello chassis Questa scheda madre supporta

(2-pin CI1)

la funzione di rilevamento del

(vedi p.2 Nr. 33)

CASE APERTOche rileva che

il coperchio dellochassis è stato

rimosso.Questa funzione

richiede unochassis con

struttura dirilevamento di

intrusione dellochassis.

Italiano

69
