ASRock FM2A75 Pro4-M: 1. 主板簡介
1. 主板簡介: ASRock FM2A75 Pro4-M

1. 主板簡介
謝謝你采用了華擎 FM2A75 Pro4-M 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性
好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息
可參看驅動光盤的用戶手冊。
由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行
通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新
的顯卡和 CPU 支持表。
華擎网址:http://www.asrock.com
如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機
種的規格信息。
www.asrock.com/support/index.asp
1.1 包裝盒內物品
華擎 FM2A75 Pro4-M 主板
(Micro ATX 規格 : 9.6 英吋 X 9.6 英吋 , 24.4 厘米 X 24.4 厘米 )
華擎 FM2A75 Pro4-M 快速安裝指南
華擎 FM2A75 Pro4-M 支持光盤
兩條 Serial ATA(SATA) 數據線 ( 選配 )
一塊 I/O 擋板
簡體中文
131
ASRock FM2A75 Pro4-M Motherboard

1.2 主板規格
架构 - Micro ATX 規格 : 9.6 英吋 X 9.6 英吋 , 24.4 厘米 X 24.4
厘米
- 全固態電容設計
處理器 - FM2 插槽支持 100W 處理器
- 4 + 2 電源相位設計
™
- 支持 AMD Cool
‘
n
’
Quiet
冷靜技術
- UMI-Link GEN2
芯片組 - AMD A75 FCH (Hudson-D3)
系統內存 - 支持雙通道 DDR3 內存技術
- 配備 4 個 DDR3 DIMM 插槽
- 支持 DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/1600/1333/
1066/800 non-ECC、un-buffered 內存
- 最高支持 64GB 系統容量
®
- 支持 Intel
Extreme Memory Profile(XMP)1.3/1.2
- 支持 AMD Memory Profile(AMP)
擴展插槽 - 2 x PCI Express 2.0 x16 插槽 (PCIE1: x16 模式 ; PCIE3:
x4 模式 )
- 1 x PCI Express 2.0 x1
- 1 x PCI 插槽
TM
TM
- 支持 AMD 4 路 CrossFireX
、CrossFireX
和雙顯卡技術
板載顯卡 - AMD Radeon HD 7000 顯卡
- DirectX 11、Pixel Shader 5.0 技術
- 最大共享內存 2GB
- 支持三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI
- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz
- 支持 Dual-link DVI, 最高分辨率達 2560x1600 @ 75Hz
- 支持 D-Sub, 最高分辨率達 1920x1600 @ 60Hz
- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、
xvYCC 與 HBR( 高位速音頻 )
- 支持藍光立体 3D 和 HDMI 1.4a
TM
- 支持 AMD Steady Video
:最新視頻后處理能力,可為家庭 /
簡體中文
在線視頻提供自動降低抖動的功能
- 通過 DVI 和 HDMI 接口支持 HDCP
- 通過 DVI 和 HDMI 接口可播放 10800 線藍光光盤 (BD) /
HD-DVD 光盤
音效 - 7.1 聲道高保真音頻 , 支持內容保護功能
(Realtek ALC892 音頻編解碼器 )
- 支持優質藍光音效
132
ASRock FM2A75 Pro4-M Motherboard

板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- 支持网路喚醒(Wake-On-LAN)
- 支持網路線偵測功能
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE
Rear Panel I/O 界面
I/O - 1 個 PS/2 鼠標 / 鍵盤接口
( 后面板輸入 / - 1 個 D-Sub 接口
輸出接口 ) - 1 個 DVI-D 接口
- 1 個 HDMI 接口
- 1 個光纖 SPDIF 輸出接口
- 4 個可直接使用的 USB 2.0 接口
- 1 個 eSATA3 接口
- 2 個可直接使用的 USB 3.0 接口
- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED
LED)
- 高保真音頻插孔:后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入
/ 前置喇叭 / 麥克風
SATA3 - 5 x SATA3 6.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1 和
RAID 10),NCQ,AHCI 和熱插拔
USB 3.0 - 2 x 后置 USB 3.0 接口,支持 USB 1.1/2.0/3.0 到 5Gb/s
- 1 x 前置 USB 3.0 接針 ( 支持 2 個 USB 3.0 接口 ),支持 USB
1.1/2.0/3.0 到 5Gb/s
連接頭 - 5 x SATA3 6.0Gb/s 連接頭
- 1 x 紅外線模塊接頭
- 1 x 消費類紅外線模塊接頭
- 1 x 打印機端口接針
- 1 x 串行接口
- 1 x 電源指示燈連接排針
- 1 x 機箱開啟警告功能接針
- 1 x CPU 風扇接頭 (1 x 4 針 , 1 x 3 針 )
- 1 x 機箱風扇接頭 (4 針 )
- 1 x 電源風扇接頭 (3 針 )
- 24 針 ATX 電源接頭
- 8 針 12V 電源接頭
- 前置音頻面板接頭
- 3 x USB 2.0 接口 ( 可支持 6 個額外的 USB 2.0 接口 )
簡體中文
- 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 )
BIOS - 64Mb AMI BIOS
- AMI UEFI Legal BIOS,支持 GUI
133
ASRock FM2A75 Pro4-M Motherboard

- 支持即插即用(Plug and Play,PnP)
- ACPI 1.1 電源管理
- 支持喚醒功能
- 支持 jumperfree 免跳線模式
- DRAM、VDDP、VDDR、SB 電壓多功能調節器
支持光盤 -
驅動程序 , 工具軟件 , 殺毒軟件(測試版本 ), CyberLink
MediaEspresso 6.5 試用版
硬件監控器 - CPU 溫度偵測
- 主板溫度偵測
- CPU/ 機箱 / 電源風扇轉速計
- CPU/ 机箱靜音風扇
- CPU/ 機箱風扇多速控制
- 機箱開啟偵測
- 電壓範圍:+12V, +5V, +3.3V, 核心電壓
®
®
TM
TM
操作系統 - Microsoft
Windows
7/7 64 位元 /Vista
/Vista
64 位元 /
XP 适用于此主板
認證 - FCC, CE, WHQL
- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )
* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com
簡體中文
134
ASRock FM2A75 Pro4-M Motherboard

1.3 跳線設置
插圖所示的就是設置跳線的方法。當跳線
帽放置在針腳上時 , 這個跳線就是“短
接”。如果針腳上沒有放置跳線帽 , 這個
跳線就是“開路”。插圖顯示了一個 3 針
腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2
之間時就是“短接”。
接腳 設定
清除 CMOS
(CLRCMOS1, 3 針腳跳線 )
(見第2頁第23項)
默認設置
清除 CMOS
注意:
CLRCMOS1 允許您清除 CMOS 中的數据。如要清除并將系統參數恢复至默認
設置,請關閉計算机,然后從電源插座上拔掉電源線。等待 15 秒后,使用跳
線帽將 CLRCMOS1 上的插針 2 和插針 3 短接 5 秒。但是,請勿在更新 BIOS 后
立即清除 CMOS。如果需要在更新 BIOS 后立即清除 CMOS,必須在執行 CMOS
清除操作之前,先啟動然后關閉系統。請注意,只有取出 CMOS 電池,密碼、
日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。
簡體中文
135
ASRock FM2A75 Pro4-M Motherboard

1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞!
Serial ATA3 接口 這裡有五組 Serial ATA3
(SATA3_1: 見第 2 頁第 16 項 )
SATA3_5 SATA3_4
(SATA3) 接口支持 Serial (SATA)
(SATA3_2: 見第 2 頁第 17 項 )
數據線作為內部儲存設置。目前
(SATA3_3: 見第 2 頁第 18 項 )
SATA3 界面理論上可提供高達
(SATA3_4: 見第 2 頁第 15 項 )
6.0Gb/s 的數據傳輸速率。
SATA3_3 SATA3_2 SATA3_1
(SATA3_5: 見第 2 頁第 14 項 )
Serial ATA(SATA) SATA 數據線的任意一端均可連
數據線
(選配)
接 SATA/SATA2/SATA3 硬盤或者
主板上的 SATA2/SATA3 接口。
打印機端口接針 這是一個連接打印機端口的
(25 針 LPT1)
接口,方便您連接打印機設
(見第2頁第27項)
備。
USB 2.0 擴展接頭 除了位於 I/O 面板的四個默認
(9 針 USB_5_6)
USB 2.0 接口之外,這款主板有
(見第2頁第22項)
三組 USB 2.0 接針。這組 USB 2.0
接針可以支持兩個 USB 2.0 接
口。
簡體中文
(9 針 USB_7_8)
(見第2頁第24項)
136
ASRock FM2A75 Pro4-M Motherboard

(9 針 USB_9_10)
(見第2頁第26項)
USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認
(19 針 USB3_3_4)
USB 3.0 接口之外,這款主板有
(見第2頁第10項)
一組 USB 3.0 接針。這組 USB 3.0
接針可以支持兩個 USB 3.0 接
口。
紅外線模塊接頭 這個接頭支持一個選配的無線發
(5 針 IR1)
送和接受紅外線的模塊。
(見第2頁第29項)
消費類紅外線模塊接頭 此接口可以連接遙控器。
(4 針 CIR1)
(見第2頁第25項)
前置音頻面板接頭 可以方便連接音頻設備。
(9 針 HD_AUDIO1)
(見第2頁第30項)
1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack
Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊
和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按
照下面的步驟將它安裝到前面板音頻接針 :
簡體中文
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
137
ASRock FM2A75 Pro4-M Motherboard

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。
E. 開啟前置麥克風。
®
在 Windows
XP 操作系統中 :
選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。
®
TM
TM
在 Windows
7 / 7 64 位元 / Vista
/ Vista
64 位元操作系統中 :
在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。
系統面板接頭 這個接頭提供數個系統前面板功
(9 針 PANEL1)
能。
(見第2頁第21項)
根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈
到這個排針。根據之前請注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。
RESET( 重啟開關 ):
連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下
重啟開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系
統處于 S1/S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待機模式
或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬盤活動指示燈 ):
連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指
示燈亮起。
前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開
關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接
到此排針時 , 請確認連接線與針腳上的說明相對應。
簡體中文
機箱喇叭接頭 請將機箱喇叭連接到這個接頭。
(4 針 SPEAKER1)
(見第2頁第19項)
138
ASRock FM2A75 Pro4-M Motherboard

電源指示燈連接排針 請將機箱電源指示燈連接到這一
(3 針 PLED1)
排針,以指示系統電源狀態。當
(見第2頁第20項)
系統正在運行時,LED 指示燈亮。
在 S1/S3 模式下,LED 指示燈會
不停閃爍。在 S3/S4 或 S5 模式
( 關機 ) 下,LED 指示燈會熄滅。

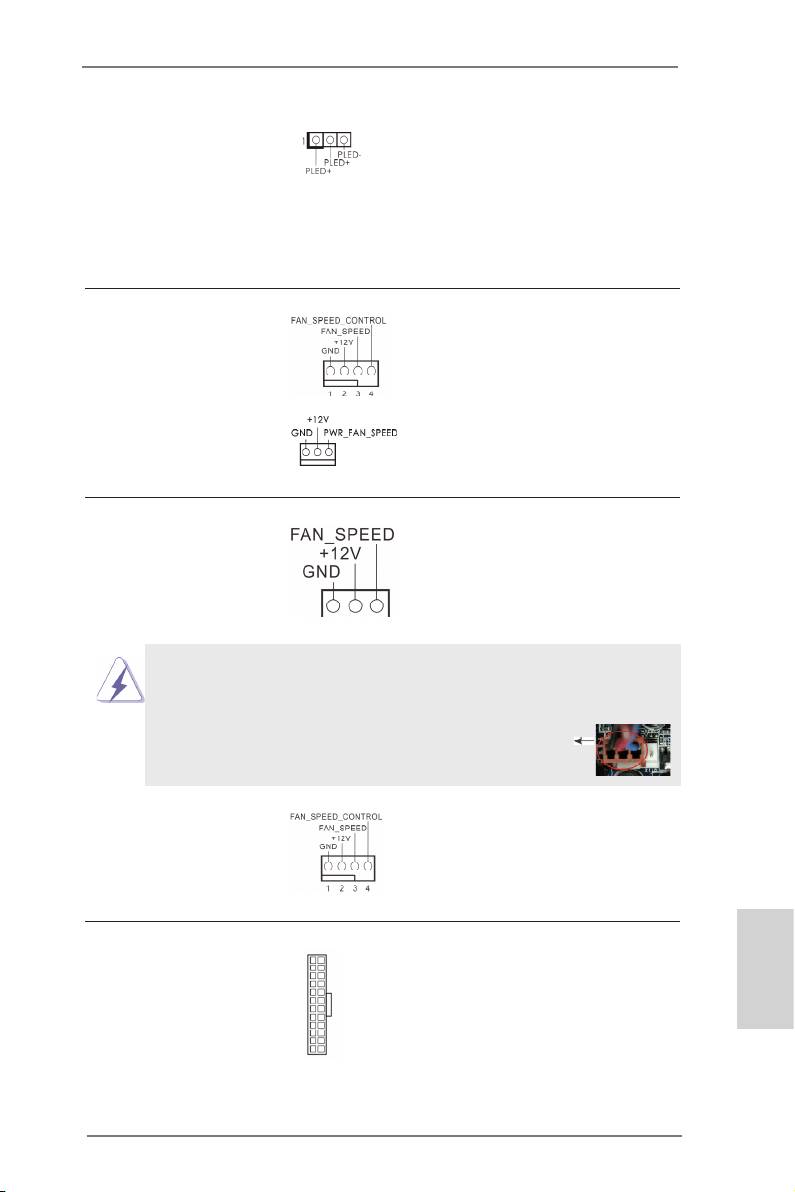

機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭,
(4 針 CHA_FAN1)
並讓黑線與接地的針腳相接。
(見第2頁第12項)
(3 針 PWR_FAN1)
(見第2頁第1項)
CPU 風扇接頭 請將 CPU 風扇連接線接到這個接
(4 針 CPU_FAN1)
頭,讓黑線與接地的針腳相接。
(見第2頁第5項)
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
Pin 1-3 連接
3-Pin 風扇的安裝
(3 針 CPU_FAN2)
(見第2頁第6項)
12
24
ATX 電源接頭 請將 ATX 電源供應器連接到這個
(24 針 ATXPWR1)
接頭。
(見第2頁第9項)
簡體中文
1
13
139
ASRock FM2A75 Pro4-M Motherboard

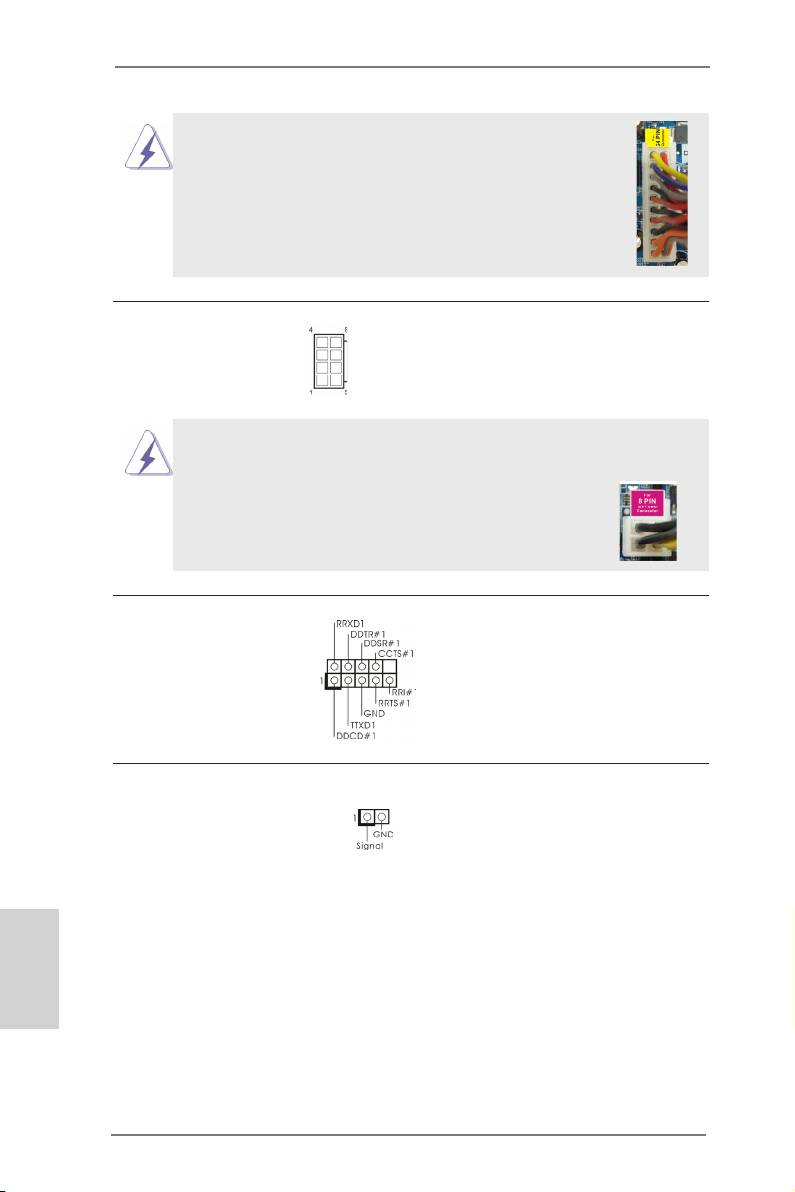

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
12
24
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
1
13
ATX 12V 接頭 請將一個 ATX 12V 電源供應器接
(8 針 ATX12V1)
到這個接頭。
(見第2頁第2項)
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
4 8
4-Pin ATX 12V 電源安裝說明
1 5
串行接口連接器 這個 COM1 端口支持一個串行接
(9 針 COM1)
口的外設。
(見第2頁第28項)
機箱開啟警告功能接針 本主板支持機箱開啟偵測功能 ,
(2 針 CI1)
可偵測機箱蓋是否被移動。此功
(見第2頁第33項)
能需機箱具備機箱開啟偵測設計
。
簡體中文
140
