ASRock FM2A75 Pro4-M: 1. Introduction

1.2 Spécications

Format - Facteur de forme Micro ATX: 9.6 pouces x 9.6 pouces, 24.4

cm x 24.4 cm

- Accessoires de Carte mère

CPU - Support des unités centrales Socket FM2 100W

- Conception 4 + 2 Power Phase

TM

- Supporte la technologie Cool ‘n’ Quiet

d’AMD

- UMI-Link GEN2

Chipsets - AMD A75 FCH (Hudson-D3)

Mémoire - Compatible avec la Technologie de Mémoire à Canal

Double

- 4 x slots DIMM DDR3

- Supporter DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/

1600/1333/1066/800 non-ECC, sans amortissement

mémoire

- Capacité maxi de mémoire système: 64GB

®

- Prend en charge le prol de mémoire extrême Intel

(XMP)

1.3/1.2

- Prend en charge le prol de mémoire AMD (AMP)

Slot d’extension - 2 x slots PCI Express 2.0 x16 (PCIE1 à mode x16; PCIE3

à mode x4)

- 1 x slot PCI Express 2.0 x1

- 1 x slot PCI

TM

TM

- Support de AMD Quad CrossFireX

, CrossFireX

et Dual

Graphics

VGA sur carte - Graphiques à l’AMD Radeon HD 7000

- DirectX 11, nuanceur de pixels 5.0

- mémoire partagée max 2GB

- Trois options de sortie VGA: D-Sub, DVI-D et HDMI

- Prend en charge le HDMI 1.4a avec une résolution

maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge le Dual-link DVI avec une résolution

Français

maximale jusqu’à 2560x1600 @ 75Hz

- Prend en charge le D-Sub avec une résolution maximale

jusqu’à 1920x1600 @ 60Hz

- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et

HBR (High Bit Rate Audio: Audio à haut débit binaire) avec

HDMI

- Prend en charge la 3D stéréoscopique Blu-ray avec HDMI

1.4a

48

ASRock FM2A75 Pro4-M Motherboard

TM

- Supporte AMD Steady Video

: Nouvelle fonctionnalité de

traitement post-vidéo pour réduction automatique des

tremblements dans les clips vidéo en ligne/maison

- Prise en charge de la HDCP avec ports DVI et HDMI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

ports DVI et HDMI

Audio - 7,1 CH HD Audio avec protection de contenu

(Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supporte du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Efcient Ethernet 802.3az

- Supporte PXE

Panneau arrière I/O Panel

- 1 x port souris/clavier PS/2

- 1 x port D-Sub

- 1 x port DVI-D

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 4 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

- 2 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE)

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

Entrée Ligne / Haut-parleur frontal / Microphone

SATA3 - 5 x connecteurs 6,0 Gb/s SATA3, prise en charge des RAID

(RAID 0, RAID 1 et RAID 10), NCQ, AHCI et Hot Plug

USB 3.0 - 2 x ports USB3.0 à l’arrière, prennent en charge USB

1.1/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

USB 3.0), prend en charge USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

Connecteurs - 5 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

Français

- 1 x Barrette pour module à infrarouges grand public

- 1 x embase de port d’impression

- 1 x En-tête de port COM

49

ASRock FM2A75 Pro4-M Motherboard

- 1 x LED di accensione

- 1 x Embase d’intrusion châssis

- 2 x Connecteurs pour ventilateur de CPU (1 x br. 4, 1 x br. 3)

- 1 x Connecteur pour ventilateur de Châssis (br. 4)

- 1 x Connecteur pour ventilateur de pouvoir (br. 3)

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

supplémentaires)

BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- DRAM, VDDP, VDDR, SB Tension Multi-ajustement

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai),

CyberLink MediaEspresso 6.5 Trial

Surveillance - Détection de la température de l’UC

système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU/Châssis/Ventilateur

- Ventilateur silencieux pour unité centrale/châssis

- Commande de ventilateur CPU/boîtier à plusieurs vitesses

- Détection d’OUVERTURE DE BOÎTIER

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

OS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit /

XP

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

Français

50

ASRock FM2A75 Pro4-M Motherboard

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 23)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Français

51

ASRock FM2A75 Pro4-M Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATA3 Ces cinq connecteurs Série

(SATA3_1: voir p.2 No. 16)

ATA3 (SATA3) prennent en

SATA3_5 SATA3_4

(SATA3_2: voir p.2 No. 17)

charge les câbles SATA pour

(SATA3_3: voir p.2 No. 18)

les périphériques de stockage

(SATA3_4: voir p.2 No. 15)

internes. L’interface SATA3

SATA3_3 SATA3_2 SATA3_1

(SATA3_5: voir p.2 No. 14)

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA3 ou au

connecteur SATA3 sur la carte

mere.

Embase de port d’impression AIl s’agit d’une interface pour le

(LPT1 25 broches)

câble du port d’impression, qui

(voir p.2 No. 27)

permet le raccordement

pratique de périphériques

d’impression.

Français

En-tête USB 2.0 A côté des quatre ports USB 2.0

(USB5_6 br. 9)

par défaut sur le panneau E/S,

(voir p.2 No. 22)

il y a trois embases USB 2.0

sur cette carte mère. Chaque

embase USB 2.0 peut prendre

en charge 2 ports USB 2.0.

52

ASRock FM2A75 Pro4-M Motherboard

(USB7_8 br. 9)

(voir p.2 No. 24)

(USB9_10 br. 9)

(voir p.2 No. 26)

En-tête USB 3.0 En plus des deux ports USB

(USB3_3_4 br. 19)

3.0 par défaut sur le panneau

(voir p.2 No. 10)

E/S, il y a une barrette USB 3.0

sur la carte mère. Cette barrette

USB 3.0 peut prendre en

charge deux ports USB 3.0.

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br. 5)

infrarouge optionnel de transfert

(voir p.2 No. 29)

et de réception sans l.

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des récepteur.

(voir p.2 No. 25)

Connecteur audio panneau C’est une interface pour un

(HD_AUDIO1 br. 9)

câble avant audio en façade qui

(voir p.2 No. 30)

permet le branchement et le

contrôle commodes de

périphériques audio.

Français

53

ASRock FM2A75 Pro4-M Motherboard

1. L’audio à haute dénition (HDA) prend en charge la détection de che, mais le l

de panneau sur le châssis doit prendre en charge le HDA pour fonctionner

correctement. Veuillez suivre les instructions dans notre manuel et le manuel de

châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous:

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

®

Pour les systèmes d’exploitation Windows

XP:

Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

cliquez sur “FrontMic” (Micro avant).

®

TM

Pour les systèmes d’exploitation Windows

7 / 7 64 bits / Vista

/

TM

Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de

contrôle Realtek. Ajustez “Recording Volume” (Volume

d’enregistrement).

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br. 9)

plusieurs fonctions du panneau

(voir p.2 No. 21)

système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

Français

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

54

ASRock FM2A75 Pro4-M Motherboard

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du

châssis. Ce voyant DEL est allumé lorsque le système est en marche.

Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le

voyant DEL est éteint lorsque le système est en mode veille S4 ou

lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur cet

(SPEAKER1 br. 4)

en-tête.

(voir p.2 No. 19)

LED di accensione Collegare il LED di accensione

(PLED1 br. 3)

chassi per indicare lo stato di

(voir p.2 Nr. 20)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

(spegnimento).

Connecteur pour châssis et ventilateur Branchez les câbles du

(CHA_FAN1 br. 4)

ventilateur aux connecteurs

(voir p.2 No. 12)

pour ventilateur et faites

Français

correspondre le l noir à la

broche de terre.

(PWR_FAN1 br. 3)

(voir p.2 No. 1)

55

ASRock FM2A75 Pro4-M Motherboard

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le l

(voir p.2 No. 5)

noir sur la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

(CPU_FAN2 br. 3)

(voir p.2 No. 6)

12

24

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet

(voir p.2 No. 9)

entête.

1

13

Bien que cette carte mère fournisse un connecteur de

12

24

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

1

13

20-Installation de l’alimentation électrique ATX

Français

Connecteur ATX 12V Veuillez connecter une unité

(ATX12V1 br.8)

d’alimentation électrique ATX

(voir p.2 No. 2)

12V sur ce connecteur.

56

ASRock FM2A75 Pro4-M Motherboard

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation.

4 8

Pour utiliser l’alimentation des 4 broches ATX,

branchez votre alimentation avec la broche 1 et

1 5

la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

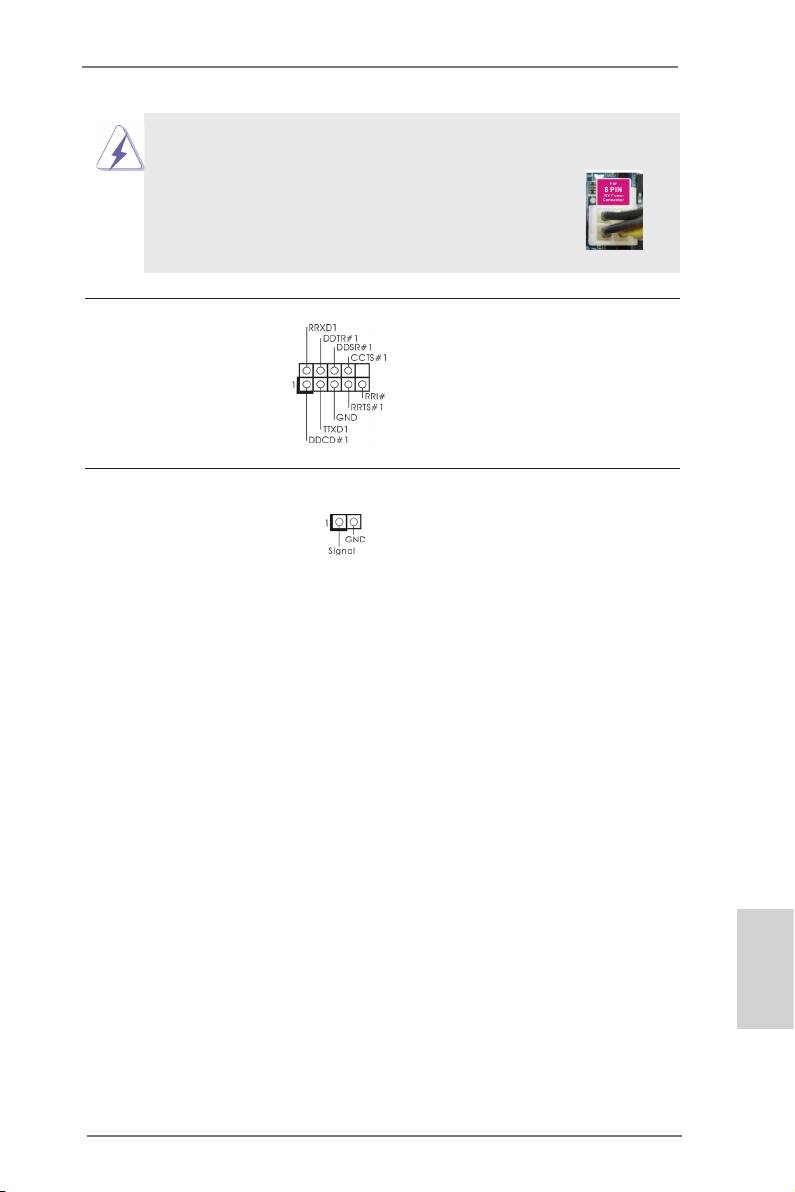

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

utilisée pour prendre en charge

(voir p.2 No. 28)

un module de port COM.

Embase d’intrusion châssis Cette carte-mère prend

(CI1 br.2)

en charge la détection

(voir p.2 No. 33)

d’OUVERTURE DE BOÎTIER,

quidétecte tout retrait du

capot duchâssis. Cette fonction-

nécessite un châssis qui a été-

conçu pour la

détectiond’intrusion dans le

châssis.

Français

57

ASRock FM2A75 Pro4-M Motherboard
