ASRock FM2A75 Pro4-M: 1. Einführung

1. Einführung

Wir danken Ihnen für den Kauf des ASRock FM2A75 Pro4-M Motherboard, ein zu-

verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel-

linstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf der

Support-CD.

Da sich Motherboard-Spezikationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Grakkarten und unterstützten CPUs sind auch auf der ASRock-

Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock FM2A75 Pro4-M Motherboard

(Micro ATX-Formfaktor: 24.4 cm x 24.4 cm; 9.6 Zoll x 9.6 Zoll)

ASRock FM2A75 Pro4-M Schnellinstallationsanleitung

ASRock FM2A75 Pro4-M Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

Deutsch

35

ASRock FM2A75 Pro4-M Motherboard

1.2 Spezikationen

Plattform - Micro ATX-Formfaktor: 24.4 cm x 24.4 cm; 9.6 Zoll x 9.6 Zoll

- Alle Feste Kondensatordesign

CPU - Unterstützt Sockel-FM2-100-W-Prozessoren

- 4 + 2-Stromphasendesign

TM

- Unterstützt Cool ‘n’ Quiet

-Technologie von AMD

- UMI-Link-GEN2

Chipsatz - AMD A75 FCH (Hudson-D3)

Speicher - Unterstützung von Dual-Kanal-Speichertechnologie

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/

1600/1333/1066/800 non-ECC, ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 64GB

®

- Unterstützt Intel

Extreme Memory Prole (XMP)1.3/1.2

- Unterstützt AMD Memory Prole (AMP)

Erweiterungs- - 2 x PCI-Express-2.0-x16-Steckplätze (PCIE1: x16-Modus;

steckplätze PCIE3: x4-Modus)

- 1 x PCI-Express-2.0-x1-Steckplätze

- 1 x PCI -Steckplätze

TM

TM

- Unterstützt AMD Quad CrossFireX

, CrossFireX

und

duale Grakkarten

Onboard-VGA - AMD Radeon HD 7000-Grak

- DirectX 11, Pixel Shader 5.0

- Maximal gemeinsam genutzter Speicher 2GB

- Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMI

- Unterstützt HDMI 1.4a mit einer maximalen Auösung von

1920 x 1200 bei 60 Hz

- Unterstützt Dual-link DVI mit einer maximalen Auösung von

2560 x 1600 bei 75 Hz

- Unterstützt D-Sub mit einer maximalen Auösung von 1920

x 1600 bei 60 Hz

- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und

Deutsch

HBR (High Bit Rate-Audio) mit HDMI

- Unterstützt stereoskopisches 3D per Blu-ray mit HDMI 1.4a

TM

- Unterstützt AMD Steady Video

: Neuartige Funktion der

Videonachbearbeitung für automatische Reduzierung von

Bildschwankungen bei Heim-/Online-Videos

- Unterstützt HDCP mit DVI- und HDMI-Ports

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

DVI- und HDMI-Ports

36

ASRock FM2A75 Pro4-M Motherboard

Audio - 7.1

CH HD Audio mit dem Inhalt Schutz

(Realtek ALC892 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse I/O Panel

an der - 1 x PS/2-Maus/Tastaturanschluss

Rückseite - 1 x D-Sub port

- 1 x DVI-D port

- 1 x HDMI port

- 1 x Optischer SPDIF-Ausgang

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x eSATA3-Anschluss

- 2 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

LED)

- HD Audiobuchse: Lautsprecher hinten / Mitte/Bass /

Audioeingang / Lautsprecher vorne / Mikrofon

SATA3 - 5 x SATA 3-Anschluss mit 6,0 Gb/s, unterstützt RAID- (RAID

0, RAID 1 und RAID 10), NCQ-, AHCI- und Hot Plug

USB3.0 - 2 x USB 3.0-Ports an der Rückseite, unterstützt USB

1.1/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an der

Vorderseite, unterstützt USB 1.1/2.0/3.0 mit bis zu 5 Gb/s

Anschlüsse - 5 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrarot-Modul-Header

- 1 x Druckerport-Anschlussleiste

- 1 x COM-Anschluss-Header

- 1 x Betriebs-LED-Header

- 1 x Verteiler für Gehäuse Eindringversuche

- 2 x CPUlüfter-Anschluss (1 x 4-pin, 1 x 3-pin)

- 1 x Gehäuselüfter-Anschluss (4-pin)

Deutsch

- 1 x Stromlüfter-Anschluss (3-pin)

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

37

ASRock FM2A75 Pro4-M Motherboard

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

USB 2.0-Anschlüsse)

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher

USB 3.0-Anschlüsse)

BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

- DRAM, VDDP, VDDR, SB Stromspannung Multianpassung

Support-CD - Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

Cyber Link MediaEspresso 6.5-Testversion

Hardware Monitor - CPU-Temperatursensor

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- Geräuscharmer CPU-/Gehäuselüfter

- Mehrstuge Geschwindigkeitsteuerung für CPU-/

Gehäuselüfter

- GEHÄUSE OFFEN-Erkennung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

®

®

TM

Betriebssysteme - Unterstützt Microsoft

Windows

7 / 7 64-Bit / Vista

/

TM

Vista

64-Bit / XP.

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

Deutsch

38

ASRock FM2A75 Pro4-M Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 23)

Default-

CMOS

Einstellung

löschen

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Deutsch

39

ASRock FM2A75 Pro4-M Motherboard

1.4 Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Seriell-ATA3-Anschlüsse Diese fünf Serial ATA3-

(SATA3_1: siehe S.2 - No. 16)

(SATA3-)Verbínder

SATA3_5 SATA3_4

(SATA3_2: siehe S.2 - No. 17)

unterstützten SATA-Datenkabel

(SATA3_3: siehe S.2 - No. 18)

für interne

(SATA3_4: siehe S.2 - No. 15)

Massenspeichergeräte. Die

SATA3_3 SATA3_2 SATA3_1

(SATA3_5: siehe S.2 - No. 14)

aktuelle SATA3- Schnittstelle

ermöglicht eine

Datenübertragungsrate bis 6,0

Gb/s.

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die

(Option)

SATA3 Festplatte oder das

SATA3 Verbindungsstück auf

dieser Hauptplatine

angeschlossen werden.

Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum

(25-pol. LPT1)

Anschluss eines Druckerport-

(siehe S.2 - No. 27)

Kabels, mit dem Sie passende

Drucker auf einfache Weise

anschließen können.

Deutsch

40

ASRock FM2A75 Pro4-M Motherboard

USB 2.0-Header Zusätzlich zu den vier üblichen

(9-pol. USB5_6)

USB 2.0-Ports an den I/O-

(siehe S.2 - No. 22)

Anschlüssen benden sich drei

USB 2.0-Anschlussleisten am

Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(9-pol. USB7_8)

USB 2.0-Ports unterstützt.

(siehe S.2 - No. 24)

(9-pol. USB9_10)

(siehe S.2 - No. 26)

USB 3.0-Header Neben zwei Standard-USB

(19-pol. USB3_3_4)

3.0-Ports am E/A-Panel

(siehe S.2 - No. 10)

bendet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

Ports unterstützen.

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 29)

und Empfangs-Infrarotmodul.

Consumer Infrared-Modul-Header Dieser Header kann zum

(4-pin CIR1)

Anschließen Remote-

(siehe S.2 - No. 25)

Empfänger.

Deutsch

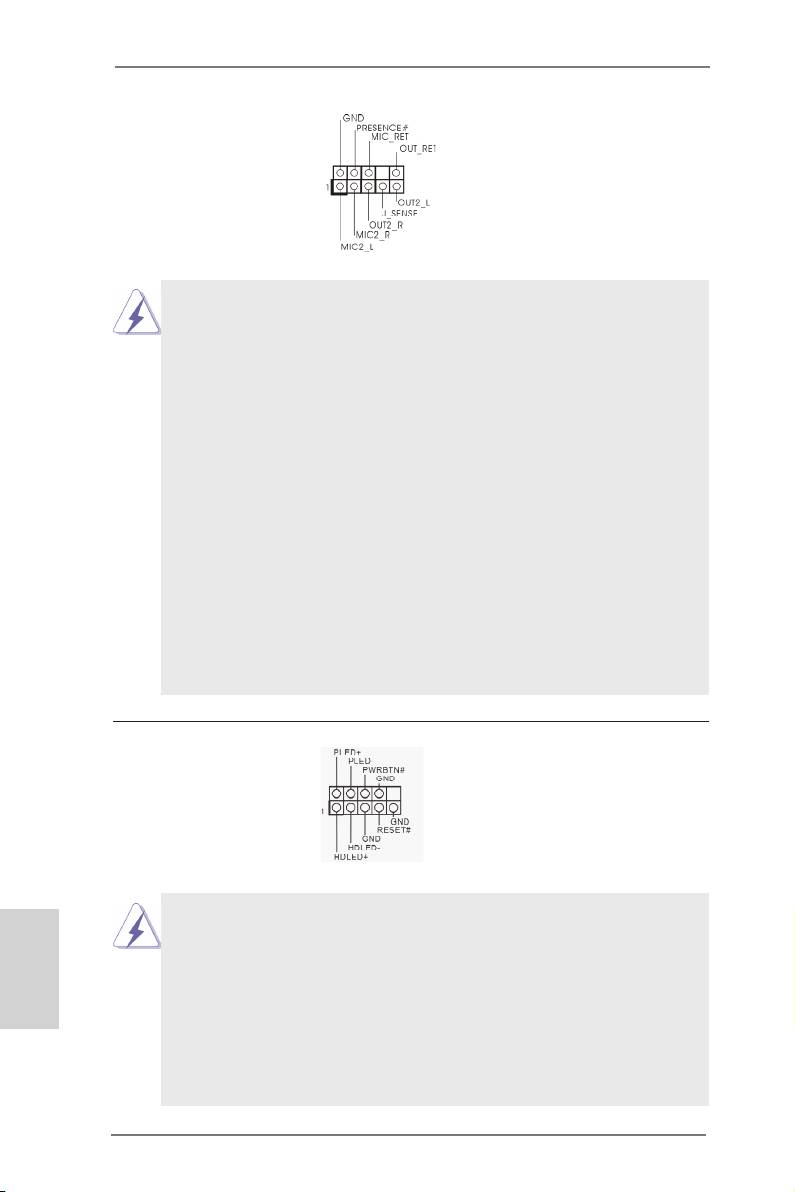

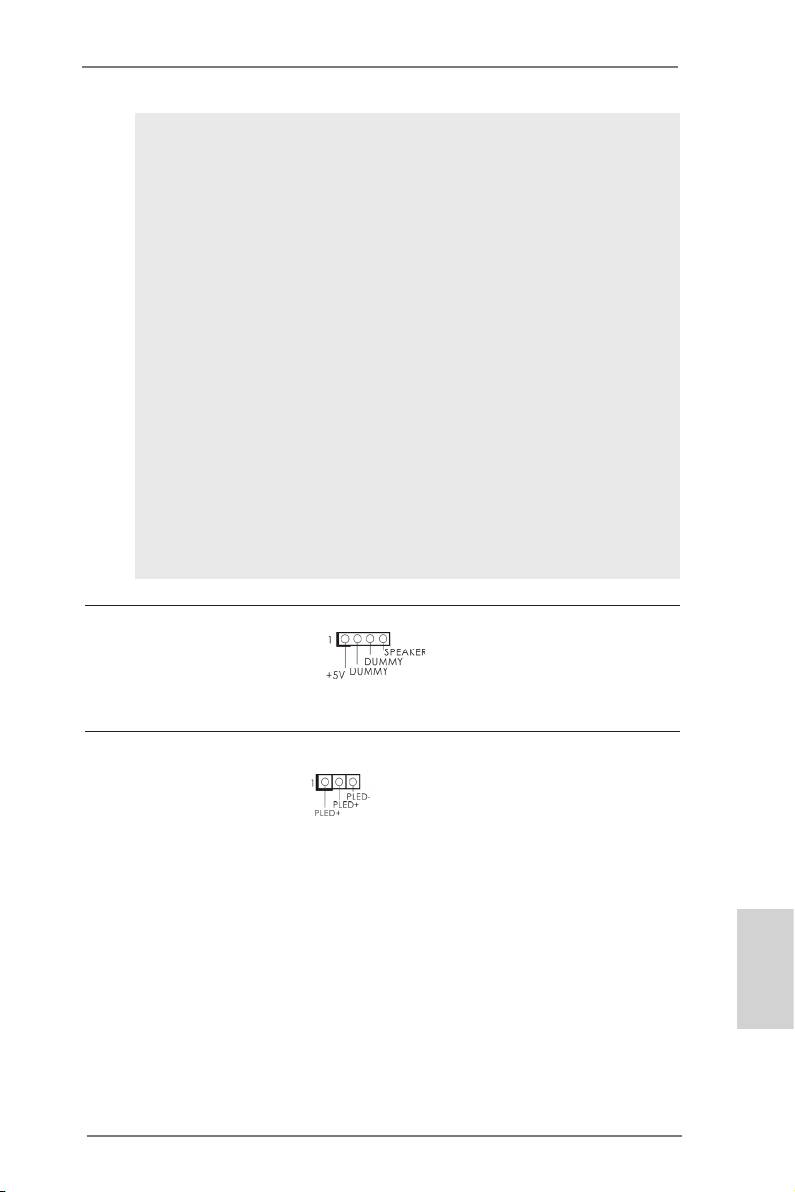

41
