ASRock FM2A75 Pro4-M: 1. Giriş

1.2 Özellikler

Platform - Mikro ATX Form Faktörü: 9,6-inç x 9,6-inç, 24,4 cm x 24,4 cm

- Tüm Katı Kapasitör tasarımı

CPU - Yuva Tipi FM2 100W İşlemcileri destekler

- 4 + 2 Güç Fazı Tasarımı

TM

- AMD’nin Cool ‘n’ Quiet

Teknolojisini Destekler

- UMI-Bağlantısı GEN2

Yonga seti - AMD A75 FCH (Hudson-D3)

Bellek - Çift Kanallı DDR3 Belleği Teknolojisi

- 4 x DDR3 DIMM yuva

- DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/1600/1333/1066/

800 ECC olmayan, ara belleksiz bellek

- Sistem belleğinin maks. kapasitesi: 64 GB

®

- Intel

Extreme Bellek Prolini (XMP)1.3/1.2 destekler

- AMD Bellek Prolini (AMP) destekler

Genişletme - 2 x PCI Express 2.0 x16 yuva (PCIE1: x16 modu; PCIE3: x4

Yuvası modu)

- 1 x PCI Express 2.0 x1 yuva

- 1 x PCI yuva

TM

TM

- AMD Quad CrossFireX

, CrossFireX

ve Dual Graphics’i

destekler

Grakler - AMD Radeon HD 7000 grak

- DirectX 11, Pixel Shader 5.0

- Maks. paylaюэlan bellek 2 GB

- Ьз VGA Зэkэю seзeneрi: D-Sub, DVI-D ve HDMI

- 60Hz’de 1920x1200’e kadar maks. зцzьnьrlьkle HDMI 1.4a

Teknolojisini destekler

- 75Hz’de 2560x1600’e kadar maks. зцzьnьrlьkle Dual-link

DVI’yэ destekler

- 60Hz’de 1920x1600’ya kadar maks. зцzьnьrlьkle D-Sub’э

destekler

- Auto Lip Sync, Deep Color (12bpc), HDMI ile xvYCC ve

HBR’yi (Yьksek Bit Hэzlэ Ses) destekler

Türkçe

- HDMI 1.4a bulunan Blu-Ray stereoskopik 3D’yi

desteklemektedir

TM

- AMD Steady Video

’yu destekler: Ev/çevrimiçi videoda

otomatik titreşim azaltma için yeni video işleme sonrası özelliği

- DVI ve HDMI portlarэyla HDCP iюlevini destekler

- DVI ve HDMI portlarэyla Tam HD 1080p Blu-ray (BD) /

HD-DVD oynatэmэnэ destekler

96

ASRock FM2A75 Pro4-M Motherboard

Ses - İçerik Korumalı (Realtek ALC892 Ses Codec’i) 7,1 Kanal HD

Ses

- Premium Blu-ray ses desteği

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn

- Realtek RTL8111E

- LAN’da Uyan özelliğini destekler

- LAN Kablo Algılama’yı destekler

- Enerji Verimli Ethernet 802.3az desteği

- PXE’yi destekler

Arka Panel G/З Paneli

G/З - 1 x PS/2 Fare/Klavye Portu

- 1 x D-Sub Portu

- 1 x DVI-D Portu

- 1 x HDMI Portu

- 1 x Optik SPDIF Çıkışı Portu

- 4 x Kullanıma Hazır USB 2.0 Portu

- 1 x eSATA3 Portu

- 2 x Kullanıma Hazır USB 3.0 Portu

- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED)

- HD Ses Jakı: Arka Hoparlör/Orta/Bas/Hat Girişi/Ön Hoparlör/

Mikrofon (bkz. DİKKAT 7)

SATA3 - 5 x SATA3 6,0Gb/sn konektör, donanım RAID (RAID 0, RAID

1 ve RAID 10), NCQ, AHCI ve Sistem Aзэkken Bileюen Takma

işlevlerini

USB 3.0 - 2 x Arka USB 3.0 bağlantı noktası, 5Gb/s’ye kadar USB

1.1/2.0/3.0

- 1 x Ön USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını

destekler), 5Gb/s’ye kadar USB 1.1/2.0/3.0

Konektör - 5 x SATA3 6.0 Gb/sn konektör

- 1 x KÖ şi

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x Yazdэrma Portu юi

- 1 x COM portu şi

- 1 x Güç LED’i şi

- 1 x Kasaya Yetkisiz Erişim şi

- 2 x CPU FAN konektörü (1 x 4 pin, 1 x 3 pin)

- 1 x Kasa FAN konektörü (4 pin)

Türkçe

- 1 x Gьз FAN konektörü (3 pin)

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

97

ASRock FM2A75 Pro4-M Motherboard

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

- 1 x USB 3.0 ş (2 USB 3.0 portu destekler)

BIOS Özelliği - 64 Mb AMI BIOS

- GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- AMBIOS 2.3.1 Desteği

- DRAM, VDDP, VDDR, SB Voltaj Çoklu ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü

Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

- CPU/Kasa/Güç Fan Takometresi

- İşlemci/Kasa Sessiz Fanı

- CPU/Kasa Fan Çoklu-Hız Kontrolü

- KASA AÇIK algılaması

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

®

®

TM

TM

İS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit / XP

uyumlu

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

Türkçe

98

ASRock FM2A75 Pro4-M Motherboard

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 23)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

Türkçe

99

ASRock FM2A75 Pro4-M Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine

jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper

kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA3 Konektörler Bu beş Seri ATA3 (SATA3)

SATA3_5 SATA3_4

(SATA3_1: bkz. s.2, No. 16)

konektör, dahili depolama

(SATA3_2: bkz. s.2, No. 17)

cihazları için SATA veri

(SATA3_3: bkz. s.2, No. 18)

kablolarını destekler. Geçerli

(SATA3_4: bkz. s.2, No. 15)

SATA3 arayüzü 6,0 Gb/sn veri

SATA3_3 SATA3_2 SATA3_1

(SATA3_5: bkz. s.2, No. 14)

aktarım hızına izin verir.

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA3 sabit diskine veya

(İsteğe bağlı)

anakarttaki SATA3 konektörüne

bağlanabilir.

Yazdırma Portu Fişi Bu, yazdırma portu kablosu için

(25-pinli LPT1)

yazıcı cihazlarının uygun

(bkz. s.2 No. 27)

bağlanmasını sağlayan bir

arayüzdür.

USB 2.0 Fişleri G/Ç panelindeki varsayılan dört

(9-pinli USB5_6)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 22)

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

Türkçe

(9-pinli USB7_8)

(bkz. s.2 No. 24)

100

ASRock FM2A75 Pro4-M Motherboard

(9-pinli USB9_10)

(bkz. s.2 No. 26)

USB 3.0 Fişleri I/O panelinde bulunan iki adet

(19-pinli USB3_3_4)

varsayılan USB 3.0 bağlantı

(bkz. s.2 No. 10)

noktasının yanı sıra, bu ana

kart üzerinde bir adet USB 3.0

bağlantısı bulunur. Bu USB 3.0

bağlantısı iki adet USB 3.0

bağlantı noktasını

destekleyebilir.

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 29)

modülünü destekler.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 25)

Ön Panel Ses Fişi Bu, panel ses kablosu için

(9-pinli HD_AUDIO1)

uygun bağlantı sağlayan ve

(bkz. s.2 No. 30)

ses cihazlarını kontrol etmeyi

sağlayan bir arayüzdür.

Türkçe

101

ASRock FM2A75 Pro4-M Motherboard

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel kablosunun

HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek

için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground'u (GND) Ground'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP İS için:

“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

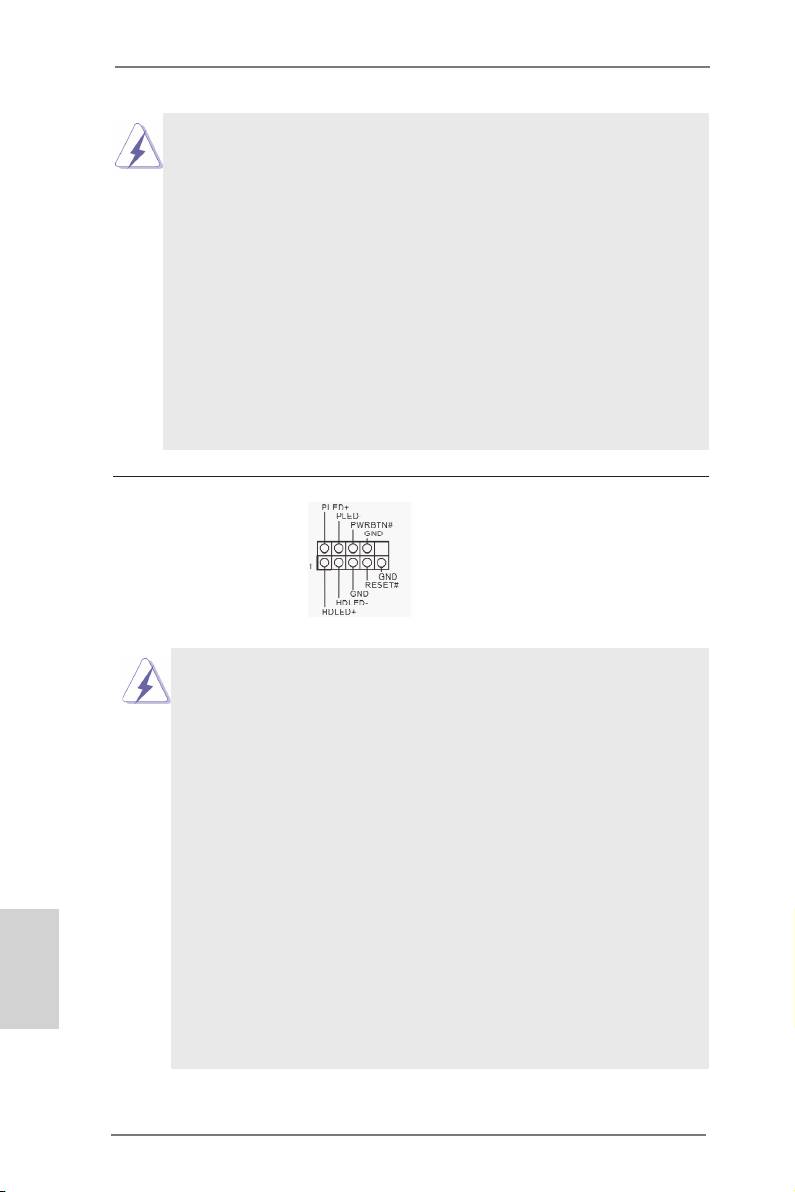

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 21)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

Türkçe

çalışırken LED yanar. Sistem S1/S3 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit

disk veri okurken veya yazarken LED yanar.

102

ASRock FM2A75 Pro4-M Motherboard

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

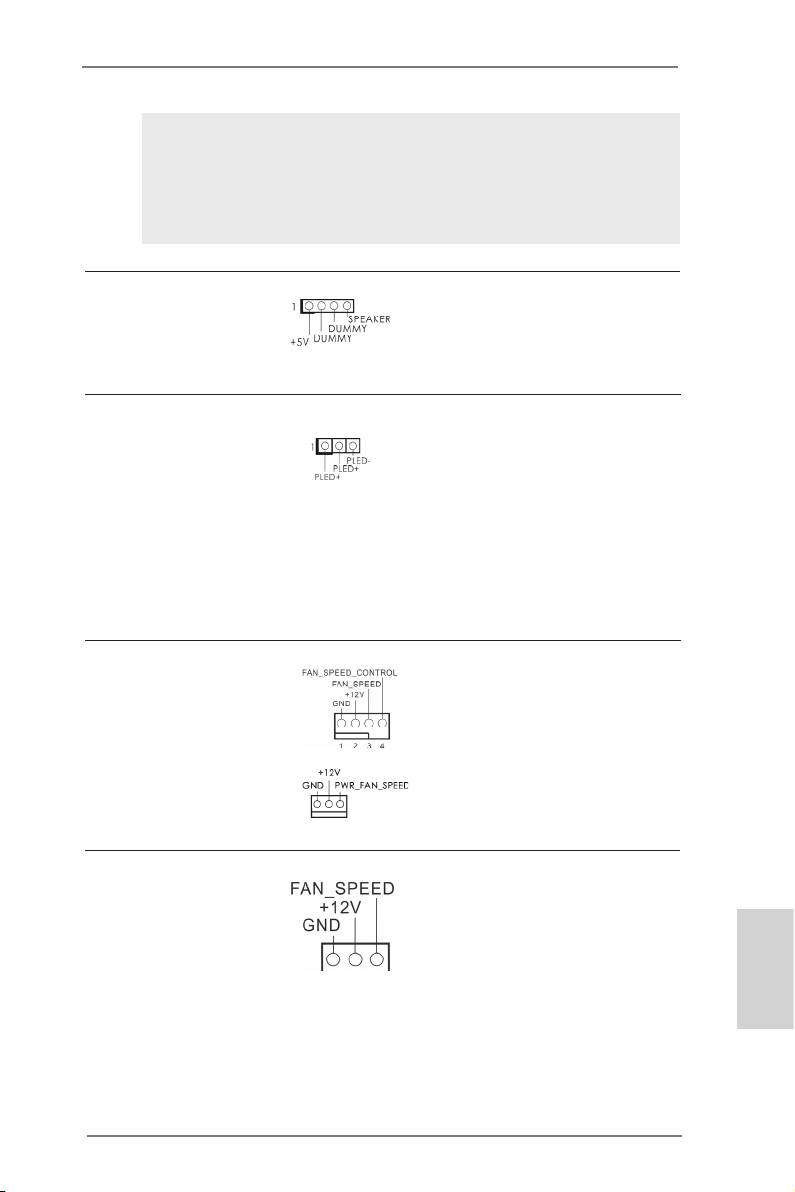

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 19)

Güç LED’i Fişi Sistem gücü durumunu

(3-pinli PLED1)

belirtmek için lütfen kasa güç

(bkz. s.2 No. 20)

LED’ini bu şe bağlayın. Sistem

çalışırken LED açıktır. LED S1/

S3 durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

(4-pinli CHA_FAN1)

fanına bu konektöre bağlayın

(bkz. s.2 No. 12)

ve siyah kabloyu toprak pinine

bağlayın.

(3-pinli PWR_FAN1)

(bkz. s.2 No. 1)

CPU Fan Konektörü Lütfen fan kablolarını CPU

4-pinli CPU_FAN1)

fanına bu konektöre bağlayın ve

(bkz. s.2 No. 5)

siyah kabloyu toprak pinine

bağlayın.

Türkçe

103

ASRock FM2A75 Pro4-M Motherboard

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Pin 1-3 Bağlı

3-Pinli Fanı Takma

(3-pinli CPU_FAN2)

(bkz. s.2 No. 6)

12

24

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

(24-pinli ATXPWR1)

bu konektöre bağlayın.

(bkz. s.2 No. 9)

1

13

Bu anakart 24-pinli ATX güç konektörü sağlasa da

12

24

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

1

13

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

(8-pinli ATX12V1)

kaynağını bu konektöre

(bkz. s.2 No. 2)

bağlayın.

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

Türkçe

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

takın.

4 8

4-Pinli ATX 12V Güç Kaynağını Takma

1 5

104

ASRock FM2A75 Pro4-M Motherboard

Seri port Fişi Bu COM1 şi bir seri port

(9-pinli COM1)

modülünü destekler.

(bkz. s.2 No. 28)

Kasaya Yetkisiz Erişim Fişi Bu anakart, kasa kapağının

(2-pinli CI1)

çıkarılıp çıkarılmadığını

(bkz. s.2 No. 33)

algılayan KASA AÇIK algılama

özelliğini destekler. Bu özellik,

kasaya yetkisiz erişim

tasarımına sahip bir kasa

gerektirir.

Türkçe

105

ASRock FM2A75 Pro4-M Motherboard
