ASRock FM2A75 Pro4-M: 1. 主機板簡介

1.2 主機板規格

架構 - Micro ATX 規格 : 9.6 英吋 x 9.6 英吋 , 24.4 公分 x 24.4

公分

- 全固態電容設計

處理器 - FM2 插槽支援 100W 處理器

- 4 + 2 電源相位設計

- 支援 AMD Cool‘n’Quiet 冷靜技術

- UMI-Link GEN2

晶片組 - AMD A75 FCH (Hudson-D3)

系統記憶體 - 支援雙通道 DDR3 記憶體技術

- 4 個 DDR3 DIMM 插槽

- 支援 DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/1600/1333/

1066/800 non-ECC、un-buffered 記憶體

- 最高支援 64GB 系統容量

®

- 支援 Intel

Extreme Memory Profile(XMP)1.3/1.2

- 支援 AMD Memory Profile(AMP)

擴充插槽 - 2 x PCI Express 2.0 x16 插槽 (PCIE1: x16 模式 ; PCIE2:

x4 模式 )

- 1 x PCI Express 2.0 x1 插槽

- 1 x PCI 插槽

TM

TM

- 支援 AMD Quad CrossFireX

, CrossFireX

和雙顯卡技術

內建顯示 - AMD Radeon HD 7000 顯示

- DirectX 11 顯示 , Pixel Shader 5.0 技術

- 最大共享記憶體 2GB

- 支援三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI

- 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz

- 支援 Dual-link DVI, 最高解析度達 2560x1600 @ 75Hz

- 支援 D-Sub, 最高解析度達 1920x1600 @ 60Hz

- 支援 HDMI, 可支援 Auto Lip Sync、Deep Color (12bpc)、

xvYCC 與 HBR( 高位元率音效 )

- 支援使用 HDMI 1.4a 播放藍光立體 3D 影像

TM

- 支援 AMD Steady Video

：最新影像後處理能力，可為家庭 /

線上影像提供自動降低手震的功能

繁體中文

- DVI 和 HDMI 接口支援 HDCP

- DVI 和 HDMI 接口可播放 1080p 藍光光碟 (BD) / HD-DVD 光碟

音效 - 7.1 聲道高清晰音效 , 支援內容保護功能

(Realtek ALC892 音效編解碼器 )

- 支援高級藍光音效

網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

144

ASRock FM2A75 Pro4-M Motherboard

- Realtek RTL8111E

- 支援網路喚醒（Wake-On-LAN）

- 支援網路線偵測功能

- 支援 Energy Efficient Ethernet 802.3az

- 支援 PXE

Rear Panel I/O 界面

I/O - 1 個 PS/2 滑鼠 / 鍵盤接口

( 後背板輸入 / - 1 個 D-Sub 接口

輸出接口 ) - 1 個 DVI-D 接口

- 1 個 HDMI 接口

- 1 個光纖 SPDIF 輸出接口

- 4 個可直接使用的 USB 2.0 接口

- 1 個 eSATA3 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

LED)

- 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入

/ 前置喇叭 / 麥克風

SATA3 - 5 x SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0, RAID 1 和

RAID 10), NCQ, AHCI 和熱插拔

USB 3.0 - 2 x 後置 USB 3.0 接口，支援 USB 1.1/2.0/3.0 到 5Gb/s

- 1 x 前置 USB 3.0 接頭 ( 支援 2 個 USB 3.0 接口 )，支援 USB

1.1/2.0/3.0 到 5Gb/s

接頭 - 5 x SATA3 6.0Gb/s 接頭

- 1 x 紅外線模組接頭

- 1 x 消費性紅外線模組插座

- 1 x 印表機接針

- 1 x 序列埠

- 1 x 電源指示燈接頭

- 1 x 機殼開啟警告功能接頭

- 1 x CPU 風扇接頭 (1 x 4 針 ,1 x 3 針 )

- 1 x 機箱風扇接頭 (4 針 )

- 1 x 電源風扇接頭 (3 針 )

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- 前置音效接頭

- 3 x USB 2.0 接頭 ( 可支援 6 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 )

繁體中文

BIOS - 64Mb AMI BIOS

- AMI UEFI Legal BIOS ( 支援 GUI)

- 支援即插即用（Plug and Play,PnP）

145

ASRock FM2A75 Pro4-M Motherboard

- ACPI 1.1 電源管理

- 支援喚醒功能

- 支援 jumperfree 免跳線模式

- DRAM、VDDP、VDDR、SB 電壓多功能調節

支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink

MediaEspresso 6.5 試用版

硬體監控 - CPU 溫度偵測

- 主機板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU/ 機箱靜音風扇

- CPU/ 機箱風扇多速控制

- 機殼開啟偵測

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

®

®

TM

TM

操作系統 - Microsoft

Windows

7/7 64 位元 /Vista

/Vista

64 位元 /

XP

認證 - FCC, CE, WHQL

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )

* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

繁體中文

146

ASRock FM2A75 Pro4-M Motherboard

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽放置在針腳上時,這個跳線就是“短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

(見第2頁第23項)

默認設置

清除 CMOS

註：

CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 CMOS 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

繁體中文

147

ASRock FM2A75 Pro4-M Motherboard

1.4 接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

Serial ATA2 接口 這裡有五組 Serial ATA3

(SATA3_1: 見第 2 頁第 16 項 )

SATA3_5 SATA3_4

(SATA3) 接口支援 SATA 數據線

(SATA3_2: 見第 2 頁第 17 項 )

作為內部儲存設置。目前 SATA3

(SATA3_3: 見第 2 頁第 18 項 )

界面理論上可提供高達 6.0Gb/s

(SATA3_4: 見第 2 頁第 15 項 )

的數據傳輸速率。

SATA3_3 SATA3_2 SATA3_1

(SATA3_5: 見第 2 頁第 14 項 )

Serial ATA (SATA) SATA 數據線的任意一端均可連

數據線 接 SATA3 硬碟或者主機板上的

(選配)

SATA3 接口。

印表機接針 這是一個連接印表機的接口，方

(25 針 LPT1)

便您連接印表機設備。

(見第2頁第27項)

USB 2.0 擴充接頭 除了位於 I/O 面板的四個 USB

(9 針 USB5_6)

2.0 接口之外，這款主機板有三

(見第2頁第22項)

組 USB 2.0 接針。每組 USB 2.0

接針可以支援兩個 USB 2.0 接口

。

繁體中文

(9 針 USB7_8)

(見第2頁第24項)

148

ASRock FM2A75 Pro4-M Motherboard

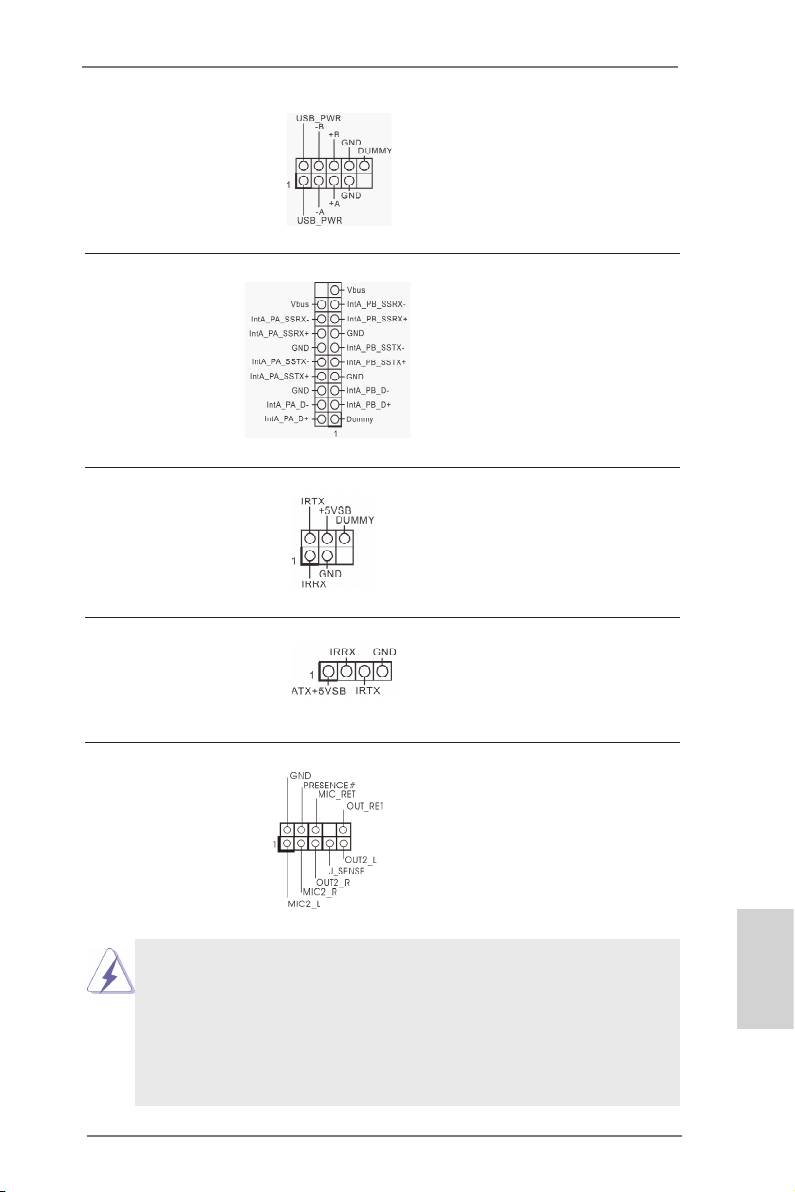

(9 針 USB9_10)

(見第2頁第26項)

USB 3.0 擴充接頭 除了位於 I/O 面板的兩個 USB

(19 針 USB3_3_4)

3.0 接口之外，這款主機板有一

(見第2頁第10項)

組 USB 3.0 接針。這組 USB 3.0

接針可以支援兩個 USB 3.0 接口

。

紅外線模組接頭 這個接頭支援一個選配的模組 ,

(5 針 IR1)

可用來無線傳輸和接收紅外線。

(見第2頁第29項)

消費性紅外線模組插座 此插座可用於連接遙控器。

(4 針 CIR1)

(見第2頁第25項)

前置音效接頭 可以方便連接音效設備。

(9 針 HD_AUDIO1)

(見第2頁第30項)

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

和機箱手冊上的使用說明安裝您的系統。

繁體中文

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

149

ASRock FM2A75 Pro4-M Motherboard

D. MIC_RET和OUT_RET僅用於HD音效面板。您不必將它們連接到AC’97音效面板。

E. 開啟前置麥克風。

®

在 Windows

XP 作業系統中 :

選擇”Mixer”。選擇”Recorder”。接著點選”FrontMic”。

®

TM

TM

在 Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元作業系統中 :

在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。

系統面板接頭 可接各種不同燈，電源開關及重

(9 針 PANEL1)

啟鍵等各種連線。

(見第2頁第21項)

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示

燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下

重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指

示燈亮起。

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開

關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接

到此接頭時 , 請確認連接線與針腳上的說明相對應。

繁體中文

機箱喇叭接頭 請將機箱喇叭連接到這個接頭。

(4 針 SPEAKER1)

(見第2頁第19項)

150

ASRock FM2A75 Pro4-M Motherboard

電源指示燈接頭 請將機箱電源指示燈連接到此接

(3 針 PLED1)

頭，以指示系統電源狀態。當系

(見第2頁第20項)

統正在運行時，LED 指示燈亮。

在 S1/S3 模式下，LED 指示燈會

不停閃爍。在 S4 或 S5 模式 ( 關

機 ) 下，LED 指示燈會熄滅。

機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，

(4 針 CHA_FAN1)

並讓黑線與接地的針腳相接。

(見第2頁第12項)

(3 針 PWR_FAN1)

(見第2頁第1項)

CPU 風扇接頭 請將 CPU 風扇連接線接到這個接

(4 針 CPU_FAN1)

頭，並讓黑線與接地的針腳相接

(見第2頁第5項)

。

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

Pin 1-3 連接

3-Pin 風扇的安裝

(3 針 CPU_FAN2)

(見第2頁第6項)

ATX 電源接頭 請將 ATX 電源供應器連接到這個

12

24

(24 針 ATXPWR1)

接頭。

(見第2頁第9項)

繁體中文

1

13

151

ASRock FM2A75 Pro4-M Motherboard

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

12

24

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

1

13

ATX 12V 電源接口 請將 ATX 12V 電源供應器連接到

(8 針 ATX12V1)

這個接頭。

(見第2頁第2項)

雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的

4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請

8 5

順著 Pin 1 和 Pin 5 插上電源接頭。

4-Pin ATX 12V 電源安裝說明

4 1

序列埠 這個序列埠 COM1 支援一個序列

(9 針 COM1)

埠的裝置。

(見第2頁第28項)

機殼開啟警告功能接頭 此主機板支援機殼開啟偵測功能

(2 針 CI1)

, 可偵測機殼蓋是否被移動。此

(見第2頁第33項)

功能需機殼具備機殼開啟偵測設

計。

繁體中文
