ASRock A75 Pro4__MVP: 1. Введение

ware Monitor (Наблюдение за оборудованием) отображаются

основные характеристики аппаратных средств системы. В разделе Fan

Control (Управление вентилятором) отображается скорость вентилятора

и температура, которые можно регулировать. В разделе Overclocking

(«Разгон» процессора) можно увеличить рабочую частоту ЦПУ, чтобы

добиться оптимальной производительности системы. В разделе OC

DNA (Параметры «разгона») можно сохранить настройки «разгона»

процессора в виде профиля, который потом можно предложить для

использования своим друзьям. Друзья смогут загрузить профиль

«разгона» на свои компьютеры и получить аналогичный результат. В

разделе IES (Автоматическое энергосбережение) можно настроить

регулятор напряжения так, что он будет уменьшать количество

работающих линий питания, чтобы поднять КПД системы без ущерба для

ее производительности во время простоя ядер ЦПУ. Чтобы узнать, как

работать с программой ASRock Extreme Tuning Utility (AXTU), посетите

наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com

9. ASRock Instant Flash – программа для прошивки BIOS, встроенная в

Flash ROM. Данное средство для обновления BIOS умеет работать

®

без входа в операционные системы, вроде MS-DOS или Windows

.

Чтобы запустить программу достаточно нажать <F6> во время

самотестирования системы (POST) или войти в BIOS при помощи

кнопки <F2> и выбрать пункт ASRock Instant Flash через меню.

Запустите программу и сохраните новый BIOS на USB-флэшку,

дискету или жесткий диск. После этого вы сможете оперативно

обновить BIOS, без необходимости подготовки дополнительной

дискеты, без установки программы прошивки. Имейте в виду, что

USB-флэшка или винчестер должны использовать файловую систему

FAT32/16/12.

10. Если вы хотите быстрее и без ограничений заряжать свои устройства

Apple, например iPhone, iPod и iPad Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто

установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock

APP Charger позволяет быстро заряжать несколько устройств Apple

одновременно и даже поддерживает непрерывную зарядку, когда

компьютер переходит в режим ожидания (S1), режим ожидания с

сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете

Русский

небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

11. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

112

ASRock A75 Pro4/MVP Motherboard

12. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов

приложений ЛВС: можно задать оптимальный приоритет для своего

приложения и/или добавить новые программы. Более низкая латентность

в игре: после установки более высокого приоритета игре в режиме

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в

данный момент времени.

13. ASRock XFast RAM – новая функция, входящая в состав утилиты

ASRock Extreme Tuning Utility (AXTU). Благодаря ей, используется

область памяти, использование которой не возможно на процессоре с

®

32-битной ОС Windows

. ASRock XFast RAM сокращает время загрузки

истории посещения веб-сайтов, существенно ускоряя навигацию по сети

Интернет. Кроме того, скорость работы Adobe Photoshop 5 увеличивается

в пять раз. В числе преимуществ ASRock XFast RAM - сокращение

частоты обращений к SSD-накопителям и жестким дискам и продление

срока их эксплуатации.

14. Пакет VIRTU Universal MVP включает базовые возможности

технологии Virtu Universal, которая виртуализирует интегрированный

и дискретный графические процессоры для достижения лучших

среди аналогов функциональных характеристик. Это характеризует

TM

и Virtual Vsyn c

, благодаря беск омпромиссному к ачеству

видеоизображения. Благодаря дополнительным преимуществам

технологии HyperFormance technology, VIRTU Universal MVP

улучшает качество работы видеоигр, грамотно сокращая количество

ненужных задач по визуализации изображения в потоке между

центральным процессором, графическим процессором и монитором.

15. Технология ASRock для воспроизведения звука во включенном и

выключенном состоянии позволяет пользователям портативных

аудиоустройств, таких как MP3-плееры и мобильные телефоны,

прослушивать с них высококачественный звук через компьютер,

даже когда компьютер выключен (или находится в режиме ACPI S5)!

Кроме того, к данной материнской плате бесплатно (дополнительно)

прилагается аудиокабель с 3,5-мм штекерами, который обеспечивает

наиболее удобное подключение аудиоустройств к компьютеру.

16. При обнаружении перегрева процессора работа системы автоматически

завершается. Прежде чем возобновить работу системы, убедитесь в

нормальной работе вентилятора процессора

на материнской плате и отсоедините шнур питания, а затем снова

подключите его. Чтобы улучшить отвод тепла, не забудьте при сборке

Русский

компьютера нанести термопасту между процессором и радиатором.

113

ASRock A75 Pro4/MVP Motherboard

17. EuP расшифровывается как Energy Using Product. Стандарт был

разработан Европейским Союзом для определения энергопотребления

готовых систем. По требованию EuP система в выключенном состоянии

должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP

нужны соответствующие материнская плата и блок питания. Компания

Intel предложила, что совместимый с EuP блок питания должен

обеспечивать 50% эффективность линии питания 5V при потреблении

100 мА (в режиме ожидания). Сверьтесь с информацией производителей

блоков питания, чтобы выбрать модель с поддержкой EuP. Кроме

того следует учитывать, что при включенной технологии ASRock для

воспроизведения звука во включенном и выключенном состоянии

система не будет соответствовать стандарту EuP. Чтобы система

соответствовала стандарту EuP, необходимо отключить технологию

ASRock для воспроизведения звука во включенном и выключенном

состоянии.

Русский

114

ASRock A75 Pro4/MVP Motherboard

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется

на рисунке. Когда перемычка надета на

контакты, они называются “замкнутыми”

(short). Если на контактах перемычки нет,

то они называются “разомкнутыми” (open).

На иллюстрации показана 3-контактная

перемычка, у которой контакты 1 и 2

замкнуты.

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

3-контактная перемычка)

(см. стр. 2, п. 10)

Стандартные Очистка CMOS

Примечание.

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для

очистки данных и восстановления заводских системных параметров сначала

выключите компьютер и отсоедините сетевую вилку кабеля питания от

электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5

секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не

производите очистку CMOS непосредственно после обновления BIOS. Если

необходимо очистить CMOS сразу же после окончания обновления BIOS, то,

перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а

затем завершить ее работу. Примите во внимание, что пароль, дата, время,

профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес

будут очищены только тогда, когда будет извлечена из своего гнезда батарейка

CMOS.

Переключатель Clear CMOS работает так же, как перемычка Clear

CMOS.

Русский

115

ASRock A75 Pro4/MVP Motherboard

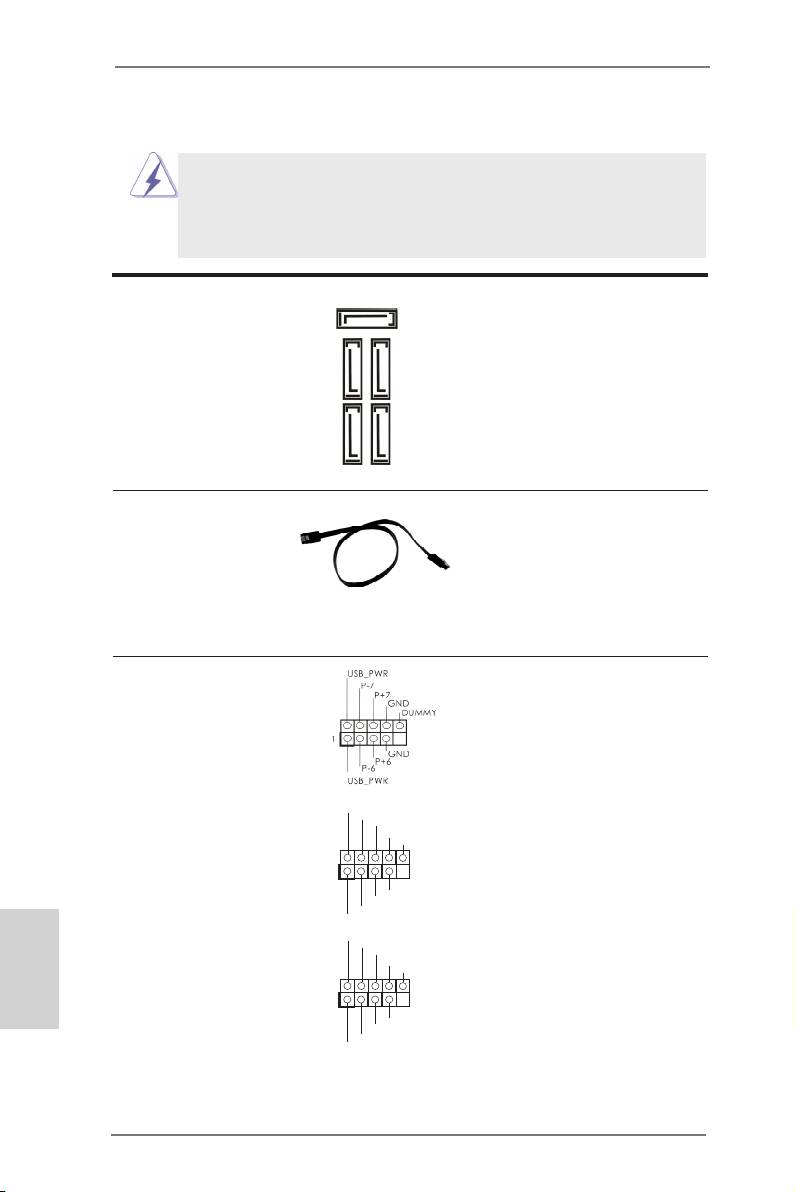

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ

контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки

на эти колодки и разъемы – это приведет к необратимому

повреждению материнской платы!

Разъемы Serial ATA3 Пять соединителя Serial ATA3

SATA3_5

(SATA3_1, см. стр. 2, п. 15)

предназначаются для

(SATA3_2, см. стр. 2, п. 16)

подключения внутренних

(SATA3_3, см. стр. 2, п. 14)

устройств хранения с

(SATA3_4, см. стр. 2, п. 13)

использованием нтерфейсных

(SATA3_5, см. стр. 2, п. 12)

кабелей SATA3. В настоящее

время интерфейс SATA

допускает скорость передачи

данных до \ 6,0 Гбит/с.

SATA3_2 SATA3_4

SATA3_1 SATA3_3

Информационный Информационный кабель

кабель Serial ATA (SATA) интерфейса SATA3 не является

(дополнительно)

направленным. Любой из его

соединителей может быть

подключен либо к жесткому

диску интерфейса SATA3 либо к

материнской плате.

Колодка USB 2.0 Помимо два стандартных

(9-контактный USB6_7)

портов USB 2.0 на панели ввода-

(см. стр. 2, п. 28)

вывода, на данной материнской

плате предусмотрено три разъема

USB 2.0. Каждый разъем USB 2.0

поддерживает два порта USB 2.0.

(9-контактный USB8_9)

U SB_PWR

(см. стр. 2, п. 27)

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

Русский

(9-контактный USB10_11)

U SB_PWR

(см. стр. 2, п. 25)

P-11

P +11

GND

DUMMY

1

GND

P +10

P-10

U SB_PWR

116

ASRock A75 Pro4/MVP Motherboard

Колодка инфракрасного модуля Данная колодка позволяет

(5-контактный IR1)

подключить дополнительный

(см. стр. 2, п. 23)

модуль беспроводного

инфракрасного

приемопередатчика.

Датчик пользовательского инфракрасного модуля Датчик можно использовать для

(4-контактный CIR1)

подключения дистанционный

(см. стр. 2, п. 29)

приемник.

Аудиоразъем передней Этот интерфейс предназначен

панели для присоединения

(9-контактный HD_AUDIO1)

аудиокабеля передней панели,

(см. cтр. 2, п.33)

обеспечивающего удобное

подключение аудиоустройств и

управление ими.

1. Система High Denition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако

для ее правильной pаботы кабель панели в корпусе должен

поддерживать HDA. При сборке системы следуйте инструкциям,

приведенным в нашем руководстве и руководстве пользователя

для корпуса.

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а

выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для

аудиопанели HD. При использовании аудиопанели AC’97

подключать их не нужно.

E. Процедура активации микрофона приведена ниже.

®

Для ОС Windows

XP / XP 64-бита:

Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство

записи). Затем щелкните «FrontMic» (Передний микрофон).

®

TM

TM

Для ОС Windows

7 / 7 64-бита, Vista

/ Vista

64-бита:

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели

управления Realtek. Отрегулируйте уровень «Recording

Volume» (Громкость записи).

Русский

117

ASRock A75 Pro4/MVP Motherboard

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1)

работу нескольких функций

(см. стр. 2, п. 20)

передней панели системы.

Подключите к этому разъему кнопку питания, кнопку сброса

и индикатор состояния системы на корпусе в соответствии с

указанным ниже назначением контактов. При подключении кабелей

необходимо соблюдать полярность положительных и отрицательных

контактов.

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели

корпуса. Способ выключения системы с помощью кнопки питания

можно настроить.

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели

корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если

компьютер «завис» и нормальную перезагрузку выполнить не

удается.

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на

передней панели корпуса. Этот индикатор светится, когда система

работает. Индикатор мигает, когда система находится в режиме

ожидания S1. Этот индикатор не светится, когда система находится

в режиме ожидания S3 или S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска

на передней панели корпуса. Этот индикатор светится, когда

осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от

корпуса. Модуль передней панели в основном состоит из кнопки

питания, кнопки сброса, индикатора питания, индикатора активности

жесткого диска, динамика и т.п. При подключении к этому разъему

модуля передней панели корпуса удостоверьтесь, что провода

Русский

подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к этой колодке

(4-контактный SPEAKER1)

кабель от динамика на корпусе

(см. стр. 2, п. 21)

компьютера.

118

ASRock A75 Pro4/MVP Motherboard

разъем Power LED Подключите индикатор Power LED

(3-контактный PLED1)

к этому разъему для отображения

1

PLED-

(см. стр. 2, п. 24)

статуса питания системы. Этот

PLED+

PLED+

светодиод продолжит мигать в

режиме S1. Светодиод будет

выключен в режимах S3/S4 или

S5 (система выключена).

Chassis и Power Fan-соединители

Подключите кабели вентилятора

(4-контактный CHA_FAN1)

к соединителям и присоедините

(см. стр. 2, п. 22)

черный шнур к штырю

заземления.

(3-контактный CHA_FAN2)

(см. стр. 2, п. 41)

(3-контактный CHA_FAN3)

(см. стр. 2, п. 42)

(3-контактный PWR_FAN1)

(см. стр. 2, п. 1)

Разъем вентилятора Подключите к этому разъему

FAN_S PEED_CONTROL

процессора кабель вентилятора процессора

CPU_FAN_SPEED

+ 12V

(4-контактный CPU_FAN1)

так, чтобы черный провод

GND

(см. стр. 2, п. 5)

соответствовал контакту земли.

1 2 3 4

Данная материнская плата поддерживает вентиляторы процессора

с 4-контактным разъемом (функция тихого режима вентилятора),

однако вентиляторы с 3-контактным разъемом также будут успешно

работать, хотя функция управления скоростью вращения

вентилятора окажется недоступной. Если вы хотите подключить

вентилятор процессора с 3-контактным разъемом к разъему

вентилятора процессора на данной материнской плате, для этого

следует использовать контакты 1-3.

Контакты 1-3 подключены

Установка вентилятора с 3-контактным разъемом

(3-контактный CPU_FAN2)

GND

+ 12V

(см. стр. 2, п. 6)

CPU_FAN_SPEED

Русский

119

ASRock A75 Pro4/MVP Motherboard

Колодка питания ATX Подключите к этой колодке

12

24

(24-контактный ATXPWR1)

кабель питания ATX.

(см. стр. 2, п. 9)

1

13

Несмотря на то, что эта материнская плата предусматр-

12

24

ивает 24-штыревой разъем питания ATX, работа будет

продолжаться, даже если адаптируется традиционный

20-штыревой разъем питания ATX. Для использования

20-штыревого разъема питания ATX вставьте источник

питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания ATX

1

13

Колодка питания 12V-ATX Обратите внимание, что к этому

(8-контактный ATX12V1)

разъему необходимо

4 8

(см. стр. 2, п. 2)

подключить вилку блока питания

1 5

ATX 12 В, чтобы обеспечить

достаточную мощность

электропитания. В противном

случае включение системы будет

невозможно.

Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V

соединитель власти, это может все еще работать, если Вы принимаете

традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать

электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание

4 8

наряду с Булавкой 1 и Прикрепите 5.

ATX С 4-Pin 12V Установка Электропитания

1 5

Помимо четырех портов IEEE

Колодки IEEE 1394

RXTPAM_0

(9-контактный FRONT_1394)

GND

1394 на панели ввода-вывода

R XTPBM_0

+ 12V

имеются две группы контактов

(см. стр. 2, п. 32)

GND

на материнской плате для

1

Русский

подключения двух

+ 12V

R XTPBP_0

дополнительных портовIEEE

GND

RXTPAP_0

1394 каждая.

120

ASRock A75 Pro4/MVP Motherboard

Колодка COM-порта Данная колодка COM-порта

(9-контактный COM1)

позволяет подключить модуль

(см. стр. 2, п. 30)

порта COM.

Колодка HDMI_SPDIF Колодка HDMI_SPDIF

(2-контактный HDMI_SPDIF1)

обеспечивает подачу выходного

(см. стр. 2, п. 31)

аудиосигнала на VGA-карту

HDMI, что позволяет подключать

к системе цифровые телевизоры,

проекторы или

жидкокристаллические панели

HDMI. Соедините эту колодку с

разъемом HDMI_SPDIF на VGA-

карте HDMI.

1.5 Быстрое переключение

На этой материнской плате есть три кнопки для ускорения работы: кнопка питания,

кнопка перезагрузки и кнопка для очистки CMOS, которые позволяют пользователям

быстро включить/выключить или перезагрузить компьютер, сбросить установки CMOS,

соответственно.

Power Switch

Кнопка Power Switch позволяет

(PWRBTN)

быстро включить или выключить

(см. стр. 2, п. 18)

систему.

Reset Switch

Кнопка Reset Switch позволяет

(RSTBTN)

быстро перезагрузить систему.

(см. стр. 2, п. 19)

Clear CMOS Switch

Кнопка Clear CMOS Switch

(CLRCBTN)

позволяет быстро сбросить

(см. стр. 3, п. 14)

установки CMOS.

Русский

121

ASRock A75 Pro4/MVP Motherboard
