ASRock A75 Pro4__MVP: 1. Giriş

Extreme Tuning Utility (AXTU)’nun çalı.ma prosedürleri için lütfen web

sitemizi ziyaret ediniz. ASRock web sitesi: http://www.asrock.com

9. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı

programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu MS-

®

DOS veya Windows

gibi ilk önce işletim sistemine girmeden

güncellemenizi sağlar. Bu yardımcı programla, POST sırasında <F6>

tuşuna basabilirsiniz veya BIOS ayarları menüsünün ASRock Anında

Flash'a erişmesi için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni

BIOS dosyasını USB ash sürücünüze, diskete veya sabit sürücüye kayde-

din, sonra BIOS'unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer

karmaşık ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz.

Lütfen USB ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi

kullanması gerektiğini unutmayın.

10. iPhone/iPod/iPad Touch gibi Apple cihazlarınızı şarj etmek için daha

hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için

mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP

Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve

eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger

birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak

tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM'de Askıya

Al modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj

etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç

olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.

ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.

asp

11. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

12. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

13. ASRock XFast RAM, ASRock Extreme Tuning Utility (AXTU) eklenen yeni

®

bir işlev. Windows

32-bit işletim sistemi CPU’su altında kullanılamayan

bellek alanından tamamen yararlanır. ASRock XFast RAM webde sörfü

Türkçe

şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret edilen web

sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın hızını

5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya

HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması.

128

ASRock A75 Pro4/MVP Motherboard

14. VIRTU Universal MVP, mükemmel tüetme işlevi için bütünleşik GPU ve

ayrık GPU’yu sanallaştıran Virtu Universal teknolojisinin temel özelliklerini

TM

içermektedir. Rakipsiz görsel kalite için Virtual Vsync

özelliğine de sa-

hiptir. HyperFormance teknolojisinin arttırılan faydaları ile, VIRTU Univer-

sal MVP İşlemci, GPU ve ekran arasındaki akışta bulunan gereksiz yere

sunulan görveleri akıllı bir şekilde azaltarak oyun performansını yükseltir.

15. ASRock Açık/Kapalı Çalma Teknolojisi kullanıcıların bilgisayar kapalıyken

(veya ACPI S5 modundayken) bile bilgisayara bağlı MP3 çalar, cep tele-

fonu gibi taşınabilir ses aygıtlarında mükemmel ses deneyiminin keyni

çıkarmalarına izin verir! Bu ana kart aynı zamanda kullanıcılar için en

elverişli bilgisayar kullanım ortamını sunan ücretsiz 3,5mm ses kablosu

(isteğe bağlı) sağlamaktadır.

16. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

sürmeyi unutmayın.

17. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP'a göre, kapalı mod durumunda tamamlanmış sistemin toplam

AC gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP

hazır anakart ve EuP hazır güç kaynağı gerekir. Intel'in önerisine göre, EuP

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50'den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

öneririz. Ayrıca, lütfen ASRock Açık/Kapalı Çalma Teknolojisini

etkinleştirirseniz, sisteminiz EuP standardını karşılamaz. EuP standardını

karşılamak için, lütfen ilk önce ASRock Açık/Kapalı Çalma Teknolojisini

devre dışı bırakın.

Türkçe

129

ASRock A75 Pro4/MVP Motherboard

1.3 Jumper'ların Ayarı

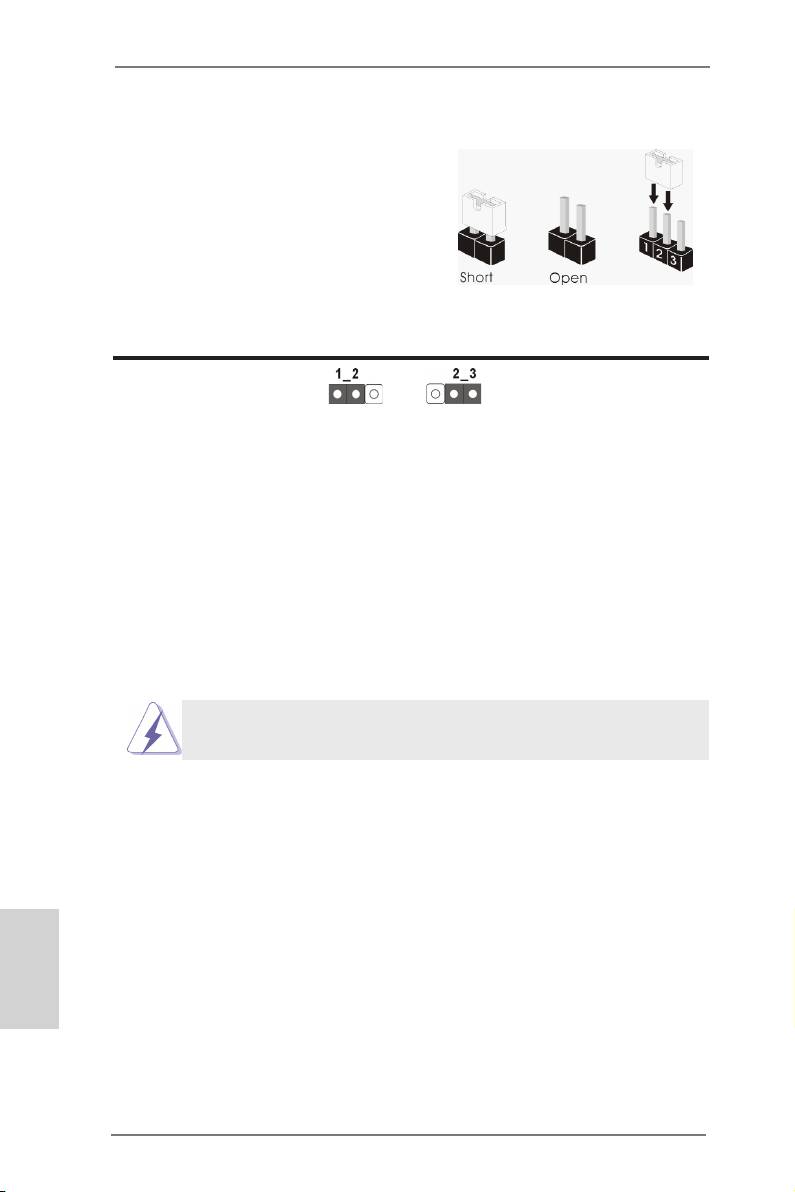

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 10)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve

sahiptir.

Türkçe

130

ASRock A75 Pro4/MVP Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve

konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.

Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek

anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA3 Konektörler Bu beş Seri ATA3 (SATA3)

SATA3_5

(SATA3_1: bkz. s.2, No. 15)

konektör, dahili depolama

(SATA3_2: bkz. s.2, No. 16)

cihazları için SATA veri

(SATA3_3: bkz. s.2, No. 14)

kablolarını destekler. Geçerli

(SATA3_4: bkz. s.2, No. 13)

SATA3 arayüzü 6,0 Gb/sn veri

(SATA3_5: bkz. s.2, No. 12)

aktarım hızına izin verir.

SATA3_2 SATA3_4

SATA3_1 SATA3_3

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA3 sabit diskine veya

(İsteğe bağlı)

anakarttaki SATA3 konektörüne

bağlanabilir.

USB 2.0 Fişleri G/Ç panelindeki varsayılan iki

(9-pinli USB6_7)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 28)

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

U SB_PWR

(9-pinli USB8_9)

P-9

P +9

(bkz. s.2 No. 27)

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

(9-pinli USB10_11)

U SB_PWR

P-11

(bkz. s.2 No. 25)

P +11

GND

DUMMY

1

Türkçe

GND

P +10

P-10

U SB_PWR

131

ASRock A75 Pro4/MVP Motherboard

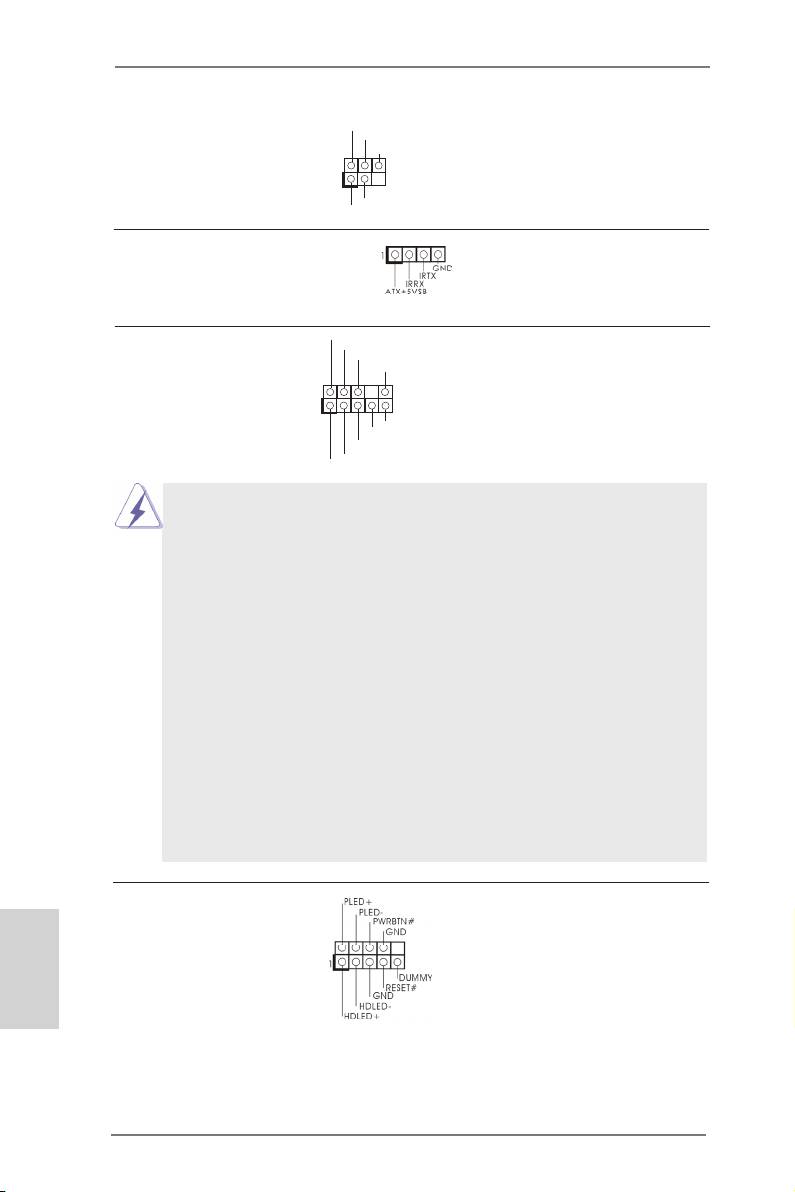

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 23)

modülünü destekler.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 29)

Ön Panel Ses Fişi Bu, panel ses kablosu için

(9-pinli HD_SES1)

uygun bağlantı sağlayan ve

(bkz. s.2 No. 33)

ses cihazlarını kontrol

etmeyi sağlayan bir arayüzdür.

132

ASRock A75 Pro4/MVP Motherboard

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground’u (GND) Ground’a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP / XP 64-bit İS için:

“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

Türkçe

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 20)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 21)

Güç LED'i Fişi Sistem gücü durumunu

1

(3-pinli PLED1)

belirtmek için lütfen kasa güç

PLED-

PLED+

(bkz. s.2 No. 24)

PLED+

LED'ini bu şe bağlayın. Sistem

çalışırken LED açıktır. LED S1

durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

Türkçe

133

ASRock A75 Pro4/MVP Motherboard

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

(4-pinli CHA_FAN1)

fanına bu konektöre bağlayın

(bkz. s.2 No. 22)

ve siyah kabloyu toprak pinine

bağlayın.

(3-pinli CHA_FAN2)

(bkz. s.2 No. 41)

(3-pinli CHA_FAN3)

(bkz. s.2 No. 42)

(3-pinli PWR_FAN1)

(bkz. s.2 No. 1)

CPU Fan Konektörü Lütfen fan kablolarını CPU

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pinli CPU_FAN1)

fanına bu konektöre bağlayın

+ 12V

GND

(bkz. s.2 No. 5)

ve siyah kabloyu toprak pinine

bağlayın.

1 2 3 4

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Pin 1-3 Bağlı

3-Pinli Fanı Takma

(3-pinli CPU_FAN2)

GND

+ 12V

CPU_FAN_SPEED

(bkz. s.2 No. 6)

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

12

24

(24-pinli ATXPWR1)

bu konektöre bağlayın.

(bkz. s.2 No. 9)

1

13

Türkçe

Bu anakart 24-pinli ATX güç konektörü sağlasa da

12

24

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

1

13

134

ASRock A75 Pro4/MVP Motherboard

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

4 8

(8-pinli ATX12V1)

kaynağını bu konektöre

1 5

(bkz. s.2 No. 2)

bağlayın.

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

takın.

4 8

4-Pinli ATX 12V Güç Kaynağını Takma

1 5

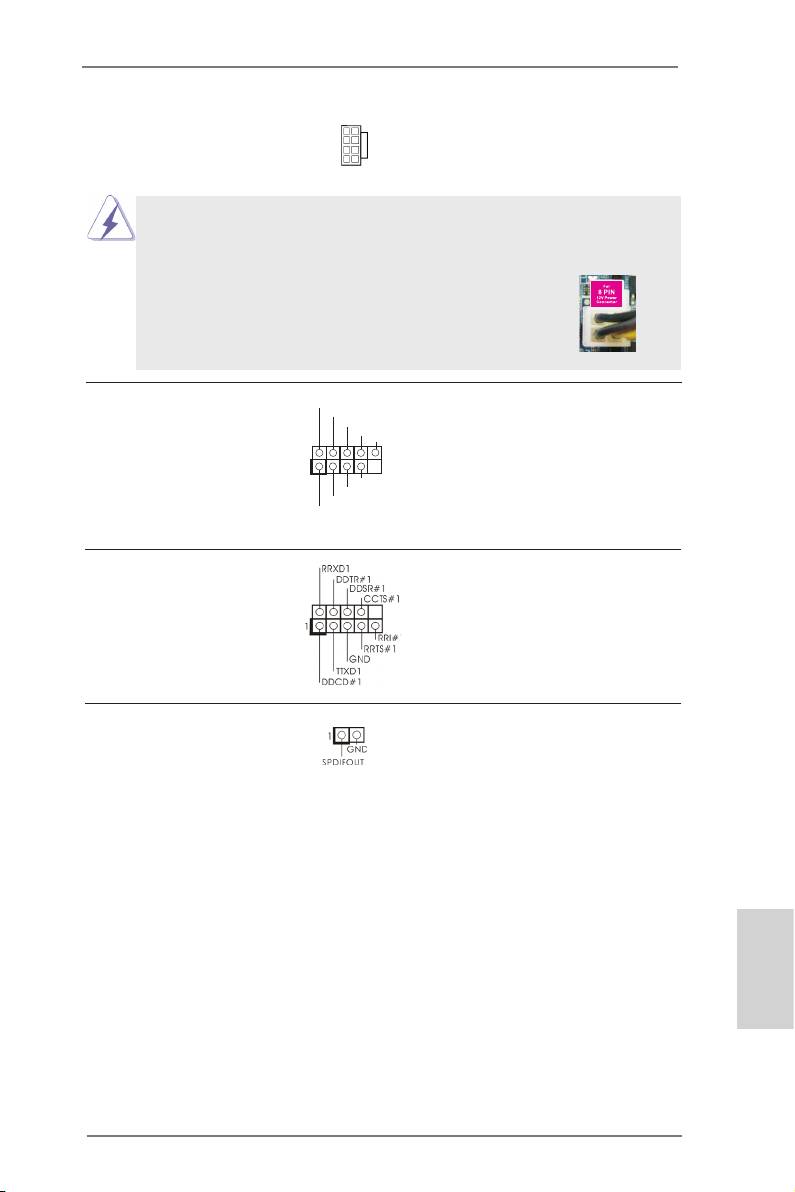

IEEE 1394 Fişi Bu anakartta G/Ç panelindeki

RXTPAM_0

GND

(9-pinli FRONT_1394)

bir varsayılan IEEE 1394 portu

R XTPBM_0

+ 12V

GND

(bkz. s.2 No. 32)

nun yanı sıra, bir IEEE 1394 ş

1

(FRONT_1394) de bulunur. Bu

+ 12V

R XTPBP_0

IEEE 1394 şi bir IEEE 1394

GND

RXTPAP_0

portunu destekler.

Seri port Fişi Bu COM1 şi bir seri port

(9-pinli COM1)

modülünü destekler.

(bkz. s.2 No. 30)

HDMI_SPDIF Fişi HDMI_SPDIF şi, SPDIF ses

(2-pinli HDMI_SPDIF1)

çıkışını HDMI VGA kartına

(bkz. s.2 No. 31)

sağlar, sistemin HDMI Dijital

TV/projektör/LCD cihazlarını

bağlamasına izin verir. Lütfen

HDMI VGA kartının

HDMI_SPDIF konektörünü bu

şe bağlayın.

Türkçe

135

ASRock A75 Pro4/MVP Motherboard

1.5 Akıllı Anahtarlar

Bu anakartta üç akıllı anahtar bulunur: güç anahtarı, sıfırlama anahtarı ve CMOS'u

temizleme anahtarı; bunlar kullanıcıların hızlı bir şekilde sistemi açıp kapatmalarını

veya CMOS değerlerini temizlemelerini sağlar.

Güç Anahtarı Güç Anahtarı, kullanıcıların

(PWRBTN)

hızlı bir şekilde sistemi açıp

(bkz. s.2 No.18)

kapatmalarını sağlayan akıllı

bir anahtardır.

Sıfırlama Anahtarı Sıfırlama Anahtarı,

(RSTBTN)

kullanıcıların hızlı bir şekilde

(bkz. s.2 No.19)

sistemi sıfırlamalarını

sağlayan akıllı bir anahtardır.

CMOS'u Temizleme Anahtarı CMOS'u Temizleme Anahtarı,

(CLRSBTN)

kullanıcıların hızlı bir şekilde

(bkz. s.3 No.14)

CMOS değerlerini

temizlemelerini sağlayan akıllı

bir anahtardır.

Türkçe

136

ASRock A75 Pro4/MVP Motherboard
