1. 主機板簡介
謝謝你採用了華擎 A75 Pro4/MVP 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩
定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指
導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。
由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另
行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最
新的顯示卡和 CPU 支援列表。
華擎網址：http://www.asrock.com
如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用
機種的規格訊息。
www.asrock.com/support/index.asp
1.1 包裝盒內物品
華擎 A75 Pro4/MVP 主機板
(ATX 規格 : 12.0 英吋 x 8.8 英吋 , 30.5 公分 x 22.4 公分 )
華擎 A75 Pro4/MVP 快速安裝指南
華擎 A75 Pro4/MVP 支援光碟
四條 Serial ATA(SATA) 數據線 ( 選配 )
一塊 I/O 擋板
ASRock提醒您...
®
TM
TM
若要在Windows
7 / 7 64位元 / Vista
/ Vista
64位元中發揮更好的效
能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的
詳細資訊，請參閱支援光碟中的「使用者手冊」。
繁體中文
182
ASRock A75 Pro4/MVP Motherboard
1.2 主機板規格
架構 - ATX 規格 : 12.0 英吋 X 8.8 英吋 , 30.5 公分 X 22.4 公分
- 全固態電容設計
處理器 - FM1 插槽支援 100W 處理器
- 4 + 1 電源相位設計
- 支援 AMD Cool ‘n’ Quiet 冷靜技術
- UMI-Link GEN2
晶片組 - AMD A75 FCH (Hudson-D3)
系統記憶體 - 支援雙通道 DDR3 記憶體技術（見警告 1）
- 4 個 DDR3 DIMM 插槽
- 支援 DDR3 2400+( 超頻 )/1866/1600/1333/
1066/800 non-ECC、un-buffered 記憶體（見警告 2）
- 最高支援 32GB 系統容量（見警告 3）
擴充插槽 - 2 x PCI Express 2.0 x16 插槽
(PCIE2: x16 模式 ; PCIE4: x4 模式 )
- 2 x PCI Express 2.0 x1 插槽
- 3 x PCI 插槽
TM
TM
- 支援 AMD Quad CrossFireX
, CrossFireX
和雙顯卡技術
內建顯示 - AMD Radeon HD 65XX/64XX 顯示
- DirectX 11 顯示 , Pixel Shader 5.0 技術
- 最大共享記憶體 512MB（見警告 4）
- 支援三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI ( 詳見警告 5）
- 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz
- 支援 Dual-link DVI, 最高解析度達 2560x1600 @ 75Hz
- 支援 D-Sub, 最高解析度達 1920x1600 @ 60Hz
- 支援 HDMI, 可支援 Auto Lip Sync、Deep Color (12bpc)、
xvYCC 與 HBR( 高位元率音效 )( 需具備相容 HDMI 的銀幕 )
( 詳見警告 6）
- 支援使用 HDMI 1.4a 播放藍光立體 3D 影像
TM
- 支援 AMD Steady Video
：最新影像後處理能力，可為家庭 /
線上影像提供自動降低手震的功能
- DVI 和 HDMI 接口支援 HDCP 功能
- DVI 和 HDMI 接口可播放 1080p 藍光光碟 (BD) / HD-DVD 光碟
音效 - 7.1 聲道高清晰音效 , 支援內容保護功能
(Realtek ALC892 音效編解碼器 )
- 支援高級藍光音效
TM
繁體中文
- 支援 THX TruStudio
網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- 支援網路喚醒（Wake-On-LAN）
- 支援網路線偵測功能
183
ASRock A75 Pro4/MVP Motherboard
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE
Rear Panel I/O 界面
I/O - 1 個 PS/2 滑鼠 / 鍵盤接口
( 後背板輸入 / - 1 個 D-Sub 接口
輸出接口 ) - 1 個 DVI-D 接口
- 1 個 HDMI 接口
- 1 個光纖 SPDIF 輸出接口
- 2 個可直接使用的 USB 2.0 接口
- 1 個 eSATA3 接口
- 4 個可直接使用的 USB 3.0 接口
- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和
SPEED LED)
- 1 個 IEEE 1394 接口
- 1 個 LED CMOS 數據清除開關
- 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入
/ 前置喇叭 / 麥克風 ( 見警告 7)
SATA3 - 5 x SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0, RAID 1 和
RAID 10), NCQ, AHCI 和熱插拔功能
USB 3.0 - 4 x USB 3.0 接頭，支援 USB 1.0/2.0/3.0 到 5Gb/s
接頭 - 5 x SATA3 6.0Gb/s 接頭
- 1 x 紅外線模組接頭
- 1 x 消費性紅外線模組插座
- 1 x 序列埠
- 1 x HDMI_SPDIF 接頭
- 1 x IEEE 1394 接頭
- 1 x 電源指示燈接頭
- CPU/ 機箱 / 電源風扇接頭
- 24 針 ATX 電源接頭
- 8 針 12V 電源接頭
- 前置音效接頭
- 3 x USB 2.0 接頭 ( 可支援 6 個額外的 USB 2.0 接口 )
- 1 x Dr. Debug (7 段顯示器偵錯 LED)
快速開關 - 1 個 LED CMOS 數據清除開關
繁體中文
- 1 個 LED 電源開關
- 1 個 LED 重置開關
BIOS - 32Mb AMI BIOS
- AMI UEFI Legal BIOS ( 支援 GUI)
- 支援即插即用（Plug and Play,PnP）
- ACPI 1.1 電源管理
- 支援喚醒功能
- 支援 jumperfree 免跳線模式
184
ASRock A75 Pro4/MVP Motherboard
- DRAM、VDDP、VDDR、SB 電壓多功能調節
支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ), CyberLink
MediaEspresso 6.5 試用版
獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 8）
- 華擎即時開機功能
- 華擎 Instant Flash（見警告 9）
- 華擎 APP Charger（見警告 10）
- 華擎 XFast USB（見警告 11）
- 華擎 XFast LAN（見警告 12）
- 華擎 XFast RAM（見警告 13）
- Lucid Virtu Universal MVP（見警告 14）
* 只有整合 GPU 的處理器才支援 Lucid Virtu Universal
MVP。
- 華擎 On/Off Play 技術（見警告 15）
- Hybrid Booster( 安心超頻技術 ):
- ASRock U-COP（見警告 16）
硬體監控 - CPU 溫度偵測
- 主機板溫度偵測
- CPU/ 機箱 / 電源風扇轉速計
- CPU/ 機箱靜音風扇
- CPU/ 機箱風扇多速控制
- 電壓範圍：+12V, +5V, +3.3V, 核心電壓
®
®
TM
TM
操作系統 - Microsoft
Windows
7/7 64 位元 /Vista
/Vista
64 位元 /
XP SP3/XP 64 位元
認證 - FCC, CE, WHQL
- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )
（見警告 17）
* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com
警告
請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步
超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會
導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻
可能導致的損壞不承擔責任。
繁體中文
185
ASRock A75 Pro4/MVP Motherboard
警告！
1、 這款主機板支援雙通道記憶體技術。在您使用雙通道記憶體技術之前，為
能正確安裝，請確認您已經閱讀了第 14 頁的記憶體安裝指南。
2、 2400/1866/1600MHz 記憶體頻率是否支援在於您使用的 CPU。如果您想在
這款主板上使用 DDR3 2400/1866/1600 記憶體 , 請查閱我們網站的記憶體
支援列表了解相容的記憶體。
華擎網站 http://www.asrock.com
®
TM
3、 由於作業系統的限制，在 Windows
7 / Vista
/ XP 下，供系統使用的實
®
際記憶體容量可能小於 4GB。對於 Windows
作業系統搭配 64 位元 C P U
來說 , 不會存在這樣的限制。
4、 最大共享記憶體大小由晶片組廠商定義並且可能更改。請查閱 AMD 網站了解
最新訊息。
5、 您只能從三種銀幕中選擇兩種使用。D-Sub、DVI-D 與 HDMI 銀幕不能同時
使用。此外 , 使用 DVI 轉 HDMI 轉接頭 , 可使 DVI-D 接口具有與 HDMI 接口
一樣的功能。
®
6、 只有 Windows
7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當銀幕在
®
EDID 中支援 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows
7 64
TM
TM
位元 /7/Vista
64 位元 /Vista
支援 HBR。
7、 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音
效輸出方面，這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。
請參閱第 3 頁的表格瞭解正確的連接方式。
8、 ASRock Extreme Tuning Utility (AXTU) 是一款多合一的工具，易於操
作的使用者介面便於微調不同的系統功能（例如：Hardware Monitor、
Fan Control、Overclocking、OC DNA 及 IES）。Hardware Monitor 可顯
示系統的主要讀數；Fan Control 可顯示並可供您調整風扇速度及溫度；
Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA，
您可將自己的 OC 設定另存為設定檔並與朋友分享，您的朋友可將此 OC 設
定檔上傳至自己的系統中，以取得相同的OC 設定。透過 IES (Intelligent
Energy Saver)，當CPU 處於閒置狀態時，電壓調整器能降低輸出相位數量
以改善效率，並可兼顧運算效能。有關 ASRock Extreme Tuning Utility
(AXTU) 的操作程序說明，請造訪 ASRock 網站。
華擎網站：http://www.asrock.com
9、 華擎 Instant Flash 是一個內建於 Flash ROM 的 BIOS 更新工具程式。這
個方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或
®
Windows
) 即可進行 BIOS 的更新。在系統開機自檢過程中按下 <F6> 鍵或
在 BIOS 設置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程式。
啟動這一程式後 , 只需把新的 BIOS 文件保存在隨身碟、磁盤或硬碟中 ,
繁體中文
輕鬆點選滑鼠就能完成 BIOS 的更新 , 而不再需要準備額外的磁碟片或其
他複雜的更新程式。請注意: 隨身碟或硬碟必須使用 FAT32/64 文件系統。
10、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod
touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。
只需安裝 APP Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快
40%。華擎 APP Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可
以在電腦進入待命 (S1)、待命 (S3)、休眠 (S4) 或關機 (S5) 模式下持續
186
ASRock A75 Pro4/MVP Motherboard
為設備充電。只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的
充電體驗。
11、 華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而
定）。
12、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先
應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲：
在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以
在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透
過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。
13、 華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項
®
新功能。它能充分利用 Windows
操作系統 32-bit CPU 無法使用的記憶體空
間。華擎 XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加快網路瀏
覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍之多。華
擎 XFast RAM 的另一項優勢是它能減少使用 SSD 或 HDD 的頻率，從而延長它
門的使用壽命。
14、 VIRTU Universal MVP 包括 Virtu 通用技術的基本功能，可虛擬化整合式
GPU 和獨立式 GPU，使 Breed 功能達到最佳效果。此外，它還採用 Virtual
TM
Vsync
技術，提供優良的視覺效果。利用 HyperFormance 技術所帶來的優
勢，VIRTU Universal MVP 透過智慧地減少 CPU、GPU 和顯示器之間數據流
的冗餘渲染任務，提高遊戲效能。
15、 華擎 On/Off Play 技術可讓使用者享受攜帶式音訊裝置的絕妙音訊體驗，
例如連接至PC的MP3播放機或手機，甚至在PC關機時（或在ACPI S5模式）
也能享受！此主機板亦提供免費的 3.5mm 音訊線（選購），以確保使用者
身處於最便利的運算環境內。
16、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請
檢查主機板上的 CPU 風扇是否正常運轉並拔出電源線，然後再將它插回。
為了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。
17、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗
電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗
必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和
®
支援 EuP 的電源供應器。根據 Intel
的建議 , 支援 EuP 的電源供應器必須
符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供
應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。此外 , 請注意
如果您開啟華擎 On/Off Play 技術 , 您的系統將無法符合 EuP 標準。為符合
EuP 標準 , 請先關閉華擎 On/Off Play 技術。
繁體中文
187
ASRock A75 Pro4/MVP Motherboard
1.3 跳線設置
插圖所示的就是設置跳線的方法。當跳線
帽放置在針腳上時 , 這個跳線就是“短
接”。如果針腳上沒有放置跳線帽 , 這個
跳線就是“開路”。插圖顯示了一個 3 針
腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2
之間時就是“短接”。
接腳 設定
清除 CMOS
(CLRCMOS1, 3 針腳跳線 )
( 見第 2 頁第 10 項 )
默認設置
清除 CMOS
註：
CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設
定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳
線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除
CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS
清除操作。請注意，只有在移除 CMOS 電池的情況下，密碼、日期、時間、使用者
預設設定檔、1394 GUID 及 MAC 位址才會清除。
Clear CMOS開關的功能與Clear CMOS跳線相同。
繁體中文
188
ASRock A75 Pro4/MVP Motherboard
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
Serial ATA3 接口 這裡有五組 Serial ATA3
SATA3_5
(SATA3_1: 見第 2 頁第 15 項 )
(SATA3) 接口支援 SATA 數據
(SATA3_2: 見第 2 頁第 16 項 )
線作為內部儲存設置。
(SATA3_3: 見第 2 頁第 14 項 )
目前 SATA3 界面理論上
(SATA3_4: 見第 2 頁第 13 項 )
可提供高達 6.0Gb/s 的數據
(SATA3_5: 見第 2 頁第 12 項 )
傳輸速率。
SATA3_2 SATA3_4
SATA3_1 SATA3_3
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA3 硬碟或者主機板上的
( 選配 )
SATA3 接口。
USB 2.0 擴充接頭 除了位於 I/O 面板的兩個
(9 針 USB6_7)
USB 2.0 接口之外，這款
( 見第 2 頁第 28 項 )
主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
U SB_PWR
(9 針 USB8_9)
P-9
P +9
( 見第 2 頁第 27 項 )
GND
DUMMY
1
GND
P +8
(9 針 USB10_11)
P-8
U SB_PWR
( 見第 2 頁第 25 項 )
U SB_PWR
P-11
P +11
GND
DUMMY
1
GND
P +10
P-10
U SB_PWR
繁體中文

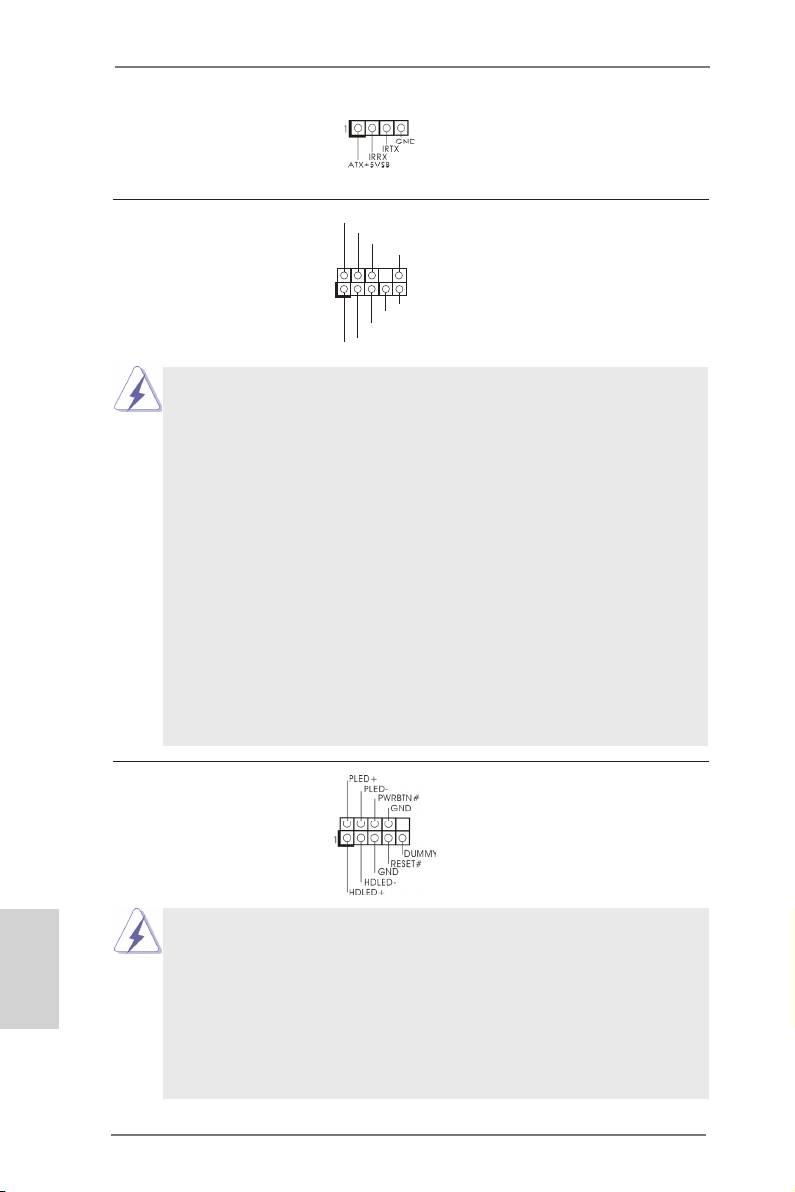

紅外線模組接頭 這個接頭支援一個選配的模
(5 針 IR1)
組 , 可用來無線傳輸和接收紅
( 見第 2 頁第 23 項 )
外線。
189
ASRock A75 Pro4/MVP Motherboard
IRTX
+5VSB
DUMMY
1
GND
IRRX
消費性紅外線模組插座 此插座可用於連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 29 項 )
前置音效接頭 可以方便連接音效設備。
GND
P RESENCE#
(9 針 HD_AUDIO1)
M IC_RET
OUT_RET
( 見第 2 頁第 33 項 )
1
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能
(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我
們提供的手冊和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到
OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到
AC’97 音效面板。
E. 開啟前置麥克風。
®
在 Windows
XP / XP 64 位元作業系統中 :
選擇”Mixer”。選擇”Recorder” 。接著點選”FrontMic”。
®
TM
TM
在 Windows
7 / 7 64 位元 / Vista
/ Vista
64 位元作業系
統中 :
在 Realtek 控制面板中點選”FrontMic”。調整”Recording
Volume”。
系統面板接頭 可接各種不同燈，電源開關及
(9 針 PANEL1)
重啟鍵等各種連線。
( 見第 2 頁第 20 項 )
繁體中文
請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀
態指示燈到這個接頭。請先注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。
RESET( 重開開關 ):
連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可
按下重開開關重新啟動電腦。
190
ASRock A75 Pro4/MVP Motherboard
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。
當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待
命模式或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬碟活動指示燈 ):
連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,
此指示燈亮起。
前面板設計因機箱不同而有差異。前面板模組一般由電源開關、
重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機
箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。
機箱喇叭接頭 請將機箱喇叭連接到這個接
(4 針 SPEAKER1)
頭。
( 見第 2 頁第 21 項 )
電源指示燈接頭 請將機箱電源指示燈連接到
(3 針 PLED1)
此接頭，以指示系統電源狀
1
PLED-
( 見第 2 頁第 24 項 )
PLED+
態。當系統正在運行時，
PLED+
LED 指示燈亮。在 S1 模式
下，LED 指示燈會不停閃
爍。在 S3/S4 或 S5 模式 ( 關
機 ) 下，LED 指示燈會熄滅。
機箱 , 電源風扇接頭 請將風扇連接線接到這個接
(4 針 CHA_FAN1)
頭，並讓黑線與接地的針腳
( 見第 2 頁第 22 項 )
相接。
(3 針 CHA_FAN2)
( 見第 2 頁第 41 項 )
(3 針 CHA_FAN3)
( 見第 2 頁第 42 項 )
(3 針 PWR_FAN1)
( 見第 2 頁第 1 項 )
CPU 風扇接頭 請將 CPU 風扇連接線接到這個
FAN_S PEED_CONTROL
CPU_FAN_SPEED
繁體中文
(4 針 CPU_FAN1)
接頭，並讓黑線與接地的針腳
+ 12V
GND
( 見第 2 頁第 5 項 )
相接。
1 2 3 4
191
ASRock A75 Pro4/MVP Motherboard
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
Pin 1-3 連接
3-Pin 風扇的安裝
(3 針 CPU_FAN2)
GND
+ 12V
( 見第 2 頁第 6 項 )
CPU_FAN_SPEED
ATX 電源接頭 請將 ATX 電源供應器連接到這
12
24
(24 針 ATXPWR1)
個接頭。
( 見第 2 頁第 9 項 )
1
13
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
12
24
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
1
13
ATX 12V 電源接口 請注意，必需將帶有 ATX 12V
4 8
(8 針 ATX12V1)
插頭的電源供應器連接到這個
( 見第 2 頁第 2 項 )
插座，這樣就可以提供充足的
1 5
電力。如果不這樣做，就會導
致供電故障。
雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的
4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請
4 8
順著 Pin 1 和 Pin 5 插上電源接頭。
4-Pin ATX 12V 電源安裝說明
1 5
繁體中文
IEEE 1394 接口 除了位於 I/O 面板的一個默
RXTPAM_0
GND
R XTPBM_0
(9 針 FRONT_1394)
認 IEEE 1394 接口之外，這
+ 12V
GND
( 見第 2 頁第 32 項 )
款主機板有一組 IEEE 1394
1
接針。這組 IEEE 1394 接針
+ 12V
R XTPBP_0
可支援一個 IEEE 1394 接口。
GND
RXTPAP_0
192
ASRock A75 Pro4/MVP Motherboard
序列埠 這個序列埠 COM1 支援一個序
(9 針 COM1)
列埠的裝置。
( 見第 2 頁第 30 項 )
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1)
音效輸出至 HDMI 顯示卡，支
( 見第 2 頁第 31 項 )
援將電腦連接至帶 HDMI 的數
位電視 / 投影機 / 液晶銀幕等
設備。請將 HDMI 顯示卡的
HDMI_SPDIF 接口連接到這個
接頭。
1.5 快速開關
本主機板有三個快速開關 : 電源開關 , 重置開關與 CMOS 數據清除開關 , 可讓用戶快
速開啟 / 關閉或重置系統 , 或者清除 CMOS 中的數據。
電源開關 電源開關是一種快速開關 , 可
(PWRBTN)
讓用戶快速開啟 / 關閉系統。
( 見第 2 頁第 18 項 )
重置開關 重置開關是一種快速開關 , 可
(RSTBTN)
讓用戶快重置系統。
( 見第 2 頁第 19 項 )
CMOS 數據清除開關 CMOS 數據清除開關是一種快
(CLRCBTN)
速開關 , 可讓用戶快速清除
( 見第 3 頁第 14 項 )
CMOS 中的數據。
繁體中文
193
ASRock A75 Pro4/MVP Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
- Installing OS on a HDD Larger Than 2TB
- Note1.
