1. Introduction

Merci pour votre achat d’une carte mère ASRock A75 Pro4/MVP, une carte mère

très able produite selon les critères de qualité rigoureux de ASRock. Elle offre des

performances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

notication. Au cas où n’importe qu’elle modication intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock A75 Pro4/MVP

(Facteur de forme ATX: 12.0 pouces x 8.8 pouces, 30.5 cm x 22.4 cm)

Guide d’installation rapide ASRock A75 Pro4/MVP

CD de soutien ASRock A75 Pro4/MVP

Quatre câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

ASRock vous rappelle...

®

Pour bénécier des meilleures performances sous Windows

7 / 7 64 bits

TM

TM

/ Vista

/ Vista

64 bits, il est recommandé de paramétrer l'option BIOS

dans Conguration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

Français

57

ASRock A75 Pro4/MVP Motherboard

17. EuP, qui signie Energy Using Product (Produit Utilisant de l’Energie), est

une disposition établie par l’Union Européenne pour dénir la consomma-

tion de courant pour le système entier. Conformément à la norme EuP, le

courant CA total du système entier doit être inférieur à 1 W en mode d’arrêt.

Pour être conforme à la norme EuP, une carte mère EuP et une alimen-

tation EuP sont requises. Selon les suggestions d’Intel’, l’alimentation

électrique EuP doit correspondre à la norme, qui est que l’efcacité élec-

trique de 5v en mode de veille doit être supérieure à 50% pour 100 mA

de consommation de courant. Pour choisir une alimentation électrique

conforme à la norme EuP, nous vous recommandons de consulter votre

fournisseur de courant pour plus de détails. De plus, veuillez noter que si

vous activez la technologie Lecture Marche/Arrêt ASRock, votre système

de rencontrera pas le standard EuP. Pour rencontrer le standard EuP,

veuillez désactiver la technologie Lecture Marche/Arrêt ASRock.

Français

64

ASRock A75 Pro4/MVP Motherboard

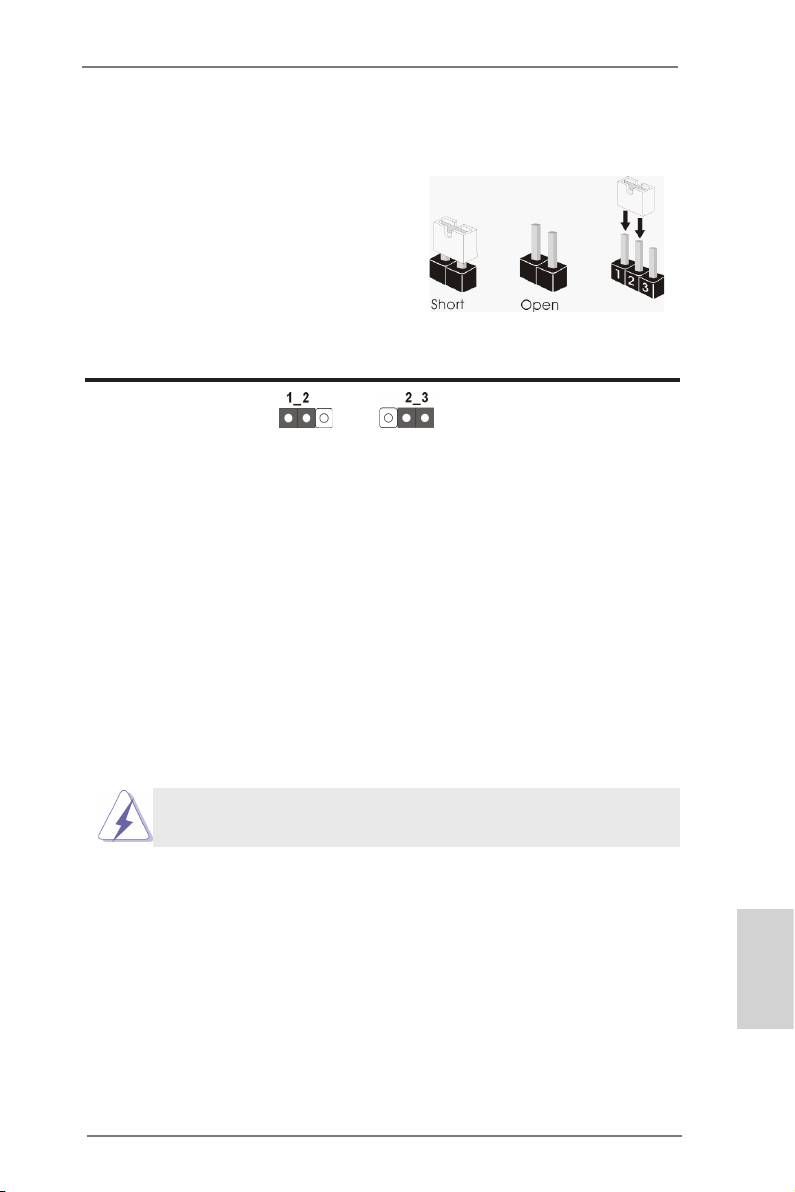

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 10)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

Français

65

ASRock A75 Pro4/MVP Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-

têtes et connecteurs causera à la carte mère des dommages irré-

versibles!

Connecteurs Série ATA3 Ces cinq connecteurs Série

SATA3_5

(SATA3_1: voir p.2 No. 15)

ATA3 (SATA3) prennent en

(SATA3_2: voir p.2 No. 16)

charge les câbles SATA pour

(SATA3_3 voir p.2 No. 14)

les périphériques de stockage

(SATA3_4 voir p.2 No. 13)

internes. L’interface SATA3

(SATA3_5 voir p.2 No. 12)

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

SATA3_2 SATA3_4

SATA3_1 SATA3_3

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA3 ou au

connecteur SATA3 sur la carte

mere.

En-tête USB 2.0 A côté des deux ports USB

(USB6_7 br.9)

2.0 par défaut sur le panneau

(voir p.2 No. 28)

E/S, il y a trois embases USB

2.0 sur cette carte mère.

Chaque embase USB 2.0 peut

prendre en charge 2 ports USB

2.0.

U SB_PWR

P-9

P +9

(USB8_9 br.9)

GND

DUMMY

(voir p.2 No. 27)

1

GND

Français

P +8

P-8

U SB_PWR

(USB10_11 br.9)

U SB_PWR

P-11

(voir p.2 No. 25)

P +11

GND

DUMMY

1

GND

P +10

P-10

U SB_PWR

66

ASRock A75 Pro4/MVP Motherboard

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de

(voir p.2 No. 23)

transfert et de réception sans

l.

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des récepteur

(voir p.2 No. 29)

Connecteur audio panneau C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2 No. 33)

qui permet le branchement et

le contrôle commodes de

périphériques audio.

Français

67

ASRock A75 Pro4/MVP Motherboard

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. L’audio à haute dénition (HDA) prend en charge la détection de che,

mais le l de panneau sur le châssis doit prendre en charge le HDA pour

fonctionner correctement. Veuillez suivre les instructions dans notre

manuel et le manuel de châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

®

Pour les systèmes d’exploitation Windows

XP / XP 64 bits :

Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis cliquez

sur “FrontMic” (Micro avant).

®

TM

TM

Pour les systèmes d’exploitation Windows

7 / 7 64 bits / Vista

/ Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9)

plusieurs fonctions du

(voir p.2 No. 20)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

Français

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4)

cet en-tête.

(voir p.2 No. 21)

68

ASRock A75 Pro4/MVP Motherboard

LED di accensione Collegare il LED di accensione

1

(3-pin PLED1)

chassi per indicare lo stato di

PLED-

PLED+

PLED+

(vedi p.2 Nr. 24)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

(spegnimento).

Connecteur pour châssis et ventilateur

Branchez les câbles du

(CHA_FAN1 br. 4)

ventilateur aux connecteurs pour

(voir p.2 No. 22)

ventilateur et faites correspondre

le l noir à la broche de terre.

(CHA_FAN2 br. 3)

(voir p.2 No. 41)

(CHA_FAN3 br. 3)

(voir p.2 No. 42)

(PWR_FAN1 br. 3)

(voir p.2 No. 1)

Connecteur du ventilateur Veuillez connecter le câble de

FAN_S PEED_CONTROL

de l’UC ventilateur d’UC sur ce

CPU_FAN_SPEED

+ 12V

(CPU_FAN1 br. 4)

connecteur et brancher le l

GND

(voir p.2 No. 5)

noir sur la broche de terre.

1 2 3 4

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

(CPU_FAN2 br. 3)

GND

Français

+ 12V

CPU_FAN_SPEED

(voir p.2 No. 6)

69

ASRock A75 Pro4/MVP Motherboard

En-tête d’alimentation ATX Veuillez connecter l’unité

12

24

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir p.2 No. 9)

tête.

1

13

Bien que cette carte mère fournisse un connecteur de

12

24

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

1

13

Connecteur ATX 12V Veuillez connecter une unité

4 8

(ATX12V1 br.8)

d’alimentation électrique ATX

1 5

(voir p.2 No. 2)

12V sur ce connecteur.

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser

l’alimentation des 4 broches ATX, branchez votre alimentation

avec la broche 1 et la broche 5.

4 8

4-Installation d’alimentation à 4 broches ATX 12V

1 5

Header de IEEE 1394 Sauf un port de default IEEE

RXTPAM_0

GND

(FRONT_1394 br. 9)

1394 sur le panel I/O, il y a un

R XTPBM_0

+ 12V

(voir p.2 No. 32)

GND

header de IEEE1394

(FRONT_1394) sur cette carte

1

+ 12V

mere. Le header de IEEE 1394

R XTPBP_0

GND

RXTPAP_0

peut supporter un port de IEEE

1394.

Français

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

utilisée pour prendre en charge

(voir p.2 No. 30)

un module de port COM.

70

ASRock A75 Pro4/MVP Motherboard

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir p.2 No. 31)

SPDIF vers la carte VGA HDMI,

et permettant au système

de se connecter au un

téléviseur numérique HDMI /un

projecteur / un périphérique

LCD. Veuillez brancher le

connecteur HDMI_SPDIF de la

carte VGA HDMI sur ce

connecteur.

Français

71

ASRock A75 Pro4/MVP Motherboard

1.5 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-

tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-

mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,

ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

L’interrupteur d’alimentation est

(PWRBTN)

un interrupteur rapide, qui permet

(voir p.2 No. 18)

à l’utilisateur d’allumer/éteindre

rapidement le système.

Interrupteur de réinitialisation

L’interrupteur de réinitialisation

(RSTBTN)

est un interrupteur rapide, qui

(voir p.2 No. 19)

permet à l’utilisateur de

réinitialiser rapidement le

système.

Interrupteur d’effacement de CMOS

L’interrupteur d’effacement de

(CLRCBTN)

CMOS est un interrupteur rapide

(voir p.3 No. 14)

qui permet à l’utilisateur d’effacer

rapidement les valeurs du CMOS.

Français

72

ASRock A75 Pro4/MVP Motherboard
