ASRock A75 Pro4__MVP: 1. Introduzione

11. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi-

viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.

12. ASRock XFast LAN offre un accesso a Internet più veloce, che compren-

de i seguenti beneci. Priorità alle applicazioni LAN: è possibile congu-

rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere

nuovi programmi. Minore latenza nei giochi: dopo avere impostato la

priorità dei giochi su un livello più alto, la latenza dei giochi può essere

minore. Congurazione del trafco: è possibile seguire video HD su

Youtube e scaricare le contemporaneamente. Analisi in tempo reale dei

dati: grazie alla nestra di stato, è possibile riconoscere con facilità quali

dati si stanno trasferendo in streaming.

13. ASRock XFast RAM è una nuova funzione inclusa in AXTU (ASRock

Extreme Tuning Utility). Utilizza completamente lo spazio che non può

®

essere utilizzato da CPU Windows

32-bit. ASRock XFast RAM accorcia

i tempi di caricamento dei siti visitati in precedenza, rendendo la naviga-

zione più veloce che mai. Inoltre accelera di 5 volte la velocità di Adobe

Photoshop. Un altro vantaggio di ASRock XFast RAM è che riduce la

frequenza d’accesso alle unità SSD o HDD per allungare la loro durata.

14. VIRTU Universal MVP include le funzioni base della tecnologia Virtu

Universal, che virtualizza GPU integrata e GPU discreta per funzionalità

TM

ottimali. È inoltre dotato di Virtual Vsync

per una qualità visiva perfetta.

Con i vantaggi supplementari della tecnologia HyperFormance, VIRTU

Universal MVP migliora le prestazioni nei giochi riducendo in modo intelli-

gente le ridondanti attività di rendering nel usso tra CPU, GPU e display.

15. La tecnologia ASRock On/Off Play consente agli utenti di godere di una

esperienza audio eccezionale tramite i dispositivi audio portatili come i

lettori MP3 o il cellulare sul proprio PC, anche quando il PC è spento (op-

pure in modalità ACPI S5)! Questa scheda madre fornisce inoltre un cavo

audio libero da 3,5 mm (opzionale) che garantisce agli utenti l’ambiente

di elaborazione più comodo.

16. Se il processore si surriscalda, il sistema si chiude automaticamente. Prima

di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre

funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per

migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta

siliconica tra il processore e il dissipatore quando si installa il sistema.

Italiano

80

ASRock A75 Pro4/MVP Motherboard

17. EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che deniva il consumo

energetico del sistema completo. In base all’EuP, l’alimentazione totale

del sistema completo deve essere inferiore a 1,00 W quando è spento.

Per soddisfare la norma EuP sono necessari un alimentatore e una

scheda elettrica predisposti EuP. In base ai suggerimenti Intel l’alimenta-

tore predisposto EuP deve soddisfare lo standard secondo cui l’ef-

cienza energetica in standby di 5 v è più alta del 50% con un consumo

di corrente di 100 mA. Per la scelta di un’alimentatore predisposto EuP

consigliamo di vericare ulteriori dettagli con il produttore. Inoltre, se

viene abilitata la tecnologia On/Off Play di ASRock, il sistema non sarà

conforme alla norma EuP. Per la conformità alla norma EuP, disabilitare

prima la tecnologia On/Off Play di ASRock.

Italiano

81

ASRock A75 Pro4/MVP Motherboard

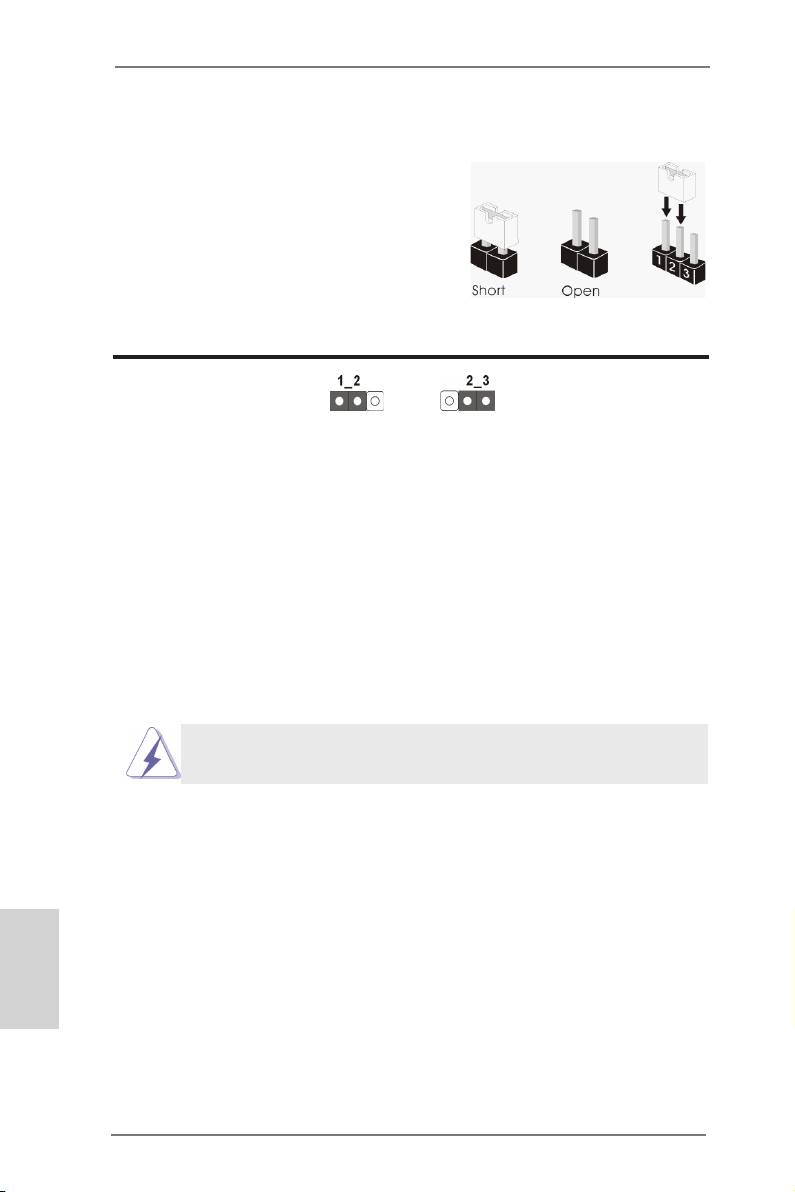

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 Nr. 10)

Impostazione

Azzeramen-

predenita

to CMOS

Nota:

CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i

parametri del sistema sulla congurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del

jumper Clear CMOS.

Italiano

82

ASRock A75 Pro4/MVP Motherboard

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA3 Questi cinque connettori Serial

SATA3_5

(SATA3_1: vedi p.2 Nr. 15)

ATA3 (SATA3) supportano cavi

(SATA3_2: vedi p.2 Nr. 16)

dati SATA per dispositivi di

(SATA3_3: vedi p.2 Nr. 14)

immagazzinamento interni.

(SATA3_4: vedi p.2 Nr. 13)

ATA3 (SATA3) supportano cavi

(SATA3_5: vedi p.2 Nr. 12)

SATA per dispositivi di memoria

interni. L’interfaccia SATA3

attuale permette velocità di

SATA3_2 SATA3_4

SATA3_1 SATA3_3

trasferimento dati no a

6.0 Gb/s.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA3

o al connettore di SATA3 su

questa cartolina base.

Collettore USB 2.0 Oltre alle due porte USB 2.0

(9-pin USB6_7)

predenite nel pannello I/O, la

(vedi p.2 Nr. 28)

scheda madre dispone di

tre intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

(9-pin USB8_9)

U SB_PWR

P-9

(vedi p.2 Nr. 27)

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

(9-pin USB10_11)

U SB_PWR

P-11

Italiano

(vedi p.2 Nr. 25)

P +11

GND

DUMMY

1

GND

P +10

P-10

U SB_PWR

83

ASRock A75 Pro4/MVP Motherboard

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional

(vedi p.2 Nr. 23)

per la trasmissione e la

ricezione senza li.

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2 Nr. 29)

ricevitore remoto.

Connettore audio sul È un’interfaccia per il cavo del

GND

P RESENCE#

pannello frontale pannello audio. Che consente

M IC_RET

OUT_RET

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2 Nr. 33)

dei dispositivi audio.

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

84

ASRock A75 Pro4/MVP Motherboard

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Denition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

®

Sistema operativo Windows

XP / XP 64-bit:

Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

clic su “FrontMic” (Microfono frontale).

®

TM

TM

Sistema operativo Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

registrazione).

Italiano

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2 Nr. 20)

pannello frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin denita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può congurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta

corrispondere in modo appropriato.

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1)

questo collettore.

(vedi p.2 Nr. 21)

LED di accensione Collegare il LED di accensione

1

(3-pin PLED1)

chassi per indicare lo stato di

PLED-

PLED+

PLED+

(vedi p.2 Nr. 24)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

Italiano

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

(spegnimento).

85

ASRock A75 Pro4/MVP Motherboard

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

(vedi p.2 Nr. 22)

facendo combaciare il cavo

nero col pin di terra.

(3-pin CHA_FAN2)

(vedi p.2 Nr. 41)

(3-pin CHA_FAN3)

(vedi p.2 Nr. 42)

(3-pin PWR_FAN1)

(vedi p.2 Nr. 1)

Connettore ventolina CPU Collegare il cavo della ventolina

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

CPU a questo connettore e far

+ 12V

GND

(vedi p.2 Nr. 5)

combaciare il lo nero al pin

terra.

1 2 3 4

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

(3-pin CPU_FAN2)

GND

+ 12V

CPU_FAN_SPEED

(vedi p.2 Nr. 6)

Connettore alimentazione ATX Collegare la sorgente

12

24

(24-pin ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2 Nr. 9)

connettore.

Italiano

1

13

86

ASRock A75 Pro4/MVP Motherboard

Con questa scheda madre, c’è in dotazione un

12

24

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Installazione dell’alimentatore ATX a 20 pin

1

13

Connettore ATX 12 V Collegare un alimentatore ATX

4 8

(8-pin ATX12V1)

12 V a questo connettore.

(vedi p.2 Nr. 2)

1 5

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa elettrica

4 8

al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

1 5

Intestazione IEEE 1394 Accanto alla porta di default

RXTPAM_0

GND

(9-pin FRONT_1394)

IEEE 1394 sul pannello I/O, e‘

R XTPBM_0

+ 12V

(vedi p.2 Nr. 32)

presente un‘intestazione IEEE

GND

1394 (FRONT_1394) sulla

1

+ 12V

scheda madre. Questa

R XTPBP_0

GND

intestazione IEEE 1394 puo‘

RXTPAP_0

supportare una porta IEEE

1394.

Collettore porta COM Questo collettore porta COM è

(9-pin COM1)

utilizzato per supportare il

(vedi p.2 Nr. 30)

modulo porta COM.

Header HDMI_SPDIF Header HDMI_SPDIF, con

(2-pin HDMI_SPDIF1)

uscita audio SPDIF su scheda

(vedi p.2 Nr. 31)

HDMI VGA, consente al

Italiano

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda

VGA HDMI a questo header.

87

ASRock A75 Pro4/MVP Motherboard

1.5 Interruttori rapidi

Questa scheda madre ha tre interruttori rapidi: Interruttore di alimentazione, interrut-

tore di reset e interruttore pulizia CMOS, che consentono agli utenti di accendere /

spegnere rapidamente o cancellare i valori CMOS.

Interruttore

L’interruttore di alimentazione è

(PWRBTN)

un interruttore rapido che

(vedi p.2 Nr. 18)

consente agli utenti di

accendere/spegnere

rapidamente il sistema.

Interruttore di reset

L’interruttore di reset è un

(RSTBTN)

interruttore rapido che consente

(vedi p.2 Nr. 19)

agli utenti di resettare

rapidamente il sistema.

Interruttore pulizia CMOS

L’interruttore di pulizia CMOS è

(CLRCBTN)

un interruttore rapido che

(vedi p.3 Nr. 14)

consente agli utenti di cancellare

velocemente i valori CMOS.

Italiano

88

ASRock A75 Pro4/MVP Motherboard
