ASRock A75 Pro4__MVP: 1. Introducción

rápida muchos dispositivos de Apple simultáneamente e incluso podrá

continuar la carga cuando su PC entre en modo de espera (S1), suspen-

dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez

instalado el controlador de APP Charger, podrá disfrutar fácilmente de

una fantástica carga sin precedentes. Sitio web de ASRock: http://www.

asrock.com/Feature/AppCharger/index.asp

11. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades

del dispositivo.

12. ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de

aplicaciones LAN: Puede congurar la prioridad de las aplicaciones de

forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:

Después de aumentar la prioridad de los juegos en línea, se puede re-

ducir la latencia en los mismos. Gestionar el tráco: Puede ver vídeo en

alta denición de Youtube y descargar archivos simultáneamente. Análi-

sis de sus datos en tiempo real: Con la ventana de estado, puede

reconocer fácilmente qué transmisiones en secuencias se están trans-

riendo actualmente.

13. ASRock XFast RAM es una nueva función incluida en ASRock Extreme

Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que

no se puede utilizar con procesadores de 32 bits en sistemas operativos

®

Windows

. ASRock XFast RAM acorta el tiempo de carga de los sitios

Web visitados con anterioridad, lo que permite navegar por Internet

mucho más rápido que nunca. Además, también aumenta la velocidad

de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es

que reduce la frecuencia de acceso a las unidades de estado sólido (SSD)

o las unidades de disco duro (HDD), lo que prolonga el período de vida

útil de las mismas.

14. VIRTU Universal MVP incluye las funciones básicas de la tecnología

Virtu Universal, que virtualiza la GPU integrada y la GPU discreta para

obtener las mejores de las funcionalidades. También incluye Virtual

TM

Vsync

, que proporciona una calidad visual sin concesiones. Con las

ventajas añadidas de la tecnología HyperFormance, VIRTU Universal

MVP mejora el rendimiento de los juegos reduciendo inteligentemente

las tareas de representación redundantes en el flujo entre la CPU, la

GPU y la pantalla.

15. La tecnología de activación y desactivación de la reproducción de AS-

Español

Rock permite a los usuarios disfrutar de una excelente experiencia de

audio de los dispositivos de audio portátiles, como por ejemplo reproduc-

tores MP3 o teléfonos móviles, en su PC, ¡incluso cuando su PC está

apagado (o en el modo ACPI S5)! Esta placa base también proporciona

un cable de audio de 3,5 mm (opcional) que garantiza a los usuarios el

entorno de cálculo más práctico.

96

ASRock A75 Pro4/MVP Motherboard

16. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe

si el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conec-

tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal

grease entre el procesador y el disipador de calor cuando usted instala

el sistema de PC.

17. EuP, siglas de Energy Using Product (Producto que Utiliza Energía),

es una disposición regulada por la Unión Europea para establecer el

consumo total de energía de un sistema. Según la disposición EuP, la

alimentación de CA total para el sistema completo ha de ser inferior a

1,00W en modo apagado. Para cumplir con el estándar EuP, se requi-

eren una placa base y una fuente de alimentación que cumplan con la

directiva EuP. Según las directrices de Intel, una fuente de alimentación

que cumpla con la directiva EuP debe satisfacer el estándar, es decir,

la eciencia de energía de 5v en modo de espera debería ser mayor

del 50% con un consumo de corriente de 100mA. Para seleccionar una

fuente de alimentación que cumpla la directiva EuP, le recomendamos

que consulte con el fabricante de la fuente de alimentación para obtener

más detalles. Además, tenga en cuenta que si habilita la función Tec-

nología de activación y desactivación de la reproducción de ASRocK,

el sistema no cumplirá el estándar EuP. Para cumplir el estándar EuP,

deshabilite primero la función Tecnología de activación y desactivación

de la reproducción de ASRocK.

Español

97

ASRock A75 Pro4/MVP Motherboard

1.3 Setup de Jumpers

La ilustración muestra como los jumpers

son congurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver p.2, No. 10)

Valor predetermi-

Restablecimiento de

nado

la CMOS

Nota:

CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la conguración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente

para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

El conmutador Borrar CMOS tiene la misma función que el puente

Borrar CMOS.

Español

98

ASRock A75 Pro4/MVP Motherboard

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conexiones de serie ATA3 Estas cinco conexiones de

SATA3_5

(SATA3_1: vea p.2, N. 15)

serie ATA3 (SATA3) admiten

(SATA3_2: vea p.2, N. 16)

cables SATA para dispositivos

(SATA3_3: vea p.2, N. 14)

de almacenamiento internos. La

(SATA3_4: vea p.2, N. 13)

interfaz SATA3 actual permite

(SATA3_5: vea p.2, N. 12)

una velocidad de transferencia

de 6.0 Gb/s.

SATA3_2 SATA3_4

SATA3_1 SATA3_3

Cable de datos de Cualquier extremo del cable de

serie ATA (SATA) los datos de SATA puede ser

(Opcional)

conectado con el disco duro

de SATA3 o el conectador de

SATA3 en esta placa base.

Cabezal USB 2.0 Además de dos puertos

(9-pin USB6_7)

USB 2.0 predeterminados en el

(vea p.2, N. 28)

panel de E/S, hay tres bases

de conexiones USB 2.0 en

esta placa base. Cada una de

estas bases de conexiones

U SB_PWR

admite dos puertos USB 2.0.

P-9

P +9

(9-pin USB8_9)

GND

DUMMY

(vea p.2, N. 27)

1

GND

P +8

P-8

U SB_PWR

U SB_PWR

P-11

(9-pin USB10_11)

P +11

GND

(vea p.2, N. 25)

DUMMY

1

Español

GND

P +10

P-10

U SB_PWR

99

ASRock A75 Pro4/MVP Motherboard

Cabezal de Módulo Infrarrojos Este cabezal soporta un

(5-pin IR1)

módulo infrarrojos de

(vea p.2, N. 23)

transmisión y recepción

wireless opcional.

Base de conexiones del módulo de Esta base de conexiones se

infrarrojos para el consumidor puede utilizar para conectar

(4-pin CIR1)

receptor remoto.

(vea p.2, N. 29)

Conector de audio de Este es una interface para

panel frontal cable de audio de panel frontal

(9-pin HD_AUDIO1)

que permite conexión y control

(vea p.2, N. 33)

conveniente de apparatos de

Audio.

1. El Audio de Alta Denición soporta la detección de conector, pero

el cable de panel en el chasis debe soportar HDA para operar

correctamente. Por favor, siga las instrucciones en nuestro manual y

en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Activación del micrófono frontal.

®

En sistemas operativos Windows

XP / XP 64-bit:

Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

A continuación, haga clic en “FrontMic” (Micrófono frontal).

®

TM

TM

En sistemas operativos Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control

Realtek. Ajuste la posición del control deslizante “Recording Volume”

Español

(Volumen de grabación).

100

ASRock A75 Pro4/MVP Motherboard

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea p.2, N. 20)

sistema.

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede congurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S3/S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1)

su cabezal.

Español

(vea p.2, N. 21)

101

ASRock A75 Pro4/MVP Motherboard

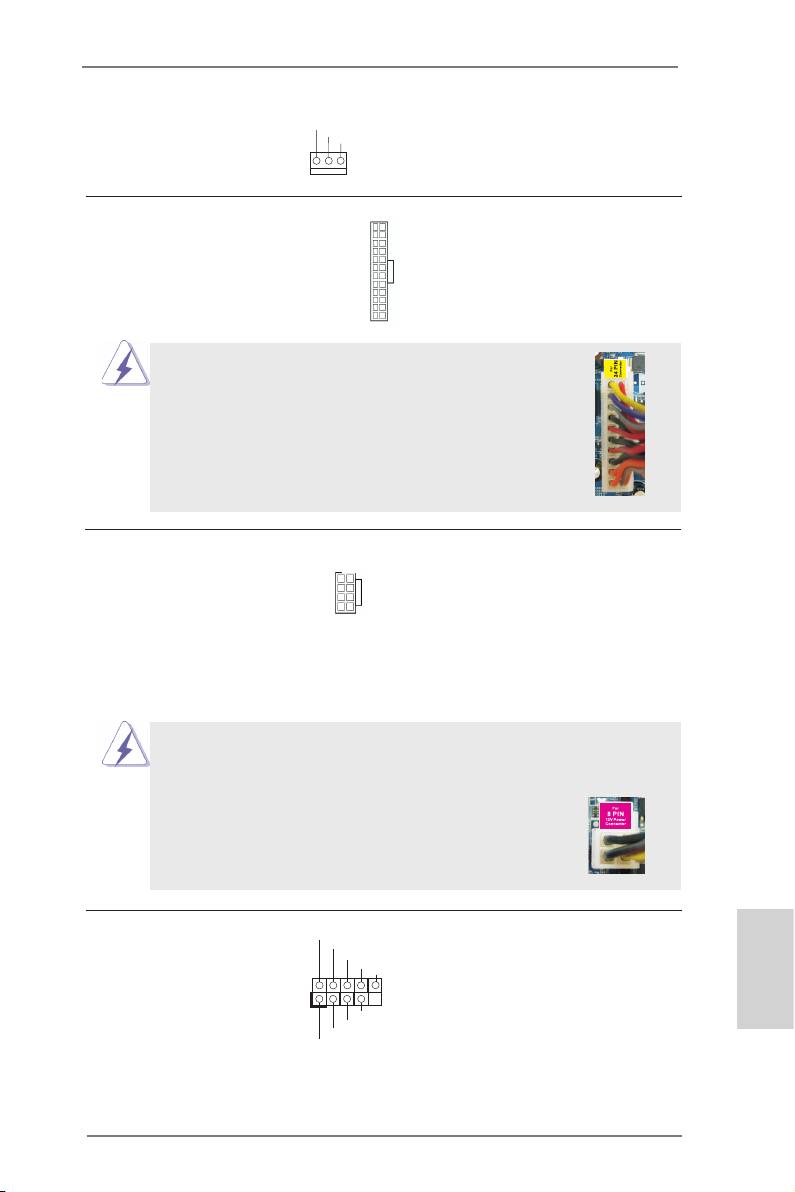

Cabecera de indicador LED de encendido Conecte el indicador LED de

(3-pin PLED1)

encendido del chasis a esta

1

(vea p.2, N. 24)

cabecera para conocer el

PLED-

PLED+

PLED+

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1. El indicador

LED se apagará en los estados

S3/S4 o S5 (apagado).

Conectores de ventilador de chasis

Por favor, conecte los cables

y alimentación

del ventilador a los conectores

(4-pin CHA_FAN1)

de ventilador, haciendo coincidir

(vea p.2, N. 22)

el cable negro con la patilla de

masa.

(3-pin CHA_FAN2)

(vea p.2, N. 41)

(3-pin CHA_FAN3)

(vea p.2, N. 42)

(3-pin PWR_FAN1)

(vea p.2, N. 1)

Conector del ventilador Conecte el cable del ventilador

FAN_S PEED_CONTROL

de la CPU de la CPU a este conector y

CPU_FAN_SPEED

+ 12V

(4-pin CPU_FAN1)

haga coincidir el cable negro

GND

(vea p.2, N. 5)

con el conector de tierra.

1 2 3 4

Aunque esta placa base proporciona compatibilidad para un ventilador

(silencioso) de procesador de 4 contactos, el ventilador de procesador

de 3 contactos seguirá funcionando correctamente incluso sin la función

Español

de control de velocidad del ventilador. Si pretende enchufar el ventilador

de procesador de 3 contactos en el conector del ventilador de

procesador de esta placa base, conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

102

ASRock A75 Pro4/MVP Motherboard

(3-pin CPU_FAN2)

GND

+ 12V

CPU_FAN_SPEED

(vea p.2, N. 6)

Cabezal de alimentación ATX Conecte la fuente de

12

24

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea p.2, N. 9)

1

13

A pesar de que esta placa base incluye in conector

12

24

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

1

13

Instalación de una Fuente de Alimentación ATX de 20 Pins

Conector de ATX 12V power Tenga en cuenta que es

(8-pin ATX12V1)

necesario conectar este

4 8

(vea p.2, N. 2)

conector a una toma de

1 5

corriente con el enchufe ATX

12V, de modo que proporcione

suciente electricidad. De lo

contrario no se podrá encender.

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,

puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin

ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5.

4 8

Instalación de Fuente de Energía de 4-Pin ATX 12V

1 5

Jefe de IEEE 1394 Además de un puerto de IEEE

RXTPAM_0

GND

(9-pin FRONT_1394)

1394 del defecto en el panel de

R XTPBM_0

+ 12V

GND

(ver p.2, N. 32)

I/O, hay un jefe de IEEE 1394

Español

1

(FRONT_1394) en esta placa

+ 12V

R XTPBP_0

base. Este jefe de IEEE 1394

GND

RXTPAP_0

puede apoyar un puerto de

IEEE 1394.

103

ASRock A75 Pro4/MVP Motherboard

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1)

se utiliza para admitir un

(vea p.2, N. 30)

módulo de puerto COM.

Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece

(HDMI_SPDIF1 de 2 pin)

una salida SPDIF la tarjeta

(vea p.2, N. 31)

VGA HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

cabecera.

Español

104

ASRock A75 Pro4/MVP Motherboard

1.5 Conmutadores rápidos

Esta placa base dispone de tres conmutadores rápidos: conmutador de encen-

dido, conmutador de reinicio y conmutador de borrado de memoria CMOS. Dichos

conmutadores permiten al usuario encender / apagar o reiniciar el sistema, o bien

borrar el contenido de la memoria CMOS.

Conmutador de encendido

El conmutador de reinicio es un

(PWRBTN)

conmutador rápido que permite

(vea p.2, N. 18)

al usuario reiniciar rápidamente

el sistema.

Conmutador de reinicio

El conmutador de borrado de

(RSTBTN)

memoria CMOS es un

(vea p.2, N. 19)

conmutador rápido que permite

al usuario borrar rápidamente el

contenido de la memoria CMOS.

Conmutador de borrado de memoria CMOS

El conmutador de encendido es

(CLRCBTN)

un conmutador rápido que

(vea p.3, N. 14)

permite al usuario encender /

apagar rápidamente el sistema.

Español

105

ASRock A75 Pro4/MVP Motherboard
