3.
Verwendbare Kameras und verfügbare Funktionen
Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen
Einschränkungen. Informationen hierzu finden Sie im
Benutzerhandbuch zu Ihrer Kamera.
Abblendung
Ansetzen
*1
Belichtungssteuerung
Automatische
Schwenken/
Kamera
auf
an eine
Blendeneinstellung
Dezentrieren
2
Tastendruck
Kamera
P*
SAM
D4, D3-Serie
De
Df, D800-Serie,
D700, D610, D600,
*3
D300-Serie, D90,
*4
*5
*6
D7100, D7000, D5300,
D5200, D5100, D5000,
D3200, D3100, D3000
D2-Serie, D1-Serie,
D200, D100, D80,
D70-Serie, D60,
D50, D40-Serie, F6,
*8
*5
*6
—
———
*7
F5, F4-Serie
, F100,
*9
F80-Serie, F75-Serie,
F65-Serie,
Pronea 600i
F90X, F90-Serie,
F70-Serie, F60-Serie,
F55-Serie, F50-Serie,
F-401x, F-401s, F-401,
— — — — ————
F-801s, F-801, F-601
M,
F3AF, F-601, F-501,
Pronea S,
Nikon MF Kameras
: Möglich
—
: Nicht möglich
*1
Bei verschobenem und/oder verschwenktem Objektiv ist die
Belichtung nicht korrekt.
*2 P schließt die Automatik (AUTO) und Motivprogramme mit ein.
*3 Werden Objektiv oder Kamera abgeschaltet (mittels der
Abschaltfunktion für die Automessung) während die
Objektivblende abgeblendet wird, öffnen sich die
Blendenlamellen in die Maximalstellung. Dies ist kein Defekt.
*4
Das Abblenden der Objektivblende aktiviert AE-L (AE-Verriegelung).
*5 Gehen Sie vorsichtig mit dem Objektiv um, wenn Sie die
Kamera oder das Objektiv handhaben. Andernfalls besteht die
Gefahr, dass das Kameragehäuse zerkratzt wird.
*6 Siehe »Ansetzen des Objektivs« (S. 43)
41
*7
Blendenlamellen öffnen und schließen automatisch nach jedem
Drücken des Auslösers, und die Belichtung ist bei kontinuierlichem
Aufnehmen falsch.
*8
Werden Objektiv oder Kamera abgeschaltet (mittels der Abschaltfunktion
für die Automessung) während die Objektivblende abgeblendet wird,
bleibt diese in der Abblendeinstellung stehen. Wird die Kamera erneut
eingeschaltet oder der Auslöser leicht gedrückt, öffnen sich die
Blendenlamellen einmal und schließen sich dann. Dies ist kein Defekt.
De
*9
Wird die Kamera mittels der Abschaltfunktion der Automessung
abgeschaltet während die Objektivblende abgeblendet wird, drücken
Sie leicht auf den Auslöser, um den ausgewählten Blendenwert vor
der Aufnahme in der LCD-Anzeige der Kamera oder dem Sucher
anzuzeigen. Erfolgt dies nicht, kann es bei vollständiger Betätigung
des Auslösers zu einer falschen Belichtung kommen.
Abblendtaste (Abblendung auf Tastendruck)
• Die Objektivblende kann mit der Abblendtaste von voller Öffnung
auf eine gewünschte Öffnung abgeblendet werden. Durch erneutes
Drücken der Taste wird die Blende vollständig geöffnet. Unabhängig
davon, ob die Blende abgeblendet ist oder nicht, überprüfen Sie
den Sucher der Kamera bzw. die Blende vorne am Objektiv.
• Selbst bei voller Öffnung wird die vorgewählte Arbeitsblende an
der Kamera angezeigt.
• Bei der Kamera D4, D3-Serie, Df, D800-Serie, D700, D610,
D600, D300-Serie, D90, D7100, D7000, D5300, D5200, D5100,
D5000, D3200, D3100 oder D3000 wird die Blende durch
Drücken des Auslösers automatisch auf eine ausgewählte
Öffnung abgeblendet, auch wenn die Blende vor der Aufnahme
maximal geöffnet ist (maximale Öffnung). Werden Objektiv oder
Kamera abgeschaltet (mittels der Abschaltfunktion für die
Automessung), nachdem die Objektivblende durch Drücken der
Abblendtaste abgeblendet wurde, wird der Abblendvorgang
abgebrochen und die Blendenlamellen öffnen sich vollständig.
Achtung
• Wird das Objektiv an einer anderen Kamera als der D4 oder
D3-Serie angesetzt, dezentrieren, schwenken bzw. drehen Sie
das Objektiv vorsichtig. Ansonsten kann das Objektiv die Kamera
zerkratzen.
• Dieses Objektiv wird manuell fokussiert. Die Autofokusfunktion
ist auch dann nicht verfügbar, wenn der Fokusmodus auf »AF«
eingestellt ist.
42
• Bei Verwendung der Funktion zum Dezentrieren bzw.
Schwenken kann eine leichte Vignettierung oder leichte
Farbveränderung auftreten. (Unter Vignettierung versteht man
die Abdunkelung der Bildecken.)
• Bei Verwendung des Objektivs an einer digitalen Nikon-
Spiegelreflexkamera mit DX-Format, wie der D300-Serie oder der
D7000, beträgt der Bildwinkel 61° und der Brennweitenbereich
entspricht 36 mm bei einer Kleinbildformatkamera.
De
• Halten Sie die CPU-Kontakte sauber und schützen Sie sie vor
Beschädigung.
• Bei einer Beschädigung des Gummirings der Objektivfassung
sollten Sie das Objektiv beim nächsten Nikon-Vertragshändler
bzw. bei einer Nikon-Reparaturwerkstatt zur Reparatur abgeben.
• Bei niedrigen Temperaturen sollten neue oder vollständig
aufgeladene Batterien verwendet werden.
4. Ansetzen des Objektivs
a
Stellen Sie die Dezentrier- und Schwenkbewegungen mit den
betreffenden Knöpfen auf Null. (Abb. 2).
Hinweis:
Setzen Sie das Objektiv bei Verwendung der Dezentrier-,
Schwenk- und Drehfunktion sowie ohne vorherige
Verriegelung der Knöpfe nicht an der Kamera an bzw.
entfernen Sie es nicht. Andernfalls besteht die Gefahr, dass
Ihre Finger zwischen Objektiv und Kameragehäuse
eingeklemmt werden oder dass das Objektiv das
Kameragehäuse zerkratzt.
Abb
. 2
b
Stellen Sie die Knöpfe zum Dezentrieren und Schwenken ein. (Abb. 3)
Hinweis:
Zu starkes Drehen der Knöpfe kann zu Beschädigungen führen.
Abb
. 3
43

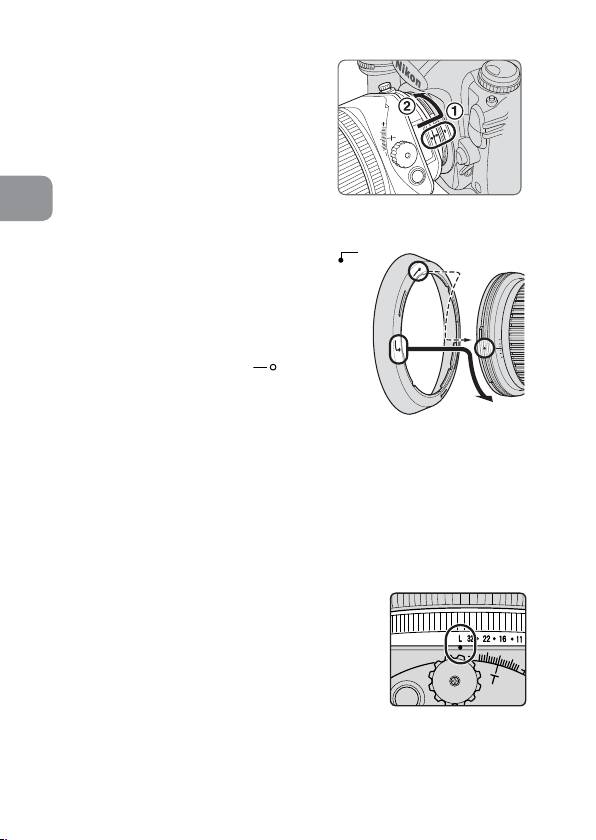

c
Schalten Sie die Kamera aus, richten Sie
die betreffenden Indizes an Objektiv
und Kamera aufeinander aus, und
drehen Sie das Objektiv gegen den
Uhrzeigersinn, bis es einrastet. (Abb. 4)
• Wird das Objektiv an der Kamera
angesetzt, während diese
eingeschaltet ist, kann es zu
De
Fehlfunktionen kommen.
Abb
. 4
5.
Verwenden der Bayonett-Gegenlichtblende HB-41
Richten Sie die Montagemarkierungen ( )
an Gegenlichtblende (eine der beiden
Markierung) und Objektiv aneinander aus,
und drehen Sie die Gegenlichtblende im
Uhrzeigersinn, bis sie hörbar einrastet.
•
Stellen Sie sicher, dass die Montagemarkierung
mit der Kontrollmarkierung ( ) am Objektiv
fluchtet.
•
Wenn die Gegenlichtblende falsch angebracht
ist, kann es zu Vignettierung kommen.
Abb
. 5
•
Halten Sie die Gegenlichtblende zum
Anbringen oder Abnehmen an ihrer Basis fest, nicht am vorderen Rand.
•
Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an
das Objektiv angesetzt werden.
6. Belichtungsmessung
Bei Verwendung der Kamera Nikon D4, D3-Serie, Df,
D800-Serie, D700, D610, D600, D300-Serie, D90,
D7100, D7000, D5300, D5200, D5100, D5000, D3200,
D3100 oder D3000
a
Stellen Sie die Dezentrier- und
Schwenkbewegungen durch Drehen der
betreffenden Knöpfe auf Null. (Abb. 2)
b
Stellen Sie den Belichtungsmodus der
Kamera ein.
c
Im Belichtungsmodus »A« oder »M« stellen Sie
Abb
. 6
die Blende mit dem Blendenring am Einstellrad
der Kamera ein. Bei Verwendung des Einstellrads stellen Sie die Blende
auf die minimale Öffnung ein (L) (Abb. 6).
Stellen Sie die Blende im
Modus »P« oder »S« am Einstellrad der Kamera ein.
44
Bei Verwendung anderer Nikon-Kameras
a
Stellen Sie die Dezentrier- und Schwenkbewegungen durch
Drehen der betreffenden Knöpfe auf Null. (Abb. 2)
b
Stellen Sie den Belichtungsmodus der Kamera auf »M« ein.
c
Drücken Sie die Abblendtaste, um die Blende zu öffnen, stellen
Sie den Blendenring auf »3,5« (maximale Öffnung), und legen Sie
die für eine korrekte Belichtung erforderliche Verschlusszeit fest.
d
Stellen Sie die gewünschte Blende durch Drehen des
De
Blendenrings ein, und legen Sie die Verschlusszeit entsprechend
der geänderten Einstellungen fest.
• Durch Einstellen des Blendenrings auf die minimale Öffnung (L)
wird die Blende bei f/32 fixiert (minimale Öffnung).
• Die Arbeitsblende muss am Blendenring des Objektivs
eingestellt werden, selbst wenn die Blendeneinstellung an der
verwendeten Kamera über das Einstellrad erfolgt. Eine Kamera
mit der Option »Blendeneinstellung mit dem Blendenring des
Objektivs« im Rahmen einer Individualfunktion braucht nicht
auf diese eingestellt zu werden.
Belichtungsbestimmung (mit einem Handbelichtungsmesser)
a
Stellen Sie die Dezentrier- und Schwenkbewegungen durch
Drehen der betreffenden Knöpfe auf Null. (Abb. 2)
b
Stellen Sie den Belichtungsmodus der Kamera auf »M« ein.
c
Stellen Sie die gewünschte Arbeitsblende am Blendenring ein,
und lesen Sie die in der LCD der Kamera angezeigte Blende ab.
Übertragen Sie die abgelesene Blende auf den
Handbelichtungsmesser zur Ermittlung der erforderlichen
Belichtung, und stellen Sie die Verschlusszeit ein.
•
Bei einer anderen Kamera als der D4, D3-Serie, Df, D800-Serie, D700,
D610, D600, D300-Serie, D90, D7100, D7000, D5300, D5200, D5100,
D5000, D3200, D3100 oder D3000 stellen Sie die Blende am Blendenring
ein, auch wenn diese am Einstellrad eingestellt werden muss. Eine
Kamera mit der Option »Blendeneinstellung mit dem Blendenring des
Objektivs« im Rahmen einer Individualfunktion braucht nicht auf diese
eingestellt zu werden.
7. Funktion zum Dezentrieren bzw. Schwenken
Achtung
•
Für korrektes Fotografieren empfiehlt sich die Verwendung eines Stativs.
•
Werden die Knöpfe zu stark gedreht, kann es zu einer Beschädigung kommen.
•
Bei Verwendung der Funktion zum Dezentrieren bzw. Schwenken
kann eine leichte Vignettierung auftreten. (Unter Vignettierung
versteht man die Abdunkelung der Bildecken.) Um dies zu
45
vermeiden, schließen Sie die Blende (Auswahl einer größeren
f-Nummer), oder korrigieren Sie die Belichtung vor der Aufnahme.
•
Die Ermittlung der richtigen Belichtung bei Dezentrierung bzw.
Verschwenkung des Objektivs erfordert ein gewisses Maß an
Erfahrung. Wir empfehlen, dass Sie sich durch einige Probeaufnahmen
ein Gefühl für die erforderliche Korrektur verschaffen.
•

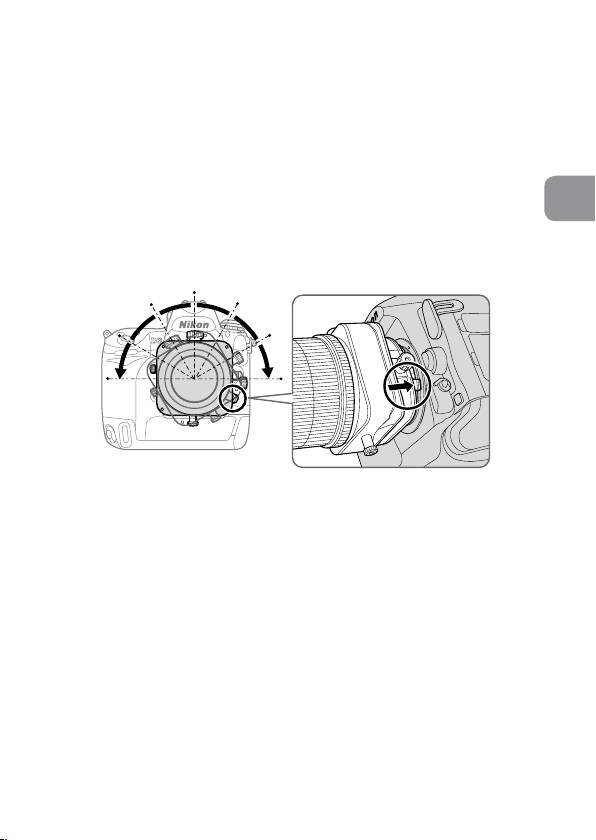

Wird das Objektiv an einer anderen Kamera als der D4 oder D3-Serie
angesetzt, dezentrieren bzw. schwenken Sie das Objektiv vorsichtig.
De
Andernfalls besteht die Gefahr, dass Ihre Finger zwischen Objektiv und
Kameragehäuse eingeklemmt werden oder dass das Objektiv das
Kameragehäuse zerkratzt.

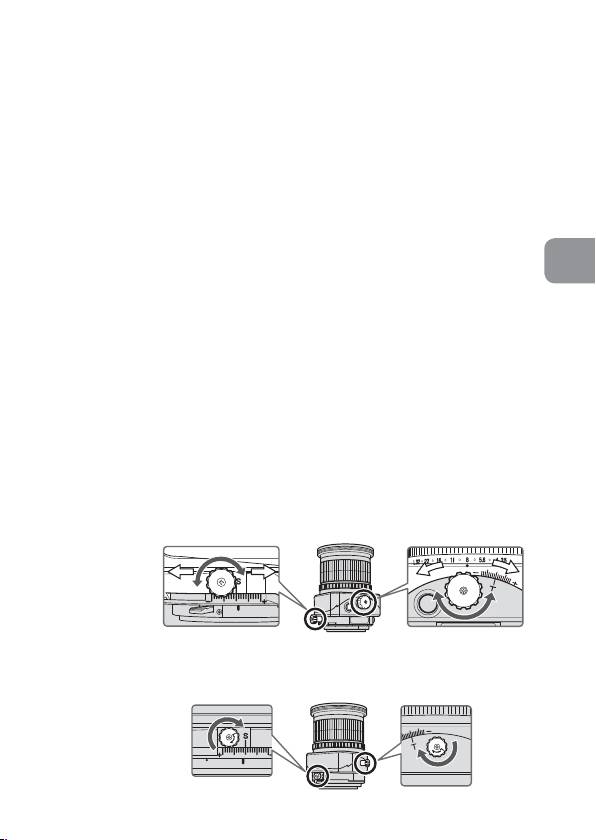

Funktion zum Dezentrieren
Abb. 7
Bei Drehung des Dezentrierknopfes wird das Objektiv horizontal (bzw., bei
Drehung des Objektivs, vertikal) parallel zur Kamera verschoben (±11,5 mm).
Damit ist eine Ausschnittsänderung ohne Bewegung der Kamera möglich.
Zudem lassen sich sowohl perspektivische Verzerrungen neutralisieren als
auch eventuelle Hindernisse vor dem Hauptobjekt umgehen (S. 207).
•
Nach dem Dezentrieren ziehen Sie die Klemmschraube für die
Dezentrierbewegung an, um die Dezentrierposition des Objektivs zu fixieren.
Hinweis:
Beim Dezentrieren des Objektivs achten Sie darauf, dass Sie sich
Ihre Finger nicht zwischen Objektiv und Kamera einklemmen.
Funktion zum Schwenken
Abb. 8
46
Durch Drehen des Schwenkungsknopfes wird das Objektiv nach oben und unten
(bzw. bei Drehung des Objektivs nach rechts oder links) geschwenkt, und zwar
um ±8,5° zur Kamera. Hierdurch wird die Scharfabbildung von Objektebenen
möglich, die sich nicht parallel zur Filmebene befinden oder von kleinen
Bereichen des Objekts, die parallel zur Bildebene liegen (S. 207).
•
Nach dem Schwenken ziehen Sie die Klemmschraube für die
Schwenkbewegung an, um die Schwenkposition des Objektivs zu fixieren.
• Beachten Sie, dass die Verschwenkung auch zu einer
De
Veränderung des Sucherbildes führt.
•
Nach der Verschwenkung des Objektivs haben die Schärfentiefenskala
und die Entfernungsskala auf dem Objektivtubus keine Gültigkeit mehr.
Drehen
Abb. 9
Das Objektiv kann um maximal 90° nach rechts oder links gedreht
werden. Diese Drehung gestattet den Einsatz der Dezentrier- und
Schwenkbewegungen sowohl horizontal als auch vertikal.
• Stellen Sie vor der Drehung des Objektivs sämtliche Werte der
Verstellbewegungen auf Null.
Hinweis:
Sollte die Drehung mit dezentriertem bzw. geschwenktem
Objektiv vorgenommen werden, ist darauf zu achten, dass die
Finger nicht zwischen Objektiv und Kamera eingeklemmt werden
und dass das Objektiv nicht die Kamera zerkratzt. Die gleiche
Gefahr besteht auch, wenn die Knöpfe nicht verriegelt werden.
• Betätigen Sie den Drehhebel, und drehen Sie das Objektiv, wobei
Sie die eckigen Teile des Objektivs festhalten.
• Das Objektiv verfügt in beiden Richtungen über Rastungen in
Schritten von 30°. Bei 30° und 60° kann das Objektiv ohne
Drücken des Drehhebels gedreht werden.
47
8. Scharfeinstellung
De
Abb. 10
a
Stellen Sie die Blende auf die maximale Öffnung ein, indem Sie die Abblendtaste
drücken, und fokussieren Sie durch Drehung des Entfernungsrings.
b
Drücken Sie die Abblendtaste vor dem Fotografieren erneut, um die Öffnung
abzublenden.
•
Wenn Sie die Kamera Nikon D4, D3-Serie, Df, D800-Serie, D700, D610, D600,
D300-Serie, D90, D7100, D7000, D5300, D5200, D5100, D5000, D3200, D3100
oder D3000 verwenden, können Sie eine Aufnahme machen, ohne die Abblendtaste
zu betätigen. (Durch Betätigen des Auslösers kann die Blende automatisch auf eine
gewünschte Öffnung eingestellt werden, ohne die Abblendtaste zu drücken.)
Andernfalls können Sie auch die Abblendtaste verwenden.
•
Bei dezentriertem und/oder verschwenktem Objektiv kann der elektronische
Entfernungsmesser der Kamera nicht zur Bestätigung der richtigen
Fokussierung herangezogen werden. Überprüfen Sie die Fokussierung des
Bildes im Sucher der Kamera.
•
Werden Schwenkung oder Dezentrierung nach dem Scharfeinstellen im Winkel
verändert, wird das Objekt unscharf.
Infrarotkompensierung
Bringen Sie für Aufnahmen auf Infrarotfilm einen Rotfilter (R60)
an der Linse an und korrigieren Sie die Fokussierung manuell.
Fokussieren Sie das Aufnahmeobjekt zunächst manuell. Drehen
Sie den Entfernungsstellring zur Nacheinstellung des gewünschten
Werts auf der Entfernungsskala (in Abb. 11 „0,5 m“) auf (in
Abb. 11 „8“ auf der Tiefenschärfeskala) um die Fokussierung zu
kompensieren. Bringen Sie für die Infrarotfotografie einen Rotfilter
(R60) an.
48
9. Schärfentiefe
•
Die ungefähre Schärfentiefe kann über
Schärfentiefeskala
die Schärfentiefeskala ermittelt werden.
Entfernungsindex
• Bei Verwendung der Abblendtaste des
Objektivs oder der Taste für die
Schärfentiefe-Vorschau der Kamera
(Kamera D4, D3-Serie, Df, D800-Serie,
D700, D610, D600, D300-Serie, D90,
De
D7100 oder D7000), kann die
Schärfentiefe im Sucher verfolgt werden.
•
Weitere Informationen finden Sie auf S. 234.
Hinweis:
Nach der Verschwenkung des
Objektivs haben weder die
Schärfentiefenskala noch die
Abb. 11
Entfernungsskala noch Gültigkeit.
(Beide Skalen gelten nur bei Dezentrierung des Objektivs.)
10.
Blitzaufnahmen mit Kameras mit eingebautem Blitz
Zur Vermeidung von Vignettierung verwenden Sie keine
Gegenlichtblende, und machen Sie Aufnahmen unter Einhaltung
der unten angegebenen Entfernungen.
Hinweis: Folgende Grenzwerte beziehen sich nur auf das
Fotografieren ohne Verschwenkung oder Dezentrierung
des Objektivs. Bei Verwendung des in die Kamera
integrierten Blitzes sind Vignettierungen beim
Schwenken bzw. Dezentrieren stärker ausgeprägt als bei
Aufnahmen ohne Schwenken bzw. Dezentrieren. Bei
Aufnahmen mit Schwenkung bzw. Dezentrierung
empfiehlt es sich, den in die Kamera integrierten Blitz
nicht zu verwenden.
Kamera Aufnahmedistanz
D800-Serie, D700, D610, D600 1,5 m oder länger
D300-Serie, D200, D100 1 m oder länger
D90, D80, D70-Serie, D50 2 m oder länger
D5200, D5100, D5000, D3200, D3100,
3 m oder länger
D3000, D60, D40-Serie
Andere Kameras Vignettierungen treten
bei allen Distanzen auf
49
11. Empfohlene Einstellscheiben
Es sind verschiedene austauschbare Einstellscheiben für Nikon-
Spiegelreflexkameras für jede erdenkliche Aufnahmesituation erhältlich.
Für die Verwendung mit diesem Objektiv empfehlen wir die folgenden:
Screen
EC-B
G1
ABCE
F
G2 G3 J K L M P U
EC-E
G4
Camera
F6
De
F5+DP-30
(+1.0)
F5+DA-30
(+1.0) (+0.5) (+0.5) (+1.0)
F4+DP-20
(+1.0) (+1.0) (+1.0) (+1.0) (+1.0)
F4+DA-20
(+1.0) (+1.0) (+0.5) (+1.0) (+1.0) (+1.0)
: Hervorragende Scharfeinstellung
◎
{: Akzeptable Scharfeinstellung
Das Sucherbild vignettiert leicht bzw. es treten Moiré-Muster im
Sucherbild auf. Die Aufnahme bleibt hiervon aber unberührt.
− : Nicht möglich.
( ):
Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur (nur
mittenbetonte Belichtungsmessung). Bei F6-Kameras korrigieren Sie
durch Wahl von »Andere« in der Individualfunktion »b6:
Einstellscheibe« und Einstellen des LW-Werts im Bereich
zwischen –2,0 und +2,0 in 0,5-LWSchritten. Bei Gebrauch von
anderen Scheiben als B oder E, ist »Andere« auch dann
auszuwählen, wenn der erforderliche Korrekturwert »0« beträgt
(keine Korrektur nötig). Zur Einstellung des Korrekturwerts am
F5-Kameragehäuse dient die Individualfunktion Nr. 18. Mit den
Geräten der F4-Serie durch den Belichtung-
Kompensationsanzeiger für Visiermattscheiben kompensieren.
Näheres hierzu finden Sie im Benutzerhandbuch des
Kameragehäuses.
Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M
sowohl für Makrofotografie bis zum Abbildungsmaßstab 1:1 oder
höher als auch für Mikrofotografie eingesetzt werden kann,
unterscheidet sich ihr Anwendungsbereich von den anderen
Einstellscheiben.
50
Hinweis:
• Bei F5-Kameras können die Einstellscheiben EC-B, EC-E, B, E, J,
A, L nur mit Matrixmessung verwendet werden.
• Bei Verwendung der Scheiben B und E in anderen als den oben
genannten Kameras gelten die Spalten für die Scheiben B und E.
12. Pflege des Objektivs
•
Bei Nichtbenutzung sollten die Verstellbewegungen des Objektivs
De
stets auf Null zurückgestellt. Das Objektiv besitzt viele bewegliche
Teile, in die leicht Staub, Schmutz und Wasser eindringen können.
•
Reinigen Sie Glasflächen mit einem Blasepinsel. Staub und
hartnäckige Verunreinigungen sollten mit einem sauberen, weichen
Baumwolltuch oder Optik-Reinigungspapier entfernt werden, das
mit etwas Ethanol (Alkohol) oder Optik-Reinigungsflüssigkeit
befeuchtet wurde. Wischen Sie in kreisförmigen Bewegungen von
der Mitte nach außen, ohne Wischspuren zurückzulassen.
• Verwenden Sie niemals Verdünner oder Benzin zur Reinigung, da
dieses zu Beschädigungen führen, Gesundheitsschäden
verursachen oder ein Feuer auslösen könnte.
• Ein Klarglasfilter (NC) kann als Frontlinsenschutz verwendet
werden. Die Gegenlichtblende wirkt als zusätzlicher Schutz.
• Bei Aufbewahrung des Objektivs in seinem Köcher sollten beide
Objektivdeckel aufgesetzt sein.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen,
trockenen Ort aufbewahrt werden. Halten Sie das Objektiv von
direkter Sonneneinstrahlung und Chemikalien wie Kampfer oder
Naphthalin (Mottenmittel) fern.
• Das Objektiv ist nicht wasserdicht und kann beschädigt werden,
wenn es Nässe ausgesetzt wird.
•
Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Eine
Lagerung an übermäßig heißen Orten kann zur Beschädigung führen.
13. Im Lieferumfang enthaltenes Zubehör
•
Aufsteckbarer 77-mm-Objektivfrontdeckel LC-77
•
Objektivrückdeckel
•
Bajonett-Gegenlichtblende HB-41
•
Objektivbeutel CL-1120
14. Optionales Zubehör
• 77-mm-Schraubfilter
51
15. Technische Daten
Objektivtyp: NIKKOR mit D-Charakteristik eingebauter
CPU und Nikon-Bajonett
Brennweite: 24 mm
Maximale
f/3,5
Blendenöffnung:
De
Optischer Aufbau: 13 Elemente in 10 Linsengruppen
(3 Linsenelemente aus ED-Glas, 3
asphärische Linsen und einige Linsen mit
Nanokristallvergütung)
Bildwinkel: 84° mit Nikon-Film-Spiegelreflexkameras
im 35-mm-Format (135) und Digital-
Spiegelreflexkameras im Nikon-FX-Format
61° mit Nikon-Film-Spiegelreflexkameras
im DX-Format;
71° mit IX240-Systemkameras
Größter
1/2,7
Abbildungsmaßstab:
Entfernungsdaten: Übermittlung an die Kamera
Scharfeinstellung: Manuell über separaten Fokussierring
Entfernungsskala: Unterteilt in Meter und Fuß, und zwar von
0,21 m bis unendlich (∞)
Naheinstellgrenze: 0,21 m von der Sensorebene gemessen
Anzahl der
9 (abgerundet)
Blendenlamellen:
Blendenart: Elektrisch automatisch / Abblendung auf
Tastendruck
Blendenskala: f/3,5—f/32
Verstellbewegungen:
Dezentrierung und Verschwenkung im
rechten Winkel zueinander
Maximale Dezentrierung: ±11,5 mm
Maximale Verschwenkung: ±8,5°
52
Objektivdrehung: 90° rechts und links (Raststellungen in
Abständen von 30°)
Belichtungsmessung:
Offenblendenmessung
Befestitungsgröße: 77 mm (P = 0,75 mm)
Abmessungen: ca. 82,5 mm x 108 mm (Durchmesser x
Länge bis Flansch)
Gewicht: ca. 730 g
De
Irrtümer und Änderungen vorbehalten.
16. Kundendienst
• Dezentrierung und Verschwenkung können auf parallele
Bewegung umgestellt werden.
• Die Klemmschraube kann auch gegen eine größere und der
Dezentrierknopf gegen einen kleineren ersetzt werden, allerdings
kann sich dies auf das Ansetzen des Objektivs an der Kamera
oder den Objektivbetrieb auswirken.
• Für weitere Fragen wenden Sie sich bitte an einen autorisierten
Nikon-Händler.
53
Remarques concernant une utilisation en toute sécurité
ATTENTION
Ne pas démonter
Le fait de toucher aux pièces internes de l’appareil ou de l’objectif pourrait
entraîner des blessures. Les réparations doivent être effectuées par des
techniciens qualifiés. Si l’appareil ou l’objectif est cassé suite à une chute ou
un autre accident, apportez le produit dans un centre de service agréé Nikon
pour le faire vérifier après avoir débranché le produit et retiré les piles.
En cas de dysfonctionnement, éteignez l’appareil
immédiatement
Fr
Si vous remarquez de la fumée ou une odeur inhabituelle se dégageant de
l’appareil photo ou de l’objectif, retirez immédiatement les piles, en prenant
soin de ne pas vous brûler. Continuer d’utiliser son matériel peut entraîner
des blessures. Après avoir retiré ou débranché la source d’alimentation,
confiez le produit à un centre de service agréé Nikon pour le faire vérifier.
N’utilisez pas l’appareil photo ou l’objectif en
présence de gaz inflammable
L’utilisation de matériel électronique en présence de gaz inflammable
risquerait de provoquer une explosion ou un incendie.
Ne regardez pas le soleil dans l’objectif ou le viseur
Regarder le soleil ou toute autre source lumineuse violente dans l’objectif ou
le viseur peut provoquer de graves lésions oculaires irréversibles.
Tenir hors de portée des enfants
Faites extrêmement attention à ce que les enfants ne mettent pas à la
bouche les piles ou d’autres petites pièces.
Observez les précautions suivantes lorsque vous
manipulez l’appareil et l’objectif
• Maintenez l’appareil photo et l’objectif au sec. Le nonrespect de cette
précaution peut provoquer un incendie ou une électrocution.
•
Ne manipulez pas et ne touchez pas l’appareil photo ou l’objectif avec les mains
humides. Le non-respect de cette précaution peut provoquer une électrocution.
•
Lors d’une prise de vue à contre-jour, ne dirigez pas l’objectif vers le soleil et
évitez que les rayons du soleil pénètrent dans l’objectif ; l’appareil photo
pourrait chauffer à l’excès, ce qui risquerait de provoquer un incendie.
•
Lorsque vous n’utilisez pas l’objectif pendant une période prolongée, fixez les
bouchons avant et arrière, et rangez l’objectif à l’abri de la lumière directe du
soleil. Le non-respect de cette précaution peut provoquer un incendie, car
l’objectif peut concentrer la lumière du soleil sur un objet inflammable.
• Lors d’un décentrement et/ou une inclinaison, manipulez l’objectif avec
soin, sous peine de vous coincer les doigts entre l’objectif et le boîtier ou
de rayer le boîtier avec l’objectif.
54
Nous vous remercions d’avoir porté votre choix sur cet objectif
Nikon PC-E NIKKOR 24mm f/3.5D ED.
1. Nomenclature
1
Parasoleil
9
Bague d’ouverture
(
Molette de
2
Repère de fixation du
0
Échelle des ouvertures
décentrement
parasoleil
!
Repère des ouvertures
)
Échelle de décentrement
3
Repère de réglage du
@
Molette d’inclinaison
q
Levier rotatif
parasoleil
#
Échelle d’inclinaison
w
Molette de libération
4
Repère de montage
du verrouillage de
$
Index rotatif
du parasoleil
décentrement
%
Repère de montage
5
Repère des distances
e
Molette de libération
^
Joint en caoutchouc
Fr
6
Échelle des
du verrouillage
de l’objectif
profondeurs de champ
d’inclinaison
&
Contacts électroniques
7
Échelle des distances
*
Bouton de fermeture
8
Bague de mise au point
du diaphragme
55
2. Caractéristiques principales
C’est un objectif à rétrofoyer et correction de perspective (PC) qui
vous permet d’accentuer ou de corriger la perspective proche ou
éloignée, ou de contrôler la profondeur de champ. Il vous permet
également de corriger la distorsion provoquée par l’angle de
l’appareil. De plus, vous pouvez utiliser le mécanisme d’inclinaison-
décentrement de cet objectif pour la mise au point du plan sujet
complet quand il n’est pas parallèle au plan film.
• Cet objectif intègre une fonction de réglage automatique de
l’ouverture. Lorsque l’objectif est monté sur un appareil Nikon
D4, série D3, Df, série D800, D700, D610, D600, série D300,
D90, D7100, D7000, D5300, D5200, D5100, D5000, D3200,
Fr
D3100 ou D3000, l’utilisateur peut utiliser tous les modes
d’exposition pour prendre des photos sans avoir à recourir au
bouton de fermeture du diaphragme.
• Un contrôle d’exposition plus précis est possible quand cet
objectif est monté sur un appareil Nikon à mesure matricielle 3D,
car l’information de distance au sujet est transférée de l’objectif
au boîtier (sans inclinaison et/ou décentrement) (avec une
ouverture maximale lorsqu’il est monté sur les appareils).
• L’utilisation de trois éléments asphériques et de trois éléments ED
(dispersion extra basse) assure des images nettes virtuellement
exemptes de frangeage couleur. De plus, l’emploi d’un diaphragme
à 9 lames produisant une ouverture quasi circulaire estompe
agréablement les images floues à l’avant ou à l’arrière du sujet.
• Le traitement nano cristal sur certaines lentilles permet d’assurer
une image nette dans diverses conditions de prise de vue, des
extérieurs ensoleillés aux scènes en intérieur sous les spots.
• Au total, deux flashes asservis sans câble SB-R200 peuvent être
montés à l’avant de l’objectif*.
* Lors de la fixation du matériel SB-R200, serrez la molette de
libération du verrouillage de décentrement. Dans le cas
contraire, l’objectif pourrait tomber sous le poids du matériel
SB-R200. Il n’est pas recommandé d’incliner et/ou de décentrer
l’objectif lorsque le matériel SB-R200 est fixé.
Remarque relative aux molettes de décentrement
et de déverrouillage d’inclinaison
L’objectif ne se verrouille pas complètement quand vous tournez
les molettes de décentrement et de déverrouillage d’inclinaison.
Ceci est normal. Si vous tournez trop fort les molettes de
décentrement et de déverrouillage d’inclinaison pour verrouiller
l’objectif ou que vous décentrez/inclinez de force l’objectif alors
qu’il est verrouillé, vous risquez de l’endommager.
56
3. Appareils utilisables et fonctions disponibles
Certaines fonctions disponibles peuvent être soumises à des
restrictions ou des limitations. Pour plus de détails, consultez le
manuel d’utilisation de I’appareil.
Mode
Réglage de
Commande de
Montage
l’ouverture
présélection
Inclinaison/
d’exposition *1
Appareils
sur un
par
d’ouverture à
décentrement
appareil
*2
l’appareil
touche unique
P
SAM
D4, Série D3
Df, Série D800, D700,
D610, D600, Série D300,
*3
D90, D7100, D7000,
*4
*5
*6
Fr
D5300, D5200, D5100,
D5000, D3200, D3100,
D3000
Série D2, Série D1,
D200, D100, D80,
Série D70, D60, D50,
*8
*5
*6
Série D40, F6, F5,
—
———
*9
*7
Série F4
, F100,
Série F80, Série F75,
Série F65, Pronea 600i
F90X, Série F90,
Série F70, Série F60,
Série F55, Série F50,
F-401x, F-401s, F-401,
— — — — ————
F-801s, F-801, F-601
M,
F3AF, F-601, F-501,
Pronea S,
appareils MF Nikon
: Possible
—
: Impossible
*1
L’exposition sera incorrecte si l’objectif est décentré et/ou incliné.
*2 P inclut AUTO (programme à usage général) et le système à
programme variable.
*3 Lorsque la puissance de l’objectif ou l’appareil est désactivé (y
compris à l’aide de la fonction de désactivation automatique du
posemètre) pendant la réduction de l’ouverture de l’objectif, les
lames du diaphragme s’ouvrent complètement. Il ne s’agit pas
d’un dysfonctionnement.
*4 La réduction de l’ouverture de l’objectif déclenche l’activation de la
commande AE-L (AE verrouillage).
57
*5 Manipulez l’objectif avec soin pendant l’inclinaison et/ou le
décentrement. Le corps de l’appareil risque d’être égratigné par
l’objectif si ce conseil n’est pas respecté.
*6 Reportez-vous à la section « Montage de l’objectif » (P. 59)
*7 Les lames du diaphragme s’ouvrent et se referment après chaque
pression du
déclencheur et l’exposition sera incorrecte pour une prise de
vue continue.
*8
Lorsque la puissance de l’objectif ou l’appareil est désactivé (y compris
à l’aide de la fonction de désactivation automatique du posemètre)
pendant la réduction de l’ouverture du diaphragme, l’objectif
demeure sur ce réglage. Lorsque l’appareil est remis sous tension ou
Fr
que le bouton de l’obturateur est légèrement pressé, les lames du
diaphragme s’ouvrent une fois avant de se refermer. Il ne s’agit pas
d’un dysfonctionnement.
*9
Lorsque l’appareil est éteint à l’aide de la fonction de désactivation
automatique du posemètre pendant la réduction de l’ouverture du
diaphragme, appuyez légèrement sur le déclencheur pour afficher la
valeur d’ouverture sélectionnée sur le moniteur de l’appareil ou le
viseur avant une prise de vue. Sinon, l’exposition est incorrecte
lorsque vous appuyez complètement sur le déclencheur.
Bouton de fermeture du diaphragme (commande
de présélection d’ouverture à touche unique)
•
La taille du diaphragme peut être réduite de l’ouverture maximum à la
position désirée en appuyant sur le bouton de fermeture du diaphragme.
Le fait d’appuyer de nouveau sur le bouton déclenche l’ouverture
complète du diaphragme. Que l’ouverture soit ou non réduite, vérifiez le
viseur de l’appareil ou le diaphragme depuis la lentille frontale.
• Même lorsque l’objectif est complètement ouvert après annulation de la
fermeture du diaphragme, la valeur de présélection d’ouverture s’affiche
sur le boîtier.
• Dans le cas de l’appareil D4, série D3, Df, série D800, D700, D610,
D600, série D300, D90, D7100, D7000, D5300, D5200, D5100, D5000,
D3200, D3100 ou D3000, la taille du diaphragme est automatiquement
réduite à un degré d’ouverture donné en appuyant sur le déclencheur,
même lorsqu’il est complètement ouvert (ouverture maximale) avant la
prise de vue. Lorsque la puissance de l’objectif ou l’appareil est désactivé
(y compris à l’aide de la fonction de désactivation automatique du
posemètre) après la réduction de l’ouverture du diaphragme en
appuyant sur le bouton correspondant, la fermeture du diaphragme est
annulée et les lames s’ouvrent complètement.
58
Important
• Lorsque l’objectif est fixé à un appareil autre que le modèle D4
ou série D3, décentrez, inclinez et/ou tournez-le soigneusement.
Sinon, l’objectif risque de rayer le boîtier.
• Cet objectif est muni d’un système de mise au point manuelle et
l’autofocus ne peut pas être utilisé, même si le mode de mise au
point de l’appareil est réglé sur AF.
• L’utilisation de la fonction d’inclinaison/décentrement peut
provoquer un vignetage ou une légère modification de la
couleur. (le vignetage est le phénomène décrit comme
l’obscurcissement des angles autour de l’image).
•
Lorsqu’il est monté sur les reflex numériques Nikon au format DX
comme la série D300 et D7000, le champ angulaire de l’objectif
Fr
devient 61° et la focale équivalente en 35 mm est d’environ 36 mm.
• Veillez à ne pas salir ni endommager les contacts électroniques.
• Si le joint en caoutchouc de l’objectif est endommagé, rendez-
vous chez votre revendeur ou dans le centre de réparations agréé
Nikon le plus proche pour réaliser les réparations nécessaires.
• Lorsque la température est basse, il est conseillé de placer des
accumulateurs neufs ou complètement chargés dans l’appareil.
4. Montage de l’objectif
a
Réglez le décentrement et l’inclinaison à 0 en tournant les
molettes de décentrement et d’inclinaison (fig. 2).
Remarque:
évitez de monter/démonter l’objectif sur/de l’appareil
pendant l’utilisation des fonctions d’inclinaison, de
décentrement et/ou de rotation, et sans verrouiller chaque
molette. Sinon, vous risquez de vous coincer les doigts entre
l’objectif et le boîtier, ou de rayer le boîtier avec l’objectif.
Fig. 2
b
Réglez les molettes d’inclinaison et de décentrement (fig. 3).
Remarque:
un serrage excessif risque également d’endommager les molettes.
Fig. 3
59
c
Eteignez l’appareil, alignez les
index de montage sur l’objectif et
sur l’appareil, puis tournez
l’objectif dans le sens anti-horaire
jusqu’à ce qu’il se verrouille en
place (fig. 4).
• Le montage de l’objectif sur un
appareil sous tension peut
engendrer des dysfonctionnements.
Fig. 4
5. Utilisation d’un parasoleil à baïonnette HB-41
Alignez le repère de fixation ( ) situé sur
Fr
le parasoleil (l’un des deux repères) avec le
repère de montage situé sur l’objectif, puis
tournez le parasoleil dans le sens horaire
jusqu'au déclic d’arrêt pour le bloquer.
• Vérifiez que le repère de montage est
bien aligné avec le repère de réglage du
parasoleil ( ).
• Si le parasoleil n’est pas correctement
fixé, un effet de vignetage peut se
Fig. 5
produire.
• Il vous sera plus facile de fixer ou de retirer le parasoleil si vous le
tenez par la base (aux environs du repère de fixation) et non par
le bord extérieur.
• Avant de ranger l’objectif, fixez le parasoleil à l’envers.
6. Détermination de l’ouverture
Pour l’appareil Nikon D4, série D3, Df, série D800, D700,
D610, D600, série D300, D90, D7100, D7000, D5300,
D5200, D5100, D5000, D3200, D3100 ou D3000
a
Réglez le décentrement et l’inclinaison à 0
en tournant les molettes de décentrement
et d’inclinaison (fig. 2).
b
Réglez le mode d’exposition de l’appareil.
c
Avec le mode d’exposition A ou M, réglez
l’ouverture avec la bague d’ouverture ou la
molette de commande de l’appareil. Si vous
Fig. 6
utilisez la molette de commande, réglez l’ouverture
en position minimale de verrouillage (L) (fig. 6).
En mode P ou S, réglez l’ouverture à l’aide
de la molette de commande de l’appareil.
60
