Thrustmaster F430 FFB: Para PC
Para PC : Thrustmaster F430 FFB
1/12
Para PC
Manual do Utilizador

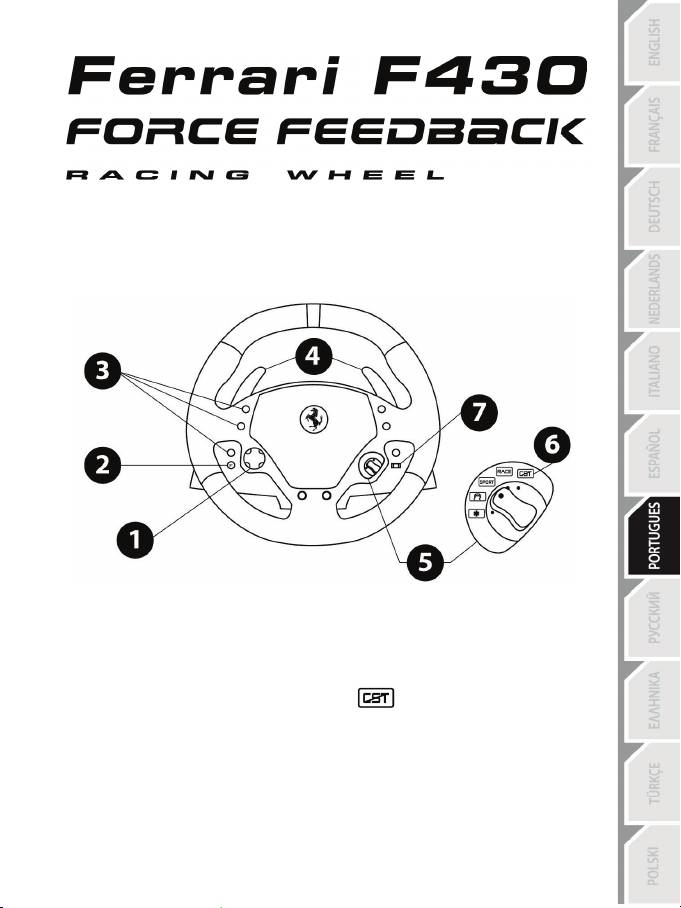

CARACTERÍSTICAS TÉCNICAS
1 D-pad multidireção
2 Botão Force (F)
3 10 botões de ações digitais
4 2 alavancas de velocidades sequenciais (Para
cima e Para baixo)
5 Controlador Manettino com:
- 1 seletor giratório de 5 posições
- 1 botão de pressão
6
Indicador
7 Controlo de deslize de seleção do modo:
- Manettino manual (MM)
ou
- Manettino automático (AM)
2/12

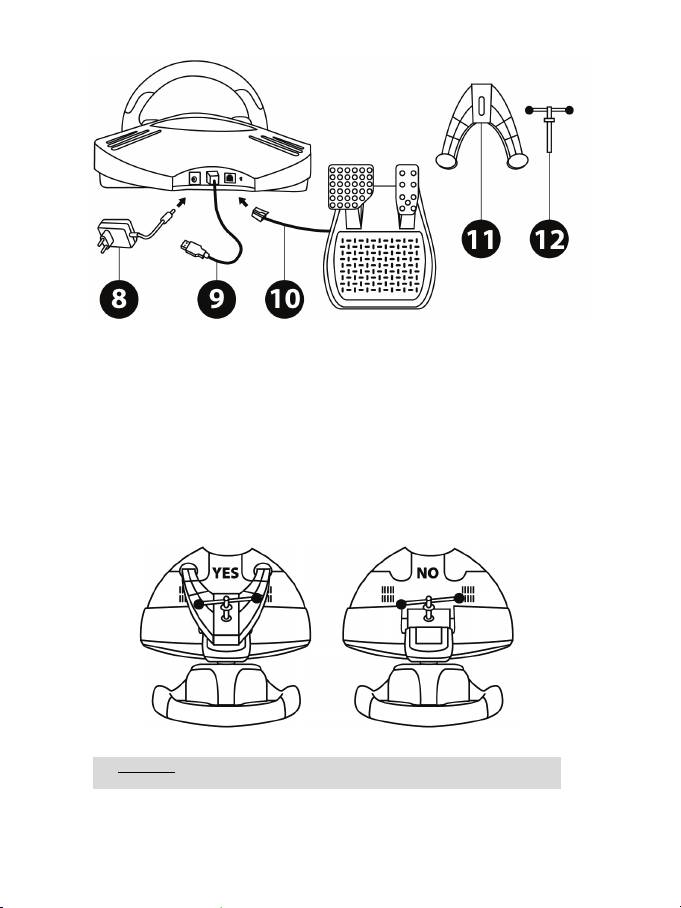

8 Transformador de corrente
9 Cabo e conetor USB
10 Cabo e conetor do conjunto de pedais
11 Sistema de fixação
12 Parafuso de aperto de metal
MONTAR O VOLANTE
Colocar o volante no cimo de uma mesa ou secretária
1. Coloque o volante em cima de uma mesa ou de qualquer outra superfície horizontal, plana e estável.
2. Insira o parafuso de aperto (12) no sistema de fixação (11) e em seguida aperte o parafuso de aperto
(rode-o no sentido anti-horário) de forma que entre no furo roscado grande situado por baixo do
volante, até o dispositivo ficar perfeitamente estável.
ATENÇÃO: Nunca aperte apenas o parafuso, sem o sistema de fixação!
(Caso contrário, corre o risco de danificar o volante!)
3/12
Fixar o volante a um cockpit
1. Coloque o volante na prateleira do cockpit.
2. Coloque dois parafusos M6 (não incluídos com o volante) através da prateleira do cockpit e insira-os
nos dois furos roscados pequenos situados por baixo do volante.
Ligar o conjunto de pedais e o transformador de corrente ao volante
1. Ligue o conjunto de pedais ao volante com o conetor relevante (10) situado na parte posterior do
volante.
2. Ligue o transformador de corrente (8) com o conetor relevante situado na parte posterior do volante.
3. Ligue o transformador de corrente a uma tomada elétrica padrão.
FIXAÇÃO / REMOÇÃO
DIREÇÃO
Para apertar:
Aperte no sentido anti-horário
Para soltar:
Desaperte no sentido horário
