Thrustmaster F430 FFB: Do komputerów PC
Do komputerów PC : Thrustmaster F430 FFB
1/12
Do komputerów PC
Podręcznik użytkownika

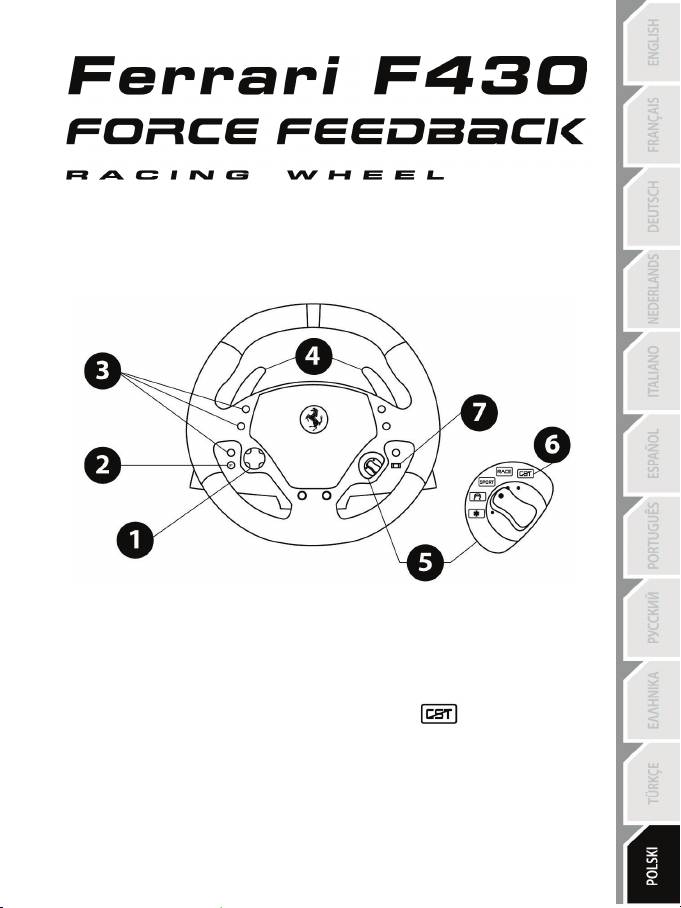

ELEMENTY
1 Wielokierunkowy d-pad (krzyżak)
2 Przycisk Force (F)
3 10 cyfrowych przycisków czynności
4 2 dźwignie sekwencyjnej zmiany biegów (w
górę i w dół)
5 Kontroler Manettino z następującymi
elementami:
— 5-pozycyjny przełącznik obrotowy
— przycisk
6 Sygnalizator
7 Suwak wyboru trybu:
— kontroler Manettino ręczny (MM)
lub
— kontroler Manettino automatyczny (AM)
2/12

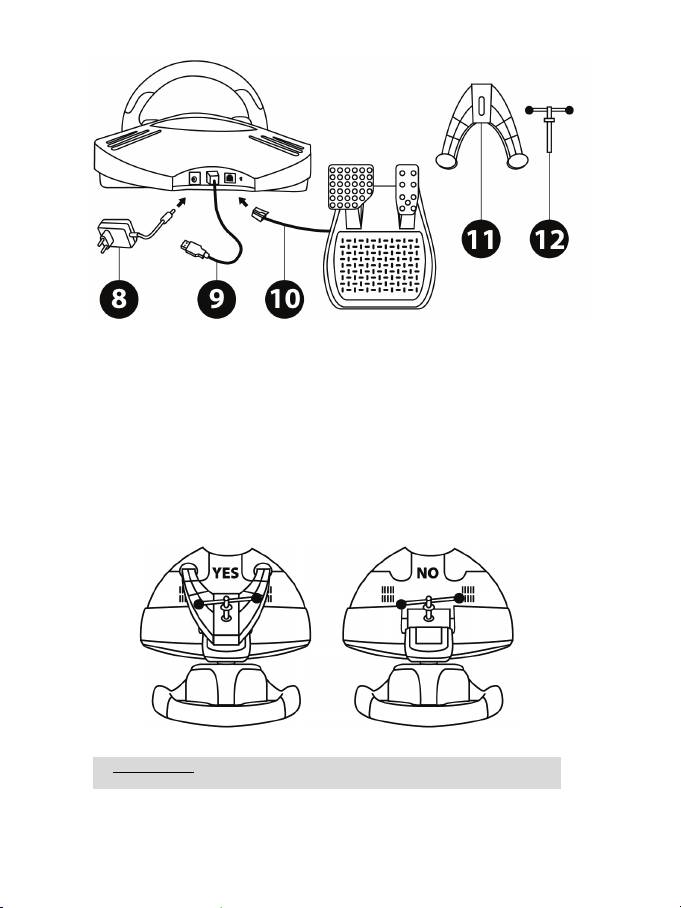

8 Zasilacz
9 Kabel USB ze złączem
10 Kabel zestawu pedałów ze złączem
11 Element montażowy
12 Metalowa śruba mocująca
PRZYGOTOWANIE KIEROWNICY
Umieszczanie kierownicy na stole lub biurku
1. Połóż kierownicę na stole lub innej poziomej, płaskiej i stabilnej powierzchni.
2. Włóż śrubę mocującą (12) w element montażowy (11), a następnie wkręcaj ją (obracając przeciwnie
do ruchu wskazówek zegara) w duży gwintowany otwór znajdujący się pod kierownicą aż do solidnego
i stabilnego zamocowania urządzenia.
OSTRZEŻENIE: Nie wolno wkręcać samej śruby bez elementu montażowego!
(Grozi to uszkodzeniem kierownicy!)
3/12
Mocowanie kierownicy do kokpitu
1. Umieść kierownicę na półce kokpitu.
2. Włóż dwie śruby M6 (nie są dołączone do kierownicy) przez półkę kokpitu w dwa niewielkie
gwintowane otwory znajdujące się pod kierownicą.
Podłączanie zestawu pedałów i zasilacza do kierownicy
1. Podłącz do kierownicy zestaw pedałów, korzystając z odpowiedniego złącza (10) znajdującego się z
tyłu kierownicy.
2. Podłącz do kierownicy zasilacz (8), korzystając z odpowiedniego złącza znajdującego się z tyłu
kierownicy.
3. Podłącz zasilacz do zwykłego gniazda elektrycznego.
MOCOWANIE/ZDEJMOWANIE
KIERUNEK
Dokręcanie:
Kręć przeciwnie do ruchu wskazówek zegara
Odkręcanie:
Kręć zgodnie z ruchem wskazówek zegara
