ASRock Z87M OC Formula: 1 Introduction

Audio

• Audio 7.1 CH HD avec protection du contenu (codec audio

Realtek ALC1150)

• Compatible audio Blu-ray Premium

• Prend en charge Purity Sound™

- 115dB SNR DAC avec amplicateur diérentiel

- Amplicateur de casque

- TI® NE5532 Premium (prend en charge les casques jusqu’à

600 Ohms)

- Technologie Direct Drive

- Capot à blindage CEM

- Blindage isolant PCB

• Prend en charge DTS Connect

Réseau

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Prend en charge la technologie Intel® Remote Wake

• Prend en charge la fonction Wake-On-LAN

• Prend en charge la fonction d’économie d’énergie Ethernet

802.3az

• Prend en charge PXE

Connectique

• 1 x port souris/clavier PS/2

du panneau

• 1 x port de sortie HDMI

arrière

• 1 x port d’entrée HDMI

• 1 x DisplayPort

• 1 x port sortie optique SPDIF

• 1 x connecteur eSATA

• 2 x ports USB 2.0

• 4 x ports USB 3.0 (Intel® Z87) (concentrateur ASMedia)

• 2 x ports USB 3.0 (Intel® Z87)

Français

• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED

VITESSE)

• 1 x bouton Clear CMOS

Français

• Connecteurs jack audio HD : Haut-parleur arrière / central /

basses / entrée ligne / haut-parleur avant / microphone

46

Z87M OC Formula

Stockage

• 6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0,

RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 12

et Intel Smart Response), fonctions NCQ, AHCI et «Hot Plug»

• 1 x connecteur eSATA, compatibles RAID (RAID 0, RAID 1,

RAID 5, RAID 10, technologies Intel Rapid Storage 12 et Intel

Smart Response), fonctions NCQ, AHCI et «Hot Plug»

* le connecteur eSATA est partagé avec le port SATA3_1)

Connectique

• 1 x embase IR

• 1 x embase pour port COM

• 1 x embase LED d’alimentation

• 2 x connecteurs pour ventilateur de processeur (1 x 4 broches,

1 x 3 broches)

• 3 x connecteurs pour ventilateur de châssis (1 x 4 broches, 2 x 3

broches)

• 1 x connecteur pour ventilateur d’alimentation (3 broches)

• 1 x connecteur d’alimentation ATX 24 broches

• 1 x connecteur d’alimentation 12V 8 broches

(Connecteur d’alimentation haute densité)

• 1 x connecteur audio panneau frontal

• 2 x embases USB 2.0 (pour 4 ports USB 2.0)

• 1 x port USB 2.0 type A vertical

• 1 x embase USB 3.0 (pour 2 ports USB 3.0)

• 1 x bouton de mise en marche avec témoin LED

• 1 x bouton de réinitialisation avec témoin LED

• 1 x bouton Clear CMOS

• 1 x Post Status Checker (PSC)

• 1 x interrupteur mode lent

• 1 x interrupteur mode LN2

• 1 x bouton de sélection du BIOS

Français

Caractéris-

• 2 x BIOS UEFI AMI 64Mo avec prise en charge interface

tiques du BIOS

graphique multilingue (1 x BIOS principal et 1 x BIOS de

Français

sauvegarde)

• Prend en charge la technologie de sauvegarde sécurisée UEFI

• Compatible ACPI 1.1 Wake Up Events

• Prend en charge SMBIOS 2.3.1

• Réglage de la tension CPU, DRAM, PCH 1,05V, PCH 1,5V

47

47

CD inclus

• Utilitaires, logiciel AntiVirus (version d’évaluation), version

d’essai CyberLink MediaEspresso 6.5, navigateur Google

Chrome et barre d’outils, Start8, MeshCentral, Splashtop

Streamer

Surveillance

• Détection de la température du processeur/châssis

• Tachéomètre processeur/châssis/ventilateur d’alimentation

• Fonction ventilateur silencieux processeur/châssis Quiet

Fan (permet au ventilateur du châssis d’adapter sa vitesse de

rotation automatiquement en fonction de la température du

processeur)

• Contrôle simultané des vitesse du ventilateur processeur/

châssis

• Surveillance de la tension d’alimentation : +12V, +5V, +3,3V,

CPU Vcore

Système

• Compatible Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bits

d’exploitation

Certications

• FCC, CE, WHQL

• ErP/EuP Ready (alimentation ErP/EuP ready requise)

* Pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des

modications du BIOS, l’application d’une technologie d’overclocking déliée et l'utilisation

d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être aectée

par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du

Français

système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus

pour responsables des dommages éventuels provoqués par l’overclocking.

Français

En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous

Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes

d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la

mémoire dont Windows® ne peut se servir.

48

Z87M OC Formula

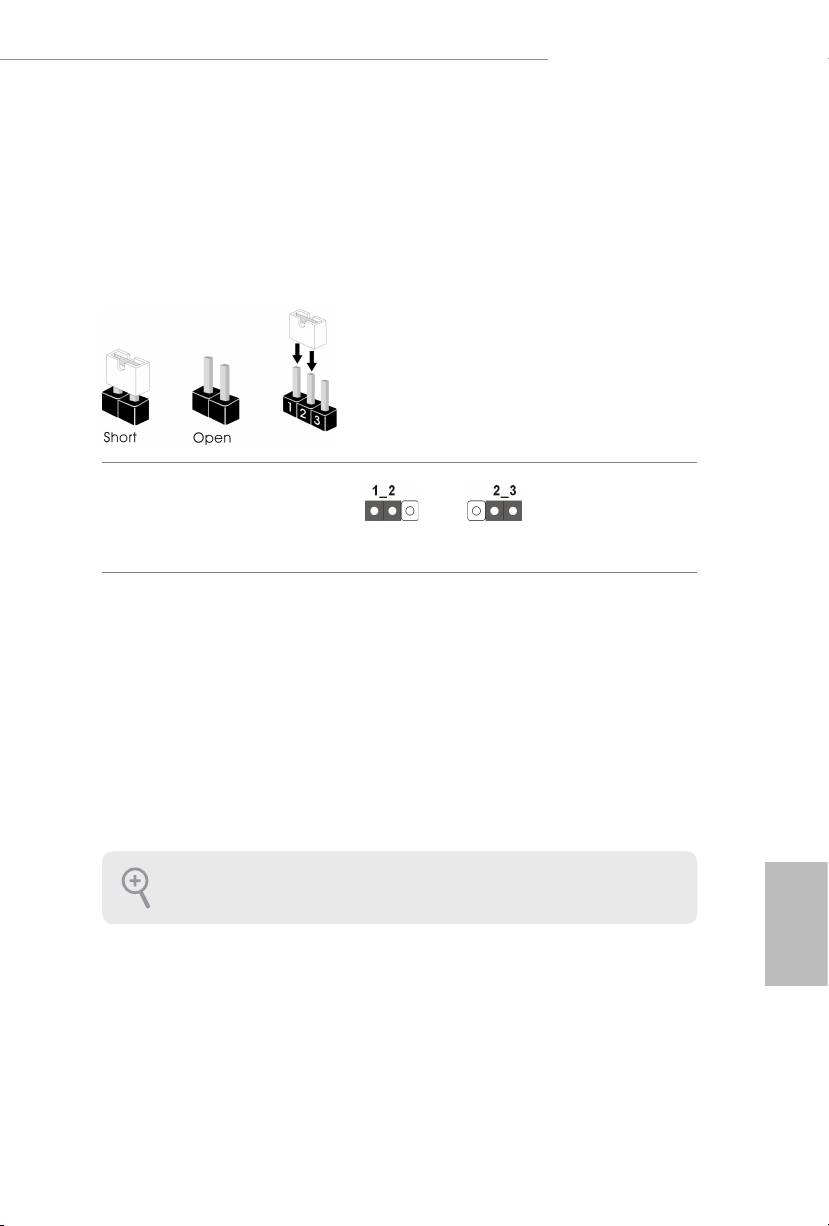

1.3 Conguration des cavaliers (Jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).

Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’.

Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’.

L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-

circuitées» si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS

(CLRCMOS1)

Fonction Clear CMOSPar défaut

(voir p.1, No. 22)

CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les

paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre

ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis

utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur

CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS

après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système,

puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les

paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement

eacés en cas de retrait de la pile de la CMOS.

Français

Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.

Français

49

49

1.4 Embases et connecteurs de la carte mère

Embase du panneau sys-

Branchez le bouton de

PLED+

tème

PLED-

mise en marche, le bouton

PWRBTN#

(PANNEAU1 à 9 broches)

GND

de réinitialisation et le

(voir p.1, No. 17)

témoin d’état du système

présents sur le châssis

R ESET#

GND

sur cette embase en

HDLED-

HDLED+

respectant la conguration

des broches illustrée

ci-dessous. Repérez

les broches positive et

négative avant de brancher

les câbles.

Français

Français

50

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS

de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur

ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

GND

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer

la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez

sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de

dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est

allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode

veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED

est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau

frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation,

LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le

module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire

correspondre les ls et les broches.

Z87M OC Formula

Embase LED

Veuillez brancher le

d’alimentation

LED d’alimentation du

(PLED1 à 3 broches)

châssis sur cette embase

(voir p.12, No. 16)

pour indiquer l’état

d’alimentation du système.

Connecteurs Serial ATA3

Ces six connecteurs

(SATA3_0_1:

SATA3 sont compatibles

voir p.1, No. 12)

avec les câbles de données

(SATA1_2_3:

SATA pour les appareils de

(voir p.1, No. 13)

stockage internes avec un

(SATA3_4_5:

taux de transfert maximal

(voir p.1, No. 14)

de 6,0 Go/s.

Embases USB 2.0

En plus des deux ports

(USB2_3 à 9 broches)

USB 2.0 sur le panneau E/S,

(voir p.1, No. 23)

cette carte mère est dotée

(USB4_5 à 9 broches)

de deux embases et d’un

(voir p.1, No. 24)

port. Chaque embase USB

2.0 peut prendre en charge

deux ports.

(USB6)

(voir p.1, No. 9)

Embases USB 3.0

En plus des six ports

Français

(USB3_6_7 à 19 broches)

USB 3.0 sur le panneau

(voir p.11, No. 10)

E/S, cette carte mère

est dotée d’une embase

Français

supplémentaire. Chaque

embase USB 3.0 peut

prendre en charge deux

ports.

51

51

SATA3_0_1 SATA3_4_5SATA3_2_3

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

Embase audio du panneau

Cette embase sert au

frontal

branchement des appareils

(HD_AUDIO1 à 9

audio au panneau audio

broches)

frontal.

(voir p.1, No. 29)

Embase du haut-parleur

Veuillez brancher le haut-

du châssis

parleur du châssis sur cette

(SPEAKER1 à 4 broches)

embase.

(voir p.1, No. 15)

Connecteurs du châssis

Veuillez brancher les câbles

et de l’alimentation du

du ventilateur sur les

ventilateur

connecteurs du ventilateur,

(CHA_FAN1 à 4 broches)

puis reliez le l noir à la

(voir p.1, No. 27)

broche de mise à terre.

Français

(CHA_FAN2 à 3 broches)

Français

(voir p.1, No. 26)

(CHA_FAN3 à 3 broches)

(voir p.1, No. 11)

(PWR_FAN1 à 3 broches)

(voir p.1, No. 30)

52

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che),

mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner

correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel

du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau

frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.

B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.

C. branchez la mise à terre (GND) sur mise à terre (GND).

D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile

de les brancher avec le panneau audio AC’97.

E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle

Realtek et réglez le paramètre «Volume d’enregistrement».

DUMMY

+5V

DUMMY

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTR

Z87M OC Formula

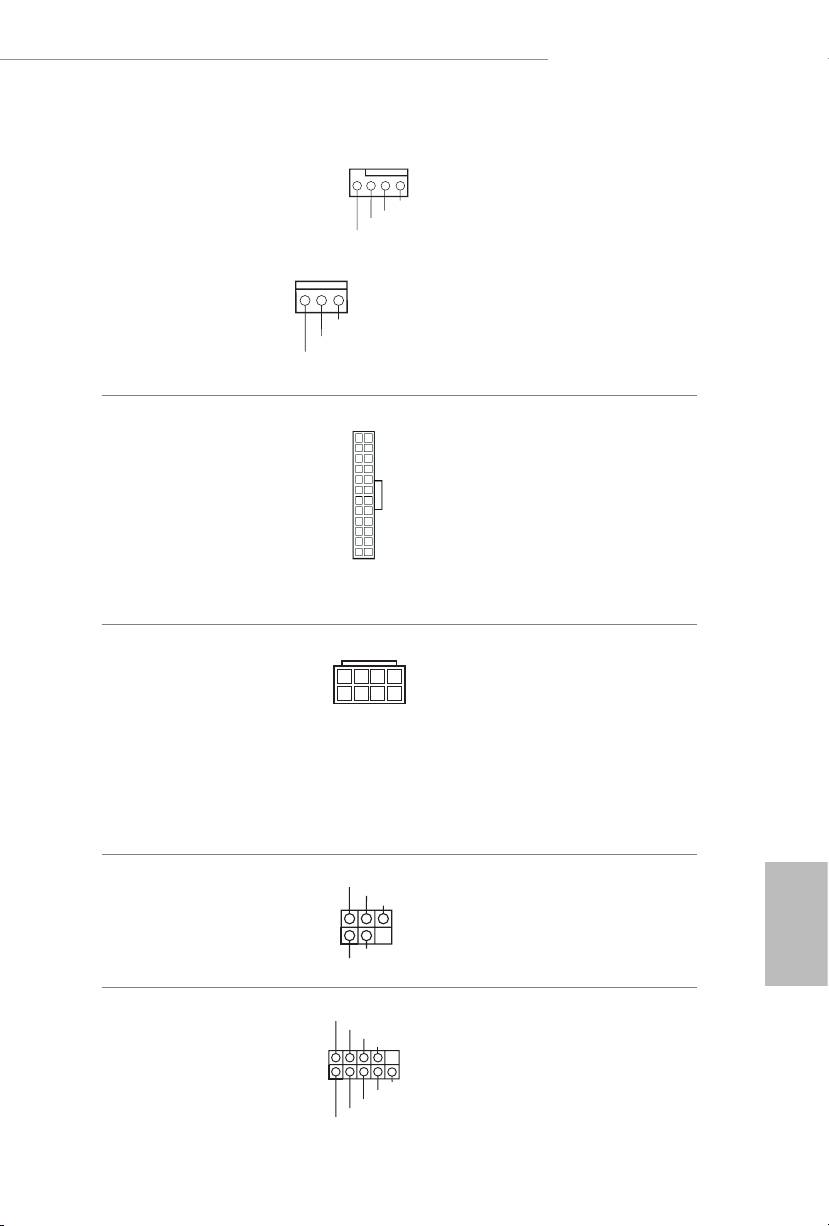

Connecteurs du

Cette carte mère est dotée

ventilateur du processeur

d’un connecteur pour

(CPU_FAN1 à 4 broches)

ventilateur de processeur

(voir p.1, No. 3)

(Quiet Fan) à 4 broches.

Si vous envisagez de

connecter un ventilateur

de processeur à 3 broches,

(CPU_FAN2 à 3 broches)

GND

veuillez le brancher sur la

(voir p.1, No. 2)

+12V

Broche 1-3.

Connecteur d’alimentation

Cette carte mère est

ATX

dotée d’un connecteur

(ATXPWR1 à 24 broches)

d’alimentation ATX à 24

(voir p.1, No. 8)

broches. Pour utiliser une

alimentation ATX à 20

broches, veuillez eectuer

les branchements sur la

Broche 1 et la Broche 13.

Connecteur d’alimentation

Cette carte mère est

ATX 12V

dotée d’un connecteur

(ATX12V1 à 8 broches)

d’alimentation ATX 12V

(voir p.1, No. 1)

à 8 broches. Pour utiliser

une alimentation ATX à 4

broches, veuillez eectuer

les branchements sur la

Broche 1 et la Broche 5.

Français

Embase pour module

Cette embase prend en charge un

infrarouge

module sans-l d’émission et de

(IR1 à 5 broches)

réception infrarouge optionnel.

(voir p.1, No. 28)

Français

Embase pour port série

Cette embase COM1 prend

(COM1 à 9 broches)

en charge un module de

(voir p.1, No. 25)

port série.

53

53

GN D

+12V

CPU_FA

4 3 2 1

N_SPEED_CONTROL

1

5

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

GND

IRRX

IRTX

+5VSB

1.5 Boutons intelligents

La carte mère est équipée de trois boutons intelligents: Bouton de mise en marche,

bouton de réinitialisation et bouton d’eacement CMOS permettant aux utilisateurs

d’allumer/éteindre le système, de réinitialiser le système ou d’eacer les valeurs CMOS

en toute simplicité.

Bouton de mise en marche

Le bouton de mise en

(PWRBTN)

marche permet aux

Power

(voir p.1, No. 18)

utilisateurs d’allumer le

système rapidement.

Bouton de réinitialisation

Le bouton de

(RSTBTN)

réinitialisation permet aux

Reset

(voir p.1, No. 19)

utilisateurs de réinitialiser

le système rapidement.

Bouton Clear CMOS

Le bouton d’eacement

(CLRCBTN)

Clear CMOS permet

(voir p.1, No. 20)

aux utilisateurs d’eacer

les valeurs CMOS

rapidement.

Cette fonction est uniquement disponible lorsque l’ordinateur est éteint et son cordon

d’alimentation débranché.

Interrupteur mode

OFF

ON

Si le mode Lent est activé,

lent(SLOWMODE1)

le processeur fonctionne à

(voir p.1, No. 6)

une fréquence moindre.

Interrupteur

Le sélecteur du BIOS

Français

de sélection du

permet au système de

BIOS(BIOS_SEL1)

démarrer depuis le BIOS

(voir p.1, No. 21)

A ou le BIOS B.

Français

54

Cette carte mère est dotée de deux BIOS – un BIOS principal (BIOS_A), et un BIOS de

sauvegarde (BIOS_B) – ce qui permet d’optimiser la protection et la stabilité du système. En

règle générale, le système utilise le BIOS principal. Toutefois, si le BIOS principal venait à

être corrompu ou endommagé, placez simplement le sélecteur en position «B» et le BIOS de

secours prendra automatiquement le relais au redémarrage du système. Après cela, utilisez

«Secure Backup UEFI» depuis l’utilitaire de conguration UEFI pour copier les chiers BIOS

vers le BIOS principal et rétablir le fonctionnement normal du système. Par souci de sécurité

du système, l’utilisateur ne peut pas mettre à jour le BIOS de secours manuellement. Pour

identier le BIOS actif, l’utilisateur peut consulter les témoins LED du BIOS (LED_BIOS_A ou

LED_BIOS_B).

Z87M OC Formula

OFF

ON

Interrupteur mode LN2

Le mode LN2 aide à éliminer

(LN2MODE1)

le bogue associé au démarrage

(voir p.1, No. 7)

à froid des processeurs en cas

d’overclocking extrême au

nitrogène liquide.

Français

Français

55

55
