1 Einleitung

Vielen Dank, dass Sie sich für das Z87M OC Formula von ASRock entschieden

haben – ein zuverlässiges Motherboard, das konsequent unter der strengen

Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung

mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden

können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls

diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version

ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische

Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen

Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste

unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website

http://www.asrock.com.

1.1 Lieferumfang

• ASRock Z87M OC Formula-Motherboard (Micro-ATX-Formfaktor)

• ASRock Z87M OC Formula-Schnellinstallationsanleitung

• ASRock Z87M OC Formula-Support-CD

• 4 x Serial-ATA- (SATA) Datenkabel (optional)

• 10 x Übertaktungsständer

• GC-Extreme-Wärmeleitpaste von GELID Solutions

• 1 x Schraube für WLAN-Modul

• 1 x mSATA-Schraube

Deutsch

30

Z87M OC Formula

1.2 Technische Daten

Plattform

• Micro-ATX-Formfaktor

• Premium Gold-Kondensatordesign (100 % in Japan gefertigt,

hochqualitative leitfähige Polymer-Kondensatoren)

A-Stil

• Home Cloud

TM

• Purity Sound

• HDMI-Eingang

OC Formula-

OC Formula-Stromversorgungskit

Kit

• 12-Leistungsphasendesign

• Digipower

• Dual-Stack-MOSFET (DSM)

• Multiple Filter Cap (MFC) (Filterung verschiedener

Störsignale durch drei verschiedene Kondensatoren: DIP-

Feststoondensator, POSCAP und MLCC)

• Erstklassiger Legierungsdrossel (reduziert Kernverlust im

Vergleich zu Eisenpulverdrossel um 70 %)

OC Formula-Anschlusskit

• Hi-Density-Netzanschluss (8-polig)

• 15μGold Finger (CPU-Sockel, Speichersockel und PCIE-x16-

Steckplätze)

• Verzerrungsfreier Steckplatz

OC Formula-Kühlkit

• 8-Layer-PCB

• 4 x 2-oz-Kupfer

• GC-Extreme-Wärmeleitpaste von GELID Solutions

Prozessor

• Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /

Celeron® der 4. Generation im LGA1150-Paket

• Unterstützt Intel® Turbo Boost 2.0-Technologie

• Unterstützt CPU mit freiem Multiplikator der Intel® K-Serie

• Unterstützt ASRock BCLK-Übertaktung (voller Bereich)

Deutsch

®

Chipsatz

• Intel

Z87

31

Speicher

• Dualkanal-DDR3-Speichertechnologie

• 4 x DDR3-DIMM-Steckplätze

• Unterstützt DDR3 3000+(OC)/2933(OC)/2800(OC)/

2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC,

ungepuerter Speicher

• Systemspeicher, max. Kapazität: 32GB

• Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2

• Verzerrungsfreier Steckplatz

Erweiter-

• 2 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE3:einzeln bei

ungssteck-

x16 (PCIE1); doppelt bei x8 (PCIE1) / x8 (PCIE3))

platz

• 1 x PCI-Express 2.0-x4-Steckplatz

• 1 x PCI-Express 2.0-x1-Steckplatz

• 1 x Mini-PCI-Express-Steckplatz (halbe Größe)

• 1 x mSATA/Mini-PCI-Express-Steckplatz

* mSATA/Mini-PCI-Express-Steckplatz mit SATA3_4-Port

geteilt

TM

TM

• Unterstützt AMD Quad CrossFireX

und CrossFireX

TM

TM

• Unterstützt NVIDIA® Quad SLI

und SLI

Grakkarte

• Integrierte Intel® HD Graphics-Visualisierung und VGA-

Ausgänge können nur mit Prozessoren unterstützt werden, die

GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung:

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2

Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD

Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600

• Pixel Shader 5.0, DirectX 11.1

• Max. geteilter Speicher: 1792 MB

• VGA-Zweifachausgang:unterstützt HDMI- und DisplayPort-

Ports durch unabhängige Monitor-Controller

• Unterstützt HDMI-Technologie mit maximaler Auösung von

4K x 2K (4096 x 2304) bei 24 Hz

Deutsch

• Unterstützt DisplayPort mit maximaler Auösung von 4K x 2K

(4096 x 2304) bei 24 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI

(konformer HDMI-Monitor erforderlich)

• Unterstützt HDCP-Funktion bei HDMI- und DisplayPort-

Ports

• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) bei

HDMI- und DisplayPort-Ports

32

Z87M OC Formula

Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150-

Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Purity Sound™

- 115-dB-SRV-DAC mit Dierentialverstärker

- TI® NE5532 erstklassiger Headset-Verstärker (unterstützt

Headsets mit bis zu 600 Ohm)

- Direct Drive Technology

- Abdeckung mit EMV-Abschirmung

- PCB-isolierte Abschirmung

• Unterstützt DTS Connect

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Unterstützt Intel® Remote Wake Technology

• Unterstützt Wake-On-LAN

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE

Rückblende,

• 1 x PS/2-Maus-/Tastaturanschluss

E/A

• 1 x HDMI-Ausgang

• 1 x HDMI-Eingang

• 1 x DisplayPort

• 1 x Optischer SPDIF-Ausgang

• 1 x eSATA-Anschluss

• 2 x USB 2.0-Ports

• 4 x USB 3.0-Ports (Intel® Z87) (ASMedia-Hub)

• 2 x USB 3.0-Ports (Intel® Z87)

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

Geschwindigkeit-LED)

• 1 x CMOS-löschen-Taste

• HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass /

Line-in / Vorderer Lautsprecher / Mikrofon

Deutsch

33

Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12

und Intel Smart Response Technology), NCQ, AHCI und Hot-

Plugging

• 1 x eSATA-Anschluss, unterstützt RAID (RAID 0, RAID 1,

RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel

Smart Response Technology), NCQ, AHCI und Hot-Plugging *

eSATA-Anschluss wird mit SATA3_1-Port geteilt

Anschluss

• 1 x IR-Stileiste

• 1 x COM-Anschluss-Stileiste

• 1 x Betrieb-LED-Stileiste

• 2 x CPU-Lüeranschlüsse (1 x 4-polig, 1 x 3-polig)

• 3 x Gehäuselüeranschlüsse (1 x 4-polig, 2 x 3-polig)

• 1 x Netzteillüeranschluss (3-polig)

• 1 x 24-poliger ATX-Netzanschluss

• 1 x 8-polige 12-V-Netzanschlüsse(Hi-Density-Netzanschluss)

• 1 x Audioanschluss an Frontblende

• 2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports)

• 1 x Vertikal, Typ A, USB 2.0

• 1 x USB 3.0-Stileiste (unterstützt zwei USB 3.0-Ports)

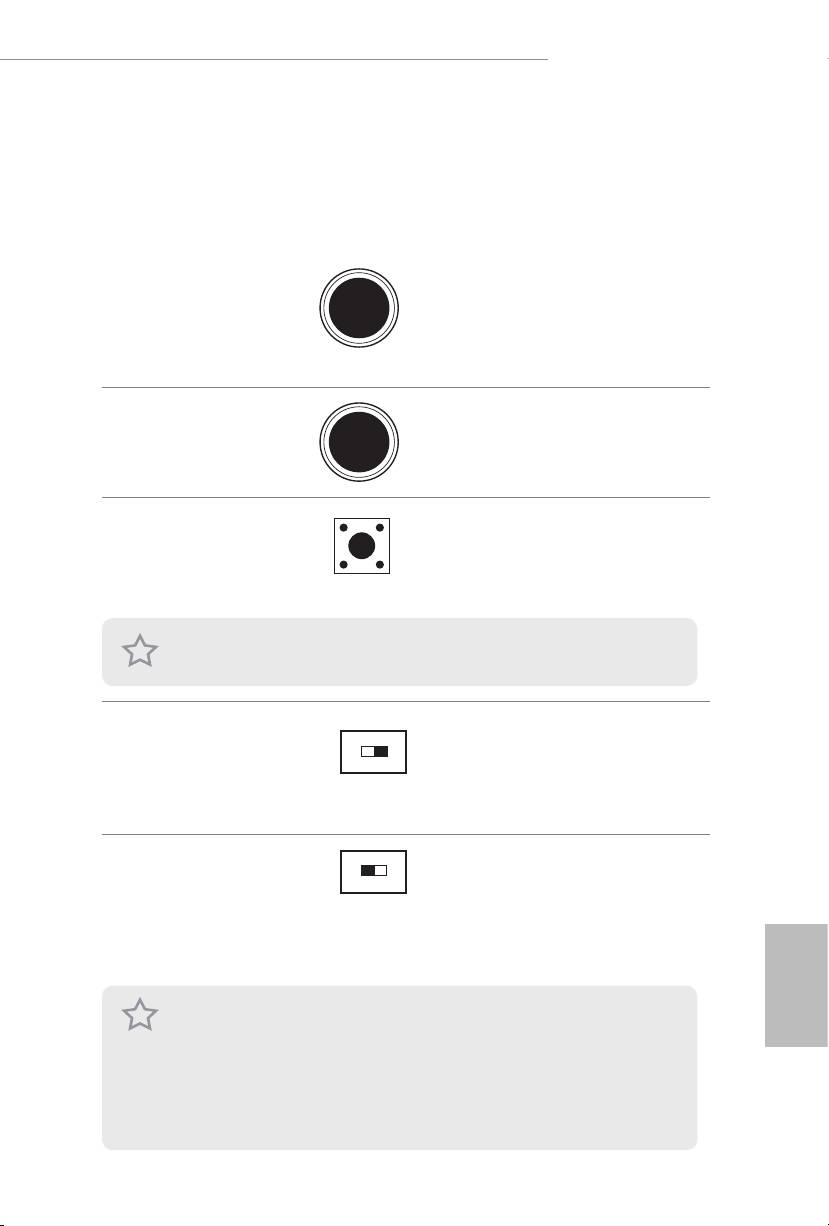

• 1 x Ein-/Austaste mit LED

• 1 x Reset-Taste mit LED

• 1 x CMOS-löschen-Taste

• 1 x Post Status Checker (PSC)

• 1 x Langsamer-Modus-Schalter

• 1 x LN2-Modus-Schalter

• 1 x BIOS-Auswahlschalter

BIOS-Funktion

• 2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung

mehrsprachiger grascher Benutzerschnittstellen (1 x Haupt-

BIOS und 1 x Ausfall-BIOS)

Deutsch

• Unterstützt UEFI-Technologie (zuverlässige Sicherung)

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

• CPU, DRAM, PCH 1,05 V, PCH 1,5 V /

Mehrfachspannungsanpassung

34

Z87M OC Formula

Support-CD

• Treiber, Dienstprogramme, Antivirensoware (Testversion),

CyberLink MediaEspresso 6.5-Testversion, Google Chrome

Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer

Hardware-

• CPU-/Gehäusetemperaturerkennung

• CPU/Gehäuse/Netzteil-Lüertachometer

• Lautloser CPU-/Gehäuselüer (ermöglicht automatische

Anpassung der Geschwindigkeit des Gehäuselüers über die

CPU-Temperatur)

• CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssystem

• Konform mit Microso® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit

Zertizierungen

• FCC, CE, WHQL

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-

Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von

Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine

Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und

Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt

werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine

Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung

reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen.

Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock

XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

Deutsch

35

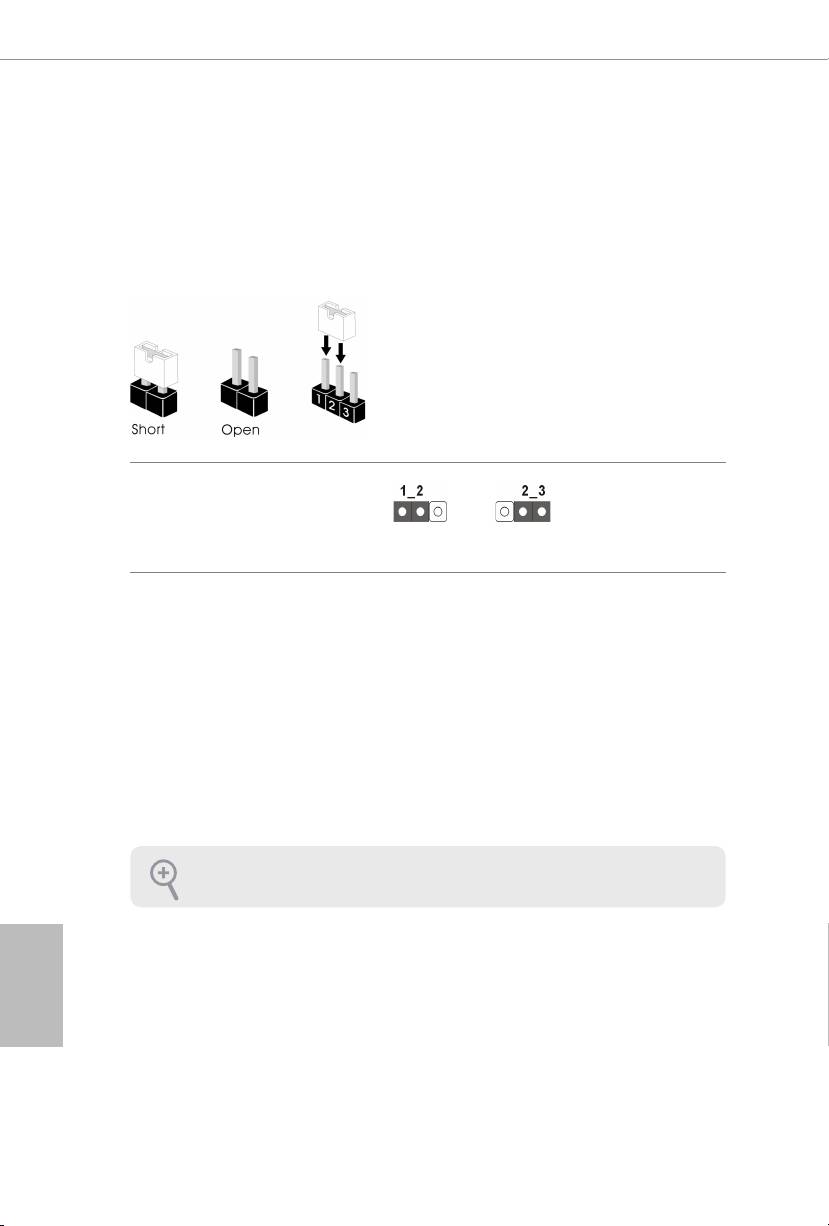

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf

den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-

Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt

einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind,

wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper

(CLRCMOS1)

CMOS löschenStandard

(siehe S. 1, Nr. 22)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen

und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie

den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15

Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden

lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach

der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-

Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit

und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt

wird.

Die CMOS-löschen-Taste hat dieselbe Funktion wie der CMOS-löschen-Jumper.

Deutsch

36

Z87M OC Formula

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen

an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen

Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

PLED+

Systemblende-Stileiste

Verbinden Sie

PLED-

PWRBTN#

(9-polig, PANEL1)

GND

Netzschalter, Reset-Taste

(siehe S. 1, Nr. 17)

und Systemstatusanzeige

1

GND

am Gehäuse entsprechend

R ESET#

GND

der nachstehenden

HDLED-

HDLED+

Pinbelegung mit dieser

Stileiste. Beachten Sie vor

Anschließen der Kabel die

positiven und negativen

Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung

Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer

über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,

wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet.

Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul

besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED,

Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste

sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Deutsch

37

Betrieb-LED-Stileiste

Bitte verbinden Sie

(3-polig, PLED1)

die Betrieb-LED des

(siehe S. 12, Nr. 16)

Gehäuses zur

Anzeige des

Systembetriebsstatus mit

dieser Stileiste.

Serial-ATA-III-Anschlüsse

Diese sechs SATA-III-

(SATA3_0_1:

Anschlüsse unterstützen

siehe S. 1, Nr. 12)

SATA-Datenkabel für

(SATA1_2_3:

interne Speichergeräte mit

siehe S. 1, Nr. 13)

einer Datenübertragungsge

(SATA3_4_5:

schwindigkeit bis 6,0 Gb/s.

siehe S. 1, Nr. 14)

USB 2.0-Stileisten

Neben zwei USB 2.0-Ports

(9-polig, USB2_3)

an der E/A-Blende

(siehe S. 1, Nr. 23)

benden sich zwei

(9-polig, USB4_5)

Stileisten und ein Port an

(siehe S. 1, Nr. 24)

diesem Motherboard. Jede

USB 2.0-Stileiste kann

zwei Ports unterstützen.

(USB6)

(siehe S. 1, Nr. 9)

USB 3.0-Stileisten

Neben sechs USB 3.0-Ports

(19-polig, USB3_6_7)

an der E/A-Blende bendet

Deutsch

(siehe S. 11, Nr. 10)

sich eine Stileiste an

diesem Motherboard. Jede

USB 3.0-Stileiste kann

zwei Ports unterstützen.

38

SATA3_0_1 SATA3_4_5SATA3_2_3

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

Z87M OC Formula

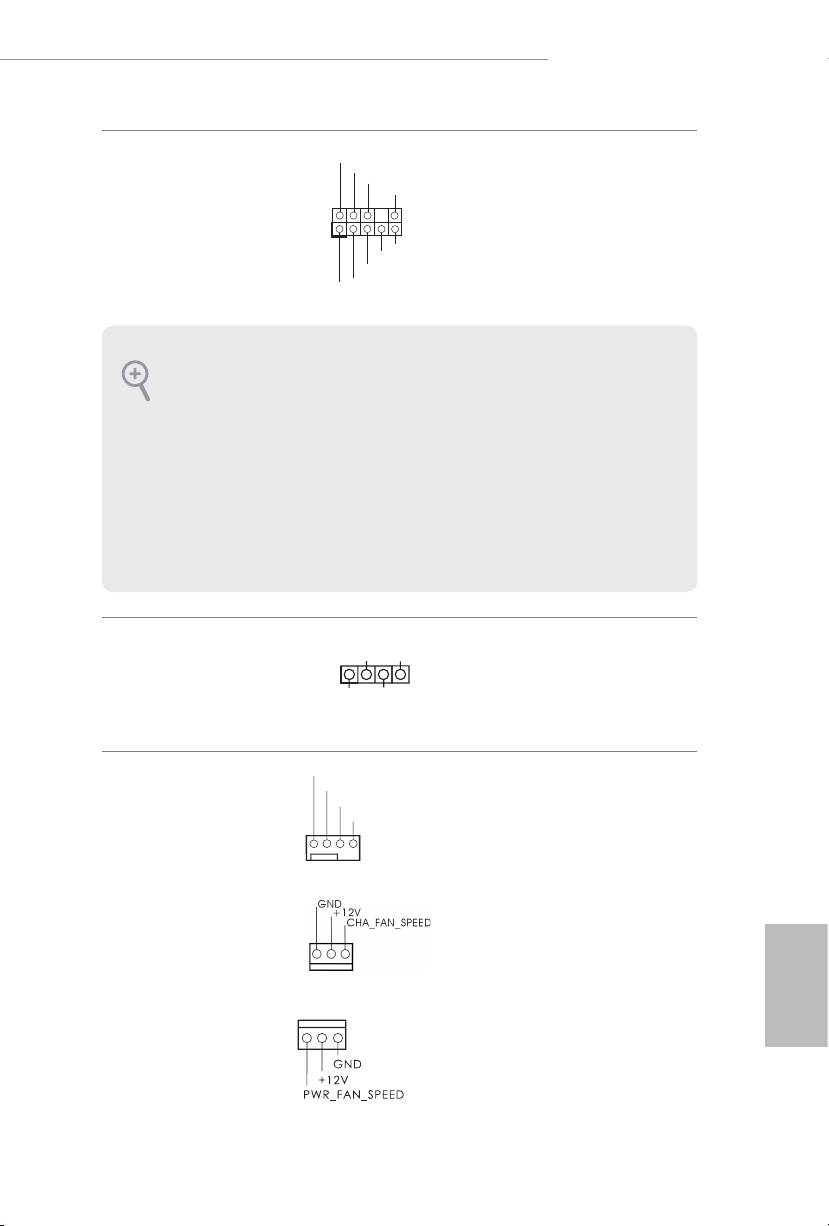

Audiostileiste

Diese Stileiste dient

(Frontblende)

dem Anschließen von

(9-polig, HD_AUDIO1)

Audiogeräten an der

(siehe S. 1, Nr. 29)

Frontblende.

Gehäuselautsprechersti-

Bitte verbinden Sie den

leiste

Gehäuselautsprecher mit

(4-polig, SPEAKER1)

dieser Stileiste.

(siehe S. 1, Nr. 15)

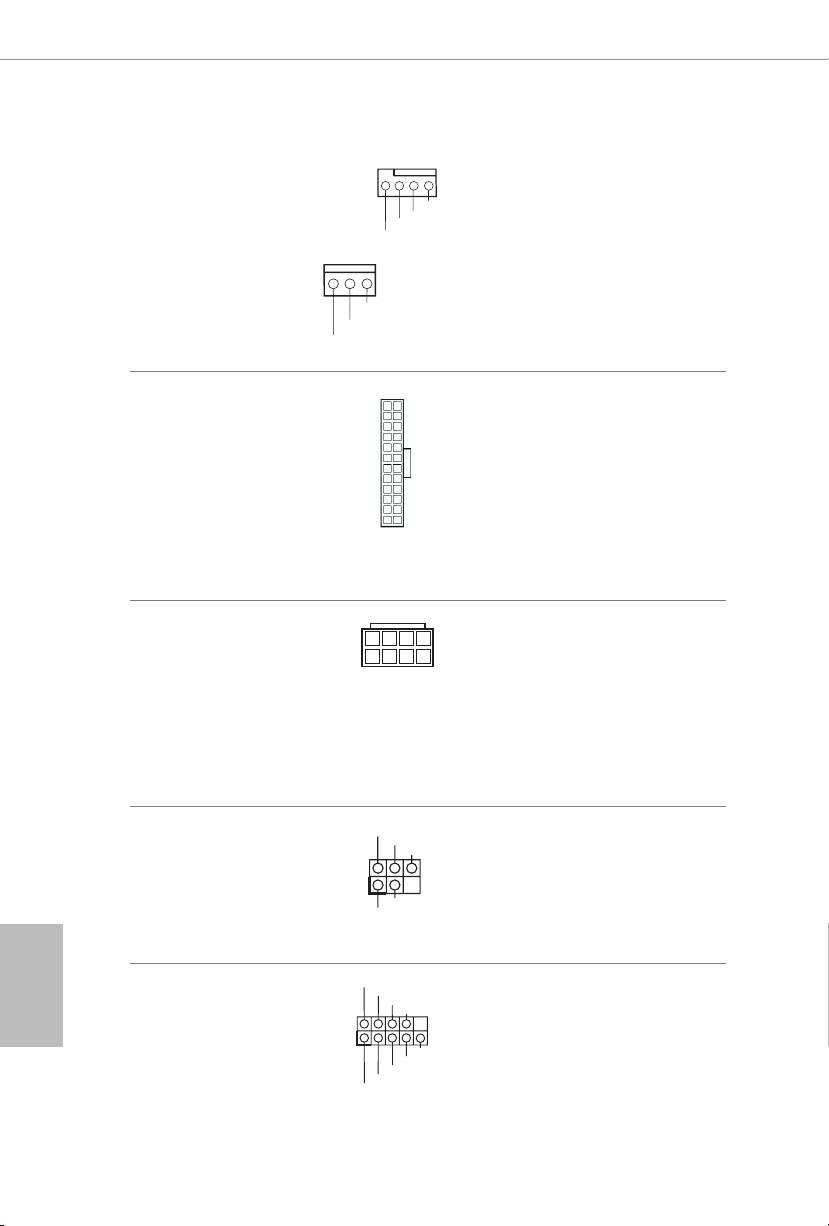

Gehäuse- und

Bitte verbinden Sie die

Netzteillüeranschlüsse

Lüerkabel mit den

(4-polig, CHA_FAN1)

Lüeranschlüssen; der

(siehe S. 1, Nr. 27)

schwarze Draht gehört

zum Erdungskontakt.

(3-polig, CHA_FAN2)

(siehe S. 1, Nr. 26)

(3-polig, CHA_FAN3)

(siehe S. 1, Nr. 11)

Deutsch

(3-polig, PWR_FAN1)

(siehe S. 1, Nr. 30)

39

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen

in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.

B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.

C. Erde (GND) mit Erde (GND) verbinden.

D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie

nicht für das AC’97-Audiopanel verbinden.

E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes

Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume

(Aufnahmelautstärke)“ an.

+5V

DUMMY

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTR
