ASRock Z87M OC Formula: 1 簡介

Z87M OC Formula

1 簡介

感謝您購買 ASRock Z87M OC Formula 主機板，本主機板經 ASRock 嚴格品管製

作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全

符合 ASRock 對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。

如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若您需要

與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也

可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.

asrock.com

繁體中文

1.1 包裝內容

• ASRock Z87M OC Formula 主機板（Micro ATX 尺寸）

• ASRock Z87M OC Formula 快速安裝指南

• ASRock Z87M OC Formula 支援光碟

• 4 x Serial ATA (SATA) 資料纜線（選用）

• 10 x OC 架

• GELID Solution GC-Extreme 散熱膏

• 1 x WiFi 模組螺絲

• 1 x mSATA 螺絲

161

161

1.2 規格

平台

• Micro ATX 尺寸

• 黃金級電容設計（100% 日本製高品質固態高分子電容）

A-Style

• 家庭雲

TM

繁體中文

• Purity Sound

115dB 天籟美聲

• HDMI-In

OC Formula

OC Formula 電源組件

組件

• 12 電源相位設計

• 數位電源

• 雙層堆疊 MOSFET (DSM)

• 多濾波帽 (MFC)（可過濾 3 種不同電容的雜訊： DIP solid

cap、POSCAP 及 MLCC）

• 新式優質合金電感（與鐵粉電感相較能減少核心耗損百分

之 70）

OC Formula 接頭組件

• 高密度電源接頭 (8 pin)

• 15μ 金手指（CPU 插座、記憶卡插座及 PCIE x16 插槽）

• 無失真插槽

OC Formula 冷卻組件

• 8 層板 PCB

• 4 x 2oz 銅製電路板

• GELID Solutions GC-Extreme 散熱膏

CPU

• 支援第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /

Celeron® (LGA1150 封裝 )

• 支援 Intel® Turbo Boost 2.0 技術

• 支援 Intel® K-Series unlocked CPU

• 支援 ASRock BCLK 全域電壓超頻

®

晶片組

• Intel

Z87

162

Z87M OC Formula

記憶體

• 雙通道 DDR3 記憶體技術

• 4 x DDR3 DIMM 插槽

• 支援 DDR3 3000+(OC)/2933(OC)/2800(OC)/2400(OC)/

2133(OC)/1866(OC)/1600/1333/1066 非 ECC、無緩衝記憶

體

• 最大系統記憶體容量： 32GB

• 支援 Intel® Extreme Memory Prole (XMP)1.3/1.2

• 無失真插槽

擴充插槽

• 2 x PCI Express 3.0 x16 插槽 (PCIE1/PCIE3：單 x16 (PCIE1)；

雙 x8 (PCIE1) / x8 (PCIE3))

繁體中文

• 1 x PCI Express 2.0 x4 插槽

• 1 x PCI Express 2.0 x1 插槽

• 1 x 半迷你 PCI Express 插槽

• 1 x mSATA/ 迷你 PCI Express 插槽

* mSATA/ 迷你 PCI Express 插槽與 SATA3_4 連接埠共用

TM

TM

• 支援 AMD Quad CrossFireX

及 CrossFireX

TM

TM

• 支援 NVIDIA® Quad SLI

及 SLI

顯示卡

• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-

in Visuals 及 VGA 輸出。

• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、

MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影

像同步轉檔技術、Intel® InTruTM 3D、Intel® Clear Video

HD Technology、Intel® InsiderTM、Intel® HD Graphics

4400/4600

• Pixel Shader 5.0，DirectX 11.1

• 最大共用記憶體 1792MB

• 雙 VGA 輸出：透過獨立顯示控制器支援 HDMI 及

DisplayPort 連接埠

• 支援最高達 4K x 2K (4096x2304) @ 24Hz 解析度的 HDMI

技術

• 支援最高達 4K x 2K (4096x2304) @ 24Hz 解析度的

DisplayPort

• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip

Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

• 支援含 DVI-D 及 DisplayPort 連接埠的 HDCP 功能

• 支援透過 HDMI 及 DisplayPort 連接埠播放 Full HD 1080p

Blu-ray (BD)

163

163

音訊

• 7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼

器）功能

• 高階藍光音訊支援

• 支援 Purity Sound ™ 115dB 天籟美聲

- 115dB SNR DAC 及差動放大器

-

TI® NE5532 Premium Headset Amplie ( 支援最高可達

600

Ohms 的耳機 )

繁體中文

- 直驅技術

- EMI 遮蔽蓋

- PCB 隔離遮蔽

• 支援 DTS Connect

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• 支援 Intel® 遠端喚醒技術

• 支援網路喚醒

• 支援 Energy Ecient Ethernet 802.3az

• 支援 PXE

後面板 I/O

• 1 x PS/2 滑鼠／鍵盤連接埠

• 1 x HDMI 輸出連接埠

• 1 x HDMI 輸入連接埠

• 1 x DisplayPort

• 1 x 光纖 SPDIF 輸出連接埠

• 1 x eSATA 接頭

• 2 x USB 2.0 連接埠

• 4 x USB 3.0 連接埠 (Intel® Z87) (ASMedia 集線器 )

• 2 x USB 3.0 連接埠 (Intel® Z87)

• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED

LED）

• 1 x 清除 CMOS 開關

• HD 音訊插孔： 後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇

叭 / 麥克風

164

Z87M OC Formula

儲存裝置

• 6 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、

RAID 5、RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反

應技術）、NCQ、AHCI 及熱插拔

• 1 x eSATA 接頭支援 RAID（RAID 0、RAID 1、RAID 5、

RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反應技術）、

NCQ、AHCI 及熱插拔功能

* eSATA 接頭與 SATA3_1 連接埠共用。

接頭

• 1 x IR 排針

• 1 x COM 連接埠排針

• 1 x 電源 LED 排針

繁體中文

• 2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin)

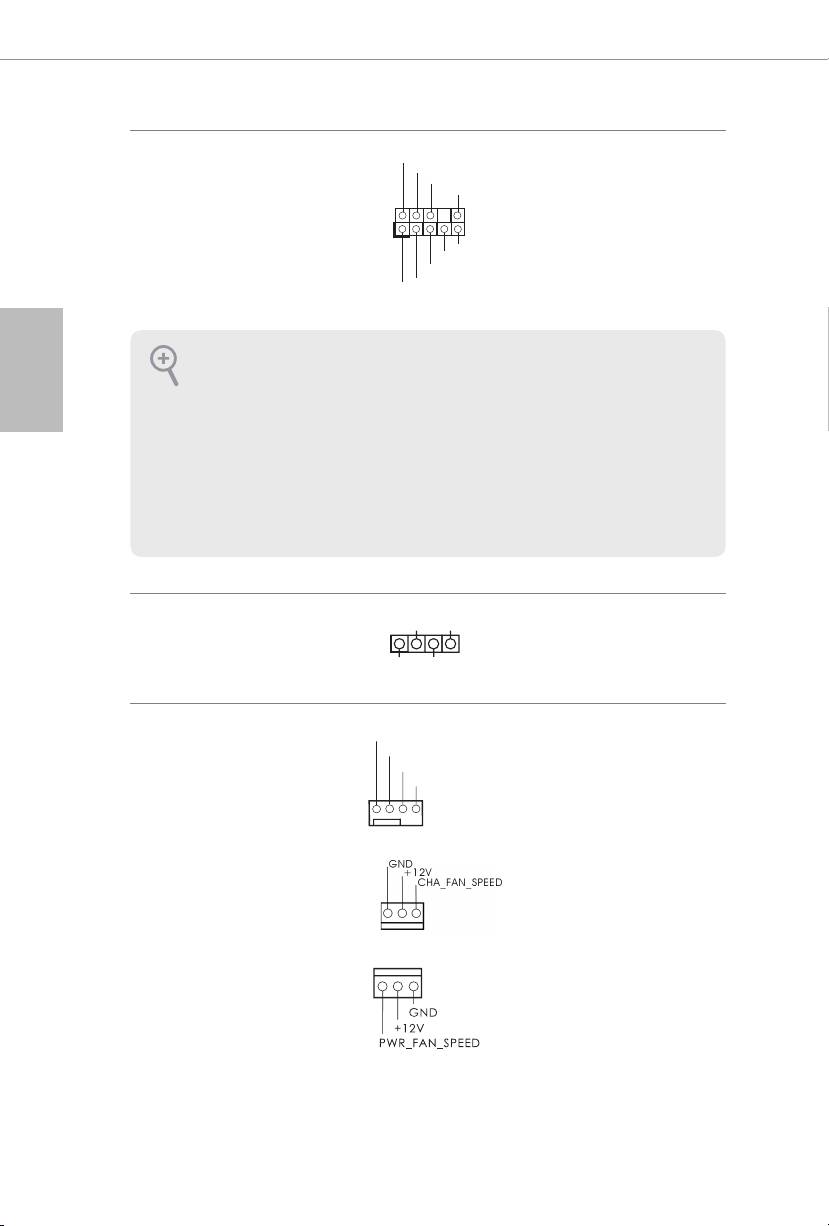

• 3 x 機殼風扇接頭 (1 x 4-pin、2 x 3-pin)

• 1 x 電源風扇接頭 (3-pin)

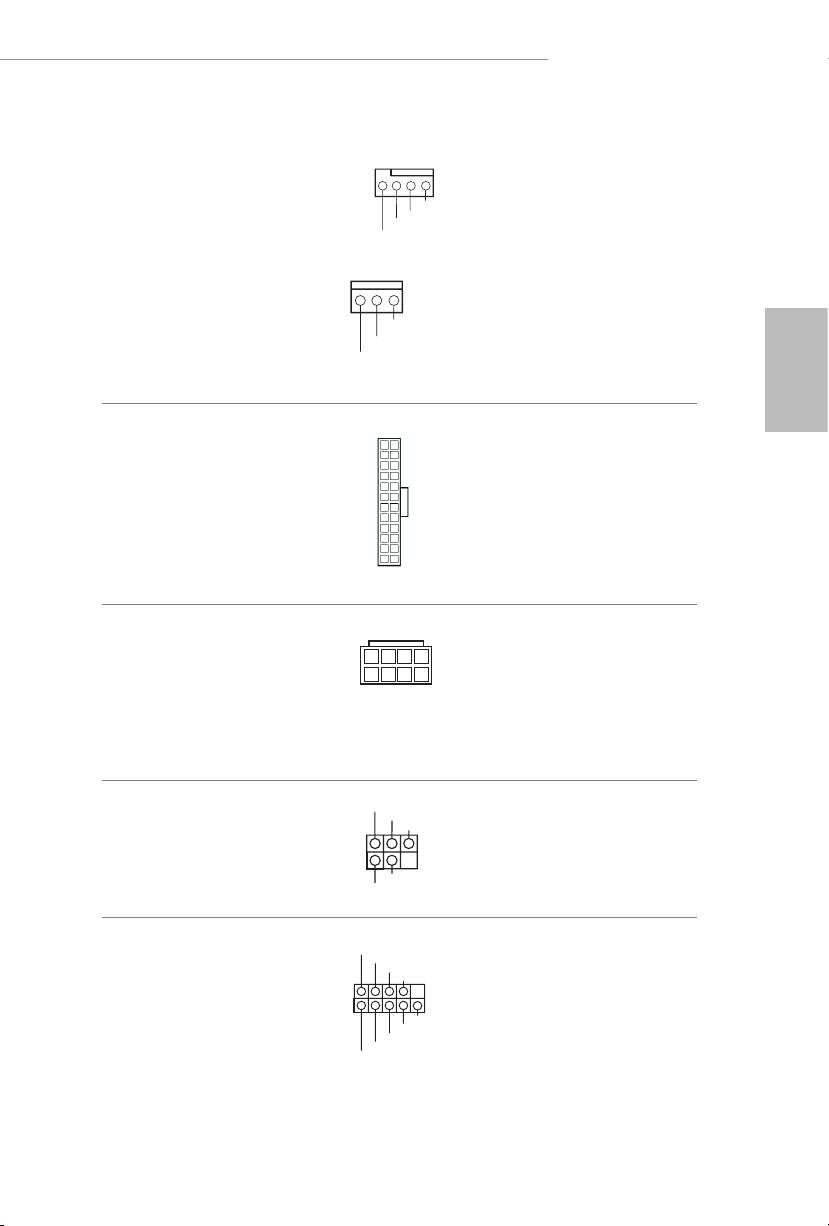

• 1 x 24 pin ATX 電源接頭

• 1 x 8 pin 12V 電源接頭 ( 高密度電源接頭 )

• 1 x 前面板音訊接頭

• 2 x USB 2.0 排針 ( 支援 4 USB 2.0 連接埠 )

• 1 x 直式 A USB 2.0

• 1 x USB 3.0 排針 ( 支援 2 USB 3.0 連接埠 )

• 1 x 電源開關，含 LED

• 1 x 重設開關，含 LED

• 1 x 清除 CMOS 開關

• 1 x Post 狀態檢查 (PSC)

• 1 x 慢速模式開關

• 1 x LN2 模式開關

• 1 x BIOS 選擇開關

BIOS 功能

• 2 x 64Mb AMI UEFI Legal BIOS，具備多國語言 GUI 支援 (1

x 主 BIOS and 1 x 備用 BIOS)

• 支援安全備份 UEFI 技術

• ACPI 1.1 符合喚醒自動開機

• 支援 SMBIOS 2.3.1

• CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整

165

165

支援 CD

• 驅動程式、公用程式、防毒軟體（試用版）、CyberLink

MediaEspresso 6.5 Trial、Google Chrome 瀏覽器及工具列、

Start8、MeshCentral、Splashtop Streamer

硬體

• CPU ／機殼溫度感應

• CPU ／機殼／電源風扇轉速計

• CPU ／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼

繁體中文

風扇速度）

• CPU ／機殼風扇多重速度控制

• 電壓監控： +12V、+5V、+3.3V、CPU Vcore

作業系統

• 相容 Microso® Windows® 8 / 8 64 位元 / 7 / 7 64 位元

認證

• FCC、CE、WHQL

• ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器）

* 如需產品詳細資訊，請上我們的網站： http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自

由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至

會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻

所造成的可能損害概不負責。

在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記憶

體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使用 ASRock

XFast RAM 運用 Windows® 無法使用的記憶體。

166

Z87M OC Formula

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒

有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套

在 pin1 及 pin2 時，這兩個針腳皆為「短路」。

繁體中文

清除 CMOS 跳線

(CLRCMOS1)

清除 CMOS預設

( 請參閱第 1 頁，編號 22）

您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預

設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，

請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在

更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必

須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取

出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

清除 CMOS 按鈕擁有與清除 CMOS 跳線相同的功能。
