ASRock Z87M OC Formula: 1 简介

Z87M OC Formula

1 简介

感谢您购买 ASRock Z87M OC Formula，这是按照 ASRock 一贯严格质量控制标

准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计

和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不

另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我们不

会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了

�简体中文

解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。

ASRock 网站 http://www.asrock.com。

�简体中文

1.1 包装清单

• ASRock Z87M OC Formula 主板（Micro ATX 规格尺寸）

• ASRock Z87M OC Formula 快速安装指南

• ASRock Z87M OC Formula 支持光盘

• 4 x 串行 ATA (SATA) 数据线（选购）

• 10 x OC 螺钉

• GELID Solution GC-Extreme 散热膏

• 1 x WiFi 模块螺丝

• 1 x mSATA 螺丝

147

147

1.2 规格

平台

• Micro ATX 规格尺寸

• 优质亮金电容器设计（100% 日本造高品质导电性高分子

电容器）

A-Style

• 家庭云

• 115dB 超高保真音效

• HDMI-In

�简体中文

OC Formula

OC Formula 电源套装

套装

• 12 电源相设计

• Digi Power （帝捷）

�简体中文

• 双堆栈 MOSFET (DSM)

• 多滤光片电容 (MFC)（过滤 3 种不同电容器的不同噪音：

DIP 固态电容、POSCAP 和 MLCC)

• 优质合金电感（与铁粉电感相比，内核损耗可降低 70%）

OC Formula 接口套装

• 高密度电源接口（8 针）

• 15μ 金手指（CPU 插座、内存插槽和 PCIE x16 插槽）

• 无失真插槽

OC Formula 散热套装

• 8 层 PCB

• 4 x 2 盎司纯铜

• GELID Solutions GC-Extreme 散热膏

CPU

• 支持 LGA1150 封装第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® /

Pentium® / Celeron®

• 支持 Intel® Turbo Boost 2.0 技术

• 支持 Intel® K 系列不锁频 CPU

• 支持 ASRock BCLK 全范围超频

®

芯片集

• Intel

Z87

148

Z87M OC Formula

内存

• 双通道 DDR3 内存技术

• 4 x DDR3 DIMM 槽

• 支持 DDR3 3000+(OC)/2933(OC)/2800(OC)/2400(OC)/2133

(OC)/1866(OC)/1600/1333/1066 非 ECC，非缓冲内存

• 支持系统内存容量： 32GB

• 支持 Intel® Extreme Memory Prole (XMP)1.3/1.2

• 无失真插槽

扩充槽

• 2 x PCI Express 3.0 x16 槽 (PCIE1/PCIE3: 单 - x16 (PCIE1)；

�简体中文

双 - x8 (PCIE1) / x8 (PCIE3))

• 1 x PCI Express 2.0 x4 槽

• 1 x PCI Express 2.0 x1 槽

• 1 x 半尺寸 mini-PCI Express 槽

�简体中文

• 1 x mSATA/mini-PCI Express 槽

*mSATA/mini-PCI Express 插槽与 SATA3_4 插槽端口共用

TM

TM

• 支持 AMD Quad CrossFireX

和 CrossFireX

TM

TM

• 支持 NVIDIA® Quad SLI

和 SLI

图形

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视

效和 VGA 输出。

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，

采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、

Intel® InTruTM 3D、Intel® Clear Video HD 技术、Intel®

InsiderTM、Intel® HD Graphics 4400/4600

• Pixel Shader 5.0、DirectX 11.1

• 最大共享内存 1792MB

• 双 VGA 输出：通过独立显示控制器支持 HDMI 和

DisplayPort 端口

• 支持 HDMI 技术，24Hz 时最大分辨率达 4K x 2K

(4096x2304)

• 支持 DisplayPort ，24Hz 时最大分辨率达 4K x 2K

(4096x2304)

• 通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto

Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音

频）

• 通过 HDMI 和 DisplayPort 端口支持 HDCP 功能

• 通过 HDMI 和 DisplayPort 端口支持全高清 1080p Blu-ray

(BD) 播放。

149

149

音频

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1150

音频编解码器）

• 优质 Blu-ray 音频支持

• 支持 115dB 超高保真音效

- 115dB SNR DAC，带微分放大器

-

TI® NE5532 优质耳放（支持最高 600 Ohms ）

- Direct Drive（直接驱动）技术

- EMI 屏蔽罩 - PCB 隔离罩

• 支持 DTS 连接

�简体中文

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• 支持 Intell® Remote Wake（远程唤醒）技术

�简体中文

• 支持 Wake-On-LAN（网上唤醒）

• 支持高能效以太网 802.3az

• 支持 PXE

后面板 I/O

• 1 x PS/2 鼠标 / 键盘端口

• 1 x HDMI 输出端口

• 1 x HDMI 输入端口

• 1 x DisplayPort

• 1 x 光学 SPDIF 输出端口

• 1 x eSATA 接口

• 2 x USB 2.0 端口

• 4 x USB 3.0 端口 (Intel® Z87) (ASMedia Hub)

• 2 x USB 3.0 端口 (Intel® Z87)

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED

LED）

• 1 x 清除 CMOS 按钮

• 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声

器 / 麦克风

150

Z87M OC Formula

存储

• 6 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、

RAID 5、RAID 10、Intel Rapid Storage Technology 12 和

Intel Smart Response Technology）、NCQ、AHCI 和热插拔

• 1 x eSATA 接口，支持 RAID (RAID 0、RAID 1、RAID 5、

RAID 10、Intel Rapid Storage Technology 12 和 Intel Smart

Response Technology)、NCQ、AHCI 和热插拔

* （eSATA 接口与 SATA3_1 端口共享）

接口

• 1 x IR 接脚

�简体中文

• 1 x COM 端口接脚

• 1 x 电源 LED 接脚

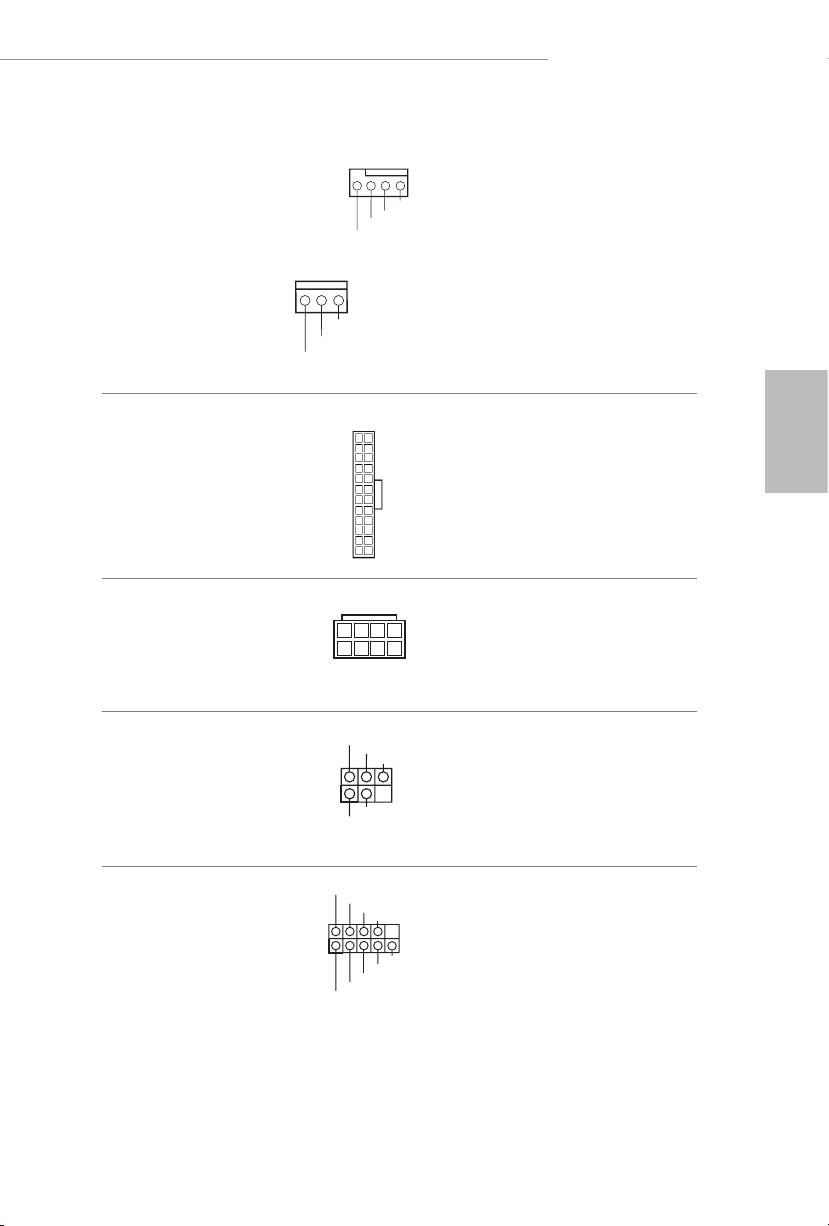

• 2 x CPU 风扇接口 (1 x 4 针 , 1 x 3 针 )

• 3 x 机箱风扇接口 (1 x 4 针 , 2 x 3 针 )

�简体中文

• 1 x 电源风扇接口 (3 针 )

• 1 x 24 针 ATX 电源接口

• 1 x 8 针 12V 电源接口（高密度电源接口）

• 1 x 前面板音频接口

• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口）

• 1 x 垂直 A 类型 USB 2.0

• 1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口）

• 1 x 电源开关，带 LED

• 1 x 重置开关，带 LED

• 1 x 清除 CMOS 按钮

• 1 x Post 状态检查 (PSC)

• 1 x 慢速模式开关

• 1 x LN2 模式开关

• 1 x BIOS 选择开关

BIOS 功能特点

• 2 x 64Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持（1

x 主 BIOS 和 1 x 备份 BIOS）

• 支持应急 UEFI 技术

• ACPI 1.1 兼容唤醒事件

• SMBIOS 2.3.1 支持

• CPU、DRAM、PCH 1.05V、PCH 1.5V 电压多次调整

（Voltage Multi-adjustment）
