ASRock Z87 Extreme3: 1 Введение

1 Введение: ASRock Z87 Extreme3

1 Введение

Благодарим вас за приобретение надежной материнской платы ASRock

Z87 Extreme3, выпускаемой под постоянным строгим контролем

компании ASRock. Эта материнская плата обеспечивает великолепную

производительность и характеризуется прочной конструкцией в соответствии

с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и

программного обеспечения BIOS содержимое настоящей документации

может быть изменено без предварительного уведомления. При изменении

содержимого настоящего документа его обновленная версия будет доступна

на вебайте ASRock без предварительного уведомления. При необходимости

технической поддержки, связанной с материнской платой, посетите

веб-сайт и найдите на нем информацию о модели используемой вами

материнской платы. На веб-сайте ASRock также можно найти самый

последний перечень поддерживаемых VGA-карт и ЦП. Вебайт ASRock

http://www.asrock.com.

1.1 Комплект поставки

• Материнская плата ASRock Z87 Extreme3 (форм-фактор ATX)

• Краткое руководство по установке ASRock Z87 Extreme3

• Диск с ПО для ASRock Z87 Extreme3

• 2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

Русский

• 1 х экран панели с портами ввода-вывода

• 1 x карта ASRock SLI_Bridge_2S

72

Z87 Extreme3

1.2 Спецификация

Платформа

• Форм-фактор ATX

• Конструкция Premium Gold Capacitor (с использованием

высококачественных конденсаторов из проводящих

полимеров производства Японии)

TM

ЦП

• Поддержка процессоров 4-го поколения Intel® Core

i7 /

i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150

• Digi Power Design

• Система питания 8

®

• Поддержка технологии Intel

Turbo Boost 2.0

®

• Поддержка процессоров Intel

серии K с

разблокированным множителем

®

Чипсет

• Intel

Z87

Память

• Двухканальная память DDR3

• 4 х гнездо DDR3 DIMM

• Поддержка модулей памяти DDR3 2933+(OC)/2800(OC)/2

400(OC)/2133(OC)/

1866(OC)/1600/1333/1066 Non-ECC Unbuered

• Максимальный объем системной памяти: 32 Гб

(см. «ПРЕДОСТЕРЕЖЕНИЕ»)

®

• Поддержка Intel

Extreme Memory Prole (XMP)1.3/1.2

Русский

Гнезда

• 2 x PCI Express 3,0 x16 гнезд (PCIE2/PCIE3: одинарный

расширения

при x16 (PCIE2); двойной при x8 (PCIE2) / x8 (PCIE3))

• 1 x PCI Express 2,0 x1

• 3 x гнездо PCI

TM

TM

• Поддержка AMD Quad CrossFireX

и CrossFireX

TM

TM

• Поддержка NVIDIA® Quad SLI

и SLI

73

Графическая

• Поддержка выходных сигналов Intel® HD Graphics Built-

система

in Visuals и VGA возможна только при использовании

процессоров со встроенными графическими

процессорами.

• Поддержка Intel® HD Graphics Built-in Visuals: Intel® Quick

Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1,

Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel®

InsiderTM, Intel® HD Graphics 4400/4600

• Pixel Shader 5.0, DirectX 11.1

• Максимальный объем совместно используемой памяти:

1792 Мб

• Три выхода VGA: D-Sub, DVI-D и HDMI

• Поддержка работы с тремя мониторами

• Поддержка технологии HDMI с максимальным

разрешением до 4K × 2K (4096x2304) при 24 Гц

• Поддержка DVI-D с максимальным разрешением до

1920x1200 при 60 Гц

• Поддержка D-Sub с максимальным разрешением до

1920x1200 при 60 Гц

• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и

HBR (High Bit Rate Audio) по HDMI (необходим HDMI-

совместимый монитор)

• Поддержка функции HDCP через порты DVI-I и HDMI

Русский

• Поддержка воспроизведения Full HD 1080p Blu-ray (BD)

через порты DVI-D и HDMI

Аудио

• 7.1анальный звук высокой четкости HD Audio с

защитой данных (аудиокодек Realtek ALC892)

• Поддержка Premium Blu-ray Audio

ЛВС

• Gigabit LAN 10/100/1000 Мб/с

• Giga PHY Intel® I217V

• Поддержка технологии Intel® Remote Wake Technology

• Поддержка Wake-On-LAN

• Поддержка Energy Ecient Ethernet 802.3az

• Поддержка PXE

74

Z87 Extreme3

Порты

• 1 x порт мыши/клавиатуры PS/2

ввода-

• 1 x D-Sub

вывода

• 1 x DVI-D

на задней

• 1 x HDMI

панели

• 1 x оптический выходной SPDIF

• 2 x USB 2.0

• 4 x USB 3.0

• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

• Разъемы HD Audio: задние динамики / центральный

динамик / сабвуфер / линейный вход / передние

динамики / микрофон

Запоминающие

• 6 x разъем SATA3 6,0 Гб/с, поддержка RAID (RAID 0,

устройства

RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology

12 и Intel Smart Response Technology), функции NCQ,

AHCI и «горячая» замена

Разъемы

• 1 x колодка IR

• 1 x колодка СОМ-порта

• 1 x колодка светодиодного индикатора питания

• 2 x разъем для вентилятора ЦП (1 х 4-контактный, 1 х

3-контактный)

• 3 x разъема для вентилятора корпуса (1 х 4-контактный,

2 х 3-контактный)

• 1 x разъем для вентилятора блока питания

(3-контактный)

• 1 х разъем питания АТХ (24-контактный)

Русский

• 1 x 8-контактный разъем питания 12 В

• 1 x аудиоразъем на передней панели

• 1 x выходной разъем SPDIF

• 2 x колодки USB 2.0 (поддержка 4 портов USB 2.0)

• 1 x колодка USB 3.0 (поддержка 2 портов USB 3.0)

Особенности

• 64 Мб AMI UEFI Legal BIOS с поддержкой многоязычного

BIOS

ГИП

• Совместимость с управлением энергопотреблением по

ACPI 1.1

• Поддержка SMBIOS 2.3.1

• Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В

75

Диск с ПО

• Драйвера, утилиты, антивирусное ПО (демоверсия),

CyberLink MediaEspresso 6.5 (демоверсия), браузер и

панель инструментов Google Chrome, Start8, MeshCentral,

Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

Контроль

• Датчик температуры ЦП/корпуса

оборудования

• Тахометр вентиляторов ЦП/корпуса/блока питания

• Малошумящий вентилятор ЦП/корпуса (с

автоматической регулировкой оборотов по температуре

ЦП)

• Управление оборотами вентилятора ЦП/корпуса

• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

ОС

• Microso® Windows® 8 / 8 64-разрядная / 7 / 7

64-разрядная

Сертификация

• FCC, CE, WHQL

• Совместимость с ErP/EuP (необходим блок питания,

соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт:

http://www.asrock.com

Русский

76

Z87 Extreme3

Следует учитывать, что разгон процессора, включая изменение настроек

BIOS, применение технологии Untied Overclocking Technology и использование

инструментов разгона независимых производителей, сопряжен с

определенным риском. Разгон процессора может повлиять на стабильность

системы или даже привести к повреждению ее компонентов и устройств. Вы

выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не

несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной ОС Window

фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных

ОС Windows® таких ограничений нет. Для использования той памяти,

которую ОС Windows® не может использовать, используйте ASRock XFast

RAM.

Русский

77

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой

перемычки на контакты перемычка «замкнута». Если колпачковая перемычка

на контакты не установлена, перемычка «разомкнута». На рисунке показана

3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на

них колпачковой перемычки.

Замкнуто Разомкнуто

Перемычка сброса

настроек CMOS

Сброс настроек CMOSпо умолчанию

(CLRCMOS1)

(См. стр. 1, № 14)

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить

и обнулить параметры системы на настройки по умолчанию, выключите

компьютер и извлеките отключите кабель питания от источника питания.

Русский

Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1

на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS.

При необходимости сбросить настройки CMOS сразу после обновления

BIOS сначала перезагрузите систему, а затем выключите компьютер перед

сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль

пользователя по умолчанию сбрасываются только в том случае, если

извлечь батарею CMOS.

Предназначение переключателя сброса настроек CMOS аналогично

предназначению перемычки сброса настроек CMOS.

78

Z87 Extreme3

1.4 Колодки и разъемы, расположенные на материнской

плате

Расположенные на материнской плате колодки и разъемы перемычками

НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые

перемычки. Установка колпачковых перемычек на эти колодки и разъемы

может вызвать неустранимое повреждение материнской платы.

Подключите

Колодка системной

PLED+

расположенные на

PLED-

панели

PWRBTN#

корпусе выключатель

GND

питания, кнопку

(9-контактная, PANEL1)

перезагрузки и

(См. стр. 1, № 12)

1

индикатор состояния

GND

R ESET#

системы к этой колодке

GND

HDLED-

в соответствии с

HDLED+

распределением

контактов,

приведенным ниже.

Перед подключением

кабелей определите

положительный

и отрицательный

контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса.

Можно настроить порядок выключения системы с использованием кнопки

питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней

панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить

Русский

компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели

корпуса. Светодиодный индикатор горит, когда система работает. Когда

система находится в режиме ожидания S1/S3, светодиод мигает. Когда

система находится в режиме ожидания S4 или выключена (S5), светодиод не

горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска,

расположенного на передней панели корпуса. Светодиодный индикатор

горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном

передняя панель включает в себя кнопку питания, кнопку перезагрузки,

светодиодный индикатор питания, светодиодный индикатор работы

жесткого диска, динамик и т. д. При подключении передней панели к этой

колодке правильно подключайте провода к контактам.

79

Колодка светодиодного

Подключите

индикатора питания

светодиодный

(3-контактная, PLED1)

индикатор питания

(См. стр. 1, № 13)

корпуса к этой колодке,

чтобы обеспечить

индикацию состояния

питания системы.

Разъемы Serial ATA3

Эти шесть

(SATA3_0_1:

разъемов SATA3

См. стр.1, № 9)

предназначены для

(SATA3_2_3:

подключения кабелей

См. стр. 1, № 10)

SATA внутренних

(SATA3_4_5:

запоминающих

См. стр. 1, № 11)

устройств для передачи

данных со скоростью до

6,0 Гб/с.

Колодки USB 2.0.

Кроме двух портов USB

(9-контактная, USB2_3)

2.0 на панели ввода-

(См. стр. 1, № 16)

вывода на материнской

(9-контактная, USB4_5)

плате также есть две

(См. стр. 1, № 17)

колодки. Каждая

колодка USB 2.0 может

Русский

поддерживать два

порта.

Колодки USB 3.0.

Кроме четырех портов

(19-контактная,

USB 3.0 на панели ввода-

USB3_4_5)

вывода на материнской

(См. стр. 1, № 8)

плате также есть одна

колодка. Каждая

колодка USB 3.0 может

поддерживать два

порта.

Аудиоколодка передней

Эта колодка

панели

предназначена

(9-контактная, HD_

для подключения

AUDIO1)

аудиоустройств к

(См. стр. 1, № 22)

передней аудиопанели.

80

1

PLED-

PLED+

PLED+

SATA3_0_1SATA3_4_5 SATA3_2_3

USB_PWR

P-

P+

GND

DUMMY

1

GND

P+

P-

USB_PWR

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

1

GND

PRESENCE#

MIC_RET

OUT_RET

1

OUT2_L

J_SENSE

OUT2_R

MIC2_R

MIC2_L

Z87 Extreme3

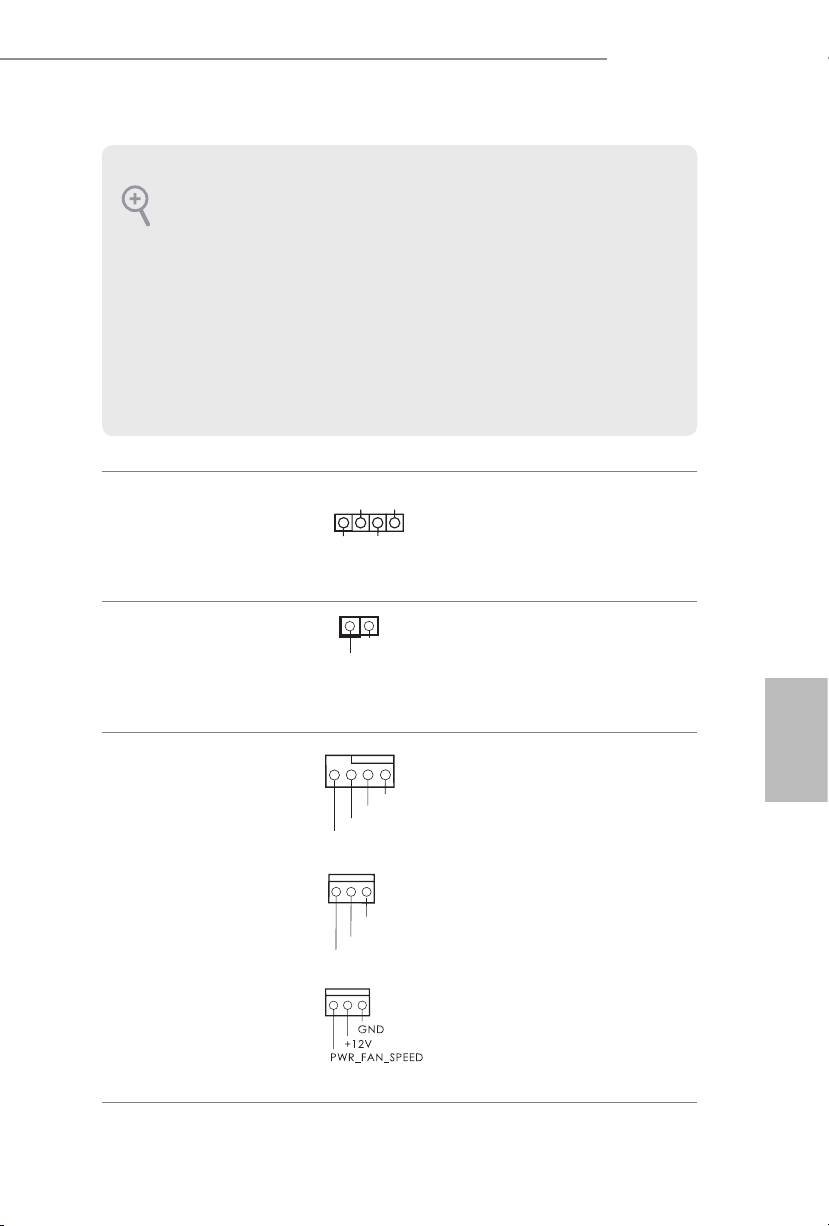

Колодка динамика

Предназначена для

корпуса

подключения динамика

(4-контактная,

корпуса.

SPEAKER1)

(См. стр. 1, № 12)

Выходной разъем SPDIF

Подключите разъем

(2-контактный, SPDIF_

SPDIF_OUT карты

OUT1)

HDMI VGA к этой

(См. стр.10, № 19)

колодке при помощи

кабеля.

Разъемы для

Предназначены для

Русский

вентиляторов корпуса и

подключения кабелей

блока питания

разъемов вентиляторов

(4-контактный, CHA_

и подключения черного

FAN1)

провода к заземлению.

(См. стр. 1, № 15)

(3-контактный, CHA_

FAN2)

(См. стр. 1, № 2)

(3-контактный, CHA_

FAN3)

(См. стр. 1, № 24)

(3-контактный, PWR_

FAN1)

(См. стр. 1, № 23)

81

1

+5V

DUMMY

DUMMY

SPEAKER

GND

+ 12V

CHA_ FAN_SPEED

FAN_SPEED

GND

+12V

1

GND

SPDIFOUT

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели

корпуса поддерживал передачу сигналов HDA. Инструкции по установке

системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке

передней панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.

B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.

C. Подключите провод заземления (GND) к контакту заземления (GND).

D. Контакты MIC_RET и OUT_RET используются только для аудиопанели

высокого разрешения. При использовании аудиопанели AC’97 их подключать

не нужно.

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic

панели управления Realtek и отрегулируйте параметр Recording Volume

(Громкость записи).

Разъемы вентиляторов

Эта материнская

плата снабжена

ЦП

4-контактным разъемом

(4-контактный, CPU_

для малошумящего

FAN1)

вентилятора ЦП.

(См. стр. 1, № 3)

Если вы собираетесь

подключить

3-контактный

(3-контактный, CPU_

вентилятор процессора,

FAN2)

подключайте его к

(См. стр. 1, № 4)

контактам 1-3.

Разъем питания АТХ

Эта материнская

плата снабжена

(24-контактный,

24-контактным

ATXPWR1)

разъемом питания АТХ.

(См. стр. 1, № 7)

Чтобы использовать

20-контактный

разъем питания ATX,

подключите его вдоль

контакта 1 и контакта

13.

Разъем питания АТХ 12 В

Эта материнская

плата снабжена

(8-контактный,

8-контактным разъемом

ATX12V1)

Русский

питания АТХ 12 В.

(См. стр. 1, № 1)

Чтобы использовать

4-контактный

разъем питания ATX,

подключите его вдоль

контакта 1 и контакта 5.

Колодка инфракрасного

Эта колодка поддерживает

дополнительную

модуля

беспроводную передачу

(5-контактная, IR1)

и прием сигналов

(См. стр. 1, № 20)

инфракрасного модуля.

Колодка

Колодка COM1

поддерживает

последовательного

подключение модуля

порта

последовательного

(9-контактная, COM1)

порта.

(См. стр. 1, № 21)

82

GND

+

12V

CPU_FA

N_SPEED

14

58

12

24

1

13

GND

IRRX

DUMMY

IRTX

+5VSB

1

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

1

GN D

+ 12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

RRI#1

1

2

3

4
