ASRock Z87 Extreme3: 1 Pendahuluan
1 Pendahuluan: ASRock Z87 Extreme3
1 Pendahuluan
Terima kasih telah membeli motherboard ASRock Z87 Extreme3, yakni
motherboard andal yang diproduksi di bawah kendali mutu ketat yang sejalan
dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain
Bahasa Indonesia
canggih yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.
Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka
isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.
Jika terdapat perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs
web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan
teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan
informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan
kartu VGA dan daar dukungan CPU terkini di situs web ASRock. Situs web ASRock
http://www.asrock.com.
1.1 Isi Kemasan
• Motherboard ASRock Z87 Extreme3 (Bentuk dan Ukuran Micro ATX)
• Panduan Ringkas ASRock Z87 Extreme3
• CD Dukungan ASRock Z87 Extreme3
• 2 x Kabel Data SATA (Serial ATA) (Opsional)
• 1 x Pelindung Panel I/O
• 1 x Kartu ASRock SLI_Bridge_2S
150
Z87 Extreme3
1.2 Spesikasi
Platform
• Bentuk dan Ukuran ATX
• Desain Premium Gold Capacitor (100% Kapasitor Polimer
Konduktif berkualitas tinggi buatan Jepang)
TM
CPU
• Mendukung Intel® Core
i7 / i5 / i3 Generasi Ke-4 / Xeon® /
Pentium® / Celeron® dalam Paket LGA1150
• Desain Digi Power
Bahasa Indonesia
• Desain 8 Fase Daya
®
• Mendukung Teknologi Intel
Turbo Boost 2.0
®
• Mendukung CPU Intel
K-Series unlocked
®
Chipset
• Intel
Z87
Memori
• Teknologi Memori DDR3 Kanal Ganda
• 4 x Slot DDR3 DIMM
• Mendukung DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(
OC)/
1866(OC)/1600/1333/1066 non-ECC, memori tanpa buer
• Kapasitas maksimum memori sistem: 32GB
(lihat PERHATIAN)
®
• Mendukung Intel
Extreme Memory Prole (XMP)1.3/1.2
Slot Ekspansi
• 2 x Slot PCI Express 3.0 x16 (PCIE2/PCIE3: satu pada x16
(PCIE2); dua pada x8 (PCIE2) / x8 (PCIE3))
• 1 x Slot PCI Express 2.0 x1
• 3 x Slot PCI
TM
TM
• Mendukung AMD Quad CrossFireX
dan CrossFireX
TM
TM
• Mendukung NVIDIA® Quad SLI
dan SLI
151
Gras
• Intel® HD Graphics Built-in Visuals dan output VGA hanya
didukung dengan prosesor yang terintegrasi GPU.
• Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick
Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW
Bahasa Indonesia
Encode1, Intel® InTruTM 3D, Teknologi Intel® Clear Video
HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memori bersama maksimum 1792MB
• Tiga pilihan output VGA: D-sub, DVI-D, dan HDMI
• Mendukung Tiga Monitor
• Mendukung Teknologi HDMI dengan resolusi maksimum
hingga 4K × 2K (4096x2304) @ 24Hz
• Mendukung DVI-D dengan resolusi maksimum hingga
1920x1200 @ 60Hz
• Mendukung D-Sub dengan resolusi maksimum hingga
1920x1200 @ 60Hz
• Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan
HBR (High Bit Rate Audio) dengan HDMI (memerlukan
monitor HDMI yang kompatibel)
• Mendukung fungsi HDCP dengan port DVI-D dan HDMI
• Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan
port DVI-D dan HDMI
Audio
• Audio HD 7.1 CH dengan Perlindungan Konten (Realtek
ALC892 Audio Codec)
• Mendukung audio Blu-ray premium
LAN
• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Mendukung Teknologi Intel® Remote Wake
• Mendukung Wake-On-LAN
• Mendukung Energy Ecient Ethernet 802.3az
• Mendukung PXE
152
Z87 Extreme3
Panel I/O
• 1 x Port Mouse/Keyboard PS/2
Belakang
• 1 x Port D-Sub
• 1 x Port DVI-D
• 1 x Port HDMI
• 1 x Port SPDIF Out Optik
• 2 x Port USB 2.0
• 4 x Port USB 3.0
• 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan
SPEED LED)
Bahasa Indonesia
• Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran
masuk/Speaker Depan/Mikrofon
Penyimpanan
• 6 x Konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0,
RAID 1, RAID 5, RAID 10, Teknologi Intel Rapid Storage 12,
dan Teknologi Intel Smart Response), fungsi NCQ, AHCI,
dan “Hot Plug”
Konektor
• 1 x Header IR
• 1 x Header port COM
• 1 x Kepala LED daya
• 2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)
• 3 x Konektor kipas chassis (1 x 4-pin, 2 x 3-pin)
• 1 x Konektor kipas daya (3-pin)
• 1 x Konektor daya ATX 24 pin
• 1 x Konektor daya 12V 8 pin
• 1 x Konektor audio panel depan
• 1 x Konektor SPDIF Out
• 2 x Header USB 2.0 (mendukung 4 port USB 2.0)
• 1 x Header USB 3.0 (mendukung 2 port USB 3.0)
Fitur BIOS
• 64Mb AMI UEFI Legal BIOS dengan dukungan GUI
Multibahasa
• ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
• Dukugan SMBIOS 2.3.1
• Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V
153
Dukungan CD
• Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba),
CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome
Browser dan Toolbar, Start8, MeshCentral, Splashtop
Streamer, Intel® Extreme Tuning Utility (IXTU)
Bahasa Indonesia
Perangkat
• Sensor Suhu CPU/Chassis
Keras Monitor
• Takometer CPU/Chassis/Kipas Daya
• Kipas Hening CPU/Chassis (Memungkinkan Penyesuaian
Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)
• Kontrol Multikecepatan Kipas CPU/Chassis
• Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
OS
• Kompatibel dengan Microso® Windows® 8 / 8 64-bit / 7 / 7
64-bit
Sertikasi
• FCC, CE, WHQL
• Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)
* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com
154
Z87 Extreme3
Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan
pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau
menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi
stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan
perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak
bertanggung jawab atas kemungkinan kerusakan karena overclocking.
Bahasa Indonesia
Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena
akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi
Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan
ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan
Windows® tersebut.
155
1.3 Kongurasi Jumper
Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper
diletakkan pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper
yang diletakkan pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan
Bahasa Indonesia
jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper
diletakkan pada 2 pin tersebut.
Pendek
Terbuka
Clear CMOS Jumper
(CLRCMOS1)
Clear CMOSDefault
(lihat hal. 1, No. 14)
CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk
mengosongkan dan mengatur ulang parameter sistem ke kongurasi default,
matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama
15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada
CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah
Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai
meng-update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan
tindakan clear-CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default
pengguna akan dikosongkan hanya jika baterai CMOS dikeluarkan.
Switch Clear CMOS memiliki fungsi yang sama seperti Clear CMOS jumper.
156
Z87 Extreme3
1.4 Header dan Konektor Onboard
Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup
jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header
dan konektor akan mengakibatkan kerusakan permanen pada motherboard.
Header Panel Sistem
PLED+
Sambungkan switch daya,
PLED-
PWRBTN#
Bahasa Indonesia
(PANEL1 9-pin)
atur ulang indikator status
GND
(lihat hal. 1, No. 12)
sistem dan switch daya
1
pada chassis ke header
GND
R ESET#
GND
tersebut berdasarkan
HDLED-
HDLED+
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.
PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi
cara mematikan sistem menggunakan switch daya.
RESET (Switch Atur Ulang):
Sambungkan switch atur ulang pada panel depan chassis. Tekan switch atur
ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal
melakukan pengaktifan ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala
bila sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi
tidur S1/S3. LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan
menyala bila hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya
terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive,
speaker, dll. Bila menyambungkan modul panel depan chassis ke header, pastikan
penetapan kabel dan pin disesuaikan dengan benar.
157
Header LED Daya
Sambungkan LED daya
(PLED1 3-pin)
chassis ke header ini
(lihat hal. 1, No. 13)
untuk
menunjukkan
status daya sistem.
Bahasa Indonesia
Konektor Serial ATA3
Keenam konektor SATA3
(SATA3_0_1:
ini mendukung kabel data
lihat hal. 1, No. 9)
SATA untuk perangkat
(SATA3_2_3:
penyimpanan internal
lihat hal. 1, No. 10)
dengan kecepatan transfer
(SATA3_4_5:
data hingga 6,0 Gb/s.
lihat hal. 1, No. 11)
Header USB 2.0
Selain dua port USB
(USB2_3 9-pin)
2.0 pada panel I/O,
(lihat hal. 1, No. 16)
terdapat dua header pada
(USB4_5 9-pin)
motherboard ini. Masing-
(lihat hal. 1, No. 17)
masing header USB 2.0
dapat mendukung dua
port.
Header USB 3.0
Selain empat port USB
(USB3_4_5 19-pin)
3.0 pada panel I/O,
(lihat hal. 1, No. 8)
terdapat satu header pada
motherboard ini. Masing-
masing header USB 3.0
dapat mendukung dua
port.
Header Audio Panel
Header ini untuk
Depan
menyambungkan
(HD_AUDIO1 9-pin)
perangkat audio ke panel
(lihat hal. 1, No. 22)
audio depan.
158
1
PLED-
PLED+
PLED+
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Z87 Extreme3
Bahasa Indonesia

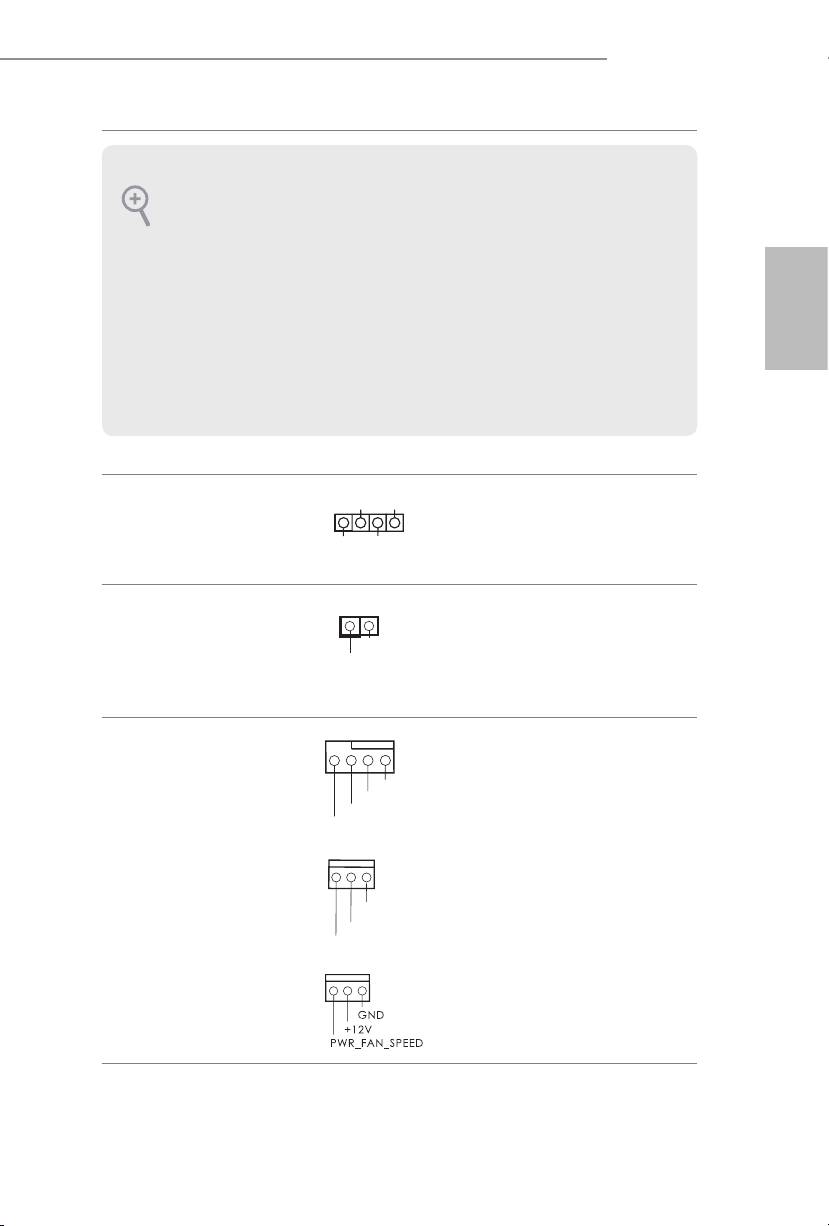

Header Speaker Chassis
Sambungkan speaker
(SPEAKER1 4-pin)
chassis ke header ini.
(lihat hal. 1, No. 12)
Konektor SPDIF Out
Sambungkan konektor
(SPDIF_OUT1 2-pin)
SPDIF_OUT kartu VGA
(lihat hal. 10, No. 19)
HDMI ke header ini
menggunakan kabel.
Konektor Kipas Chassis
Sambungkan kabel kipas
dan Daya
ke konektor kipas, lalu
(CHA_FAN1 4-pin)
cocokkan kabel hitam
(lihat hal. 1, No. 15)
dengan pin ground.
(CHA_FAN2 3-pin)
(lihat hal. 1, No. 2)
(CHA_FAN3 3-pin)
(lihat hal. 1, No. 24)
(PWR_FAN1 3-pin)
(lihat hal. 1, No. 23)
159
1
+5V
DUMMY
DUMMY
SPEAKER
GND
+ 12V
CHA_ FAN_SPEED
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1
GND
SPDIFOUT
1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis
harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam
panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan
dengan melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu
menyambungkannya untuk panel audio AC’97.
E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Panel kontrol
Realtek, lalu sesuaikan “Volume Perekaman”.
Konektor Kipas CPU
Motherboard ini
(CPU_FAN1 4-pin)
memberikan konektor
(lihat hal. 1, No. 3)
kipas CPU 4-Pin
(Kipas Hening). Jika
Bahasa Indonesia
(CPU_FAN2 3-pin)
Anda berencana untuk
(lihat hal. 1, No. 4)
menyambungkan kipas
CPU 3-Pin, sambungkan
ke Pin 1-3.
Konektor Daya ATX
Motherboard ini
(ATXPWR1 24-pin)
memberikan konektor
(lihat hal. 1, No. 7)
daya ATX 24-pin. Untuk
menggunakan catu daya
ATX 20-pin, pasang
bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V
Motherboard ini
(ATX12V1 8-pin)
memberikan konektor
(lihat hal. 1, No. 1)
daya ATX 12V 8-pin.
Untuk menggunakan catu
daya ATX 4-pin, pasang
bersama Pin 1 dan Pin 5.
Header Modul
Header ini mendukung modul
Inframerah
transmisi nirkabel opsional dan
(IR1 5-pin)
menerima modul inframerah.
(lihat hal. 1, No. 20)
Header Port Seri
Header COM1 ini
(COM1 9-pin)
mendukung modul port
(lihat hal. 1, No. 21)
seri.
160
GND
+
12V
CPU_FA
N_SPEED
14
58
12
24
1
13
GND
IRRX
DUMMY
IRTX
+5VSB
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
RRTS#1
GND
TTXD1
DDCD#1
1
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
RRI#1
1
L
2
3
4
Contact Information
If you need to contact ASRock or want to know more about ASRock, you’re welcome
to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer
for further information. For technical questions, please submit a support request
form at http://www.asrock.com/support/tsd.asp
ASRock Incorporation
2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District,
Taipei City 112, Taiwan (R.O.C.)
ASRock EUROPE B.V.
Bijsterhuizen 3151
6604 LV Wijchen
e Netherlands
Phone: +31-24-345-44-33
Fax: +31-24-345-44-38
ASRock America, Inc.
13848 Magnolia Ave, Chino, CA91710
U.S.A.
Phone: +1-909-590-8308
Fax: +1-909-590-1026
EC-Declaration of Conformity
For the following equipment:
Motherboard
(Product Name)
Z87 Extreme3 / ASRock
(Model Designation / Trade Name)
ASRock Incorporation
(Manufacturer Name)
2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.)
(Manufacturer Address)
is herewith conrmed to comply with the requirements set out in the Council
Directive on the Approximation of the Laws of the Member States relating to
Electromagnetic Compatibility Directive (2004/108/EC) and Safety Directive (2006/95/
EC), the following standards are applied:
☑
EN 55022: 2006+A1:2007
☑
EN 61000-3-2: 2009
☑
EN 61000-3-3: 2008
☑
EN 55024: 1998 + A1:2001 + A2:2003
IEC 61000-4-2: 2008;
IEC 61000-4-3: 2010; IEC 61000-4-4: 2010;
IEC 61000-4-5: 2005; IEC 61000-4-6: 2008;
IEC 61000-4-8: 2009; IEC 61000-4-11: 2004;
☑
EN 60950-1: 2005 + A1:2009
IEC 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011
e following manufacturer / importer or authorized representative established within
the EUT is responsible for this declaration:
ASRock EUROPE B.V.
(Company Name)
Bijsterhuizen 3151 6604 LV Wijchen e Netherlands
(Company Address)
Person responsible for making this declaration:
(Name, Surname)
A.V.P
(Position / Title)
Apr. 26, 2013
(Date)
P/N: 15G06X614000AK V1.0
