ASRock Z87 Extreme3: 1 Einleitung

Grakkarte

• Integrierte Intel® HD Graphics-Visualisierung und VGA-

Ausgänge können nur mit Prozessoren unterstützt werden,

die GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung:

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2

Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD

Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600

• Pixel Shader 5.0, DirectX 11.1

• Max. geteilter Speicher: 1792 MB

• Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI

• Unterstützt drei Monitore

• Unterstützt HDMI-Technologie mit maximaler Auösung

von 4K × 2K (4096 x 2304) bei 24 Hz

• Unterstützt DVI-D mit maximaler Auösung von 1920 x

1200 bei 60 Hz

• Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200

bei 60 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI

(konformer HDMI-Monitor erforderlich)

• Unterstützt HDCP-Funktion mit DVI-D- und HDMI-Ports

• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit

DVI-D- und HDMI-Ports

Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-

Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Unterstützt Intel® Remote Wake Technology

• Unterstützt Wake-On-LAN

Deutsch

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE

30

Z87 Extreme3

Rückblende,

• 1 x 1 x PS/2-Mausanschluss/Tastaturanschluss

E/A

• 1 x D-Sub-Port

• 1 x DVI-D-Port

• 1 x HDMI-Port

• 1 x Optischer SPDIF-Ausgang

• 2 x USB 2.0-Ports

• 4 x USB 3.0-Ports

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED

und Geschwindigkeit-LED)

• HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass /

Line-in / Vorderer Lautsprecher /Mikrofon

Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology

12 und Intel Smart Response Technology), NCQ, AHCI und

„Hot-Plugging“-Funktionen

Anschluss

• 1 x IR-Stileiste

• 1 x COM-Anschluss-Stileiste

• 1 x Betrieb-LED-Stileiste

• 2 x CPU-Lüeranschlüsse (1 x 4-polig, 1 x 3-polig)

• 3 x Gehäuselüeranschlüsse (1 x 4-polig, 2 x 3-polig)

• 1 x Netzteillüeranschluss (3-polig)

• 1 x 24-poliger ATX-Netzanschluss

• 1 x 8-poliger 12-V-Netzanschluss

• 1 x Audioanschluss an Frontblende

• 1 x SPDIF-Ausgang

• 2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports)

• 1 x USB 3.0-Stileiste (unterstützt zwei USB 3.0-Ports)

BIOS-

• 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung

Funktion

mehrsprachiger grascher Benutzerschnittstellen

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

• CPU, DRAM, PCH 1,05 V, PCH 1,5 V /

Deutsch

Mehrfachspannungsanpassung

31

Support-CD

• Treiber, Dienstprogramme, Antivirensoware (Testversion),

CyberLink MediaEspresso 6.5-Testversion, Google Chrome

Browser und Toolbar, Start8, MeshCentral, Splashtop

Streamer, Intel® Extreme Tuning Utility (IXTU)

Hardware-

• CPU-/Gehäusetemperaturerkennung

überwachung

• CPU/Gehäuse/Netzteil-Lüertachometer

• Lautloser CPU-/Gehäuselüer (ermöglicht automatische

Anpassung der Geschwindigkeit des Gehäuselüers über die

CPU-Temperatur)

• CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssystem

• Konform mit Microso® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit

Zertizierungen

• FCC, CE, WHQL

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Deutsch

32

Z87 Extreme3

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-

Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung

von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken ver-

bunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken

und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene

Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwor-

tung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnut-

zung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger

als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen

Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den

Windows® nicht nutzen kann.

Deutsch

33

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-

Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn

keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“.

Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt

2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten

angebracht ist.

Kurzschließen Oen

CMOS-löschen-Jumper

(CLRCMOS1)

CMOS löschenStandard

(siehe S. 1, Nr. 14)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen

und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie

den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15

Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden

lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt

nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der

BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie

es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-

Batterie entfernt wird.

Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.

Deutsch

34

Z87 Extreme3

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE

Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von

Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard

dauerha beschädigen.

PLED+

PLED-

Systemblende-Stileiste

PWRBTN#

Verbinden Sie

GND

(9-polig, PANEL1)

Netzschalter, Reset-Taste

(siehe S. 1, Nr. 12)

1

und Systemstatusanzeige

GND

R ESET#

am Gehäuse entsprechend

GND

HDLED-

der nachstehenden

HDLED+

Pinbelegung mit dieser

Stileiste. Beachten Sie

vor Anschließen der

Kabel die positiven und

negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die

Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den

Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu

starten lässt.

PLED (Systembetrieb-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-

Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand

bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivität-LED):

Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die

LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein

Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-

LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres

Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig

Deutsch

abgestimmt sind.

35

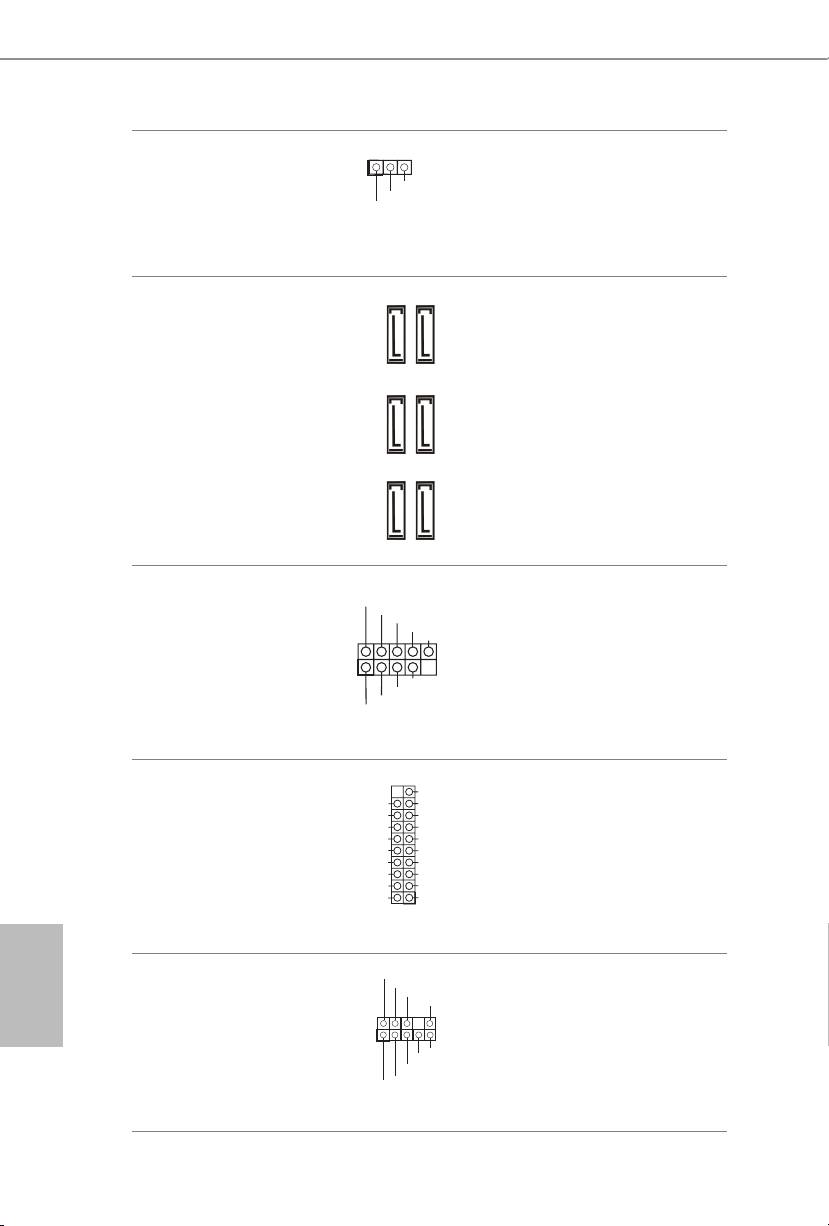

Betrieb-LED-Stileiste

Bitte verbinden Sie

(3-polig, PLED1)

die Betrieb-LED des

(siehe S. 1, Nr. 13)

Gehäuses zur Anzeige des

Systembetriebsstatus mit

dieser Stileiste.

Serial-ATA-III-

Diese sechs SATA-III-

Anschlüsse

Anschlüsse unterstützen

(SATA3_0_1:

SATA-Datenkabel für

siehe S. 1, Nr. 9)

interne Speichergeräte mit

(SATA3_2_3:

einer Datenübertragungs-

siehe S. 1, Nr. 10)

geschwindigkeit bis 6,0

(SATA3_4_5:

Gb/s.

siehe S. 1, Nr. 11)

USB 2.0-Stileisten

Neben zwei USB 2.0-Ports

(9-polig, USB2_3)

an der E/A-Blende

(siehe S. 1, Nr. 16)

benden sich zwei

(9-polig, USB4_5)

Stileisten an diesem

(siehe S. 1, Nr. 17)

Motherboard. Jede USB

2.0-Stileiste kann zwei

Ports unterstützen.

USB 3.0-Stileisten

Neben vier USB 3.0-Ports

(19-polig, USB3_4_5)

an der E/A-Blende

(siehe S. 1, Nr. 8)

bendet sich eine

Stileiste an diesem

Motherboard. Jede USB

3.0-Stileiste kann zwei

Ports unterstützen.

Deutsch

Audiostileiste

Diese Stileiste dient

(Frontblende)

dem Anschließen von

(9-polig, HD_AUDIO1)

Audiogeräten an der

(siehe S. 1, Nr. 22)

Frontblende.

36

SATA3_0_1SATA3_4_5 SATA3_2_3

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

Z87 Extreme3

Gehäuselautsprecherstileiste

Bitte verbinden Sie den

(4-polig, SPEAKER1)

Gehäuselautsprecher mit

(siehe S. 1, Nr. 12)

dieser Stileiste.

SPDIF-Ausgang

Bitte verbinden Sie den

(2-polig, SPDIF_OUT1)

SPDIF_OUT-Anschluss

(siehe S. 10, Nr. 19)

einer HDMI-VGA-Karte

über ein Kabel mit dieser

Stileiste.

Gehäuse- und

Bitte verbinden Sie die

Netzteillüeranschlüsse

Lüerkabel mit den

(4-polig, CHA_FAN1)

Lüeranschlüssen; der

(siehe S. 1, Nr. 15)

schwarze Draht gehört

zum Erdungskontakt.

(3-polig, CHA_FAN2)

(siehe S. 1, Nr. 2)

(3-polig, CHA_FAN3)

(siehe S. 1, Nr. 24)

(3-polig, PWR_FAN1)

(siehe S. 1, Nr. 23)

Deutsch

37

+5V

DUMMY

GND

+ 12V

FAN_SPEED

GND

+12V

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse

muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres

Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Wenn Sie ein AC’97-Audiopanel nutzen, installieren Sie es bitte anhand der

nachstehenden Schritte an der Audiostileiste (Frontblende):

A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.

B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.

C. Verbinden Sie Erde (GND) mit Erde (GND).

D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie

müssen Sie nicht mit dem AC’97-Audiopanel verbinden.

E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic

(Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen

„Recording Volume (Aufnahmelautstärke)“ an.

CPU-Lüeranschlüsse

Dieses Motherboard bietet

(4-polig, CPU_FAN1)

einen 4-poligen CPU-

(siehe S. 1, Nr. 3)

Lüeranschluss (lautloser

Lüer). Falls Sie einen

(3-polig, CPU_FAN2)

3-poligen CPU-Lüer

(siehe S. 1, Nr. 4)

anschließen möchten,

verbinden Sie ihn bitte mit

Kontakt 1 bis 3.

ATX-Netzanschluss

Dieses Motherboard

(24-polig, ATXPWR1)

bietet einen 24-poligen

(siehe S. 1, Nr. 7)

ATX-Netzanschluss.

Bitte schließen Sie es zur

Nutzung eines 20-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 13

an.

ATX-12-V-Netzanschluss

Dieses Motherboard

(8-polig, ATX12V1)

bietet einen 8-poligen

(siehe S. 1, Nr. 1)

ATX-12-V-Netzanschluss.

Bitte schließen Sie es zur

Nutzung eines 4-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 5

an.

Infrarotmodul-Stileiste

Diese Stileiste unterstützt

(5-polig, IR1)

ein optionales kabelloses

(siehe S. 1, Nr. 20)

Infrarotmodul zum Übertragen

und Empfangen.

Deutsch

Serieller-Port-Stileiste

Diese COM1-Stileiste

(9-polig, COM1)

unterstützt ein Modul für

(siehe S. 1, Nr. 21)

serielle Ports.

38

+

12V

CPU_FA

12

24

1

13

GND

IRRX

+5VSB

RRXD1

DDTR#1

DDSR#1

CCTS#1

RRTS#1

GND

TTXD1

DDCD#1

GN D

+ 12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

RRI#1

2

3

4
