ASRock Z87 Extreme3: 1 Introduction
1 Introduction: ASRock Z87 Extreme3
Z87 Extreme3
1 Introduction
Nous vous remercions d’avoir acheté cette carte mère ASRock Z87 Extreme3,
une carte mère able fabriquée conformément au contrôle de qualité rigoureux et
constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité,
ASRock vous garantit une carte mère de conception robuste aux performances
élevées.
Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour,
le contenu de ce document est soumis à modication sans préavis. En cas de
modications du présent document, la version mise à jour sera disponible sur le site
Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance
technique pour votre carte mère, veuillez visiter notre site Internet pour plus de
détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des
processeurs pris en charge est également disponible sur le site Internet de ASRock. Site
Internet ASRock http://www.asrock.com.
1.1 Contenu de l’emballage
• Carte mère ASRock Z87 Extreme3 (facteur de forme ATX)
• Guide d’installation rapide ASRock Z87 Extreme3
• CD d’assistance ASRock Z87 Extreme3
• 2 x câbles de données Serial ATA (SATA) (Optionnel)
• 1 x panneau de protection E/S
• 1 x carte ASRock SLI_Bridge_2S
Français
Français
39
1.2 Spécications
Plateforme
• Facteur de forme ATX
• Condensateur de conception premium or (condensateurs
haute qualité en polymère conducteur 100% fabriqués au
Japon)
Processeur
• Prend en charge les processeurs 4ème Génération Intel®
TM
Core
i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package
LGA1150
• Conception Digi Power
• Alimentation à 8 phases
®
• Prend en charge la technologie Intel
Turbo Boost 2.0
®
• Prend en charge les processeurs débloqués de la série K Intel
®
Chipset
• Intel
Z87
Mémoire
• Technologie mémoire double canal DDR3
• 4 x fentes DIMM DDR3
• Prend en charge les mémoires sans tampon non ECC DDR3
2933+(OC)/2800(OC)/2400(OC)/2133(OC)/
1866(OC)/1600/1333/1066
• Capacité max. de la mémoire système : 32Go
(voir AVERTISSEMENT)
®
• Prend en charge Intel
Extreme Memory Prole (XMP)1.3/1.2
Fente
• 2 x fentes PCI Express 3.0 x 16 (PCIE2/PCIE3 : simple à x16
d’expansion
(PCIE2) ; double à x8 (PCIE2) / x8 (PCIE3))
• 1 x fentes PCI Express 2.0 x1
• 3 x fentes PCI
Français
TM
TM
• Prend en charge AMD Quad CrossFireX
et CrossFireX
TM
TM
• Prend en charge NVIDIA® Quad SLI
et SLI
Français
40
Z87 Extreme3
Graphiques
• La technologie Intel® HD Graphics Built-in Visuals et les
sorties VGA sont uniquement prises en charge par les
processeurs intégrant un contrôleur graphique.
• Prend en charge la technologie Intel® HD Graphics Built-in
Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et
MPEG-2 Full HW Encode1, Intel® InTruTM 3D, technologie
Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics
4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Mémoire partagée max. 1792Mo
• Trois options de sortie VGA : D-Sub, DVI-D et HDMI
• Prend en charge la conguration à triple moniteurs
• Prend en charge la technologie HDMI avec résolution
maximale de 4K × 2K (4096x2304) @ 24Hz
• Prend en charge le mode DVI-D avec une résolution
maximale de 1920x1200 @ 60Hz
• Prend en charge le mode D-Sub avec une résolution maximale
de 1920x1200 @ 60Hz
• Prend en charge les technologies Auto Lip Sync, Deep Color
(12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un
écran compatible HDMI est requis)
• Prend en charge la fonction HDCP via ports DVI-D et HDMI
• Prend en charge la lecture Blu-ray (BD) Full HD 1080p via
ports DVI-D et HDMI
Audio
• Audio 7.1 CH HD avec protection du contenu (codec audio
Realtek ALC892)
• Compatible audio Blu-ray Premium
Réseau
• Gigabit LAN 10/100/1000 Mb/s
Français
• Giga PHY Intel® I217V
• Prend en charge la technologie Intel® Remote Wake
• Prend en charge la fonction Wake-On-LAN
• Prend en charge la fonction d’économie d’énergie Ethernet
Français
802.3az
• Prend en charge PXE
41
Connectique
• 1 x port clavier/souris PS/2
du panneau
• 1 x port D-Sub
arrière
• 1 x port DVI-D
• 1 x port HDMI
• 1 x port sortie optique SPDIF
• 2 x ports USB 2.0
• 4 x ports USB 3.0
• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED
VITESSE)
• Connecteurs jack audio HD : Haut-parleur arrière / central /
basses / entrée ligne / haut-parleur avant / microphone
Stockage
• 6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0,
RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage
12 et Intel Smart Response), et fonctions NCQ, AHCI et «Hot
Plug»
Connectique
• 1 x embase IR
• 1 x embase pour port COM
• 1 x embase LED d’alimentation
• 2 x connecteurs pour ventilateur de processeur (1 x 4 broches,
1 x 3 broches)
• 3 x connecteurs pour ventilateur de châssis (1 x 4 broches, 2 x
3 broches)
• 1 x connecteur pour ventilateur d’alimentation (3 broches)
• 1 x connecteur d’alimentation ATX 24 broches
• 1 x connecteur d’alimentation 12V 8 broches
• 1 x connecteur audio panneau frontal
• 1 x port sortie SPDIF
• 2 x embases USB 2.0 (pour 4 ports USB 2.0)
Français
• 1 x embase USB 3.0 (pour 2 ports USB 3.0)
BIOS
• BIOS UEFI AMI 64Mo avec prise en charge d’interface
Français
graphique multilingue
• Compatible ACPI 1.1 Wake Up Events
• Prend en charge SMBIOS 2.3.1
• Réglage de la tension CPU, DRAM, PCH 1,05V, PCH 1,5V
42
Z87 Extreme3
CD inclus
• Utilitaires, logiciel AntiVirus (version d’évaluation), version
d’essai CyberLink MediaEspresso 6.5, navigateur Google
Chrome et barre d’outils, Start8, MeshCentral, Splashtop
Streamer, utilitaire Intel® Extreme Tuning (IXTU)
Surveillance
• Détection de la température du processeur/châssis
du matériel
• Tachéomètre processeur/châssis/ventilateur d’alimentation
• Fonction ventilateur silencieux processeur/châssis Quiet
Fan (permet au ventilateur du châssis d’adapter sa vitesse de
rotation automatiquement en fonction de la température du
processeur)
• Contrôle simultané des vitesse du ventilateur processeur/
châssis
• Surveillance de la tension d’alimentation : +12V, +5V, +3,3V,
CPU Vcore
Système
• Compatible Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bits
d’exploitation
Certications
• FCC, CE, WHQL
• ErP/EuP Ready (alimentation ErP/EuP ready requise)
* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com
Français
Français
43
Il est important de signaler que l'overcloking présente certains risques, incluant des
modications du BIOS, l’application d’une technologie d’overclocking déliée et l'uti-
lisation d'outils d'overclocking développés par des tiers. La stabilité de votre système
peut être aectée par ces pratiques, voire provoquer des dommages aux composants
et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne
pourrons en aucun cas être tenus pour responsables des dommages éventuels provo-
qués par l’overclocking.
En raison de limitations dues au système d'exploitation, la capacité de mémoire uti-
lisée sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne
pas les systèmes d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast
RAM pour utiliser la mémoire dont Windows® ne peut se servir.
Français
Français
44
Z87 Extreme3

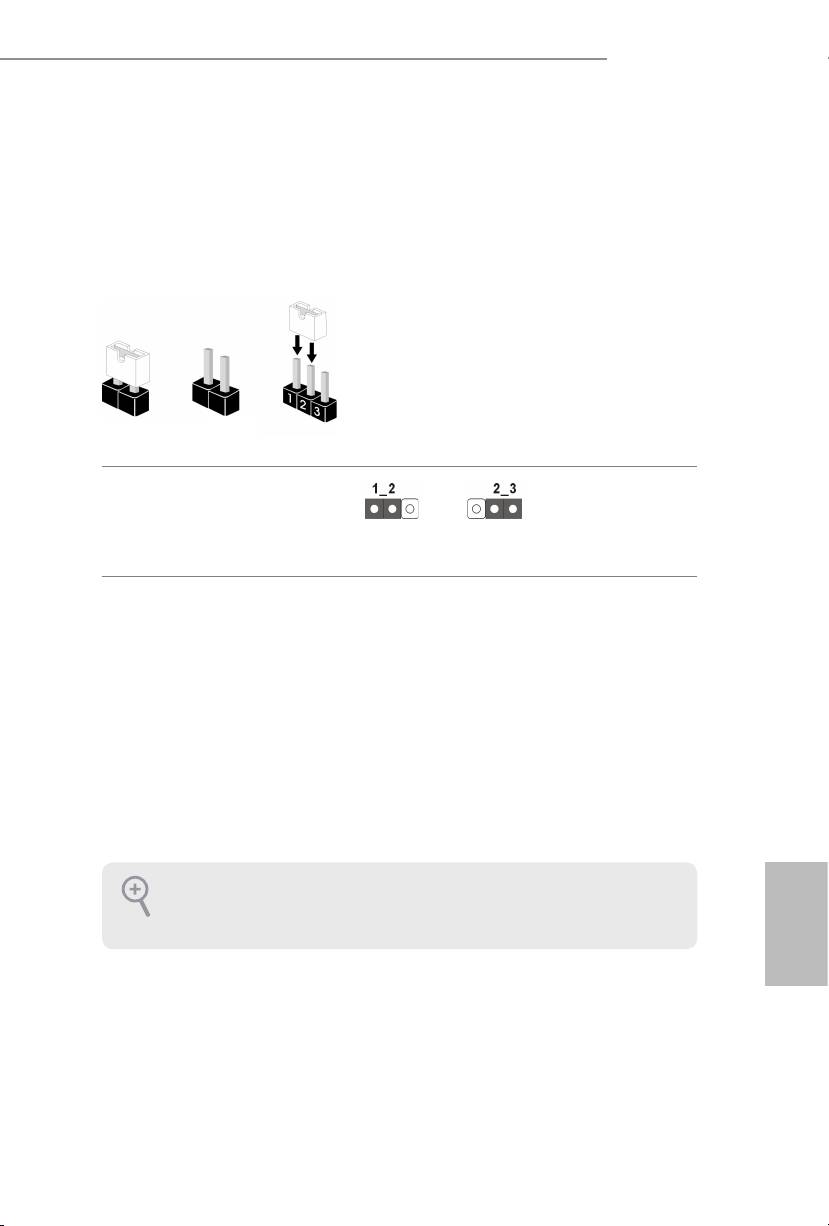

1.3 Conguration des cavaliers (jumpers)
L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).
Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-
circuité’. Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est
‘ouvert’. L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont
«court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches.
Court-circuité
Ouvert
Cavalier Clear CMOS
(CLRCMOS1)
Fonction Clear CMOSPar défaut
(voir p.1, No. 14)
CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les
paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre
ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis
utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur
CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement
après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS
après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système,
puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les
paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement
eacés en cas de retrait de la pile de la CMOS.
Français
Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear
CMOS.
Français
45

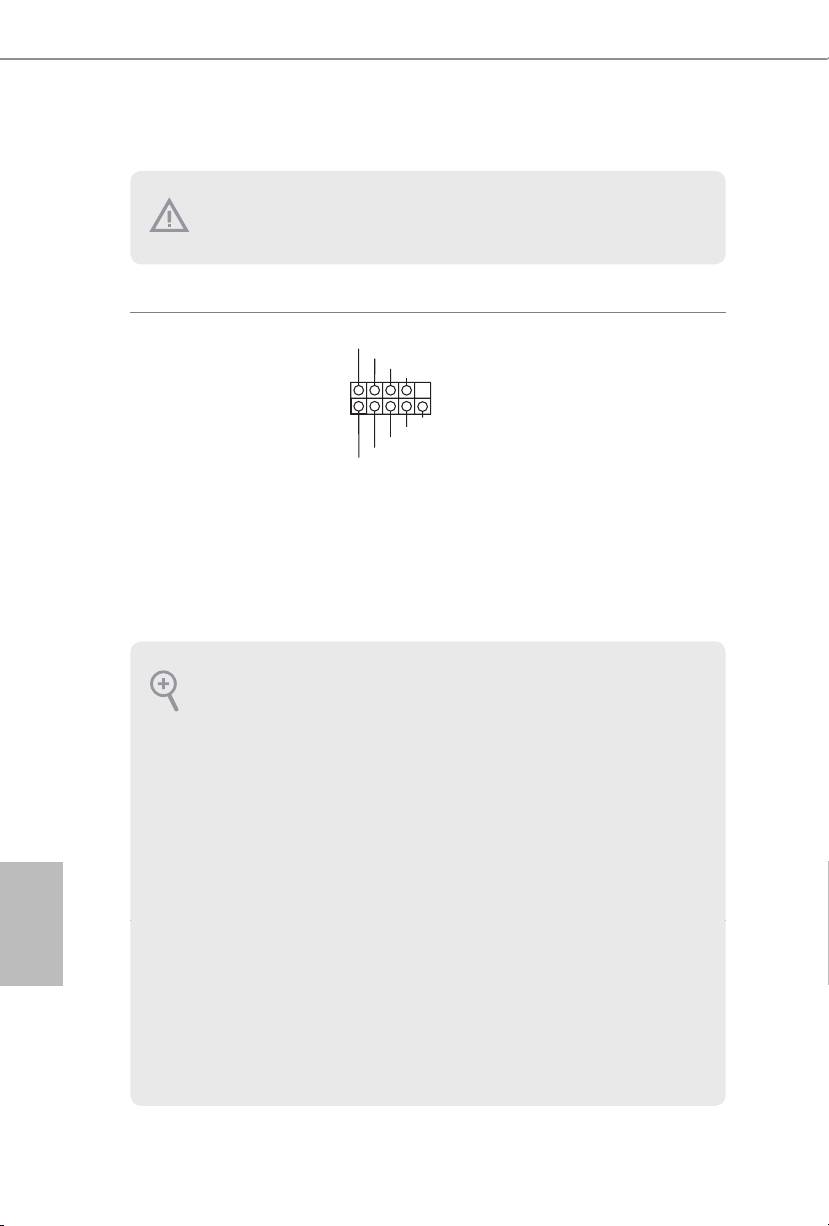

1.4 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne
placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un
capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement
votre carte mère.
Embase du panneau
PLED+
Branchez le bouton
PLED-
PWRBTN#
système
de mise en marche, le
GND
(PANNEAU1 à 9 broches)
bouton de réinitialisation
(voir p.1, No. 12)
et le témoin d’état du
R ESET#
GND
système présents sur
HDLED-
HDLED+
le châssis sur cette
embase en respectant la
conguration des broches
illustrée ci-dessous.
Repérez les broches
positive et négative avant
de brancher les câbles.
Français
Français
46
1
GND
PWRBTN (Bouton de mise en marche) :
pour brancher le bouton de mise en marche au panneau frontal du châssis. Vous
pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise
en marche.
RESET (Bouton de réinitialisation) :
pour brancher le bouton de réinitialisation au panneau frontal du châssis. Appuyez
sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de
dysfonctionnement au démarrage.
PLED (LED d’alimentation du système) :
pour brancher le témoin d’état de l’alimentation au panneau frontal du châssis. Le
LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se
trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode
veille S4 ou hors tension (S5).
HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED d’activité du disque dur au panneau frontal du châssis.
Le LED est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de
panneau frontal est principalement composé d'un bouton de mise en marche, bouton
de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur
etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette
embase, veillez à parfaitement faire correspondre les ls et les broches.
Z87 Extreme3

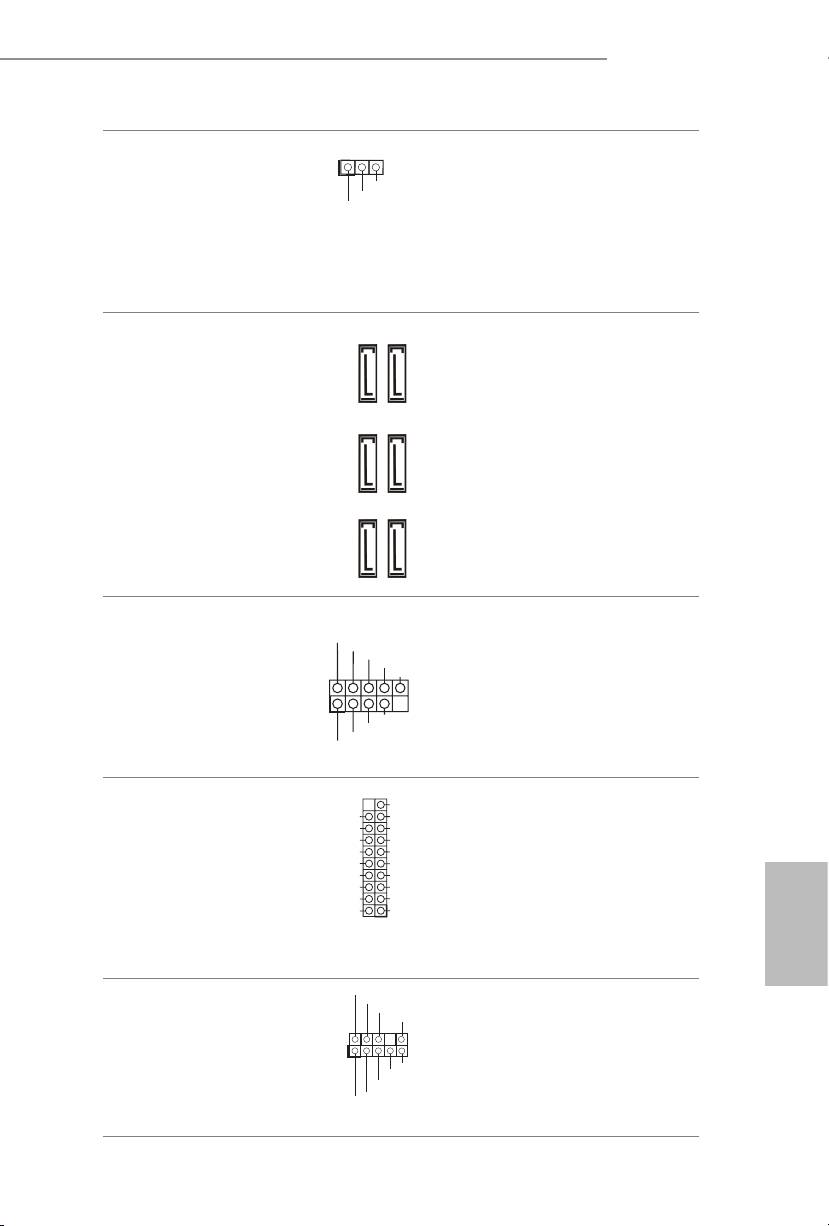

Embase LED
Veuillez brancher le
d’alimentation
LED d’alimentation
(PLED1 à 3 broches)
du châssis sur cette
(voir p.1, No. 13)
embase
pour indiquer
l’état d’alimentation du
système.
Connecteurs Serial ATA3
Ces six connecteurs
(SATA3_0_1:
SATA3 sont compatibles
voir p.1, No. 9)
avec les câbles de données
(SATA3_2_3:
SATA pour les appareils
(voir p.1, No. 10)
de stockage internes
(SATA3_4_5:
avec un taux de transfert
(voir p.1, No. 11)
maximal de 6,0 Go/s.
Embases USB 2.0
En plus des deux ports
USB 2.0 sur le panneau
(USB2_3 à 9 broches)
E/S, cette carte mère est
(voir p.1, No. 16)
dotée de deux embases.
(USB4_5 à 9 broches)
Chaque embase USB 2.0
(voir p.1, No. 17)
peut prendre en charge
deux ports.
Embases USB 3.0
En plus des quatre ports
USB 3.0 sur le panneau
(USB3_4_5 à 19 broches)
E/S, cette carte mère
(voir p.1, No. 8)
est dotée d’une embase
Français
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
Français
Embase audio du panneau
Cette embase sert au
branchement des appareils
frontal
audio au panneau audio
(HD_AUDIO1 à 9
frontal.
broches)
(voir p.1, No. 22)
47
1
PLED-
PLED+
PLED+
SATA3_0_1SATA3_4_5 SATA3_2_3
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L

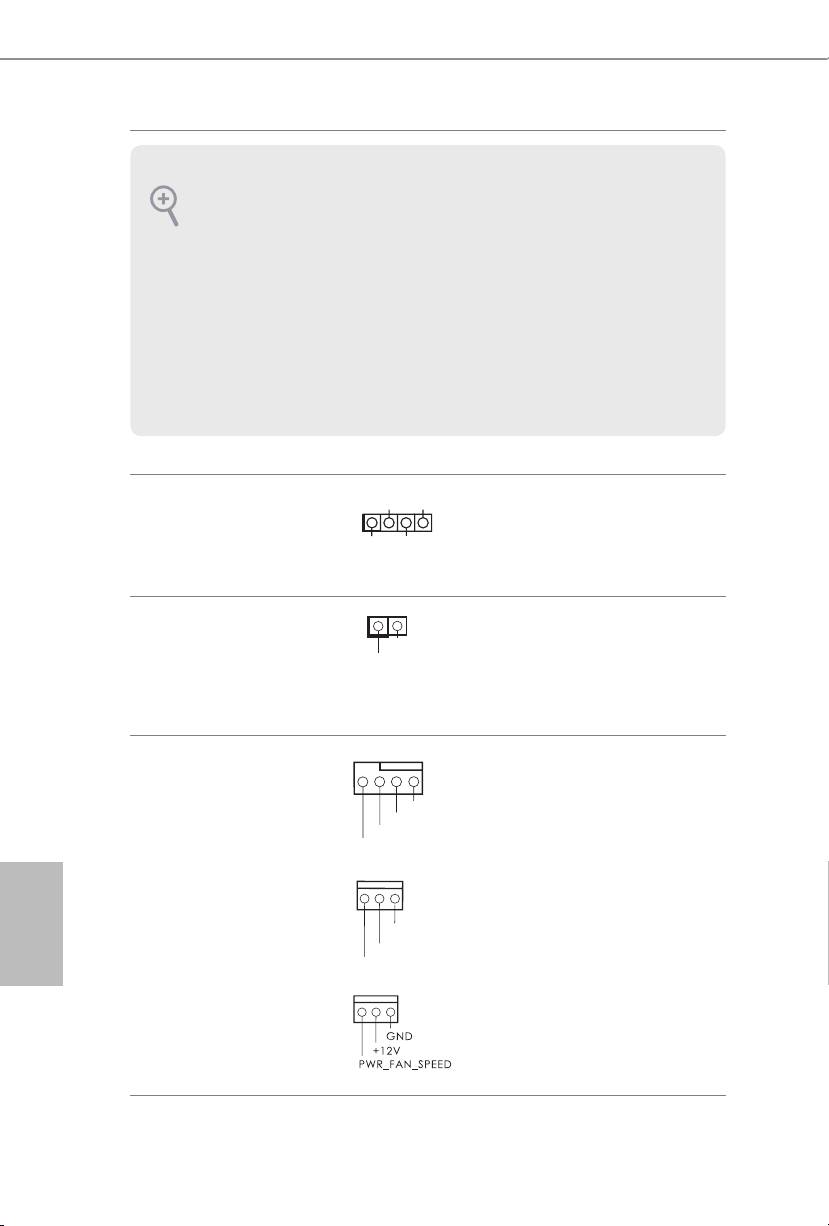

Embase du haut-parleur
Veuillez brancher le haut-
du châssis
parleur du châssis sur
cette embase.
(SPEAKER1 à 4 broches)
(voir p.1, No. 12)
Connecteur sortie SPDIF
Veuillez brancher le
(SPDIF_OUT1 à 2
connecteur SPDIF_OUT
d’une carte VGA HDMI
broches)
sur cette embase à l’aide
(voir p.10, No. 19)
d’un câble.
Connecteurs du châssis
Veuillez brancher les
et de l’alimentation du
câbles du ventilateur
sur les connecteurs du
ventilateur
ventilateur, puis reliez le
(CHA_FAN1 à 4 broches)
l noir à la broche de mise
(voir p.1, No. 15)
à terre.
Français
(CHA_FAN2 à 3 broches)
(voir p.1, No. 2)
(CHA_FAN3 à 3 broches)
Français
(voir p.1, No. 24)
(PWR_FAN1 à 3 broches)
(voir p.1, No. 23)
48
1
DUMMY
+5V
DUMMY
SPEAKER
GND
+ 12V
CHA_ FAN_SPEED
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1
GND
SPDIFOUT
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection
de la che), mais le panneau grillagé du châssis doit être compatible avec la HDA
pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre
manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il
est inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de
contrôle Realtek et réglez le paramètre « Volume d’enregistrement ».
Z87 Extreme3

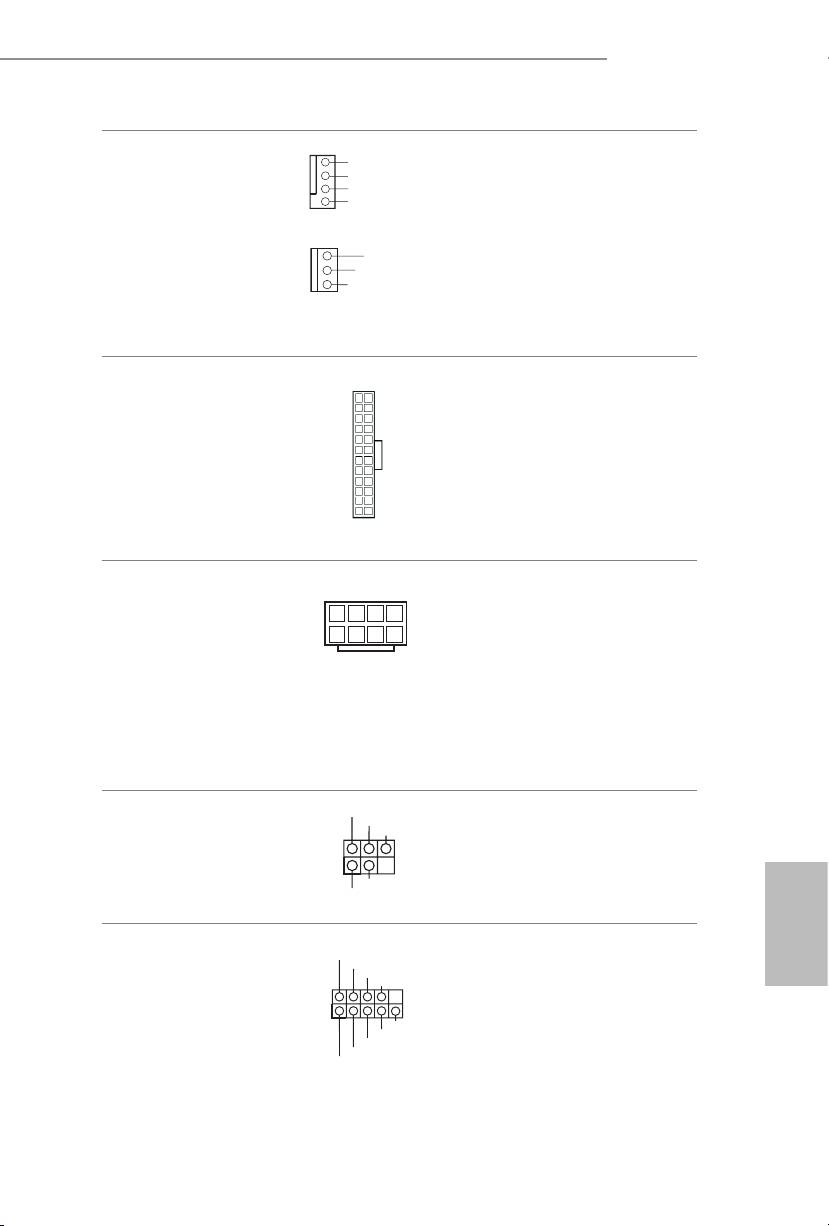

Connecteurs du
Cette carte mère est dotée
ventilateur du processeur
d’un connecteur pour
ventilateur de processeur
(CPU_FAN1 à 4 broches)
(Quiet Fan) à 4 broches.
(voir p.1, No. 3)
Si vous envisagez de
connecter un ventilateur
(CPU_FAN2 à 3 broches)
de processeur à 3 broches,
(voir p.1, No. 4)
veuillez le brancher sur la
Broche 1-3.
Connecteur
Cette carte mère est
d’alimentation ATX
dotée d’un connecteur
d’alimentation ATX à 24
(ATXPWR1 à 24 broches)
broches. Pour utiliser une
(voir p.1, No. 7)
alimentation ATX à 20
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 13.
Connecteur
Cette carte mère est
d’alimentation ATX 12V
dotée d’un connecteur
(ATX12V1 à 8 broches)
d’alimentation ATX 12V
(voir p.1, No. 1)
à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 5.
Embase pour module
Cette embase prend en charge un
infrarouge
module sans-l d’émission et de
(IR1 à 5 broches)
réception infrarouge optionnel.
Français
(voir p.1, No. 20)
Embase pour port série
Cette embase COM1
Français
(COM1 à 9 broches)
prend en charge un
(voir p.1, No. 21)
module de port série.
49
GND
+
12V
CPU_FA
N_SPEED
14
58
12
24
1
13
IRTX
+5VSB
DUMMY
1
GND
IRRX
DDTR#1
DDSR#1
CCTS#1
RRTS#1
RRXD1
GND
TTXD1
DDCD#1
1
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
RRI#1
1
L
2
3
4
