ASRock  Z68M-ITX/HT  Motherboard

1. Introduzione

Grazie per aver scelto una scheda madre ASRock

Z68M-ITX/HT

, una scheda

madre af

fi

 dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni

eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca

della qualità e della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la

guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si

possono trovare nel manuale per l’utente presente nel CD di supporto.

 Le

speci

fi

 che della scheda madre e il software del BIOS possono

essere aggiornati, pertanto il contenuto di questo manuale può subire

variazioni senza preavviso. Nel caso in cui questo manuale sia

 modi

fi

 cato, la versione aggiornata sarà disponibile sul sito di ASRock

senza altro avviso. Sul sito ASRock si possono anche trovare le più

recenti schede VGA e gli elenchi di CPU supportate.

ASRock website    http://www.asrock.com

Se si necessita dell’assistenza tecnica per questa scheda madre,

visitare il nostro sito per informazioni speci

fi

 che sul modello che si

 sta

usando.

 www.asrock.com/support/index.asp

1.1  Contenuto della confezione

Scheda madre ASRock

Z68M-ITX/HT

(Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm)

Guida di installazione rapida ASRock

Z68M-ITX/HT

CD di supporto ASRock

Z68M-ITX/HT

Due cavi dati Serial ATA (SATA) (opzionali)

Un cavo audio da 3,5 mm (opzionali)

Un I/O Shield

Un ricevitore remoto (opzionali)

Un telecomando (opzionali)

ASRock vi ricorda...

Per ottenere migliori prestazioni in Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

64-bit, si consiglia di impostare l'opzione BIOS in Storage Con

fi

 guration

(Con

fi

 gurazione di archiviazione) sulla modalità AHCI. Per l'impostazione

BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di

supporto per dettagli.

Italiano

55

ASRock  Z68M-ITX/HT  Motherboard

Italiano

1.2 Specifiche

 Piattaforma

- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm

- Design condensatore compatto (condensatori a conduttore in

  polimero di alta qualità realizzati al 100% in Giappone)

 Processore

- Supporta Intel

®

 Core

TM

 i7 / i5 / i3 di seconda generazione in

  pacchetto in LGA1155

- Supporto della tecnologia Intel

®

 Turbo Boost 2.0

- Supporta CPU unlocked serie K

- Supporto tecnologia Hyper Threading (vedi

ATTENZIONE 1

)

Chipset

- Intel

®

 Z68

Memoria

- Supporto tecnologia Dual Channel Memory

  (vedi

ATTENZIONE 2

)

- 2 x slot DDR3 DIMM

- Supporto DDR3 2133(OC)/1866(OC)/1600/1333/1066

  non-ECC, momoria senza buffer

- Capacità massima della memoria di sistema: 16GB

  (vedi

ATTENZIONE 3

)

- Supporto di Intel

®

 XMP (Extreme Memory Pro

fi

 le)

Slot di

- 1 x Alloggi PCI Express 2.0 x16 (blu a modalità x16)

 espansione

VGA su scheda

- Supporta Intel

®

 HD Graphics Built-in Visuals: Intel

®

 Quick Sync

  Video, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD Technology,

  Intel

®

 HD Graphics 2000/3000, Intel

®

 Advanced Vector

  Extensions (AVX)

- Pixel Shader 4.1, DirectX 11 con CPU Intel

®

 Ivy Bridge,

  DirectX 10.1 con CPU Intel

®

 Sandy Bridge

- Memoria massima condivisa 1759MB (vedi

ATTENZIONE 4

)

- Tre opzioni d’output VGA: D-Sub, DVI-D e HDMI

  (vedi

ATTENZIONE 5

)

- Supporta HDMI 1.4a con risoluzione massima

fi

 no a

  1920x1200 @ 60Hz

- Supporta DVI con risoluzione massima

fi

 no a 1920x1200 @

  60Hz

- Supporta D-Sub con risoluzione massima

fi

 no a 2048x1536 @

  75Hz

- Supporto delle funzioni Auto Lip Sync, xvYCC e HBR (High Bit

  Rate Audio) con HDMI (è necessario un monitor compatibile

  HDMI) (vedi

ATTENZIONE 6

)

- Supporto della funzione HDCP con le porte DVI e HDMI

- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le

  porte DVI e HDMI

56

ASRock  Z68M-ITX/HT  Motherboard

 Audio

- 7.1 CH HD Audio con protezioni contenuti

  (Realtek ALC892 Audio Codec)

- Supporto audio Blu-ray Premium

- Supporto THX TruStudio

TM

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supporta Wake-On-LAN

- Supporta il rilevamento cavo LAN

- Supporto di Energy Ef

fi

 cient Ethernet 802.3az

  -

Supporta

PXE

Pannello

 I/O

Panel

posteriore I/O

- 1 x porta PS/2 per tastiera

- 1 x Porta D-Sub

- 1 x Porta DVI-D

- 1 x Porta HDMI

- 1 x Porta ottica SPDIF Out

- 4 x porte USB 2.0 già integrate

- 1 x Connettore eSATA2

- 2 x porte USB 3.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

  LED velocità)

- Connettore HD Audio: cassa posteriore / cassa centrale /

  bassi / ingresso linea / cassa frontale / microfono

                                (vedi

ATTENZIONE 7

)

 SATA3

- 2 x Connettori SATA3 6,0Gb/s, supporto RAID (RAID 0,

  RAID 1, RAID 10, RAID 5, Intel Rapid Storage e tecnologia

  Intel Smart Response) e delle funzioni NCQ, AHCI e “Hot Plug”

 USB 3.0

- 2 x porte USB 3.0 posteriori amministrate dal controller

  ASMedia ASM1042, supporto di USB 1.0/2.0/3.0

fi

 no a 5Gb/s

Connettori

- 2 x connettori SATA2 3.0Go/s, sopporta RAID (RAID 0,

  RAID 1, RAID 10, RAID 5, Intel Rapid Storage e tecnologia

  Intel Smart Response) e delle funzioni NCQ, AHCI e “Hot Plug”

- 2 x connettori SATA3 6.0Go/s

- 1 x Connettore modulo infrarosso consumer

- 1 x LED di accensione

- Connettore ventolina CPU/telaio

- 24-pin collettore alimentazione ATX

- 4-pin connettore ATX 12V

- Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)

 BIOS

-

64

Mb AMI BIOS

- AMI UEFI Legal BIOS con interfaccia di supporto

Italiano

57

ASRock  Z68M-ITX/HT  Motherboard

Italiano

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

 CD di

- Driver, Utilità, Software AntiVirus (versione di prova),

 supporto

  CyberLink MediaEspresso 6.5 Trial, Suite software ASRock

  (Suite CyberLink DVD OEM e Versione demo; Suite

  multimediale ASRock MAGIX - OEM)

Caratteristica

- ASRock Extreme Tuning Utility (AXTU) (vedi

ATTENZIONE 8

)

speciale

- ASRock Instant Boot

- ASRock Instant Flash (vedi

ATTENZIONE 9

)

- Caricatore ASRock APP Charger (vedi

ATTENZIONE 10

)

- ASrock SmartView (vedi

ATTENZIONE 11

)

- ASRock XFast USB (vedi

ATTENZIONE 12

)

- ASRock XFast LAN (vedi

ATTENZIONE 13

)

- Lucid Virtu

(vedi

ATTENZIONE 14

)

- Tecnologia ASRock On/Off Play (vedi

ATTENZIONE 15

)

- Booster ibrido:

- Stepless control per frequenza del processore

      (vedi

ATTENZIONE 16

)

- ASRock U-COP (vedi

ATTENZIONE 17

)

- Boot Failure Guard (B.F.G.)

- LED notturno

Monitoraggio

- Sensore per la temperatura del processore

Hardware

- Sensore temperatura scheda madre

- Indicatore di velocità per la ventola del CPU/Chassis/

Alimentazione

- Ventola CPU/Chassis silenziosa (permette la regolazione

  automatica della ventola dello chassis in base alla temperatura

  della CPU madre)

- Ventola CPU/Chassis con controllo di varie velocità

- Voltaggio: +12V, +5V, +3.3V, Vcore

Compatibi-

 -

Microsoft

®

 Windows

®

 7 / 7 64 bit / Vista

TM

 / Vista

TM

64 bit / XP /

 lità SO

  XP 64 bit

 Certi

fi

 cazioni

- FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione

  predisposta per il sistema ErP/EuP) (vedi

ATTENZIONE 18

)

 * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

58

ASRock  Z68M-ITX/HT  Motherboard

ATTENZIONE!

1.  Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare

pagina 41 del Manuale dell’utente all’interno del CD di supporto.

2.  Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima

di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere

la guida all’installazione dei moduli di memoria, a pagina 15, per seguire

un’installazione appropriata.

3.  A causa delle limitazioni del sistema operativo, le dimensioni effettive della

memoria possono essere inferiori a 4GB per l’accantonamento riservato

all’uso del sistema sotto Windows

®

7 / Vista

TM

 / XP. Per Windows

®

 OS con

CPU 64-bit, non c’è tale limitazione.

4.  La dimensione massima della memoria condivisa viene stabilita dal ven-

ditore del chipset ed e‘ soggetta a modi

fi

 cazioni. Prego fare riferimento al

sito internet Intel

®

 per le ultime informazioni.

5.  Si può solo scegliere di usare due dei tre monitor. I monitor D-Sub, DVI-

D e HDMI non possono essere abilitati contemporaneamente. Inoltre,

usando l’adattatore DVI a HDMI la porta DVI-D può supportare le stesse

funzioni della porta HDMI.

6.  Le funzioni xvYCC sono supportate solo sotto Windows

®

 7 64-bit / 7. La

funzione HBR è supportata sotto Windows

®

 7 64-bit / 7 / Vista

TM

 64-bit /

Vista

TM

.

7.  Questa scheda madre supporta l’ingresso stereo e mono per il microfono.

Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e

8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il

collegamento appropriato.

8.  L’utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto

in uno per regolare varie funzioni del sistema in un’interfaccia facile da

usare che include monitoraggio hardware, controllo ventola, overclocking,

OC DNA ed IES. Hardware Monitor (Monitoraggio hardware) mostra le

letture principali del sistema. Fan Control (Controllo ventola) mostra la

velocità e la temperatura che possono essere regolate. Overclocking

permette di eseguire l’overclocking della frequenza della CPU per

ottenere le prestazioni ottimali del sistema. OC DNA permette di salvare

le impostazioni OC come un pro

fi

 lo da condividere con gli amici! Gli amici

possono scaricare il pro

fi

 lo OC sul loro sistema operativo per ottenere le

stesse impostazioni OC Il regolatore di tensione di IES (Intelligent Energy

Saver) può ridurre il numero di fasi d’uscita per migliorare l’ef

fi

 cienza

Italiano

 AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come

anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia

Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da

terzi. L’overclocking può in

fl

 uenzare la stabilità del sistema, ed anche provocare

danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a pro

prio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per

possibili danni provocati dall’overclocking.

59

ASRock  Z68M-ITX/HT  Motherboard

Italiano

quando i core CPU sono inattivi senza sacri

fi

 care le prestazioni di

computazione. Vistare il nostro per informazioni sulle procedure operative

dell’utilità AXTU (ASRock Extreme Tuning Utility).

 Sito

ASRock:

http://www.asrock.com

9.  ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.

Questo comodo strumento d’aggiornamento del BIOS permette di aggior-

nare il sistema BIOS senza accedere a sistemi operativi come MS-DOS

or Windows

®

. Con questa utilità, si può premere il tasto <F6> durante il

POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In-

stant Flash. Avviare questo strumento e salvare il nuovo

fi

 le BIOS nell’unità

Flash USB, dischetto (disco

fl

 oppy) o disco rigido; poi si può aggiornare il

BIOS con pochi clic, senza preparare altri dischetti (dischi

fl

 oppy) o altre

complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco

rigido devono usare il File System FAT32/16/12.

10.  Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione

meravigliosa: ASRock APP Charger. Basta installare il driver APP Char-

ger per caricare l’iPhone più rapidamente rispetto al computer, con una

velocità maggiore del 40%. ASRock APP Charger permette di caricare

simultaneamente molti dispositivi Apple in modo rapido e supporta anche il

caricamento continuato quando il PC accede alla modalità di Standby (S1),

Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una

volta installato il driver APP Charger si otterranno prodigi e comodità mai

avuti prima.

 Sito

ASRock:

http://www.asrock.com/Feature/AppCharger/index.asp

11.  SmartView, una nuova funzione di browser Internet, è la pagina iniziale

intelligente di IE che unisce i siti web più visitati, la cronologia, gli amici di

Facebook e il newsfeed in tempo reale in una visione migliorata per una

esperienza Internet più personale. Le schede madri ASRock sono dotate

in modo esclusivo dell’utility SmartView, che consente di mantenersi

sempre in contatto con gli amici. Per utilizzare la funzione SmartView, as-

sicurarsi che la versione del sistema operativo sia Windows

®

 7 / 7 64 bit

/ Vista

TM

 / Vista

TM

 64 bit e che la versione del browser sia IE8. Sito web

ASRock: http://www.asrock.com/Feature/SmartView/index.asp

12.  ASRock XFast USB può accelerare le prestazioni del dispositivo

d’archiviazione USB. Le prestazioni dipendono dalle proprietà del

 dispositivo.

13.  ASRock XFast LAN offre un accesso a Internet più veloce, che compren-

de i seguenti bene

fi

 ci. Priorità alle applicazioni LAN: è possibile con

fi

 gu-

rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere

nuovi programmi. Minore latenza nei giochi: dopo avere impostato la

priorità dei giochi su un livello più alto, la latenza dei giochi può essere

minore. Con

fi

 gurazione del traf

fi

 co: è possibile seguire video HD su

Youtube e scaricare

fi

 le contemporaneamente. Analisi in tempo reale dei

dati: grazie alla

fi

 nestra di stato, è possibile riconoscere con facilità quali

dati si stanno trasferendo in streaming.

60

ASRock  Z68M-ITX/HT  Motherboard

14.  Grazie alla tecnologia Lucid Virtu, è possibile godere dei bene

fi

 ci della

prestazione 3D e del discreto GPU, nonché delle caratteristiche multime-

diali avanzate delle gra

fi

 che 3D Intel

®

.

15.  La tecnologia ASRock On/Off Play consente agli utenti di godere di una

esperienza audio eccezionale tramite i dispositivi audio portatili come i

lettori MP3 o il cellulare sul proprio PC, anche quando il PC è spento (op-

pure in modalità ACPI S5)! Questa scheda madre fornisce inoltre un cavo

audio libero da 3,5 mm (opzionale) che garantisce agli utenti l’ambiente

di elaborazione più comodo.

16.  Anche se questa motherboard offre il controllo stepless, non si consiglia

di effettuare l’overclocking. Frequenze del bus del processore diverse da

quelle raccomandate possono causare instabilità al sistema o danni al

processore e alla scheda madre.

17.  Se il processore si surriscalda, il sistema si chiude automaticamente. Pri-

ma di riavviare il sistema, assicurarsi che la ventolina CPU della scheda

madre funzioni correttamente; scollegare e ricollegare il cavo d’alimen-

tazione. Per migliorare la dissipazione del calore, ricordare di applicare

l’apposita pasta siliconica tra il processore e il dissipatore quando si

installa il sistema.

18.  EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che de

fi

 niva il consumo

energetico del sistema completo. In base all’EuP, l’alimentazione totale

del sistema completo deve essere inferiore a 1,00 W quando è spento.

Per soddisfare la norma EuP sono necessari un alimentatore e una

scheda elettrica predisposti EuP. In base ai suggerimenti Intel l’alimenta-

tore predisposto EuP deve soddisfare lo standard secondo cui l’ef

fi

 cienza

energetica in standby di 5 v è più alta del 50% con un consumo di corren-

te di 100 mA. Per la scelta di un’alimentatore predisposto EuP consiglia-

mo di veri

fi

 care ulteriori dettagli con il produttore.

Italiano

61

ASRock  Z68M-ITX/HT  Motherboard

Italiano

1.3

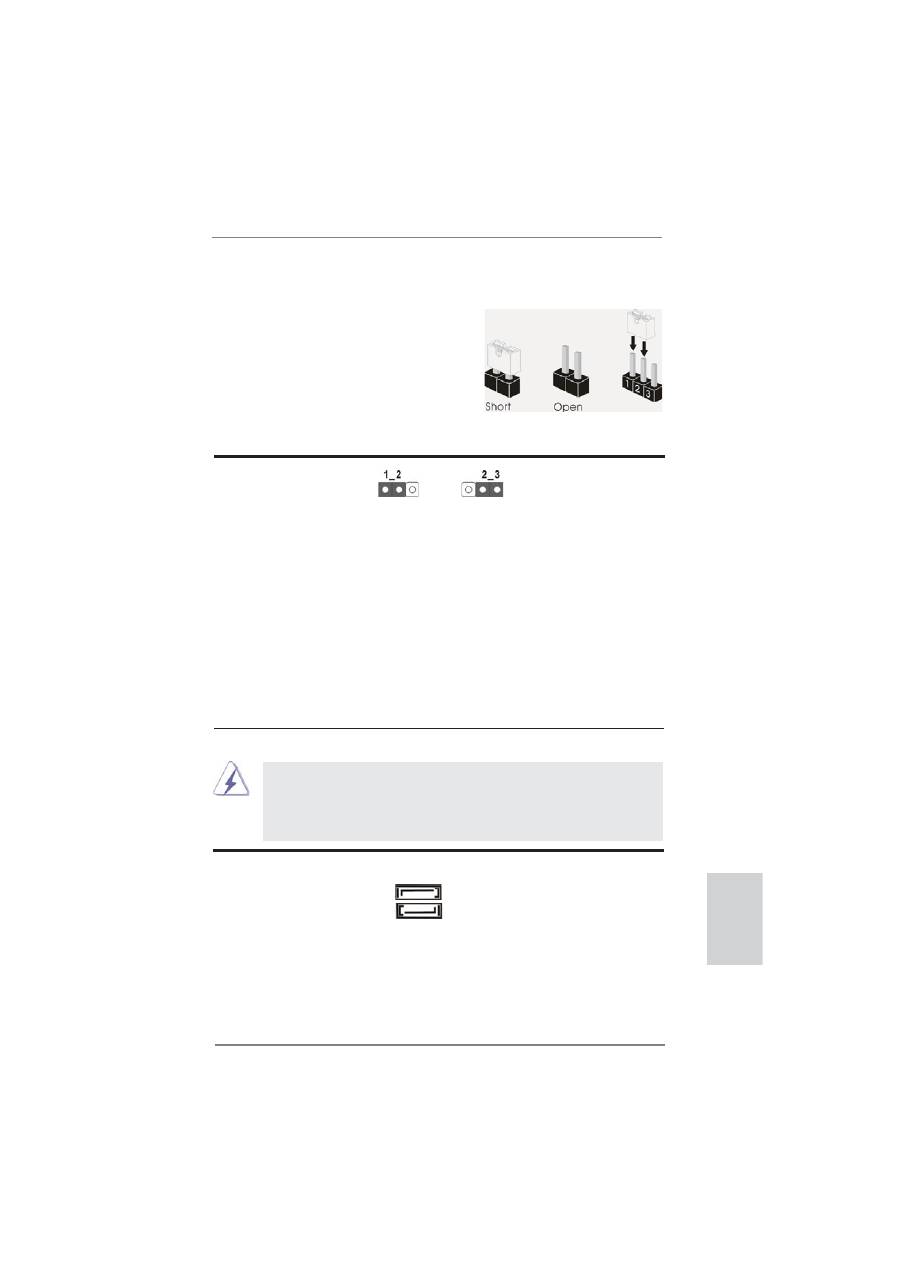

Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper

Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 item 6)

Nota:  CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i parametri del sistema sulla con

fi

 gurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare il

sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. Notare

che password, data, ore e pro

fi

 lo utente prede

fi

 nito saranno cancellati solo se

è rimossa la batteria della CMOS.

Azzeramen-

to CMOS

Impostazione

prede

fi

 nita

1.4

Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATAII

Questi due connettori Serial

(SATA_2 (PORT 4): vedi p.2  Nr. 4)

ATAII (SATAII) supportano cavi

(SATA_3 (PORT 3): vedi p.2  Nr. 5)

dati SATA per dispositivi di

 immagazzinamento

interni.

ATAII (SATAII) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATAII

attuale permette velocità di

 trasferimento

dati

fi

 no a

 3.0

Gb/s.

SATA_3 (PORT 3)

SATA_2 (PORT 4)

62

ASRock  Z68M-ITX/HT  Motherboard

Collettore USB 2.0

Oltre alle quattro porte USB 2.0

(9-pin USB6_7)

 prede

fi

 nite nel pannello I/O, la

(vedi p.2  Nr. 11)

scheda madre dispone di

due intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

(9-pin USB8_9)

(vedi p.2  Nr. 9)

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

Italiano

Cavo audio da 3,5 mm

Una delle estremità del cavo

(Opzionale)

audio da 3,5 mm può essere

collegata ai dispositivi audio

portatili come lettori MP3 o

cellulari, oppure alla porta

Line-in del computer.

Cavi dati Serial ATA (SATA)

Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATAII / SATA3 o al connettore

di SATAII / SATA3 su questa

 cartolina

base.

Connettori Serial ATA3

Questi due connettori Serial

(SATA_0 (PORT 0): vedi p.2  Nr. 3)

ATA3 (SATA3) supportano cavi

(SATA_1 (PORT 1): vedi p.2  Nr. 2)

dati SATA per dispositivi di

 immagazzinamento

interni.

ATA3 (SATA3) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATA3

attuale permette velocità di

 trasferimento

dati

fi

 no a

6.0 Gb/s.

SATA_1 (PORT 1)

SATA_0 (PORT 0)

63

ASRock  Z68M-ITX/HT  Motherboard

1. La caratteristica HDA (High De

fi

 nition Audio) supporta il rilevamento dei

    connettori, però il pannello dei cavi sul telaio deve supportare la funzione

    HDA (High De

fi

 nition Audio) per far sì che questa operi in modo corretto.

    Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

    installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

    del pannello anteriore, come indicato di seguito:

    A. Collegare Mic_IN (MIC) a MIC2_L.

    B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

    C. Collegare Ground (GND) a Ground (GND).

    D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

        necessario collegarli per il pannello audio AC’97.

    E. Per attivare il microfono frontale.

    Sistema operativo Windows

®

 XP / XP 64-bit:

    Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

    clic su “FrontMic” (Microfono frontale).

    Sistema operativo Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

    controllo Realtek. Regolare la voce “Recording Volume” (Volume

    registrazione).

Connettore audio sul

È un’interfaccia per il cavo del

pannello frontale

pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2  Nr. 15)

dei dispositivi audio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Italiano

Collettore pannello di sistema

Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2  Nr. 1)

 pannello

frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin de

fi

 nita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può con

fi

 gurare il modo in

cui si spegne il sistema.

1

ATX+5VSB

IRTX

GND

IRRX

Connettore modulo infrarosso consumer

Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2  Nr. 10)

ricevitore remoto.

64

ASRock  Z68M-ITX/HT  Motherboard

Connettore ventolina CPU

Collegare il cavo della ventolina

(4-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.2  Nr. 18)

 combaciare

il

fi

 lo nero al pin

 terra.

Italiano

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

4  3  2  1

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei

fi

 li e dei pin sia fatta

  corrispondere

in

modo

appropriato.

Collettori Chassis ventola

Collegare i cavi della ventola ai

(3-pin CHA_FAN1)

corrispondenti connettori

(vedi p.2  Nr. 19)

facendo combaciare il cavo

nero col pin di terra.

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2  Nr. 20)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

1

PLED+

PLED+

PLED-

65

ASRock  Z68M-ITX/HT  Motherboard

Italiano

Connettore alimentazione ATX

Collegare la sorgente

(24-pin  ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2  Nr. 8)

 connettore.

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un connettore elettrico ATX

a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a

20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Connettore ATX 12 V

Collegare un alimentatore ATX

(4-pin  ATX12V1)

12 V a questo connettore.

(vedi p.2  Nr. 16)

12                                 1

24

         13

12                                             1

24

                      13

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

  piedini

1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini
