ASRock Z68M-ITX__HT: 1. Introduction

41

ASRock  Z68M-ITX/HT  Motherboard

1. Introduction

Merci pour votre achat d’une carte mère ASRock

Z68M-ITX/HT

, une carte mère

très

fi

 able produite selon les critères de qualité rigoureux de ASRock. Elle offre des

performances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la

fi

 abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

 Les

spéci

fi

 cations de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

 noti

fi

 cation. Au cas où n’importe qu’elle modi

fi

 cation intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock,   http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

 www.asrock.com/support/index.asp

1.1  Contenu du paquet

Carte mère ASRock

Z68M-ITX/HT

(Facteur de forme Mini-ITX: 6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm)

Guide d’installation rapide ASRock

Z68M-ITX/HT

CD de soutien ASRock

Z68M-ITX/HT

Deux câbles de données de série ATA (SATA) (en option)

Un Câble audio 3,5mm (en option)

Un I/O Panel Shield

Un récepteur à distance (en option)

Un télécommande (en option)

ASRock vous rappelle...

Pour béné

fi

 cier des meilleures performances sous Windows

®

7 / 7 64 bits

/ Vista

TM

/ Vista

TM

 64 bits, il est recommandé de paramétrer l'option BIOS

dans Con

fi

 guration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

Français

42

ASRock  Z68M-ITX/HT  Motherboard

1.2 Spécifications

 Format

- Facteur de forme Mini-ITX:

  6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm

- Accessoires de Carte mère (condensateurs 100% polymère

  conducteur de haute qualité fabriqué au Japon)

 CPU

- Prend en charge les processeurs Intel

®

 Core

TM

 i7 / i5 / i3 de

  deuxième génération dans l’ensemble LGA1155

- Prend en charge la technologie Intel

®

 Turbo Boost 2.0

- Prise en charge des unités centrales non verrouillées de

  série K

- Prise en charge de la technologie Hyper-Threading

  (voir

ATTENTION 1

)

 Chipsets

- Intel

®

 Z68

 Mémoire

- Compatible avec la Technologie de Mémoire à Canal

  Double (voir

ATTENTION 2

)

    - 2 x slots DIMM DDR3

- Supporter DDR3 2133(OC)/1866(OC)/1600/1333/1066

  non-ECC, sans amortissement mémoire

- Capacité maxi de mémoire système: 16GB

  (voir

ATTENTION 3

)

- Prend en charge le pro

fi

 l de mémoire extrême Intel

®

 (XMP)

 Slot d’extension

- 1 x slot PCI Express 2.0 x16 (bleu @ mode x16)

 VGA sur carte

- Supporte Intel

®

 HD Graphics Built-in Visuals: Intel

®

 Quick

  Sync Video, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD

  Technology, Intel

®

 HD Graphics 2000/3000, Intel

®

 Advanced

  Vector Extensions (AVX)

- Pixel Shader 4.1, DirectX 11 avec CPU Intel

®

 Ivy Bridge,

  DirectX 10.1 avec CPU Intel

®

 Sandy Bridge

- mémoire partagée max 1759MB (voir

ATTENTION 4

)

 -

Trois options de sortie VGA: D-Sub, DVI-D et HDMI

  (voir

ATTENTION 5

)

- Prend en charge le HDMI 1.4a avec une résolution

  maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge le DVI avec une résolution maximale

  jusqu’à 1920x1200 @ 60Hz

- Prend en charge le D-Sub avec une résolution maximale

  jusqu’à 2048x1536 @ 75Hz

- Prend en charge Lip Sync, xvYCC et HBR (High Bit Rate

  Audio: Audio à haut débit binaire) avec HDMI (Moniteur

  compatible HDMI requis) (voir

ATTENTION 6

)

Français

43

ASRock  Z68M-ITX/HT  Motherboard

Français

- Prise en charge de la fonction HDCP avec ports DVI et

  HDMI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

  ports DVI et HDMI

 Audio

- 7,1 CH HD Audio avec protection de contenu

  (Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

- Prend en charge THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supporte du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Ef

fi

 cient Ethernet

  (Ethernet à ef

fi

 cacité énergétique) 802.3az

- Supporte PXE

 Panneau arrière

I/O Panel

- 1 x port clavier PS/2

- 1 x port D-Sub

- 1 x port DVI-D

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 4 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA2

- 2 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

  LED VITESSE)

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

  Entrée Ligne / Haut-parleur frontal / Microphone

  (voir

ATTENTION 7

)

 SATA3

- 2 x connecteurs SATA3 6,0 Gb/s, prennent en charge les

  fonctions RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel

  Rapid Storage et Intel Smart Response), NCQ, AHCI et

  « Hot Plug » (Branche ment à chaud)

 USB 3.0

- 2 x ports USB3.0 à l’arrière par ASMedia ASM1042,

  prennent en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

 Connecteurs

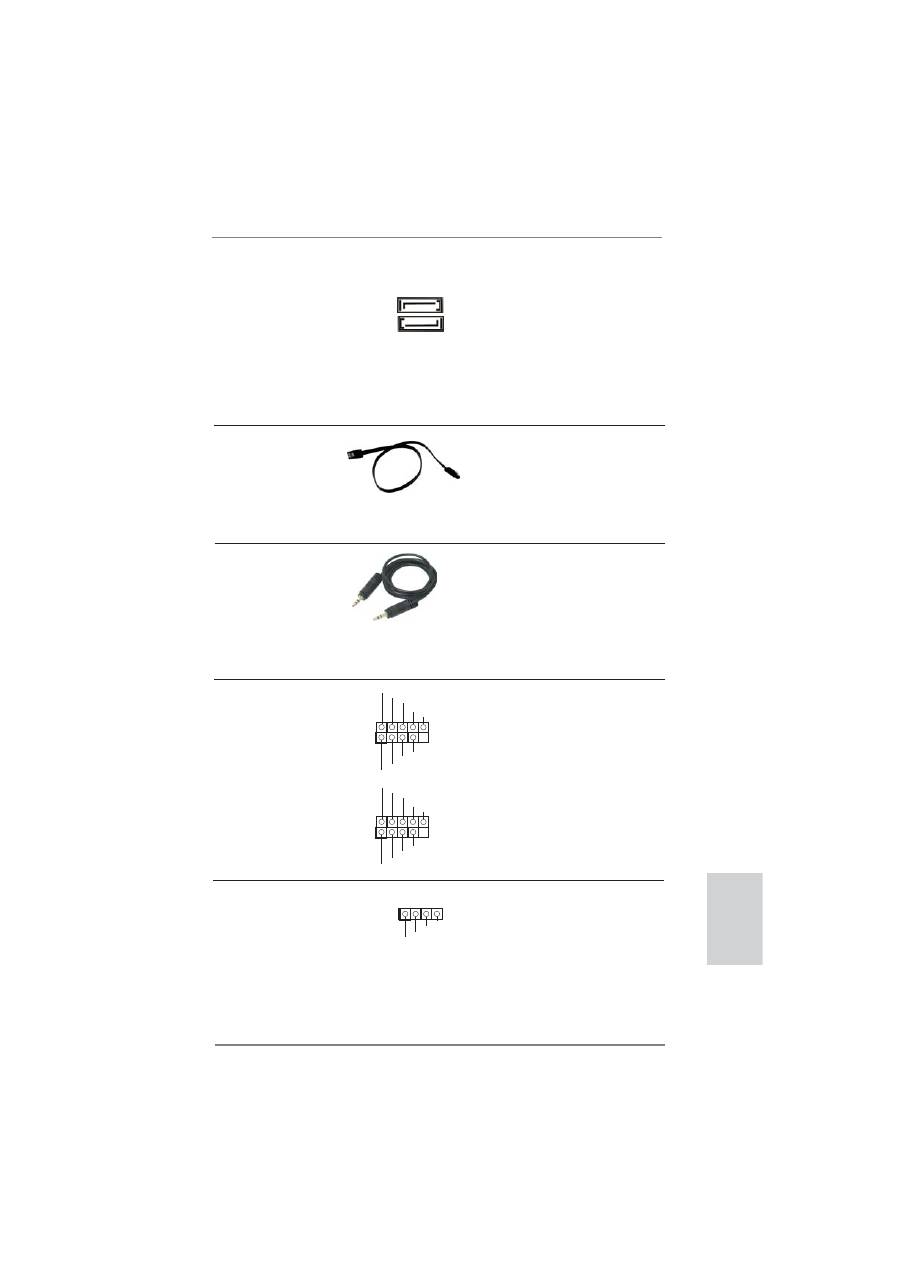

- 2 x connecteurs SATA2, prennent en charge un taux de

  transfert de données pouvant aller jusqu’à 3.0Go/s,

  supporte RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel

  Rapid Storage et Intel Smart Response), NCQ, AHCI et

  « Hot Plug » (Branche ment à chaud)

- 2 x connecteurs SATA3, prennent en charge un taux de

  transfert de données pouvant aller jusqu’à 6.0Go/s

44

ASRock  Z68M-ITX/HT  Motherboard

- 1 x Barrette pour module à infrarouges grand public

- 1 x LED di accensione

- Connecteur pour ventilateur de CPU/Châssis

- br. 24 connecteur d’alimentation ATX

- br. 4 connecteur d’alimentation 12V ATX

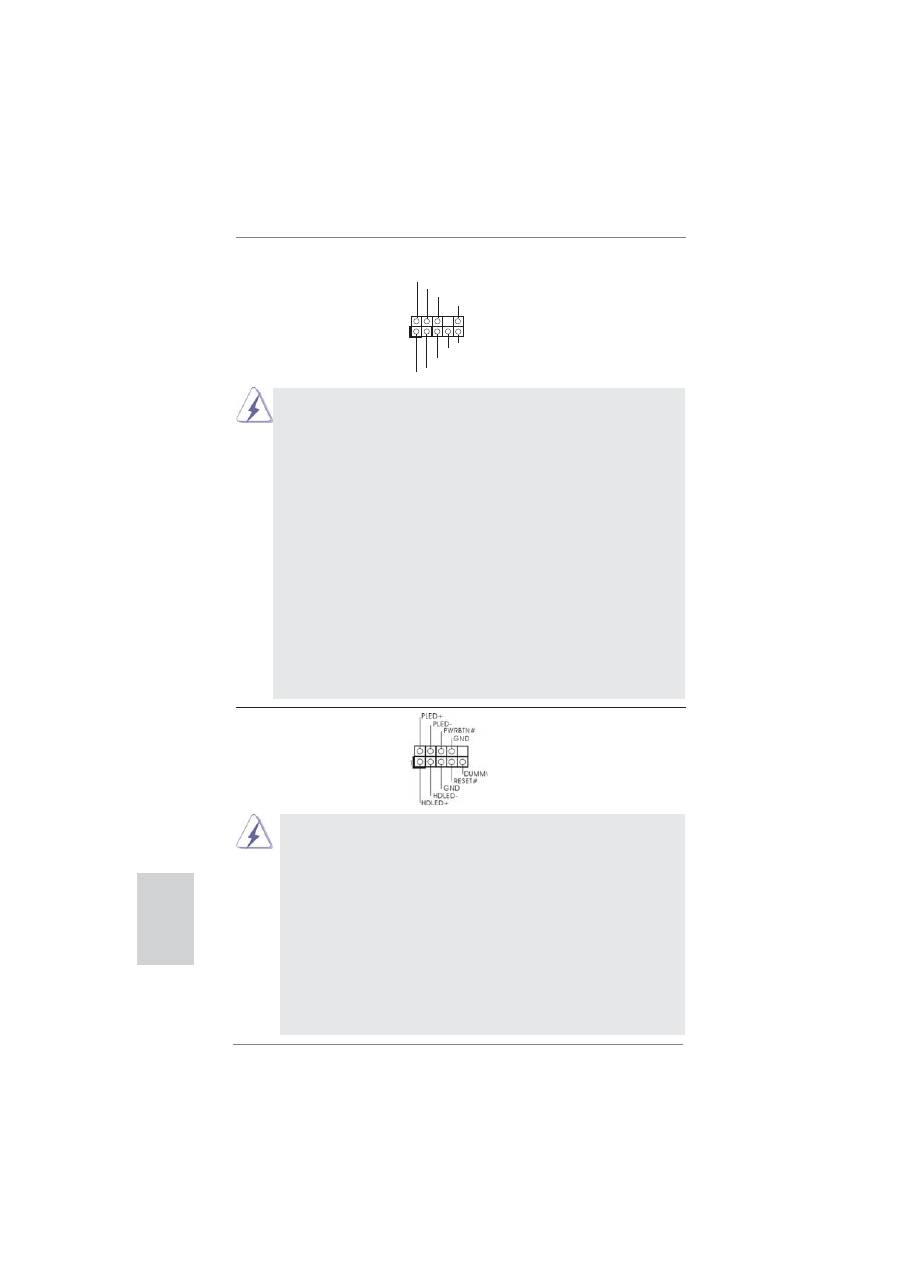

- Connecteur audio panneau avant

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0

  supplémentaires)

 BIOS

-

64

Mb BIOS AMI

- AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

 CD d’assistance

- Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

  CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock

  (CyberLink DVD Suite et Version OEM et d’essai; Suite

  multimédia ASRock MAGIX - OEM)

 Caractéristique

-

Utilitaire ASRock Extreme Tuning (AXTU)

unique

  (voir

ATTENTION 8

)

- ASRock l’Instant Boot

- ASRock Instant Flash (voir

ATTENTION 9

)

- Chargeur ASRock APP (voir

ATTENTION 10

)

- ASRock SmartView (voir

ATTENTION 11

)

- ASRock XFast USB (voir

ATTENTION 12

)

- ASRock XFast LAN (voir

ATTENTION 13

)

- Lucid Virtu (voir

ATTENTION 14

)

- Technologie Lecture Marche/Arrêt ASRock

  (voir

ATTENTION 15

)

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU

  (voir

ATTENTION 16

)

- ASRock U-COP (voir

ATTENTION 17

)

- Garde d’échec au démarrage (B.F.G.)

- DEL veilleuse

 Surveillance

- Contrôle de la température CPU

système

- Mesure de température de la carte mère

- Tachéomètre ventilateur processeur/châssis

 -

Ventilateur silencieux pour unité centrale/châssis (permet le

réglage automatique de la vitesse du ventilateur pour châs-

sis, selon la température de l’unité centrale)

- Commande de ventilateur CPU/châssis à plusieurs vitesses

Français

45

ASRock  Z68M-ITX/HT  Motherboard

Français

ATTENTION!

1.  En ce qui concerne le paramétrage “Hyper-Threading Technology”,

veuillez consulter la page 41 du manuel de l’utilisateur sur le CD tech-

nique.

2.  Cette carte mère supporte la Technologie de Mémoire à Canal Double.

Avant d’intégrer la Technologie de Mémoire à Canal Double, assurez-

vous de bien lire le guide d’installation des modules mémoire en page 15

pour réaliser une installation correcte.

3.  Du fait des limites du système d’exploitation, la taille mémoire réelle

réservée au système pourra être inférieure à 4 Go sous Windows

®

7 /

Vista

TM

 / XP. Avec Windows

®

 OS avec CPU 64 bits, il n’y a pas ce genre

de limitation.

4.  La dimension maximum du memoire partage est de

fi

 nie par le vendeur

de jeu de puces et est sujet de changer. Veuillez veri

fi

 er la Intel

®

 website

pour les informations recentes SVP.

5.  Vous pouvez choisir de n’utiliser que deux moniteurs sur trois. Les

moniteurs D-Sub, DVI-D et HDMI ne peuvent pas être activés en même

temps. En outre, avec l’adaptateur DVI-HDMI, le port DVI-D peut prendre

en charge les mêmes fonctions que le port HDMI.

6.  xvYCC ne sont pris en charge que sous Windows

®

 7 64-bit / 7. HBR est

pris en charge sous Windows

®

 7 64-bit / 7 / Vista

TM

 64-bit / Vista

TM

.

7.  Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les

modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer

au tableau en page 3 pour effectuer la bonne connexion.

8.  ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui

permet de régler précisément différentes fonctions du système,

 ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS

 -

Microsoft

®

 Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit

  / XP / XP 64-bit

Certi

fi

 cations

- FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

  (voir

ATTENTION 18

)

 * Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

   http://www.asrock.com

46

ASRock  Z68M-ITX/HT  Motherboard

via une interface facile à utiliser, incluant Moniteur de périphériques,

Contrôle du ventilateur, Overclocking, OC DNA et IES. Dans Moniteur

de périphériques, il af

fi

 che les valeurs principales de votre système.

Dans Contrôle du ventilateur, il af

fi

 che la vitesse du ventilateur et la

température, que vous pouvez ajuster. Dans Overclocking, vous pouvez

overclocker la fréquence du CPU pour améliorer les performances du

système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans

un pro

fi

 l et les partager avec vos amis. Vos amis pourront alors installer

 le

pro

fi

 l OC sur leur système pour utiliser les mêmes réglages OC.

Dans IES (Intelligent Energy Saver – Fonction intelligente d’économie

d’énergie), le contrôleur de la tension peut réduire le nombre de phases

de sortie pour améliorer le fonctionnement lorsque les cores du CPU

ne sont pas utilisées, sans diminuer les performances de l’ordinateur.

Veuillez visiter notre site Web pour plus d’informations sur l’utilisation des

fonctions de l’utilitaire ASRock Extreme Tuning Utility (AXTU).

Site Web de ASRock : http://www.asrock.com

9.  O ASRock Instant Flash é um utilitário de

fl

 ash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS

permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos

sistemas operativos, como o MS-DOS ou o Windows

®

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de con

fi

 guração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo

fi

 cheiro de BIOS numa unidade

fl

 ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com

apenas alguns cliques sem ter de utilizar outra disquete ou outro compli-

cado utilitário de

fl

 ash. Note que a unidade

fl

 ash USB ou a unidade de

disco rígido devem utilizar o sistema de

fi

 cheiros FAT32/16/12.

10.  Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suf

fi

 t d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simultané-

ment plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à la

RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

11.  SmartView, une nouvelle fonction du navigateur Internet, est une page

de démarrage intelligente de IE, comportant à la fois vos sites Internet

les plus visités, votre historique, vos amis Facebook et l’actualité en

temps réel, le tout sur une vue optimisée pour une expérience de l’Internet

encore plus personnelle. Les cartes mères ASRock sont équipées en ex-

clusivité de l’utilitaire SmartView, ce qui vous permet de garder le contact

avec vos amis itinérants. Pour utiliser la fonction SmartView, veuillez

Français

47

ASRock  Z68M-ITX/HT  Motherboard

Français

vous assurez que votre version de système d’exploitation est Windows

®

7 / 7 64 bits / Vista

TM

 / Vista

TM

 64 bits, et que vous utilisez le navigateur

IE8.  Site Internet ASRock : http://www.asrock.com/Feature/SmartView/

index.asp

12.  ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

13.  ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez con

fi

 gurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du tra

fi

 c : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des

fi

 chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les

fl

 ux

de données que vous êtes en train de transférer.

14.  Avec la technologie Lucid Virtu, vous pouvez regarder les performances

3D du GPU discret et les fonctions multimédia avancées des graphiques

Intel

®

 HD.

15. La Technologie Lecture Marche/Arrêt ASRock permet aux utilisateurs

d’expériencer l’audio incroyable à partir d’appareils audio portables

comme un lecteur MP3 ou un téléphone portable, sur votre PC, même

lorsque le PC est éteint (ou en mode ACPI S5)! Cette carte mère fournie

aussi un câble audio 3,5mm gratuit (optionnel) qui facilite beaucoup dans

les environnements informatiques.

16.  Même si cette carte mère offre un contrôle sans souci, il n’est pas re-

commandé d’y appliquer un over clocking. Des fréquences de bus CPU

autres que celles recommandées risquent de rendre le système instable

ou d’endommager le CPU et la carte mère.

17.  Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

automatiquement. Avant de redémarrer le système, veuillez véri

fi

 er  que

le ventilateur d’UC sur la carte mère fonctionne correctement et débran-

chez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dis-

sipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre

le CPU le dissipateur lors de l’installation du PC.

18.  EuP, qui signi

fi

 e Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dé

fi

 nir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’ef

fi

 cacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

48

ASRock  Z68M-ITX/HT  Motherboard

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont  « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le

cavalier

  Description

Effacer la CMOS

(CLRCMOS1)

(voir  p.2

fi

 g. 6)

Remarque :   CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la con

fi

 guration  originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure et le pro-

fi

 l par défaut de l’utilisateur seront effacés seulement si la batterie du

CMOS est enlevée.

Effacer la

CMOS

Paramètres

par défaut

Français

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATAII

Ces deux connecteurs Série

(SATA_2 (PORT 4): voir  p.2  No. 4)

ATAII (SATAII) prennent en

(SATA_3 (PORT 3): voir  p.2  No. 5)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATAII

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

SATA_3 (PORT 3)

SATA_2 (PORT 4)

49

ASRock  Z68M-ITX/HT  Motherboard

Français

En-tête USB 2.0

A côté des quatre ports

(USB6_7 br.9)

USB 2.0 par défaut sur le

(voir  p.2  No. 11)

panneau E/S, il y a deux

embases USB 2.0 sur cette

carte mère. Chaque embase

USB 2.0 peut prendre en

(USB8_9 br.9)

charge 2 ports USB 2.0.

(voir  p.2  No. 9)

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

1

ATX+5VSB

IRTX

GND

IRRX

Barrette pour module à infrarouges grand public

Cette barrette peut être utilisée

(CIR1  br.4)

pour connecter des récepteur

(voir  p.2  No. 10)

Câble audio 3,5mm

L’une des extrémités du câble

(en option)

audio 3,5mm peut être

branchée sur des appareils

audio portatifs comme un

lecteur MP3 ou un téléphone

portable, ou le port Entrée Ligne

de votre PC.

Câble de données

Toute cote du cable de data

Série ATA (SATA)

SATA peut etre connecte au

(en option)

disque dur SATA / SATAII /

SATA3 ou au connecteur

SATAII / SATA3 sur la carte

 mere.

Connecteurs Série ATA3

Ces deux connecteurs Série

(SATA_0 (PORT 0): voir  p.2  No. 3)

ATA3 (SATA3) prennent en

(SATA_1 (PORT 1): voir  p.2  No. 2)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

SATA_1 (PORT 1)

SATA_0 (PORT 0)

50

ASRock  Z68M-ITX/HT  Motherboard

Connecteur audio panneau

C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2  No. 15)

qui permet le branchement et

le contrôle commodes de

 périphériques

audio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1. L’audio à haute dé

fi

 nition (HDA) prend en charge la détection de

fi

 che,

    mais le

fi

 l de panneau sur le châssis doit prendre en charge le HDA pour

    fonctionner correctement. Veuillez suivre les instructions dans notre

    manuel et le manuel de châssis a

fi

 n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

    du panneau avant conformément à la procédure ci-dessous :

    A. Connectez Mic_IN (MIC) à MIC2_L.

    B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

    C. Connectez Ground (GND) à Ground (GND).

    D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

         n’avez pas besoin de les connecter pour le panneau audio AC’97.

    E. Pour activer le micro avant.

    Pour les systèmes d’exploitation Windows

®

 XP / XP 64 bits :

    Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

    cliquez sur “FrontMic” (Micro avant).

    Pour les systèmes d’exploitation Windows

®

 7 / 7 64 bits / Vista

TM

 /

    Vista

TM

 64 bits :

    Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

    Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

Français

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez con

fi

 gurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

En-tête du panneau système

Cet en-tête permet d’utiliser

(PANEL1  br.9)

plusieurs fonctions du

(voir  p.2  No. 1)

panneau système frontal.

51

ASRock  Z68M-ITX/HT  Motherboard

Français

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, véri

fi

 ez

bien à faire correspondre les

fi

 ls et les broches.

Connecteur pour châssis

(CHA_FAN1 br. 3)

(voir  p.2  No. 19)

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le

fi

 l noir à la broche de terre.

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2  Nr. 20)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

1

PLED+

PLED+

PLED-

Connecteur du ventilateur

Veuillez connecter le câble de

de l’UC

ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le

fi

 l

(voir  p.2  No. 18)

noir sur la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

4  3  2  1

52

ASRock  Z68M-ITX/HT  Motherboard

En-tête d’alimentation ATX

Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir  p.2  No. 8)

 tête.

Français

Bien que cette carte mère fournisse un connecteur de courant ATX 24

broches, elle peut encore fonctionner si vous adopter une alimentation

traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20

broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et

  13.

20-Installation de l’alimentation électrique ATX

Connecteur ATX 12V

Veuillez connecter une unité

(ATX12V1  br.4)

d’alimentation électrique ATX

(voir  p.2  No. 16)

12V sur ce connecteur.

12                                 1

24

         13

12                                             1

24

                      13
