ASRock X79 Extreme4: 1. 主機板簡介

1. 主機板簡介

謝謝你採用了華擎

X79 Extreme4

主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩

定性好 ,能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指

導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。

由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另

行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最

新的顯示卡和 CPU 支援列表。

華擎網址：http://www.asrock.com

如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用

機種的規格訊息。

www.asrock.com/support/index.asp

1.1 包裝盒內物品

華擎

X79 Extreme4

主機板

(ATX 規格 : 12.0 英吋 x 9.6 英吋 , 30.5 公分 x 24.4 公分 )

華擎

X79 Extreme4

快速安裝指南

華擎

X79 Extreme4

支援光碟

四條 Serial ATA(SATA) 數據線 ( 選配 )

一塊 I/O 擋板

一張華擎 SLI_Bridge_2S 卡

一張華擎 3-Way SLI-2S1S Bridge 卡

ASRock提醒您...

®

TM

TM

若要在Windows

7 / 7 64位元 / Vista

/ Vista

64位元中發揮更好的效

能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的

詳細資訊，請參閱支援光碟中的「使用者手冊」。

繁體中文

195

ASRock X79 Extreme4 Motherboard

1.2 主機板規格

架構 - ATX 規格 :

12.0 英吋 x 9.6 英吋 , 30.5 公分 x 24.4 公分

- 頂級黃金電容器設計（百分百日本製造的高品質導電高分子電

容器）

®

TM

處理器 - 支援 Intel

Core

i7-39xx 和 38xx 系列處理器（LGA

2011 腳位）

- Digi 電源設計

- 高級 V6 + 2 電源相位設計

®

- 支援 Intel

Turbo Boost 2.0 技術

- 支援 Hyper-Threading 技術（詳見警告 1）

- 支援非同步超頻技術

®

晶片組 - Intel

X79

系統記憶體 - 支援四通道 DDR3 記憶體技術（見警告 2）

- 4 個 DDR3 DIMM 插槽

- 支援 DDR3 2400+( 超頻 )/1600/1333/1066/800

non-ECC、un-buffered 記憶體

®

®

- Intel

Workstation 1S Xeon

處理器 E5 2xxx 和 4xxx 系

列（LGA 2011 接口）支援 DDR3 ECC 無緩存內存

- 最高支援 32GB 系統容量（見警告 3）

®

- 支援 Intel

Extreme Memory Profile(XMP)1.3/1.2

擴充插槽 - 3 x PCI Express 3.0 x16 插槽 (PCIE1/PCIE3:x16 模式 ;

PCIE4: x8 模式 ) （見警告 4）

- 2 x PCI Express 2.0 x1 插槽

- 2 x PCI 插槽

TM

TM

- 支援 AMD Quad CrossFireX

, 3-Way CrossFireX

和

TM

CrossFireX

技術

®

TM

TM

TM

- 支援 NVIDIA

Quad SLI

, 3-Way SLI

和 SLI

技術

音效 - 7.1 聲道高清晰音效 , 支援內容保護功能

(Realtek ALC898 音效編解碼器 )

- 支援高級藍光音效

網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

繁體中文

- 支援網路喚醒（Wake-On-LAN）

- 支援 Energy Efficient Ethernet 802.3az

- 支援 PXE

Rear Panel I/O 界面

I/O - 1 個 PS/2 滑鼠接口

( 後背板輸入 / - 1 個 PS/2 鍵盤接口

196

ASRock X79 Extreme4 Motherboard

輸出接口 ) - 1 個同軸 SPDIF 輸出接口

- 1 個光纖 SPDIF 輸出接口

- 6 個可直接使用的 USB 2.0 接口

- 1 個 eSATA3 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和

SPEED LED)

- 1 個 IEEE 1394 接口

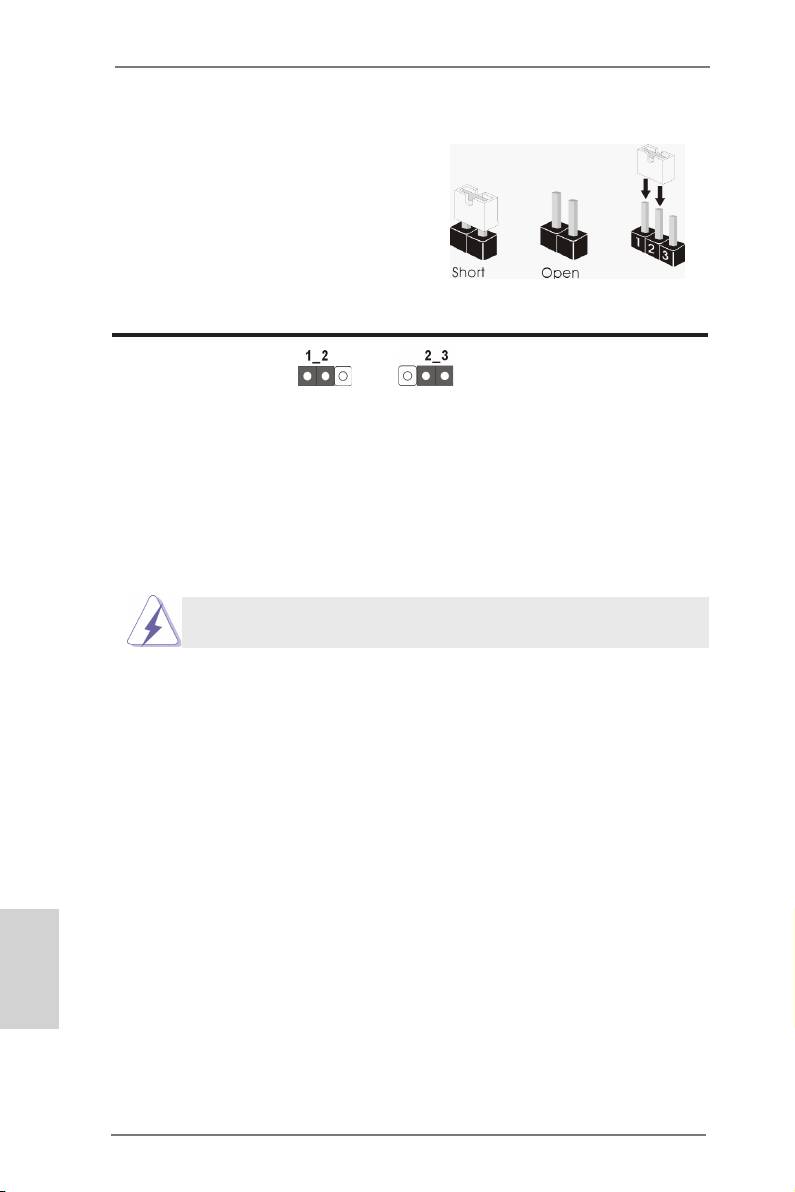

- 1 個 CMOS 數據清除開關

- 高清晰音效插孔：側置喇叭 / 後置喇叭 / 中置喇叭 /

低音喇叭 / 音效輸入 / 前置喇叭 / 麥克風 ( 見警告 5)

®

SATA3 - 2 x Intel

X79 的 SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0,

RAID 1, RAID 5, RAID 10 和 Intel Rapid Storage3.0),

NCQ, AHCI 和熱插拔功能

- 3 x ASMedia ASM1061 的 SATA3 6.0Gb/s 接頭，支援 NCQ,

AHCI 和熱插拔功能

USB 3.0 - 2 x ASMedia ASM1042 的後置 USB 3.0 接頭，支援 USB 1.0

/2.0/3.0 到 5Gb/s

- 1 x ASMedia ASM1042 的前置 USB 3.0 接頭 ( 支援 2 個

USB 3.0 接頭 )，支援 USB 1.0/2.0/3.0 到 5Gb/s

接頭 - 4 x SATA2 3.0Gb/s 接頭 , 支援 RAID (RAID 0, RAID 1,

RAID 5, RAID 10 和 Intel Rapid Storage3.0), NCQ, AHCI

和熱插拔功能

- 5 x SATA3 6.0Gb/s 接頭

- 1 x 紅外線模組接頭

- 1 x 消費性紅外線模組插座

- 1 x 序列埠

- 1 x HDMI_SPDIF 接頭

- 1 x IEEE 1394 接頭

- 1 x 電源指示燈接頭

- CPU/ 機箱 / 電源 /SB 風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- SLI/XFire 電源接頭

- 前置音效接頭

- 3 x USB 2.0 接頭 ( 可支援 6 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 )

- 1 x Dr. Debug (7 段顯示器偵錯 LED)

繁體中文

快速開關 - 1 個 LED CMOS 數據清除開關

- 1 個 LED 電源開關

- 1 個 LED 重置開關

197

ASRock X79 Extreme4 Motherboard

BIOS - 64Mb AMI UEFI Legal BIOS ( 支援 GUI)

- 支援即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支援 jumperfree 免跳線模式

- 支援 SMBIOS 2.3.1

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V

電壓多功能調節

支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink

MediaEspresso 6.5 試用版

獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 6）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 7）

- 華擎 APP Charger（見警告 8）

- 華擎 XFast USB（見警告 9）

- 華擎 XFast LAN（見警告 10）

- 華擎 XFast 充電器（見警告 11）

- 華擎 XFast RAM（見警告 12）

- 華擎 X-FAN（見警告 13）

- 華擎 Crashless BIOS（見警告 14）

- Hybrid Booster( 安心超頻技術 ):

- 支援 CPU 無級頻率調控（見警告 15）

- ASRock U-COP（見警告 16）

- Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )

- 晚安 LED 指示燈

硬體監控 - CPU 溫度偵測

- 主機板溫度偵測

- CPU/ 機箱 / 電源 /SB 風扇轉速計

- CPU/ 機箱靜音風扇 ( 可透過 CPU 溫度自動調節機箱的風扇速

度 )

- CPU/ 機箱 /SB 風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

®

®

TM

TM

操作系統 - Microsoft

Windows

7/7 64 位元 /Vista

/Vista

64 位元 /

XP/XP 64 位元（見警告 17）

認證 - FCC, CE, WHQL

繁體中文

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )

（見警告 18）

* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

198

ASRock X79 Extreme4 Motherboard

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步

超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會

導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻

可能導致的損壞不承擔責任。

警告！

1、 關於“Hyper-Threading Technology”的設置，請參考CD 光碟中的“User

Manual”第 61 頁。

2、 這款主機板支援四通道記憶體技術。在您使用四通道記憶體技術之前，為

能正確安裝，請確認您已經閱讀了第 16 頁的記憶體安裝指南。

®

TM

3、 由於作業系統的限制，在 Windows

7 / Vista

/ XP 下，供系統使用的

®

實際記憶體容量可能小於 4GB。對於 Windows

作業系統搭配 64 位元

CPU 來說 , 不會存在這樣的限制。您可以透過 ASRock XFast RAM 來利用

®

Windows

無法使用的內存。

®

4、 目前 Intel

2011 腳位 Sandy Bridge-E 處理器不支援 PCIE 3.0，但此

主機板已做好支援 PCIE 3.0 硬體的準備。是否能啟用 PCIE 3.0 取決於

Intel 的 CPU。有關未來 CPU 更新和發布情況的資訊，請訪問 Intel 網站。

5、 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音

效輸出方面，這款主機板支援2 聲道、4 聲道、6 聲道以及8 聲道模式。

請參閱第 3 頁的表格瞭解正確的連接方式。

6、 ASRock Extreme Tuning Utility (AXTU) 是一款多合一的工具，易於操

作的使用者介面便於微調不同的系統功能（例如：Hardware Monitor、

Fan Control、Overclocking、OC DNA 及 IES）。Hardware Monitor 可顯

示系統的主要讀數；Fan Control 可顯示並可供您調整風扇速度及溫度；

Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA，

您可將自己的 OC 設定另存為設定檔並與朋友分享，您的朋友可將此 OC 設

定檔上傳至自己的系統中，以取得相同的OC設定。透過 IES (Intelligent

Energy Saver)，當CPU 處於閒置狀態時，電壓調整器能降低輸出相位數量

以改善效率，並可兼顧運算效能。有關 ASRock Extreme Tuning Utility

(AXTU) 的操作程序說明，請造訪 ASRock 網站。

華擎網站：http://www.asrock.com

7、 華擎Instant Flash 是一個內建於Flash ROM 的 BIOS 更新工具程式。這

個方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或

®

Windows

) 即可進行 BIOS 的更新。在系統開機自檢過程中按下 <F6> 鍵或

在 BIOS 設置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程式。

啟動這一程式後 , 只需把新的 BIOS 文件保存在隨身碟、磁盤或硬碟中 ,

輕鬆點選滑鼠就能完成 BIOS 的更新 , 而不再需要準備額外的磁碟片或其

他複雜的更新程式。請注意: 隨身碟或硬碟必須使用 FAT32/64 文件系統。

繁體中文

8、 若您想要更快速、更自由地為您的蘋果設備, 如 iPhone/iPad/iPod

touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。

只需安裝 APP Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快

40%。華擎 APP Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可

199

ASRock X79 Extreme4 Motherboard

以在電腦進入待命 (S1)、待命 (S3)、休眠 (S4) 或關機 (S5)模式下持續

為設備充電。只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的

充電體驗。

9、 華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而

定）。

10、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先

應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲：

在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以

在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透

過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。

11、 ASRock XFast 充電器是兼具充電效率與速度的科技產品，可協助您透過電腦

為行動裝置充電。採用一流的 XFast 充電器 USB 連接埠，保證使用者隨時都

能體驗充電的極速快感。除了 Apple 設備外，同時也可為 BC1.1 標準智慧型

裝置充電。如需詳細資訊，請參閱第 30 頁。

12、 ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的

®

一項新功能。它能充分利用 Windows

操作系統 32-bit CPU 無法使用的內

存空間。ASRock XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加

快網路瀏覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍

之多。ASRock XFast RAM 的另一項優勢是它能減少使用 SSD 或 HDD 的頻

率，從而延長它門的使用壽命。

13、 ASRock X-FAN 僅當系統在重負載或超頻情況下溫度升至特定值時自動啟動。

在正常情況下，ASRock X-FAN 始終保持非活動狀態，以便為用戶提供安靜

的電腦體驗。目標溫度和風扇速度設置可以在 UEFI 設置實用程序中進行設

定。

14、 ASRock Crashless BIOS 能讓使用者安心地更新他們的 BIOS，而不用擔心

發生故障。如果在 BIOS 更新過程中斷電，ASRock Crashless BIOS 會在電

源恢復後自動完成 BIOS 更新程序。請注意，BIOS 文件需存放在 USB 的根

目錄中。此功能只支援 USB2.0 插槽。

15、 僅管本主機板提供無級頻率調控,但不推薦用戶超頻使用。不同於標準

CPU 側匯流排頻率的非標準頻率可能會使系統不穩定，甚至會損害 CPU 和

主機板。

16、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主機板上的 CPU 風扇是否正常運轉並拔出電源線，然後再將它插回。

為了提高散熱性，在安裝PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。

®

®

17、 Microsoft

Windows

XP / XP 64-bit 系統不支援 Intel Rapid Storage

Technology enterprise 3.0。

18、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗

電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗

繁體中文

200

ASRock X79 Extreme4 Motherboard

必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和

®

支援 EuP 的電源供應器。根據 Intel

的建議 , 支援 EuP 的電源供應器必須

符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供

應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。
