1. Введение

Благодарим вас за покупку материнской платы X79 Extreme11 надежной материнской

платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими

требованиями к качеству. Она обеспечивает превосходную производительность и

отличается отличной конструкцией, которые отражают приверженность ASRock качеству и

долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке. Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых модификаций

руководства его новая версия будет размещена на веб-сайте ASRock

без специального уведомления. Кроме того, самые свежие списки

поддерживаемых модулей памяти и процессоров можно найти на

сайте ASRock. Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата X79 Extreme11

(форм-фактор CEB: 12,0 x 10,5 дюйма / 30,5 x 26,7 см)

Руководство по быстрой установке X79 Extreme11

Компакт-диск поддержки X79 Extreme11

6 x кабель данных Serial ATA (SATA) (дополнительно)

2 x кабель питания для жесткого диска Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

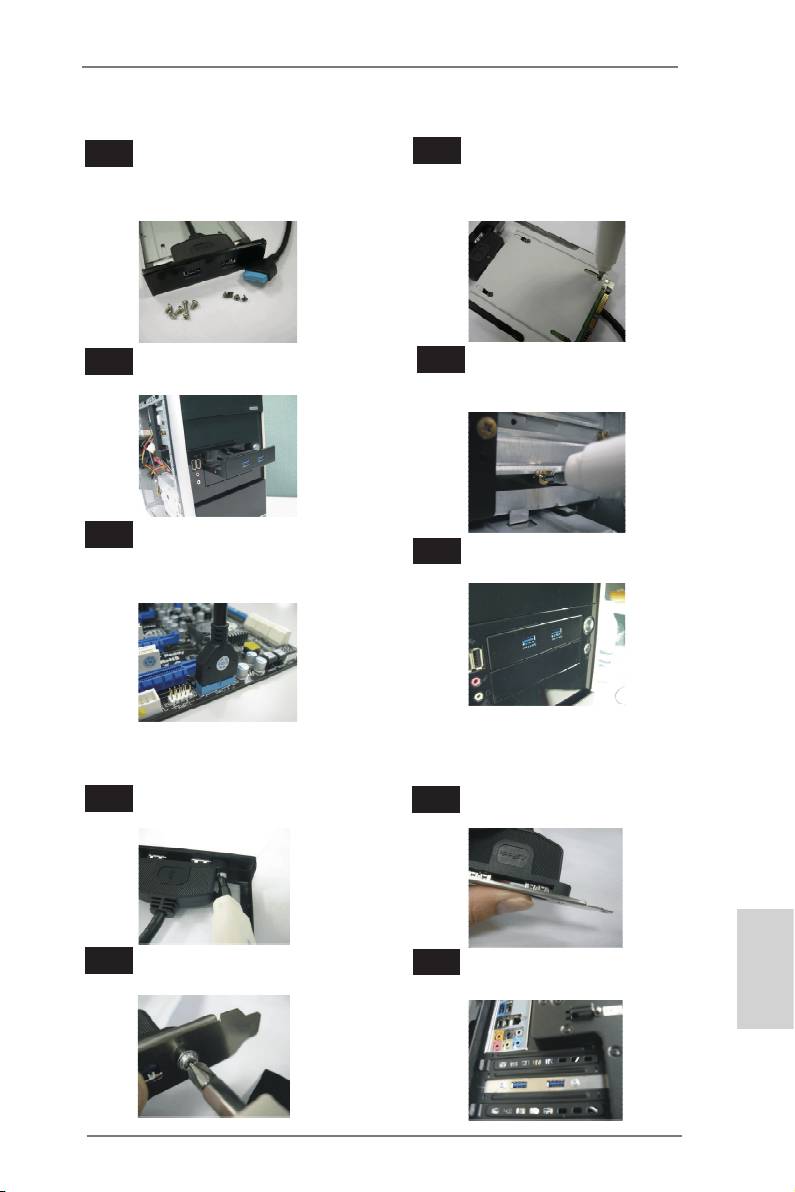

1 x Передняя панель USB 3.0

4 x корпусе Винты

6 x Жесткий диск Винты

1 x Кронштейн заднего разъема USB 3.0

2 x карта ASRock SLI_Bridge

1 x карта ASRock SLI_Bridge_3S

1 x Карта ASRock 3-Way SLI Bridge

ASRock напоминает...

®

Для обеспечения максимальной производительности ОС Windows

Русский

TM

TM

7 / 7 64-bit / Vista

/ Vista

64-bit рекомендуется в BIOS выбрать для

параметра Storage Configuration (Конфигурация запоминающего

устройства) режим AHCI. Подробные сведения о настройке BIOS см.

в руководстве пользователя на прилагаемом компакт-диске.

147

X79 Extreme11 Motherboard

1.2 Спецификации

Платформа - форм-фактор CEB: 12,0 x 10,5 дюйма / 30,5 x 26,7 см

- Дизайн конденсатора Premium Gold (100% японские

высококачественные конденсаторы на основе проводящих

полимеров)

®

TM

Процессор - Поддерживаются процессоры семейства Intel

Core

i7 для

разъема LGA 2011

- Дизайн системы питания DigiPower

- Технология Advanced 24 + 2 Power Phase Design

- МОП-транзистор с функцией «Dual-Stack» (DSM)

(см. ОСТОРОЖНО, пункт 1)

®

- Поддержка технологии Intel

Turbo Boost 2.0

- Поддержка технологии Hyper-Threading

(см. ОСТОРОЖНО, пункт 2)

- Поддержка технологии Untied Overclocking

®

Набор микросхем - Intel

X79

Память - Поддержка технологии Quad Channel DDR3 Memory Technology

(см. ОСТОРОЖНО, пункт 3)

- 8 x гнезда DDR3 DIMM

- Поддержите DDR3 2500+(OC)/2133(OC)/1866(OC)/1600/1333/1066/

не- ECC, безбуферная память

- Поддерживает DDR3 ECC, безбуферную память с процессорами

®

®

Intel

Workstation 1S Xeon

серии E5 16xx/26xx/46xx с разъемом

LGA 2011

- Максимальный объем системной памяти: 64 ГБ

(см. ОСТОРОЖНО, пункт 4)

®

- поддержка профиля Intel

Extreme Memory Prole (XMP)1.3/1.2

Гнезда - 7 x слота PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE5/PCIE7: режим

расширения x16/16/16/16; PCIE1/PCIE2/PCIE3/PCIE4/PCIE5/PCIE6/PCIE7: режим

x16/8/8/8/8/8/8) (см. ОСТОРОЖНО, пункт 5)

TM

TM

- поддержка AMD Quad CrossFireX

, 4-Way CrossFireX

, 3-Way

TM

TM

CrossFireX

и CrossFireX

®

TM

TM

TM

TM

- поддержка NVIDIA

Quad SLI

, 4-Way SLI

, 3-Way SLI

и SLI

Аудиосистема - 7.1 CH HD Аудио HD

- Четырехъядерный аудиопроцессор Creative Sound Core3D

- Поддержка CrystalVoice

- Поддержка Scout Mode

Русский

- Поддержка EAX1.0 - EAX5.0

- Усилитель для наушников Premium (PHA)

(см. ОСТОРОЖНО, пункт 6)

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- поддержка Wake-On-LAN

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

- Поддержка технологии Dual LAN с функцией объединения

148

X79 Extreme11 Motherboard

- Поддержка PXE

Разъемы ввода- I/O Panel

вывода на задней - 1 x порт клавиатуры PS/2

панели - 1 x порт Optical SPDIF Out

- 8 x порта USB 2.0 на задней панели в стандартной конфигурации

- 2 x eSATA портa

- 4 x порта USB 3.0 на задней панели в стандартной конфигурации

- Разъем 2 x RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

- 1 x порт IEEE 1394

- 1 x кнопка Clear CMOS

- Соединитель звуковой подсистемы: тыльная колонка / центральная

/ субвуфер / линейный вход / передняя колонка / микрофон

(см. ПРЕДУПРЕЖДЕНИЕ 7)

SATA3 - 2 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от

®

контроллера Intel

X79, с аппаратной поддержкой функций RAID

(RAID 0, RAID 1, RAID 5, RAID 10 и Intel Rapid Storage 3.0), NCQ,

AHCI и горячего подключения

- 8 x порта SAS/SATA3 со скоростью передачи данных 6,0 Гбит/с от

контроллера LSI SAS2308, с аппаратной поддержкой функций

RAID (RAID 0, RAID 1, RAID 1E и RAID 10), NCQ, AHCI и горячего

подключения

®

USB 3.0 - 4 x задних порта USB 3.0 на контроллере TI

, с поддержкой

интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до 5

Гбит/с

- 2 x передний разъем USB 3.0 (поддерживает 4 порта USB 3.0) на

®

контроллере TI

, с поддержкой интерфейсов USB 1.0/2.0/3.0 и

скорости передачи данных до 5 Гбит/с

Колодки и плате - 4 x разъема SATA2 3,0 Гбит/с, поддержка функций RAID (RAID 0,

RAID 1, RAID 5, RAID 10 и Intel Rapid Storage3.0), NCQ, AHCI и

горячего подключения

- 2 x разъема SATA3 6,0 Гбит/с

- 8 x разъема SAS/SATA3 6,0 Гбит/с

- 1 x Колодка инфракрасного модуля

- 1 x Датчик пользовательского инфракрасного модуля

- 1 x Колодка HDMI_SPDIF

- 1 x Колодка IEEE 1394

- 1 x разъем Power LED

- 2 x соединитель CPU FAN (1 x 4-контактный, 1 x 3-контактный)

- 3 x соединитель Chassis FAN (1 x 4-контактный, 2 x 3-контактный)

- 1 x соединитель Power FAN (3-контактный)

- 1 x соединитель SB FAN (3-контактный)

- 24-контактный Колодка питания ATX

Русский

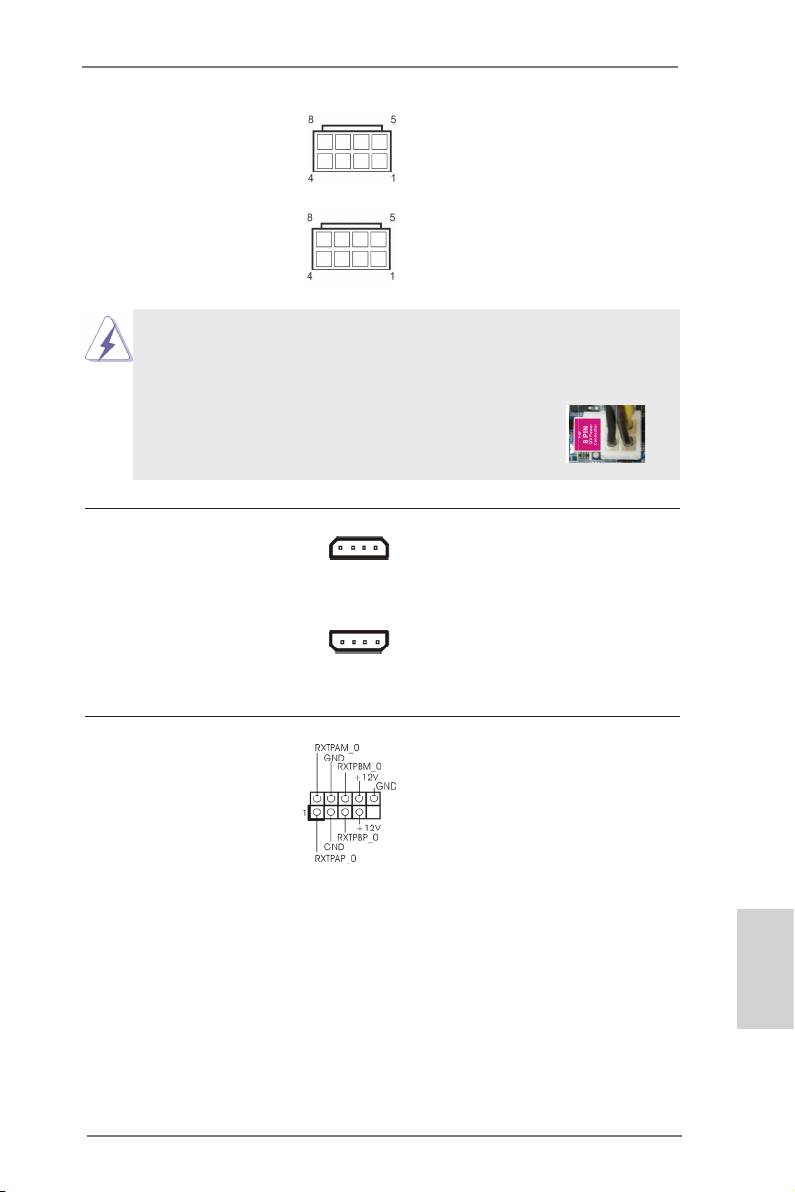

- 2 x 8-контактный Разъем ATX 12 В

- 2 x Разъем питания SLI/XFIRE

- Аудиоразъем передней панели

- 3 x Колодка USB 2.0 (одна колодка для поддержки 6

149

X79 Extreme11 Motherboard

дополнительных портов USB 2.0

- 2 x Колодка USB 3.0 (одна колодка для поддержки 4

дополнительных портов USB 3.0

- 1 x Dr. Debug (7-сегментный ЖК-дисплей)

- 1 x кнопка Power Switch со светодиодом

- 1 x кнопка Reset Switch со светодиодом

- 1 x кнопка Clear CMOS со светодиодом

BIOS - 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca

поль зователя

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1

- Регулировка напряжений CPU, VCCSA, DRAM, VTT, CPU PLL,

PCH1.1V, PCH1.5V

Компакт-диск - Драйверы, служебные программы, антивирусное программное

поддержки обеспечение (пробная версия), Пробная версия программы

CyberLink MediaEspresso 6.5

Уникальная - Средство ASRock Extreme Tuning Utility (AXTU)

Особенность (см. ОСТОРОЖНО, пункт 8)

- ASRock Instant Boot

- ASRock Instant Flash (см. ОСТОРОЖНО, пункт 9)

- ASRock APP Charger (см. ОСТОРОЖНО, пункт 10)

- ASRock XFast USB (см. ОСТОРОЖНО, пункт 11)

- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 12)

- ASRock XFast RAM (см. ОСТОРОЖНО, пункт 13)

- ASRock X-FAN (см. ОСТОРОЖНО, пункт 14)

- ASRock Crashless BIOS (см. ОСТОРОЖНО, пункт 15)

- ASRock OMG (Online Management Guard)

(см. ОСТОРОЖНО, пункт 16)

- ASRock Internet Flash (см. ОСТОРОЖНО, пункт 17)

- ASRock Системный Браузер UEFI

- ASRock Easy RAID Installer

- ASRock Interactive UEFI

- Hybrid Booster:

- плавная настройка частоты процессора

(см. ОСТОРОЖНО, пункт 18)

- ASRock U-COP (см. ОСТОРОЖНО, пункт 19)

- Защита от сбоев загрузки Boot Failure Guard (B.F.G)

Русский

- Ночное LED-освещение

Контроль - Датчики температуры процессора

оборудо- - Датчики температуры корпуса

вания - Тахометры вентиляторов CPU/Chassis/Power/SB FAN

- Бесшумный вентилятор ЦП/системного блока (возможность авто

матической настройки скорости вентилятора системного блока в

150

X79 Extreme11 Motherboard

соответствии с температурой центрального процессора)

- Мультиконтроль скорости вентилятора ЦП/Шасси/SB

- Контроль= напряжения: +12V, +5V, +3.3V, Vcore

®

®

TM

Операцион - Совместимость с Microsoft

Windows

7 / 7 64-bit / Vista

/

TM

Поддержка 64-разрядной версии Vista

ные системы - FCC, CE, WHQL

Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания

совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 20)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

http://www.asrock.com

ВНИМАНИЕ

Следует понимать, что с оверклокингом связан определенный риск во всех

случаях, включая изменение установок BIOS, применение технологии Untied

Overclocking или использование инструментов оверклокинга сторонних

производителей. Оверклокинг может повлиять на стабильность работы

системы и даже вызвать повреждение входящих в нее компонентов и

устройств. Приступая к оверклокингу, вы полностью берете на себя все

связанные с ним риски и расходы. Мы не будем нести ответственность за

любые возможные повреждения в результате оверклокинга.

ОСТОРОЖНО!

1. МОП-транзистор с функцией «Dual-Stack» (DSM) – инновационный

новый дизайн МОП-транзисторов. Область установки кремниевых

кристаллов увеличена вдвое, благодаря установке двух кристаллов в

МОП-транзистор. Чем больше область установки кристаллов, тем ниже

показатель Rds(on). В сравнении с традиционными дискретными МОП-

транзисторами DSM имеет большую область установки кристаллов и

более низкий Rds(on), поэтому источник питания для процессора Vcore

более эффективен.

2. Информацию об установке параметров гиперпоточной технологии (Hyper-

Threading Technology) вы найдете на стр. 80 Руководства пользователя

на компакт-диске поддержки.

3. Данная материнская плата поддерживает Технология

четырехканальной памяти DDR3. Перед ее использованием не

Русский

забудьте прочитать инструкции по правильной установке модулей

памяти в руководстве по установке (стр. 16).

4. В силу ограничения операционной системы фактическая емкость памяти

может быть меньше 4Гб для обеспечения резервного места для

151

X79 Extreme11 Motherboard

®

TM

использования системой Windows

7 / Vista

. Таких ограничений нет для

®

Windows

OS с 64-bit центральным процессором. Технология ASRock

XFast RAM помогает использовать память, которая не используется ОС

®

Windows

.

®

5. В настоящее время процессор Intel

Socket 2011 Sandy Bridge-E не

поддерживает PCIE 3.0, но данная материнская плата выпускается

с поддержкой PCIE 3.0. Активация PCIE 3.0 зависит от ЦП Intel.

Информацию о будущих обновлениях и выпусках ЦП см. на веб-

сайте компании Intel.

6. Для серьезных геймеров и любителей, которые не переносят

посредственного качества звука, усилитель наушников Premium

(РНА) обеспечивает увеличенный диапазон рабочих частот,

повышенную скорость обработки команд и уменьшенный уровень

шума и искажений. Кроме того, он поддерживает профессиональные

наушники до 250 ОМ, позволяющие повысить четкость звукового

сигнала.

7. Поддерживается работа микрофонного входа в режимах моно и

стерео. Поддерживаются 2-, 6- и 8-канальный режимы вывода звука.

Соответствующие схемы подключения описаны на стр. 3.

8. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это

универсальное средство тонкой настройки различных функций

системы с удобным и понятным интерфейсом, включающая разделы

Hardware Monitor (Наблюдение за оборудованием), Fan Control

(Управление вентилятором), Overclocking («Разгон» процессора),

OC DNA (Параметры «разгона») and IES (Автоматическое

энергосбережение). В разделе Hardware Monitor (Наблюдение

за оборудованием) отображаются основные характеристики

аппаратных средств системы. В разделе Fan Control (Управление

вентилятором) отображается скорость вентилятора и температура,

которые можно регулировать. В разделе Overclocking («Разгон»

процессора) можно увеличить рабочую частоту ЦПУ, чтобы добиться

оптимальной производительности системы. В разделе OC DNA

(Параметры «разгона») можно сохранить настройки «разгона»

процессора в виде профиля, который потом можно предложить для

использования своим друзьям. Друзья смогут загрузить профиль

«разгона» на свои компьютеры и получить аналогичный результат. В

разделе IES (Автоматическое энергосбережение) можно настроить

регулятор напряжения так, что он будет уменьшать количество

Русский

работающих линий питания, чтобы поднять КПД системы без ущерба

для ее производительности во время простоя ядер ЦПУ. Чтобы

узнать, как работать с программой ASRock Extreme Tuning Utility

(AXTU), посетите наш сайт в Интернете. Адрес сайта ASRock: http://

www.asrock.com

9. ASRock Instant Flash – программа для прошивки BIOS, встроенная в

Flash ROM. Данное средство для обновления BIOS умеет работать без

®

входа в операционные системы, вроде MS-DOS или Windows

. Чтобы

152

X79 Extreme11 Motherboard

запустить программу достаточно нажать <F6> во время

самотестирования системы (POST) или войти в BIOS при помощи кнопки

<F2> и выбрать пункт ASRock Instant Flash через меню. Запустите

программу и сохраните новый BIOS на USB-флэшку, дискету или

жесткий диск. После этого вы сможете оперативно обновить BIOS, без

необходимости подготовки дополнительной дискеты, без установки

программы прошивки. Имейте в виду, что USB-флэшка или винчестер

должны использовать файловую систему FAT32/16/12.

10. Если вы хотите быстрее и без ограничений заряжать свои устройства

Apple, например iPhone, iPad и iPod Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто

установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock

APP Charger позволяет быстро заряжать несколько устройств Apple

одновременно и даже поддерживает непрерывную зарядку, когда

компьютер переходит в режим ожидания (S1), режим ожидания с

сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете

небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

11. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

12. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов

приложений ЛВС: можно задать оптимальный приоритет для своего

приложения и/или добавить новые программы. Более низкая латентность

в игре: после установки более высокого приоритета игре в режиме

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в

данный момент времени.

13. ASRock XFast RAM – новая функция, входящая в состав утилиты

F-Stream. Благодаря ей, используется область памяти, использование

®

которой не возможно на процессоре с 32-битной ОС Windows

. ASRock

XFast RAM сокращает время загрузки истории посещения веб-сайтов,

существенно ускоряя навигацию по сети Интернет. Кроме того,

Русский

153

X79 Extreme11 Motherboard
