ASRock X79 Extreme11: 1. Giriş

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 38)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve

sahiptir.

Türkçe

176

X79 Extreme11 Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine

jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper

kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)

(SATA2_0_1: bkz. s.2, No. 18)

konektör, dahili depolama

(SATA2_2_3: bkz. s.2, No. 19)

cihazları için SATA veri

kablolarını destekler. Geçerli

SATA2 arayüzü 3,0 Gb/sn veri

aktarım hızına izin verir.

SATA2_3 SATA2_1

SATA2_2 SATA2_0

Seri ATA3 Konektörler Bu iki Seri ATA3 (SATA3)

(SATA3_0_1: bkz. s.2, No. 17)

konektör, dahili depolama

SATA3_1

SATA3_0

cihazları için SATA veri

kablolarını destekler. Geçerli

SATA3 arayüzü 6,0 Gb/sn veri

aktarım hızına izin verir.

SAS/Seri ATA3 Konektörler Bu sekiz SAS/Seri ATA3

(SATA3_0_1: bkz. s.2, No. 20)

(SATA3) konektör, dahili

(SATA3_0_1: bkz. s.2, No. 21)

depolama cihazları için SATA

(SATA3_0_1: bkz. s.2, No. 22)

veri kablolarını destekler.

(SATA3_0_1: bkz. s.2, No. 23)

Geçerli SAS/SATA3 arayüzü 6,0

Gb/sn veri aktarım hızına izin

SAS_3 SAS_1

SAS_2 SAS_0

verir. ODD’leriniz için SAS

®

bağlantı noktaları yerine Intel

X79 SATA2 bağlantı noktalarını

kullanmanızı öneririz. SAS

HDD’ler için, lütfen SAS veri

SAS_7 SAS_5

SAS_6 SAS_4

kablosu bayileri ile temasa

Türkçe

geçin.

177

X79 Extreme11 Motherboard

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATA2 / SATA3 sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATA2 / SATA3 konektörüne

bağlanabilir.

Seri ATA (SATA) Güç Kablosu Lütfen SATA güç kablosunun

(İsteğe bağlı)

siyah ucunu her sürücüde

bulunan güç konektörüne

bağlayın. Sonra, SATA güç

SATA HDD güç konektörüne

kablosunun beyaz ucunu güç

bağlama

kaynağının güç konektörüne

güç kaynağına bağlama

bağlayın.

USB 2.0 Fişleri G/Ç panelindeki varsayılan

(9-pinli USB_8_9)

iki USB 2.0 portundan başka,

(bkz. s.2 No. 26)

bu anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

(9-pinli USB_10_11)

(bkz. s.2 No. 29)

(9-pinli USB_12_13)

(bkz. s.2 No. 31)

Türkçe

178

X79 Extreme11 Motherboard

USB 3.0 Fişleri I/O panelinde bulunan dört adet

(19-pinli USB3_4_5)

varsayılan USB 3.0 bağlantı

(bkz. s.2 No. 12)

noktasının yanı sıra, bu ana

kart üzerinde iki adet USB 3.0

bağlantısı bulunur. Bu USB 3.0

bağlantısı iki adet USB 3.0

bağlantı noktasını

destekleyebilir.

(19-pinli USB3_6_7)

(bkz. s.2 No. 13)

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 39)

modülünü destekler.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 27)

Ön Panel Ses Fişi Bu, panel ses kablosu için

(9-pinli HD_AUDIO1)

uygun bağlantı sağlayan ve

(bkz. s.2 No. 41)

ses cihazlarını kontrol etmeyi

sağlayan bir arayüzdür.

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel kablosunun

HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek

Türkçe

için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi takın:

A. Mic_IN’i (MIC) MIC2_L’ye bağlayın.

B. Audio_R’yi (RIN) OUT2_R’ye ve Audio_L’yi (LIN) OUT2_L’ye bağlayın.

179

X79 Extreme11 Motherboard

C. Ground’u (GND) Ground’a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP / XP 64-bit İS için:

“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 36)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1/S3 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit

Türkçe

disk veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

180

X79 Extreme11 Motherboard

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 34)

Güç LED’i Fişi Sistem gücü durumunu

(3-pinli PLED1)

belirtmek için lütfen kasa güç

(bkz. s.2 No. 35)

LED’ini bu şe bağlayın. Sistem

çalışırken LED açıktır. LED S1/

S3 durumunda yanıp sönmeye

devam eder. LED S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

Kasa/güç/SB Fan Konektörü Lütfen kasa fan kablolarını

(3-pinli CHA_FAN1)

fanına bu konektöre bağlayın

(bkz. s.2 No. 25)

ve siyah kabloyu toprak pinine

bağlayın. CHA_FAN1,

CHA_FAN2 ve CHA_FAN3

(3-pinli CHA_FAN2)

destekli Fan Denetimi.

(bkz. s.2 No. 33)

SB_FAN1 Sessiz Fanı

destekler.

(3-pinli CHA_FAN3)

(bkz. s.2 No. 15)

(3-pinli PWR_FAN1)

(bkz. s.2 No. 1)

(3-pinli SB_FAN1)

(bkz. s.2 No. 16)

CPU Fan Konektörü Lütfen fan kablolarını CPU

4-pinli CPU_FAN1)

fanına bu konektöre bağlayın

(bkz. s.2 No. 7)

ve siyah kabloyu toprak pinine

Türkçe

bağlayın.

181

X79 Extreme11 Motherboard

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Pin 1-3 Bağlı

3-Pinli Fanı Takma

(3-pinli CPU_FAN2)

(bkz. s.2 No. 8)

12

24

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

(24-pinli ATXPWR1)

bu konektöre bağlayın.

(bkz. s.2 No. 11)

1

13

Bu anakart 24-pinli ATX güç konektörü sağlasa da

12

24

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

1

13

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

(8-pinli ATX12V1)

kaynağını bu konektöre

(bkz. s.2 No. 5)

bağlayın.

(8-pinli ATX12V2)

(bkz. s.2 No. 4)

Türkçe

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

takın.

8 5

4-Pinli ATX 12V Güç Kaynağını Takma

4 1

182

X79 Extreme11 Motherboard

SLI/XFIRE Güç Konektörü Lütfen bir SLI/XFIRE güç

(4-pinli SLI/XFIRE_PWR2)

kaynağını bu konektöre

(bkz. s.2 No. 50)

bağlayın.

SLI/XFIRE_PWR1

(4-pinli SLI/XFIRE_PWR2)

(bkz. s.2 No. 37)

SLI/XFIRE_PWR2

IEEE 1394 Fişi Bu anakartta G/Ç panelindeki

(9-pinli FRONT_1394)

bir varsayılan IEEE 1394 portu

(bkz. s.2 No. 40)

nun yanı sıra, bir IEEE 1394 ş

(FRONT_1394) de bulunur. Bu

IEEE 1394 şi bir IEEE 1394

portunu destekler.

HDMI_SPDIF Fişi HDMI_SPDIF şi, SPDIF ses

(2-pinli HDMI_SPDIF1)

çıkışını HDMI VGA kartına

(bkz. s.2 No. 42)

sağlar, sistemin HDMI Dijital

TV/projektör/LCD cihazlarını

bağlamasına izin verir. Lütfen

HDMI VGA kartının

HDMI_SPDIF konektörünü bu

şe bağlayın.

Türkçe

183

X79 Extreme11 Motherboard

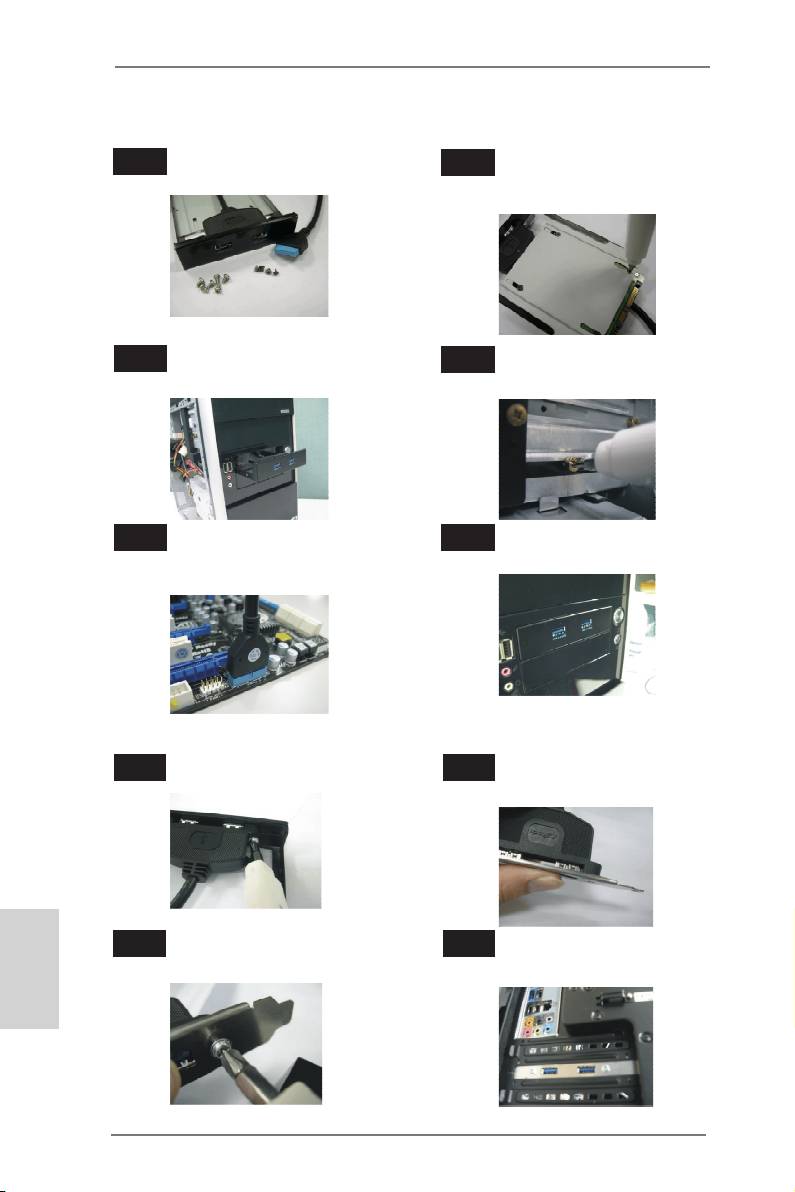

Ön USB 3.0 Panelinin Kurulum Kılavuzu

Adım 1

Verilen Ön USB 3.0 Panelini, dört HDD

Adım 2

2,5” HDD/SSD’yi Ön USB 3.0 Paneline

vidasını ve altı şasi vidasını hazırlayın.

dört adet HDD vidasını kullanarak

vidalayın.

Adım 3

Ön USB 3.0 Panelini şasinin 2,5” sürücü

Adım 4

Ön USB 3.0 Panelini altı şasi vidası ile

yuvasına kurun.

sürücü yuvasına vidalayın.

Adım 5

Ön USB 3.0 kablosunu anakarttaki USB

Adım 6

Ön USB 3.0 Paneli zaten kullanılıyor.

3.0 başlığına (USB3_4_5 veya USB3_6_7)

takın.

Arka USB 3.0 Braketinin Kurulum Kılavuzu

Adım 1 Adım 2

Ön USB 3.0 Panelinden iki vidayı sökün.

USB 3.0 kablosunu ve arka USB 3.0

braketini bir araya getirin.

Türkçe

İki vidayı arka USB 3.0 braketine

Adım 4Adım 3

Arka USB 3.0 braketini kasaya

vidalayın.

yerleştirin.

184

X79 Extreme11 Motherboard

1.5 Akıllı Anahtarlar

Bu anakartta üç akıllı anahtar bulunur: güç anahtarı, sıfırlama anahtarı ve CMOS'u

temizleme anahtarı; bunlar kullanıcıların hızlı bir şekilde sistemi açıp kapatmalarını

veya CMOS değerlerini temizlemelerini sağlar.

Güç Anahtarı Güç Anahtarı, kullanıcıların

(PWRBTN)

hızlı bir şekilde sistemi açıp

(bkz. s.2 No. 30)

kapatmalarını sağlayan akıllı

bir anahtardır.

Sıfırlama Anahtarı Sıfırlama Anahtarı, kullanıcıların

(RSTBTN)

hızlı bir şekilde sistemi

(bkz. s.2 No. 28)

sıfırlamalarını sağlayan akıllı bir

anahtardır.

CMOS'u Temizleme Anahtarı CMOS'u Temizleme Anahtarı,

(CLRSBTN)

kullanıcıların hızlı bir şekilde

(bkz. s.3 No. 17)

CMOS değerlerini

temizlemelerini sağlayan akıllı

bir anahtardır.

Türkçe

185

X79 Extreme11 Motherboard
