ASRock Fatal1ty Z87 Professional: 1 Introdução
1 Introdução: ASRock Fatal1ty Z87 Professional
Fatal1ty Z87 Professional Series
1 Introdução
Obrigado por ter comprado a placa principal ASRock Fatal1ty Z87 Professional
Series, uma placa principal ável produzida sob os rigorosos critérios de controlo de
qualidade da ASRock. Esta placa principal oferece um excelente desempenho com
um design robusto em conformidade com o compromisso da ASRock em fabricar
produtos de qualidade e resistentes.
Dado que as especicações da placa principal e o soware do BIOS poderão ser
actualizados, o conteúdo deste manual estará sujeito a alterações sem aviso prévio.
Caso ocorram modicações a este manual, a versão actualizada estará disponível no
Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada
com esta placa principal, visite o nosso Web site para obter informações especícas
acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA
e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock
http://www.asrock.com.
1.1 Conteúdo da embalagem
• Placa principal ASRock Fatal1ty Z87 Professional Series (Formato ATX)
• Guia de instalação rápida da ASRock Fatal1ty Z87 Professional Series
• CD de suporte da placa ASRock Fatal1ty H87 Z87 Professional Series
• 8 x Cabos de dados Serial ATA (SATA) (Opcional)
• 2 x Cabos de alimentação 1 para 1 Serial ATA (SATA)(Opcional)
• 1 x Painel de E/S
Português
• 1 x Placa Bridge_SLI_2S ASRock
• 1 x Painel USB 3.0 Frontal com suporte para HDD/SSD de 2,5"
• 4 x Parafusos do HDD
• 6 x Parafusos do chassis
• 1 x Suporte USB 3.0 Traseiro
103
103
1.2 Especicações
Plataforma
• Formato ATX
• Design de condensadores banhados a ouro de alta qualidade
(Condensadores de polímeros condutores de alta qualidade
100% fabricados no Japão)
Estilo A
• Nuvem doméstica
• Entrada HDMI
Armadura
Potência de CPU
para jogos
• Conector de alimentação de alta densidade
• Dual-Stack MOSFET (DSM)
• Filtro Múltiplo (MFC) (Filtra diferentes ruídos através de
3 condensadores diferentes: Tampa DIP sólida, POSCAP e
MLCC)
Placa VGA
• Contactos banhados a ouro de 15 em ranhura VGA PCIe
(PCIE2)
Internet
• Intel® LAN
Arrefecimento
Português
• PCB de 2oz em cobre
• Design do dissipador
TM
CPU
• Suporta processadores
Intel® Core
i7 / i5 / i3 / Xeon® /
Pentium® / Celeron® de 4ª geração em socket LGA1150
• Design Digi Power
• Design com 12 fases de alimentação
• Suporta a tecnologia Intel® Turbo Boost 2.0
• Suporta CPU desbloqueado da série K da Intel®
• Suporta Overclocking total ASRock BCLK
Chipset
• Intel® Z87
Memória
• Tecnologia de memória DDR3 de dois canais
• 4 x ranhuras DIMM DDR3
• Suporta memória DDR3 2933+(OC)/2800(OC)/2400
(OC)/2133(OC)/1866(OC)/1600/1333/1066, não ECC,
sem memória intermédia
• Capacidade máxima da memória do sistema: 32GB (consultar
AVISO)
• Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel®
• Ranhura sem distorção
104
Fatal1ty Z87 Professional Series
Ranhuras de
• 3 x ranhuras PCI Express 3.0 x16 (PCIE2/PCIE3/PCIE4:único
expansão
a x16 (PCIE2); duplo a x8 (PCIE2) / x8 (PCIE3)); triplo a x8
(PCIE2) / x4 (PCIE3) / x4 (PCIE4))
• 1 x ranhura PCI Express 2.0 x1
• 1 x ranhura mini-PCI Express
• 2 x ranhuras PCI
TM
TM
• Suporta AMD Quad CrossFireX
, 3-Way CrossFireX
e
TM
CrossFireX
TM
TM
• Suporta Quad SLI
e SLI
da NVIDIA®
Grácos
• Os grácos incorporados Intel® HD e as saídas VGA apenas
podem ser suportados com processadores com GPU integrada.
• Suporta grácos incorporados Intel® HD: Intel® Quick Sync
Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1,
TM
Intel® InTru
3D, Tecnologia Intel® Clear Video HD, Intel®
TM
Insider
, Grácos Intel® HD 4600
• Pixel Shader 5.0, DirectX 11.1
• Memória partilhada máxima de 1792MB
• Porta de saída VGA dupla:Suporta portas HDMI e DisplayPort
por controladores independentes
• Suporta tecnologia HDMI com resolução máxima de até 4K ×
2K (4096x2304) @ 24Hz
• Suporta DisplayPort com resolução máxima de até 4K × 2K
(4096x2304) a 24Hz
Português
• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC
e HBR (High Bit Rate Audio) com HDMI (É necessário um
monitor compatível com HDMI)
• Suporta a função HDCP com portas HDMI e DisplayPort
• Suporta reprodução de Blu-ray (BD) Full HD a 1080p com
portas e HDMI e DisplayPort
Áudio
• Áudio HD de 7.1 canais
• Processador de som e voz quad-core Creative Sound Core3D
• Suporta SBX Pro Studio
• Suporta CrystalVoice
• Suporta Modo Scout
• Suporta EAX1.0 para EAX5.0
• Amplicador de Auscultadores Premium (PHA)
105
105
LAN
• LAN Gigabit a 10/100/1000 Mb/s
• 1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211AT
• Suporta tecnologia Intel® Remote Wake (em Intel® I217V)
• Suporta Wake-On-LAN
• Suporta LAN dupla com funcionalidade Teaming
• Suporta IEEE 802.3az
• Suporta PXE
E/S do painel
• 1 x Porta PS/2 para teclado
traseiro
• 1 x porta de saída HDMI
• 1 x porta de entrada HDMI
• 1 x DisplayPort
• 1 x Porta de saída SPDIF óptica
• 1 x Conector eSATA
• 3 x portas USB 2.0
• 1 x Porta para rato Fatal1ty (USB 2.0)
• 4 x Portas USB 3.0 (ASMedia Hub)
• 2 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED
DE VELOCIDADE)
• 1 x Interruptor para limpar o CMOS
• Ficha de áudio HD: Altifalante traseiro / Central / Graves /
Entrada de linha / Altifalante frontal / Microfone
Português
Armazena-
• 6 x conectores SATA3 a 6,0 Gb/s Intel® Z87, com suporte para
mento
RAID (RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel
Rapid Storage 12 e tecnologia Intel Smart Response), NCQ,
AHCI e “Hot Plug”
• 4 x conector SATA3 a 6,0 Gb/s ASMedia ASM1061, com
suporte para funções NCQ, AHCI e “Hot Plug” (o conector
SATA3_A4 é partilhado com a porta eSATA)
• 1 x conector eSATA ASMedia ASM1061, com suporte para as
funções NCQ, AHCI, “Hot Plug” e de multiplicador de portas
Conector
• 1 x Terminal IV
• 1 x Terminal de porta COM
• 1 x Conector para LED de alimentação
• 2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos)
• 2 x Conectores da ventoinha do chassis (1 x 4 pinos, 2 x 3
pinos)
• 1 x Conector da ventoinha de alimentação (3 pinos)
106
Fatal1ty Z87 Professional Series
• 1 x conector de alimentação de 24 pinos ATX
• 1 x conector de alimentação de 12V de 8 pinos
• 1 x Conector de alimentação SLI/XFire
• 1 x conector de áudio do painel frontal
• 1 x Conector de saída SPDIF
• 2 x terminais USB 2.0 (suporte para 4 portas USB 2.0)
• 2 x terminais USB 3.0 (suporte para 4 portas USB 3.0)
• 1 x Dr. Debug com LED
• 1 x Interruptor de alimentação LED
• 1 x Interruptor de reposição LED
Funcionalida-
• 2 x BIOS UEFI ocial da AMI com 64Mb com suporte de
des do BIOS
interface multilíngue (1 x BIOS principal e 1 x BIOS de
reserva)
• Suporta a tecnologia Secure Backup UEFI
• Eventos de reactivação compatíveis com ACPI 1.1
• Suporta SMBIOS 2.3.1
• Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V
CD de suporte
• Controladores, Utilitários, Soware antivírus (versão
de avaliação), CyberLink MediaEspresso 6.5 - Versão
de avaliação, Navegador e Barra de Ferramentas Google
Chrome, Start8, MeshCentral, Splashtop Streamer , XSplit
Hardware
• Sensor de temperatura de CPU/Chassis
Monitorizar
• Taquímetro de ventoinha de CPU/Chassis/Alimentação
Português
• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste
automático da velocidade da ventoinha do chassis através da
temperatura da CPU)
• Controlo de velocidade da ventoinha de CPU/Chassis
• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore
Sistema
• Compatível com Microso® Windows® 8 / 8 64-bits / 7 / 7 64-
Operativo
bits
Certicações
• FCC, CE, WHQL
• Preparada para ErP/EuP (é necessária uma fonte de
alimentação preparada para ErP/EuP)
* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com
107
107
Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo
o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a
utilização de ferramentas de overclocking de terceiros. O overclocking poderá afectar
a estabilidade do sistema, ou mesmo causar danos aos componentes e dispositivos
do seu sistema. Overclocking deverá ser efectuado por sua conta e risco. Não nos
responsabilizamos por possíveis danos causados pelo overclocking.
Devido às limitações, o tamanho real da memória de 4GB reservada para utilização
em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos
Windows® 64-bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM
para dar uso à memória que o Windows® não utiliza.
Português
108
Fatal1ty Z87 Professional Series
1.3 Conguração dos jumpers

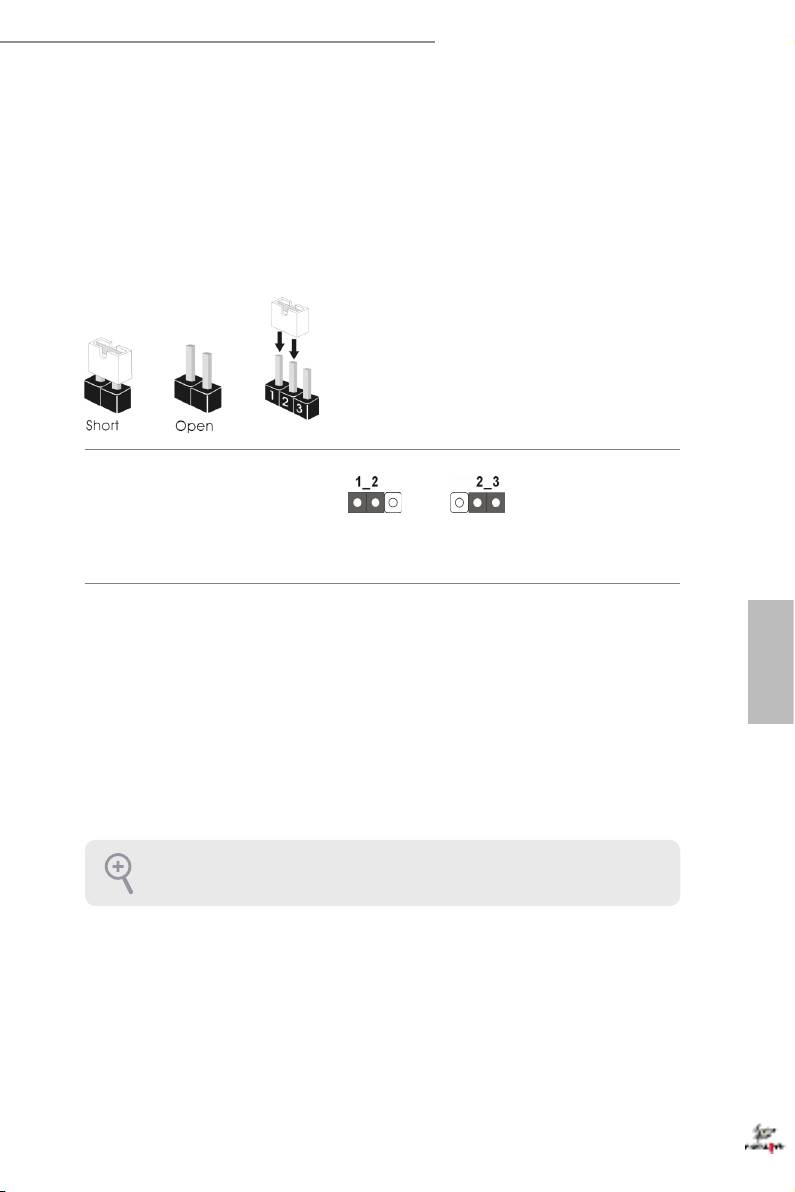

A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do
jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa
de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos
cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2
pinos.
Jumper para limpar o
CMOS
(CLRCMOS1)
Limpar CMOSPredenição
(consultar p.1, N.º 21)
CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os
parâmetros do sistema para os valores predenidos, encerre o computador e
desligue a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa
de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No
Português
entanto, não limpe o CMOS logo após ter efectuado a actualização da BIOS. Se
precisar de limpar o CMOS logo após ter terminado uma actualização da BIOS,
deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de efectuar a acção
de limpeza do CMOS. Tenha em atenção que a palavra-passe, data, hora e perl
predenido de utilizador apenas serão limpos se a pilha do CMOS for retirada.
O Interruptor para limpar o CMOS tem a mesma função do Jumper para limpar o
CMOS.
109
109
Jumper de selecç ão da
BIOS
(BIOS_SEL1)
Predenição
BIOS de reserva
(BIOS principal)
(consultar p.1, N.º 20)
Esta placa principal possui duas BIOS integradas, uma BIOS principal (BIOS_
A) e uma BIOS de reserva (BIOS_B), que aumenta a protecção, segurança e
estabilidade do seu sistema. Em condições normais, o sistema funciona na
BIOS principal. No entanto, se a BIOS principal car corrompida ou danicada,
utilize uma tampa de jumper para colocar os pino2 e pino3 em "curto" e a BIOS
de reserva irá assumir as funções no próximo reinício do sistema. Em seguida,
coloque ligue novamente o pino1 e pino2 e utilize o utilitário “Secure Backup
UEFI“ no utilitário de conguração do BIOS para copiar o cheiro de BIOS para
o BIOS principal para garantir o funcionamento normal do sistema. Por razões de
segurança do sistema, os utilizadores não podem actualizar manualmente a BIOS
de reserva. Os utilizadores podem consultar os LED da BIOS (BIOS_A_LED ou
BIOS_B_LED) para identicar qual a BIOS activado nesse momento.
Português
110
Fatal1ty Z87 Professional Series
1.4 Terminais e conectores integrados
Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de
jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os
terminais e conectores irá causar danos permanentes à placa principal.
Terminal do painel de
Ligue o botão de
sistema
alimentação, o botão de
(PAINEL1 de 9 pinos)
reposição e o indicador
(consultar p.1, N.º 17)
do estado do sistema no
chassis a este terminal de
acordo com a descrição
abaixo. Tenha em atenção
os pinos positivos e
negativos antes de ligar os
cabos.
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para
desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para
Português
reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará
acesso quando o sistema estiver em funcionamento. O LED cará intermitente quando o
sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema
estiver no estado de suspensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará
acesso quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel
frontal consiste principalmente em um botão de alimentação, um botão de reposição,
um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc.
Ao ligar o seu módulo de painel frontal do chassis a este conector, certique-se de que
os os e os pinos têm uma correspondência exacta.
111
111
Conector do LED de
Ligue o LED de
alimentação
alimentação do chassis a
(PLED1 de 3 pinos)
este terminal para
indicar
(consultar p.1, N.º 18)
o estado de alimentação
do sistema.
Conectores ATA3 de série
Estes dez conectores
(SATA3_0_1:
SATA3 suportam
consultar p.1, N.º 11)
cabos de dados SATA
(SATA3_2_3:
SATA3_A3_A4SATA3_A1_A2
para dispositivos de
consultar p.1, N.º 12)
armazenamento interno
(SATA3_4_5:
com uma velocidade de
consultar p.1, N.º 13)
transferência de dados de
(SATA3_A1_A2:
até 6,0 Gb/s. Se a porta
consultar p.1, N.º 10)
eSATA no painel traseiro
(SATA3_A3_A4:
de E/S estiver ligada, a
consultar p.1, N.º 9)
SATA3_A4 interna não
SATA3_0_1SATA3_4_5 SATA3_2_3
irá funcionar.
Para diminuir o tempo
Português
de arranque, utilize as
portas SATA Intel® Z87
(SATA3_0) para os seus
dispositivos de arranque.
Terminais USB 2.0
Para além das quatro
(USB4_5 de 9 pinos)
portas USB 2.0 no painel
(consultar p.1, N.º 22)
de E/S, existem dois
(USB6_7 de 9 pinos)
terminais nesta placa
(consultar p.1, N.º 23)
principal. Cada terminal
USB 2.0 é capaz de
suportar duas portas.
112
Fatal1ty Z87 Professional Series
Terminais USB 3.0
Para além das quatro
(USB3_4_5 de 19 pinos)
portas USB 3.0 no painel
(consultar p.1, N.º 8)
de E/S, existem dois
terminais nesta placa
principal. Cada terminal
USB 3.0 é capaz de
suportar duas portas.
(USB3_6_7 de 19 pinos)
(consultar p.1, N.º 24)
Terminal de áudio do
Este terminal destina-se
painel frontal
à ligação de dispositivos
(HD_AUDIO1 de 9 pinos)
áudio ao painel de áudio
(consultar p.1, N.º 29)
frontal.
Português
1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no
chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no
nosso manual e no manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel
frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa
de os ligar para o painel de áudio AC’97.
113
113
Terminal do altifalante do
Ligue o altifalante do
chassis
chassis a este terminal.
(SPEAKER1 de 4 pinos)
(consultar p.1, N.º 16)
Conector de saída SPDIF
Ligue o conector SPDIF_
(SPDIF_OUT1 de 2 pinos)
OUT da placa VGA
(consultar p.1, N.º 28)
HDMI a este terminal
através de um cabo.
Conectores da ventoinha
Ligue os cabos da
do chassis e alimentação
ventoinha aos conectores
(CHA_FAN1 de 4 pinos)
da ventoinha colocando
(consultar p.1, N.º 19)
o cabo preto no pino de
ligação à terra.
(CHA_FAN2 3 pinos)
(consultar p.1, N.º 31)
(CHA_FAN3 de 3 pinos)
(consultar p.1, N.º 30)
Português
(PWR_FAN1 de 3 pinos)
(consultar p.1, N.º 1)
Conectores da ventoinha
Esta placa principal inclui
da CPU
um conector de ventoinha
(CPU_FAN1 de 4 pinos)
de CPU (Ventoinha
(consultar p.1, N.º 3)
silenciosa) de 4 pinos.
Se pretender ligar uma
(CPU_FAN2 de 3 pinos)
ventoinha de CPU de 3
(consultar p.1, N.º 4)
pinos, ligue-a ao Pino 1-3.
Conector de alimentação
12
24
Esta placa principal inclui
ATX
um conector de alimentação
(ATXPWR1 de 24 pinos)
de 12V ATX de 24 pinos.
(consultar p.1, N.º 7)
Para utilizar uma fonte de
alimentação ATX de 20
1
13
pinos, introduza-a no Pino
1 e Pino 13.
114
Fatal1ty Z87 Professional Series
Conector de alimentação
Esta placa principal
de 12V ATX
inclui um conector de
(ATX12V1 de 8 pinos)
alimentação de 12V ATX
(consultar p.1, N.º 2)
de 8 pinos. Para utilizar
uma fonte de alimentação
ATX de 4 pinos,
introduza-a no Pino 1 e
Pino 5.
Conector de alimentação
Ligue este conector a um
SLI/XFIRE
conector de alimentação
(SLI/XFIRE_PWR1 de 4
do disco rígido quando
pinos)
existirem duas placas
(consultar p.1, N.º 26)
grácas instaladas nesta
placa principal.
Terminal do módulo de
Este terminal suporta um
infra-vermelhos
módulo de infra-vermelhos
(IR1 de 5 pinos)
opcional para transmissão e
(consultar p.1, N.º 27)
recepção sem os.
Português
Terminal de porta de série
Este terminal COM1
(COM1 de 9 pinos)
suporta um módulo de
(consultar p.1, N.º 25)
porta de série.
115
115
1.5 Interruptores inteligentes
A placa principal tem três interruptores inteligentes: Interruptor de Alimentação,
Interruptor de Reposição e Interruptor para Limpar o CMOS, que permitem
aos utilizadores ligar/desligar ou repor o sistema e limpar os valores CMOS
rapidamente.
Interruptor de
O interruptor de
alimentação
alimentação permite aos
Power
(PWRBTN)
utilizadores ligar/desligar
(consultar p.1, N.º 14)
o sistema rapidamente.
Interruptor de reposição
O interruptor de
(RSTBTN)
alimentação permite
Reset
(consultar p.1, N.º 15)
aos utilizadores repor o
sistema rapidamente.
Interruptor para limpar o
O interruptor para
CMOS
limpar o CMOS permite
(CLRCBTN)
aos utilizadores limpar
Português
(consultar p.3, N.º 18)
os valores CMOS
rapidamente.
Esta função pode ser utilizada apenas quando o computador e a fonte de
alimentação estiverem desligados.
116
