ASRock Fatal1ty Z87 Professional: 1 Einleitung
1 Einleitung: ASRock Fatal1ty Z87 Professional
Fatal1ty Z87 Professional Series
1 Einleitung
Vielen Dank, dass Sie sich für die Fatal1ty Z87 Professional Series von ASRock
entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der
strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete
Leistung mit robustem Design, das ASRocks Streben nach Qualität und
Beständigkeit erfüllt.
Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert
werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert
werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die
aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung
gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen,
erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen
verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und
Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.
1.1 Lieferumfang
• ASRock Fatal1ty Z87 Professional Series-Motherboard (ATX-Formfaktor)
• ASRock Fatal1ty Z87 Professional Series-Schnellinstallationsanleitung
• ASRock Fatal1ty Z87 Professional Series-Support-CD
• 8 x Serial-ATA- (SATA) Datenkabel (optional)
• 2 x Serial ATA (SATA) 1:1-Netzkabel (optional)
• 1 x E/A-Blendenabschirmung
• 1 x ASRock SLI_Bridge_2S-Karte
• 1 x Vordere USB 3.0-Blende mit 2,5-Zoll-HDD/SSD-Rack
• 4 x HDD-Schrauben
• 6 x Gehäuseschrauben
• 1 x Hintere USB 3.0-Halterung
Deutsch
33
1.2 Technische Daten
Plattform
• ATX-Formfaktor
• Premium Gold-Kondensatordesign (100 % in Japan gefertigt,
hochqualitative leitfähige Polymer-Kondensatoren)
A-Stil
• Heim-Cloud
• HDMI-Eingang
Gaming
CPU-Power
Armor
• Hi-Density-Netzanschluss
• Dual-Stack-MOSFET (DSM)
• Mult iple Filter Cap (MFC) (Filterung verschiedener
Störsignale durch drei verschiedene Kondensatoren: DIP-
Feststoondensator, POSCAP und MLCC)
VGA-Karte
• 15Gold Finger in VGA-PCIe-Steckplatz (PCIE2)
Internet
• Intel® LAN
Kühlung
• Platine mit zwei Unzen Kupfergehalt
• Heatpipe-Design
TM
Prozessor
• Unterstützt Intel® Core
i7 / i5 / i3 / Xeon® / Pentium® /
Celeron® der 4. Generation im LGA1150-Paket
• Digipower-Design
• 12-Leistungsphasendesign
• Unterstützt Intel® Turbo Boost 2.0-Technologie
• Unterstützt CPU mit freiem Multiplikator der Intel® K-Serie
• Unterstützt ASRock BCLK-Übertaktung (voller Bereich)
Chipsatz
• Intel® Z87
Deutsch
Speicher
• Dualkanal-DDR3-Speichertechnologie
• 4 x DDR3-DIMM-Steckplätze
• Unterstützt DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/
1866(OC)/1600/1333/1066 non-ECC, ungepuerter Speicher
• Systemspeicher, max. Kapazität: 32GB (siehe ACHTUNG)
• Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2
• Verzerrungsfreier Steckplatz
34
Fatal1ty Z87 Professional Series
Erweiterungs-
• 3 x PCI-Express 3.0-x16-Steckplätze (PCIE2/PCIE3/
steckplatz
PCIE4:einzeln bei x16 (PCIE2); doppelt bei x8 (PCIE2) / x8
(PCIE3); dreifach bei x8 (PCIE2) / x4 (PCIE3) / x4 (PCIE4))
• 1 x PCI-Express 2.0-x1-Steckplatz
• 1 x Mini-PCI-Express-Steckplatz
• 2 x PCI-Steckplätze
TM
TM
• Unterstützt AMD Quad CrossFireX
, 3-Wege-CrossFireX
TM
und CrossFireX
TM
TM
• Unterstützt NVIDIA® Quad SLI
und SLI
Grakkarte
• Integrierte Intel® HD Graphics-Visualisierung und VGA-
Ausgänge können nur mit Prozessoren unterstützt werden, die
GPU-integriert sind.
• Unterstützt integrierte Intel® HD Graphics-Visualisierung:
Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-
TM
2 Full HW Encode1, Intel® InTru
3D, Intel® Clear Video HD
TM
Technology, Intel® Insider
, Intel® HD Graphics 4600
• Pixel Shader 5.0, DirectX 11.1
• Max. geteilter Speicher: 1792 MB
• VGA-Zweifachausgang:unterstützt HDMI- und DisplayPort-
Ports durch unabhängige Monitor-Controller
• Unterstützt HDMI-Technologie mit maximaler Auösung von
4K × 2K (4096 x 2304) bei 24 Hz
• Unterstützt DisplayPort mit maximaler Auösung von 4K × 2K
(4096 x 2304) bei 24 Hz
• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12
bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI
(konformer HDMI-Monitor erforderlich)
• Unterstützt HDCP-Funktion bei HDMI- und DisplayPort-
Ports
• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) bei
HDMI- und DisplayPort-Ports
Audio
• 7.1-Kanal-HD-Audio
• Creative Sound Core3D Sound- und Sprachprozessor mit
Vierfachkern
• Unterstützt SBX Pro Studio
Deutsch
• Unterstützt CrystalVoice
• Unterstützt Scout Mode
• Unterstützt EAX1.0 bis EAX5.0
• Erstklassiger Headset-Verstärker
35
LAN
• Gigabit LAN 10/100/1000 Mb/s
• 1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211AT
• Unterstützt Intel® Remote Wake Technology (am Intel®
I217V)
• Unterstützt Wake-On-LAN
• Unterstützt duales LAN mit Teaming
• Unterstützt energieezientes Ethernet 802.3az
• Unterstützt PXE
Rückblende,
• 1 x PS/2-Tastaturanschluss
E/A
• 1 x HDMI-Ausgang
• 1 x HDMI-Eingang
• 1 x DisplayPort
• 1 x Optischer SPDIF-Ausgang
• 1 x eSATA-Anschluss
• 3 x USB 2.0-Ports
• 1 x Fatal1ty-Mausanschluss (USB 2.0)
• 4 x USB 3.0-Ports (ASMedia-Hub)
• 2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED
und Geschwindigkeit-LED)
• 1 x CMOS-löschen-Schalter
• HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass /
Line-in / Vorderer Lautsprecher / Mikrofon
Speicher
• 6 x SATA-III-6,0-Gb/s-Anschlüsse über Intel® Z87,
unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10,
Intel Rapid Storage Technology 12 und Intel Smart Response
Technology), NCQ, AHCI und „Hot-Plugging“
• 4 x SATA-III-6,0-Gb/s-Anschlüsse per ASMedia ASM1061,
unterstützt NCQ, AHCI und „Hot-Plugging“ (SATA3_A4-
Anschluss wird mit eSATA-Port geteilt)
• 1 x eSATA-Anschluss per ASMedia ASM1061, unterstützt
NCQ, AHCI, „Hot-Plugging“- und Portmultiplikator-
Funktionen
Deutsch
Anschluss
• 1 x IR-Stileiste
• 1 x COM-Anschluss-Stileiste
• 1 x Betrieb-LED-Stileiste
• 2 x CPU-Lüeranschlüsse (1 x 4-polig, 1 x 3-polig)
• 3 x Gehäuselüeranschlüsse (1 x 4-polig, 2 x 3-polig)
• 1 x Netzteillüeranschluss (3-polig)
36
Fatal1ty Z87 Professional Series
• 1 x 24-poliger ATX-Netzanschluss
• 1 x 8-poliger 12-V-Netzanschluss
• 1 x SLI/XFire-Netzanschluss
• 1 x Audioanschluss an Frontblende
• 1 x SPDIF-Ausgang
• 2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports)
• 2 x USB 3.0-Stileisten (unterstützt vier USB 3.0-Ports)
• 1 x Dr. Debug mit LED
• 1 x Ein-/Austaste mit LED
• 1 x Reset-Taste mit LED
BIOS-
• 2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung
Funktion
mehrsprachiger grascher Benutzerschnittstellen (1 x Haupt-
BIOS und 1 x Ausfall-BIOS)
• Unterstützt UEFI-Technologie (zuverlässige Sicherung)
• ACPI 1.1-konforme Aufweckereignisse
• SMBIOS 2.3.1-Unterstützung
• CPU, DRAM, PCH 1,05 V, PCH 1,5 V /
Mehrfachspannungsanpassung
Support-CD
• Treiber, Dienstprogramme, Antivirensoware (Testversion),
CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser
und Toolbar, Start8, MeshCentral, Splashtop Streamer, XSplit
Hardware-
• CPU-/Gehäusetemperaturerkennung
überwachung
• CPU/Gehäuse/Netzteil-Lüertachometer
• Lautloser CPU-/Gehäuselüer (ermöglicht automatische
Anpassung der Geschwindigkeit des Gehäuselüers über die
CPU-Temperatur)
• CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung
• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore
Betriebssystem
• Konform mit Microso® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit
Zertizierungen
• FCC, CE, WHQL
Deutsch
• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)
* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com
37
Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-
Einstellungen, die Anwendung der Untied Overclocking Technology oder die
Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte
Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems
auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte
auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine
Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.
Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung
reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als
4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen
Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den
Windows® nicht nutzen kann.
Deutsch
38
Fatal1ty Z87 Professional Series
1.3 Jumpereinstellung

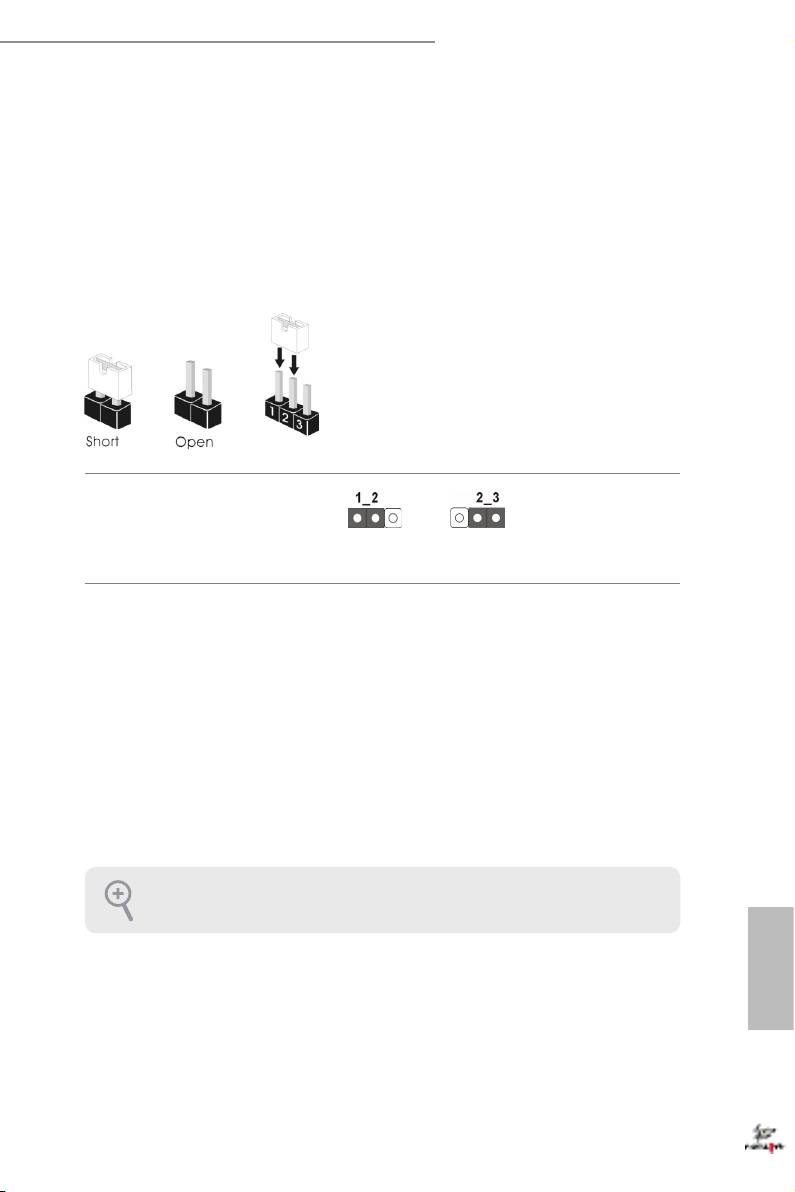

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-
Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn
keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“.
Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt
2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten
angebracht ist.
CMOS-löschen-Jumper
(CLRCMOS1)
Standard
CMOS löschen
(siehe S. 1, Nr. 21)
CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen
und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie
den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15
Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden
lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt
nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der
BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie
es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,
Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-
Batterie entfernt wird.
Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.
Deutsch
39
BIOS-Auswahl-Jumper
(BIOS_SEL1)
(siehe S. 1, Nr. 20)
Standard (Haupt-BIOS)
Ausfall-BIOS
Dieses Motherboard verfügt über zwei integrierte BIOS, ein Haupt-BIOS (BIOS_
A) und ein Ausfall-BIOS (BIOS_B), die den Schutz in puncto Sicherheit und
Stabilität Ihres Systems steigern. Normalerweise läu das System über das Haupt-
BIOS. Falls das Haupt-BIOS jedoch defekt oder beschädigt ist, schließen Sie bitte
Kontakt 2 und Kontakt 3 über eine Jumperkappe kurz; darauin übernimmt
das Ausfall-BIOS beim nächsten Systemstart. Danach schließen Sie noch einmal
Kontakt 1 und Kontakt 2 kurz und verwenden „Secure Backup UEFI” im BIOS-
Einrichtungsprogramm, um die BIOS-Datei zum Haupt-BIOS zu kopieren und
den normalen Systembetrieb zu gewährleisten. Zum Zwecke der Systemsicherheit
können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das
aktuell aktivierte BIOS anhand der BIOS-LED (BIOS_A_LED oder BIOS_B_
LED) bestimmen.
Deutsch
40
Fatal1ty Z87 Professional Series
1.4 Integrierte Stiftleisten und Anschlüsse
Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE
Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von
Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard
dauerha beschädigen.
Systemblende-Stileiste
Verbinden Sie
(9-polig, PANEL1)
Netzschalter, Reset-Taste
(siehe S. 1, Nr. 17)
und Systemstatusanzeige
am Gehäuse entsprechend
der nachstehenden
Pinbelegung mit dieser
Stileiste. Beachten Sie
vor Anschließen der
Kabel die positiven und
negativen Kontakte.
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die
Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer
über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-
Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet
oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul
besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED,
Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres
Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig
abgestimmt sind.
Deutsch
41
Betrieb-LED-Stileiste
Bitte verbinden Sie
(3-polig, PLED1)
die Betrieb-LED des
(siehe S. 1, Nr. 18)
Gehäuses zur
Anzeige des
Systembetriebsstatus mit
dieser Stileiste.
Serial-ATA-III-
Diese zehn SATA-III-
Anschlüsse
Anschlüsse unterstützen
(SATA3_0_1:
SATA-Datenkabel für
siehe S. 1, Nr. 11)
SATA3_A3_A4SATA3_A1_A2
interne Speichergeräte
(SATA3_2_3:
mit einer Datenübertr
siehe S. 1, Nr. 12)
agungsgeschwindigkei
(SATA3_4_5:
t bis 6,0 Gb/s. Falls der
siehe S. 1, Nr. 13)
eSATA-Port am hinteren
(SATA3_A1_A2:
E/A angeschlossen wurde,
siehe S. 1, Nr. 10)
funktioniert der interne
(SATA3_A3_A4:
SATA3_A4-Anschluss
SATA3_0_1SATA3_4_5 SATA3_2_3
siehe S. 1, Nr. 9)
nicht.
Nutzen Sie zum
Minimieren der Startzeit
Intel® Z87-SATA-Ports
(SATA3_0) für Ihre
bootfähigen Geräte.
USB 2.0-Stileisten
Neben vier USB 2.0-Ports
(9-polig, USB4_5)
an der E/A-Blende
(siehe S. 1, Nr. 22)
benden sich zwei
(9-polig, USB6_7)
Stileisten an diesem
(siehe S. 1, Nr. 23)
Motherboard. Jede USB
2.0-Stileiste kann zwei
Deutsch
Ports unterstützen.
42
Fatal1ty Z87 Professional Series
USB 3.0-Stileisten
Neben vier USB 3.0-Ports
(19-polig, USB3_4_5)
an der E/A-Blende
(siehe S. 1, Nr. 8)
benden sich zwei
Stileisten an diesem
Motherboard. Jede USB
3.0-Stileiste kann zwei
Ports unterstützen.
(19-polig, USB3_6_7)
(siehe S. 1, Nr. 24)
Audiostileiste
Diese Stileiste dient
(Frontblende)
dem Anschließen von
(9-polig, HD_AUDIO1)
Audiogeräten an der
(siehe S. 1, Nr. 29)
Frontblende.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse
muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres
Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie
müssen sie nicht für das AC’97-Audiopanel verbinden.
Deutsch
43

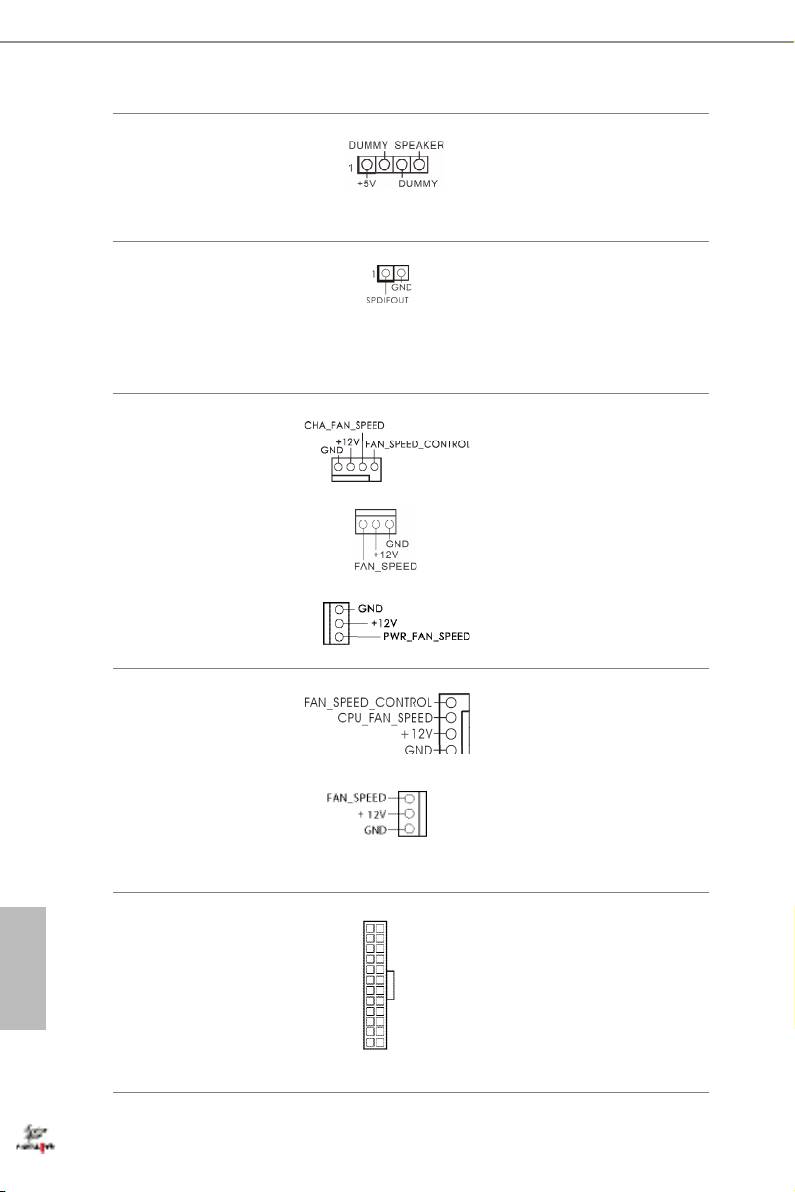

Gehäuselautsprechersti-
Bitte verbinden Sie den
leiste
Gehäuselautsprecher mit
(4-polig, SPEAKER1)
dieser Stileiste.
(siehe S. 1, Nr. 16)
SPDIF-Ausgang
Bitte verbinden Sie den
(2-polig, SPDIF_OUT1)
SPDIF_OUT-Anschluss
(siehe S. 1, Nr. 28)
einer HDMI-VGA-Karte
über ein Kabel mit dieser
Stileiste.
Gehäuse- und
Bitte verbinden Sie die
Netzteillüeranschlüsse
Lüerkabel mit den
(4-polig, CHA_FAN1)
Lüeranschlüssen; der
(siehe S. 1, Nr. 19)
schwarze Draht gehört
zum Erdungskontakt.
(3-polig, CHA_FAN2)
(siehe S. 1, Nr. 31)
(3-polig, CHA_FAN3)
(siehe S. 1, Nr. 30)
(3-polig, PWR_FAN1)
(siehe S. 1, Nr. 1)
CPU-Lüeranschlüsse
Dieses Motherboard bietet
(4-polig, CPU_FAN1)
einen 4-poligen CPU-
(siehe S. 1, Nr. 3)
Lüeranschluss (lautloser
Lüer). Falls Sie einen
(3-polig, CPU_FAN2)
3-poligen CPU-Lüer
(siehe S. 1, Nr. 4)
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
Dieses Motherboard bietet
Deutsch
12
24
(24-polig, ATXPWR1)
einen 24-poligen ATX-
(siehe S. 1, Nr. 7)
Netzanschluss. Bitte schließen
Sie es zur Nutzung eines
20-poligen ATX-Netzteils
1
13
entlang Kontakt 1 und
Kontakt 13 an.
44
Fatal1ty Z87 Professional Series
ATX-12-V-Netzanschluss
Dieses Motherboard bietet
(8-polig, ATX12V1)
einen 8-poligen ATX-12-V-
(siehe S. 1, Nr. 2)
Netzanschluss. Bitte schließen
Sie es zur Nutzung eines
4-poligen ATX-Netzteils
entlang Kontakt 1 und
Kontakt 5 an.
SLI/XFIRE-
Bitte verbinden Sie diese
Netzanschluss
Anschluss mit einem
(4-polig, SLI/XFIRE_
Festplattennetzanschluss,
PWR1)
wenn zwei Grakkarten
(siehe S. 1, Nr. 26)
an diesem Motherboard
installiert sind.
Infrarotmodul-Stileiste
Diese Stileiste unterstützt
(5-polig, IR1)
ein optionales kabelloses
(siehe S. 1, Nr. 27)
Infrarotmodul zum
Übertragen und Empfangen.
Serieller-Port-Stileiste
Diese COM1-Stileiste
(9-polig, COM1)
unterstützt ein Modul für
(siehe S. 1, Nr. 25)
serielle Ports.
Deutsch
45
1.5 Intelligente Schalter
Das Motherboard hat drei intelligente Schalter: Ein-/Ausschalter, Reset-Schalter
und CMOS-löschen-Schalter, wodurch Benutzer das System schnell ein-/abschalten,
zurücksetzen bzw. die CMOS-Werte löschen können.
Ein-/Ausschalter
Mit dem Ein-/Ausschalter
(PWRBTN)
kann der Benutzer das
Power
(siehe S. 1, Nr. 14)
System schnell ein-/
abschalten.
Reset-Schalter
Der Reset-Taste
(RSTBTN)
Reset
ermöglicht das schnelle
(siehe S. 1, Nr. 15)
Rücksetzen des Systems.
CMOS-löschen-Schalter
Mit dem CMOS-löschen-
(CLRCBTN)
Schalter können Benutzer
(siehe S. 3, Nr. 18)
die CMOS-Werte schnell
löschen.
Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die
Stromversorgung unterbrechen.
Deutsch
46
