ASRock Fatal1ty Z87 Professional: 1 簡介

1 簡介

感謝您購買 ASRock Fatal1ty Z87 Professional 系列主機板，本主機板經 ASRock

嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效

能，完全符合 ASRock 對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本手冊內容如有變更恕不另行通

繁體中文

知。如本手冊有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若

您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定

資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網

站 http://www.asrock.com。

1.1 包裝內容

• ASRock Fatal1ty Z87 Professional 系列主機板 (ATX 尺寸 )

• ASRock Fatal1ty Z87 Professional 系列快速安裝指南

• ASRock Fatal1ty Z87 Professional 系列支援光碟

• 8 x Serial ATA (SATA) 資料纜線（選用）

• 2 x Serial ATA (SATA) 1 對 1 電源纜線 （選用）

• 1 x I/O 面板外罩

• 1 x ASRock SLI_Bridge_2S 卡

• 1 x USB 3.0 前面板及 2.5 吋硬碟 / 固態硬碟架

• 4 x 硬碟螺絲

• 6 x 機殼螺絲

• 1 x USB 3.0 後檔板

174

Fatal1ty Z87 Professional 系列

1.2 規格

平台

• ATX 尺寸

• 黃金級電容設計（100% 日本製高品質固態高分子電容）

A-Style

• 家庭雲端

• HDMI 輸入

頂級遊戲配備

CPU 電源

• 高密度電源接頭

• 雙層堆疊 MOSFET (DSM)

繁體中文

• 多濾波帽 (MFC)（可過濾 3 種不同電容的雜訊：DIP solid

cap、POSCAP 及 MLCC）

VGA 卡

• 15μGold Finger 於 VGA PCIe 插槽 (PCIE2)

網際網路

• Intel® LAN

冷卻

• 2oz 銅製 PCB

• 採熱管冷卻裝置設計

TM

CPU

• 支援第 4 代 Intel® Core

i7 / i5 / i3 / Xeon® / Pentium® /

Celeron® (LGA1150 封裝 )

• 數位電源設計

• 12 電源相位設計

• 支援 Intel® Turbo Boost 2.0 技術

• 支援 Intel® K-Series unlocked CPU

• 支援 ASRock BCLK 全域電壓超頻

晶片組

• Intel® Z87

記憶體

• 雙通道 DDR3 記憶體技術

• 4 x DDR3 DIMM 插槽

• 支援 DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866

(OC)/1600/1333/1066 非 ECC、無緩衝記憶體

• 最大系統記憶體容量：32GB ( 請參閱「注意」)

• 支援 Intel® Extreme Memory Prole (XMP)1.3/1.2

• 無失真插槽

175

175

擴充插槽

• 3 x PCI Express 3.0 x16 插槽（PCIE2/PCIE3/PCIE4：單 x16

(PCIE2)；雙 x8 (PCIE2) / x8 (PCIE3)；三 x8 (PCIE2) / x4

(PCIE3) / x4 (PCIE4))

• 1 x PCI Express 2.0 x1 插槽

• 1 x 迷你 PCI Express 插槽

繁體中文

• 2 x PCI 插槽

TM

TM

• 支援 AMD Quad CrossFireX

、3-Way CrossFireX

及

TM

CrossFireX

TM

TM

• 支援 NVIDIA® Quad SLI

及 SLI

顯示卡

• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-

in Visuals 及 VGA 輸出。

• 支援 Intel® HD Graphics Built-in Visuals：轉換 AVC、

MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影

TM

像同步轉檔技術、Intel® InTru

3D, Intel® Clear Video HD

TM

Technology、Intel® Insider

、Intel® HD Graphics 4600

• Pixel Shader 5.0，DirectX 11.1

• 最大共用記憶體 1792MB

• 雙 VGA 輸出：透過獨立顯示控制器支援 HDMI 及

DisplayPort 連接埠

• 支援最高達 4K × 2K (4096x2304) @ 24Hz 解析度的 HDMI

技術

• 支援最高達 4K × 2K (4096x2304) @ 24Hz 解析度的

DisplayPort

• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip

Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

• 支援含 DVI-D 及 DisplayPort 連接埠的 HDCP 功能

• 支援透過 HDMI 及 DisplayPort 連接埠播放 Full HD 1080p

Blu-ray (BD)

音訊

• 7.1 聲道 HD 音訊

• Creative Sound Core3D 四核心聲音與語音處理器

• 支援 SBX Pro Studio

• 支援 CrystalVoice

• 支援 Scout Mode

• 支援 EAX1.0 至 EAX5.0

• Premium Headset Amplier (PHA)

176

Fatal1ty Z87 Professional 系列

LAN

• Gigabit LAN 10/100/1000 Mb/s

• 1 x Giga PHY Intel® I217V、1 x GigaLAN Intel® I211AT

• 支援 Intel® 遠端喚醒技術 ( 以 Intel® I217V)

• 支援網路喚醒

• 支援雙 LAN 及 Teaming 功能

• 支援 Energy Ecient Ethernet 802.3az

• 支援 PXE

後面板 I/O

• 1 x PS/2 鍵盤連接埠

• 1 x HDMI 輸出連接埠

• 1 x HDMI 輸入連接埠

繁體中文

• 1 x DisplayPort

• 1 x 光纖 SPDIF 輸出連接埠

• 1 x eSATA 接頭

• 3 x USB 2.0 連接埠

• 1 x Fatal1ty 滑鼠連接埠 (USB 2.0)

• 4 x USB 3.0 連接埠 (ASMedia 集線器 )

• 2 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED

LED）

• 1 x 清除 CMOS 開關

• HD 音訊插孔：後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇

叭 / 麥克風

儲存裝置

• Intel® Z87 的 6 組 SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、

RAID 1、RAID 5、RAID 10、Intel 快速儲存技術 12 及 Intel

智慧反應技術）、NCQ、AHCI 及「熱插拔」

• ASMedia ASM1061 的 4 組 SATA3 6.0 Gb/s 支援 NCQ、

AHCI 及「熱插拔」功能 (SATA3_A4 接頭與 eSATA 連接埠

共用 )

• ASMedia ASM1061 的 1 組 eSATA 接頭，支援 NCQ、AHCI

及「熱插拔」及 Port Multiplier 功能

接頭

• 1 x IR 排針

• 1 x COM 連接埠排針

• 1 x 電源 LED 排針

• 2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin)

• 3 x 機殼風扇接頭 (1 x 4-pin、2 x 3-pin)

• 1 x 電源風扇接頭 (3-pin)

177

177

• 1 x 24 pin ATX 電源接頭

• 1 x 8 pin 12V 電源接頭

• 1 x SLI/XFire 電源接頭

• 1 x 前面板音訊接頭

• 1 x SPDIF 輸出接頭

• 2 x USB 2.0 排針 ( 支援 4 USB 2.0 連接埠 )

• 2 x USB 3.0 排針 ( 支援 4 USB 3.0 連接埠 )

繁體中文

• 1 x Dr. Debug，含 LED

• 1 x 電源開關，含 LED

• 1 x 重設開關，含 LED

BIOS 功能

• 2 x 64Mb AMI UEFI Legal BIOS，具備多國語言 GUI 支援

(1 x 主 BIOS 及 1 x 備用 BIOS)

• 支援安全備份 UEFI 技術

• ACPI 1.1 符合喚醒自動開機

• 支援 SMBIOS 2.3.1

• CPU、DRAM、PCH 1.05V、PCH 1.5V 電壓多重調整

支援 CD

• 驅動程式、公用程式、防毒軟體（試用版）、CyberLink

MediaEspresso 6.5 Trial、Google Chrome 瀏覽器及工具列、

Start8、MeshCentral、Splashtop Streamer、XSplit

硬體監控

• CPU ／機殼溫度感應

• CPU ／機殼／電源風扇轉速計

• CPU ／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼風

扇速度）

• CPU ／機殼風扇多重速度控制

• 電壓監控：+12V、+5V、+3.3V、CPU Vcore

作業系統

• 相容 Microso® Windows® 8 / 8 64 位元 / 7 / 7 64 位元

認證

• FCC、CE、WHQL

• ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器）

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

178

Fatal1ty Z87 Professional 系列

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用

自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或

者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們

對於因超頻所造成的可能損害概不負責。

在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際

記憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使

用 ASRock XFast RAM 運用 Windows® 無法使用的記憶體。

繁體中文

179

179

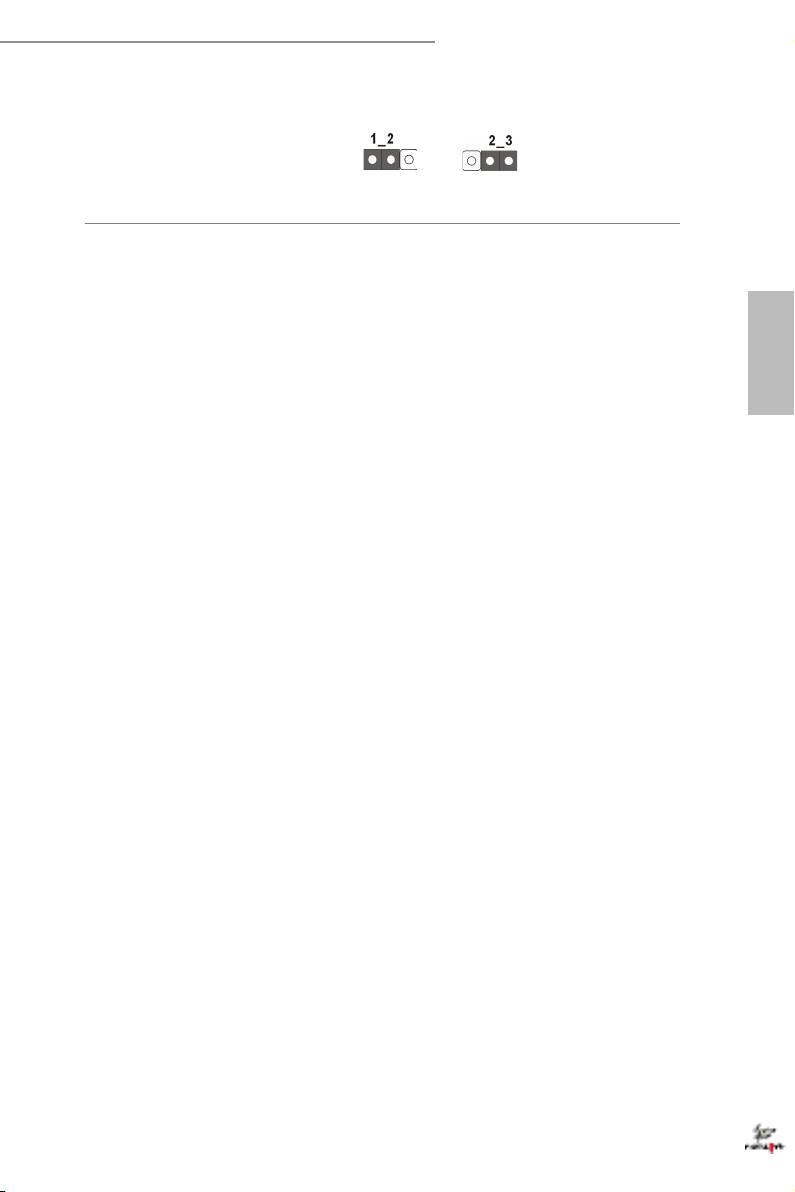

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳

線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套在 pin1

及 pin2 時，這兩個針腳皆為「短路」。

繁體中文

清除 CMOS 跳線

(CLRCMOS1)

（請參閱第 1 頁，編號 21）

清除 CMOS預設

您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設

設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使

用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新

BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重

新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS

電池時才會清除密碼、日期、時間及使用者預設設定檔。

清除 CMOS 開關擁有與清除 CMOS 跳線相同的功能。

180

Fatal1ty Z87 Professional 系列

BIOS 選擇跳線

(BIOS_SEL1)

預設

備用 BIOS

（請參閱第 1 頁，編號 20）

( 主 BIOS)

本主機板設有兩個板載 BIOS，分別是主 BIOS (BIOS_A) 與備用 BIOS (BIOS_

B)，可增進系統安全及穩定性的保護。一般而言，系統會以主 BIOS 運作。但若

主 BIOS 損毀或損壞，請使用跳線帽讓 pin2 與 pin3 短路，之後備用 BIOS 將接

管下一次的系統開機工作。之後讓 pin1 與 pin2 再次短路，然後使用 BIOS 設定

公用程式內的「Secure Backup UEFI」將 BIOS 檔案複製至主 BIOS，以確保系統

正常運作。基於系統安全，使用者無法手動更新備用 BIOS。使用者可參考 BIOS

繁體中文

LED (BIOS_A_LED 或 BIOS_B_LED) 識別目前正在啟動哪一個 BIOS。

181
